Re: Новичкам. Задай вопрос - получи ответ

Сообщение Zusul86 » 26 июл 2015, 15:46

AVK74 писал(а):Нормально это, или есть какие повеселее варианты?

Судя по описанию скорее всего горячий стол опция, со всеми вытекающими... хотя для печати PLA не особо нужно.
Ось Z я бы брал без муфт, то есть мотор сразу с винтом. На мой взгляд так меньше проблем. С теми муфтами что китайцы подсовывают не о какой соосности речи быть не может, да и жидкие они как г...
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Новичкам. Задай вопрос - получи ответ

Сообщение AVK74 » 26 июл 2015, 19:43

Zusul86 писал(а):Судя по описанию скорее всего горячий стол опция, со всеми вытекающими... хотя для печати PLA не особо нужно.
Ось Z я бы брал без муфт, то есть мотор сразу с винтом. На мой взгляд так меньше проблем. С теми муфтами что китайцы подсовывают не о какой соосности речи быть не может, да и жидкие они как г...

Да вроде стол в комплекте, в отзывах пишут, что он не очень.
Муфты можно же убрать? Втулки поставить.
AVK74

Сообщения: 2
Зарегистрирован: 26 июл 2015, 01:23

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Largo » 26 июл 2015, 20:32

Доброго времени суток!

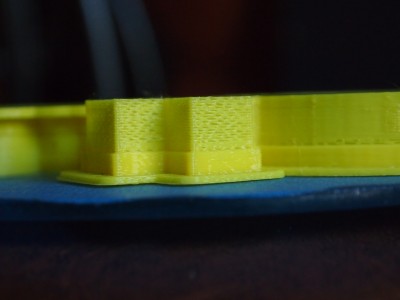

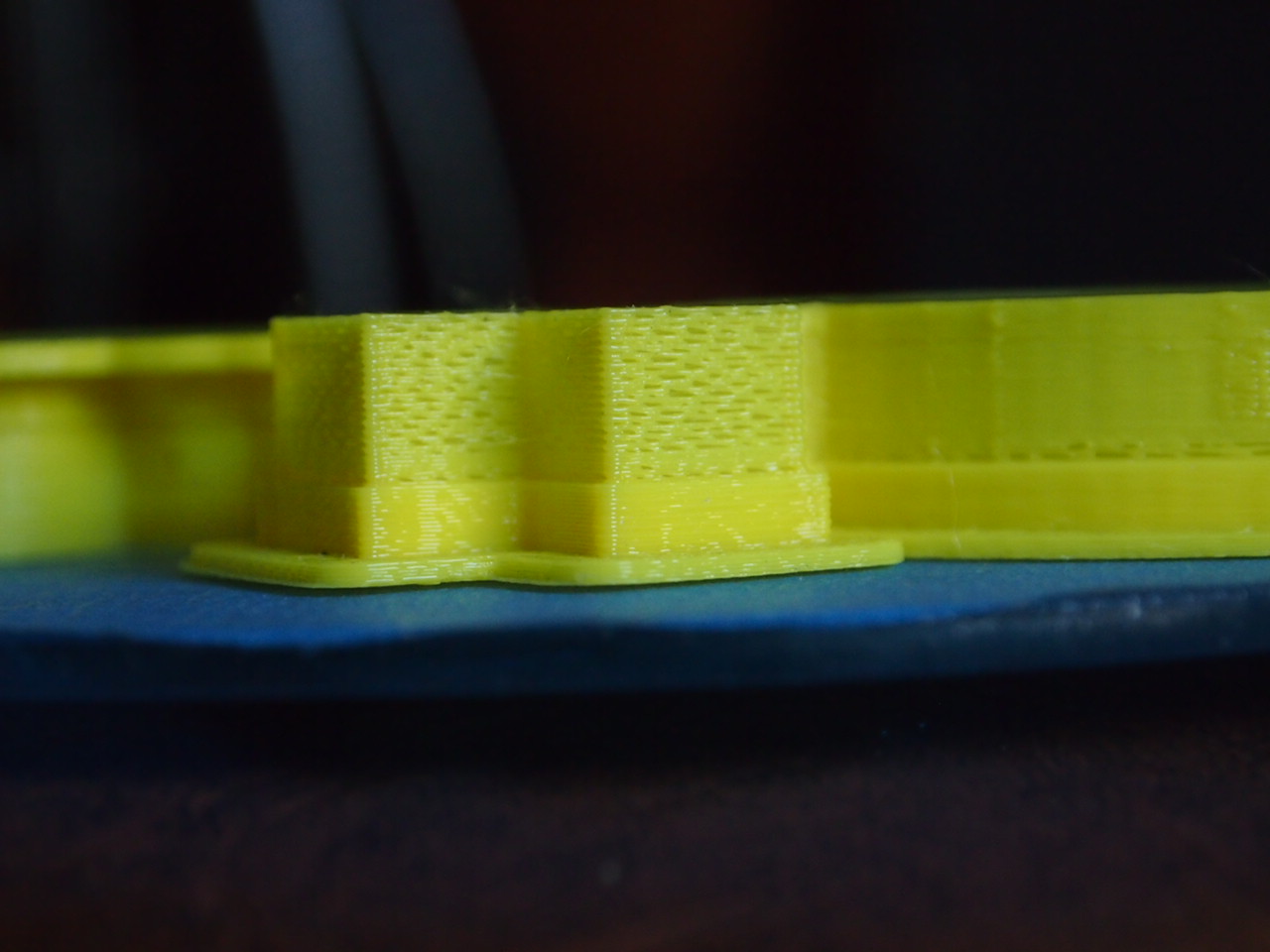

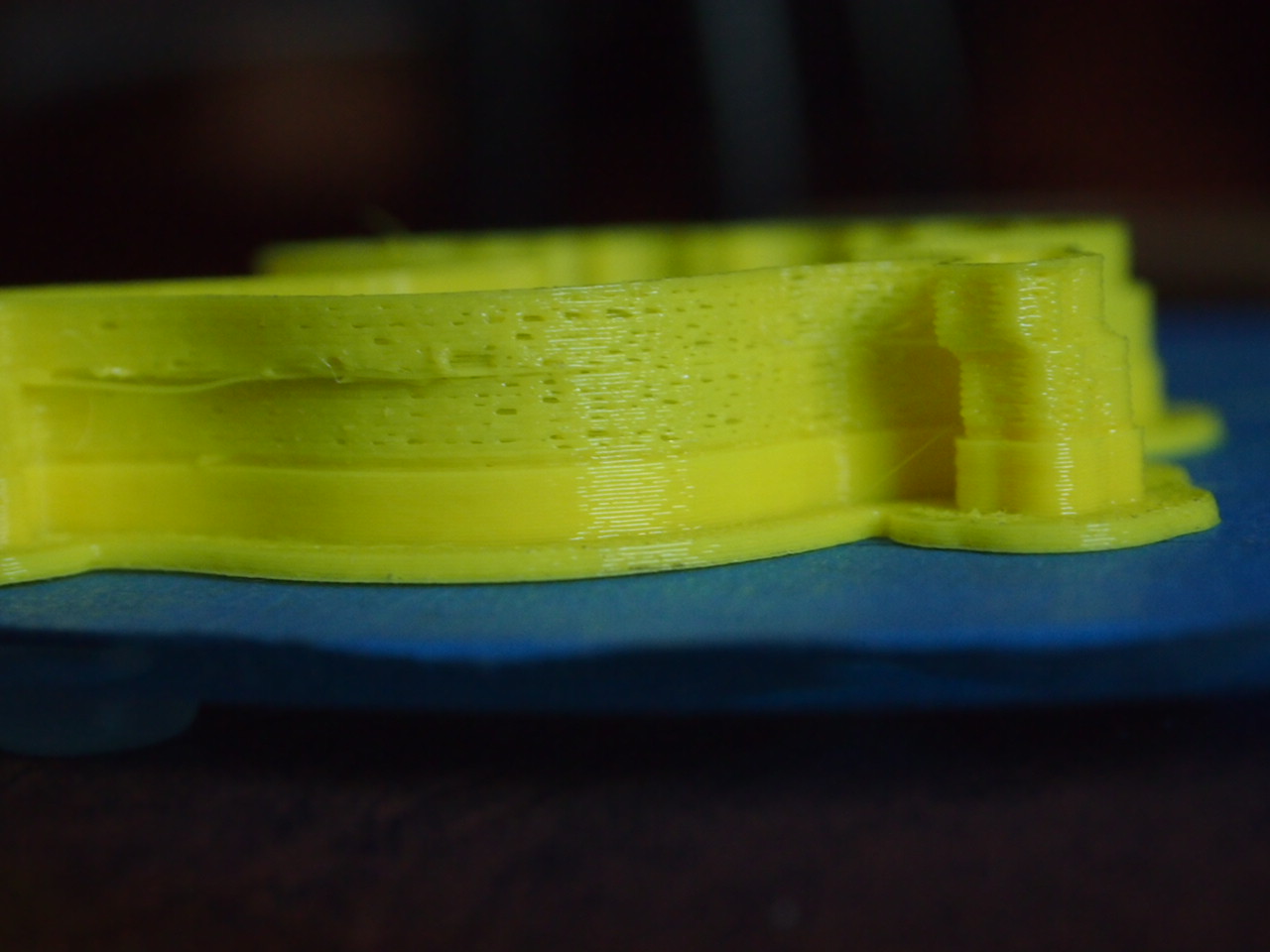

подскажите чем может быть вызван вот такой косяк в модели?
Принтер типа дельта, проявляется не всегда, то есть при печати двух коаксиальных окружностей внешняя хорошая, на внутренней могут быть вот такие проблемы
Вложения
Largo

Сообщения: 27
Зарегистрирован: 31 дек 2014, 10:01

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ursus » 27 июл 2015, 00:11

Товарищи, столкнулся с такой проблемой. Вырубается двигатель на экструдере. Т.е. сначала во время печати просто отрубается. Если отключить и дать постоять, то может потом заработать, а может нет, или может начать дергаться. Менял уже все и драйвер и провода и сам двигатель. Поставил новый, он проработал пару недель и начал вести себя так же. Особого нагрева двигателя нет даже после нескольких часов печати градусов 45 примерно. Зазор между шестернями нормальный, т.е. боковой нагрузки на вал нет. Да и разбирал я первый движок, подшипники нормальные, провода на вид в порядке, межвиткового замыкания нет, показывает по 2Ома между двумя парами проводов.
Вот небольшое видео с дергатней
https://www.dropbox.com/s/bkn6lmnyxwv50 ... 4.mp4?dl=0
Была мысль, что не хватает тока. Подкрутил побольше. Двигатель начинает крутится, но с каким то скрежетом и то в одну то в другую сторону.
Подскажите в чем проблема? Не хочется третий двигатель угробить :(
ZAV MAX Pro V1. ZAV mini.
ursus

Сообщения: 267
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил

Re: Новичкам. Задай вопрос - получи ответ

Сообщение p.Omelchenko » 27 июл 2015, 09:48

пальцем в небо, правильность подключения двигателя по пинам?! и наверное надо еще прошивку посмотреть. а смена драйвера не спасает?
Prusa mk3s + mmu2s | Voron Switchwire | Voron v2.4r2
Аватара пользователя
p.Omelchenko

Сообщения: 243
Зарегистрирован: 29 окт 2014, 15:14
Откуда: Питер - Москва - Подольск
прог. языки: php
ФИО: Павел Омельченко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ursus » 27 июл 2015, 10:23

Нет не помогает.
Двигатель не правильно не подключишь. Он просто не будет работать.
Вчера достал первый двигатель и другой комплект ардуины, рампса и драйверов. Подключил все это дело. Двигатель заработал нормально, по крайней мере без нагрузки. Сегодня поменяю сначала рампс, если не поможет, и ардуину поменяю.
ZAV MAX Pro V1. ZAV mini.
ursus

Сообщения: 267
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил

Re: Новичкам. Задай вопрос - получи ответ

Сообщение RoninDev » 27 июл 2015, 11:07

Добрый день!

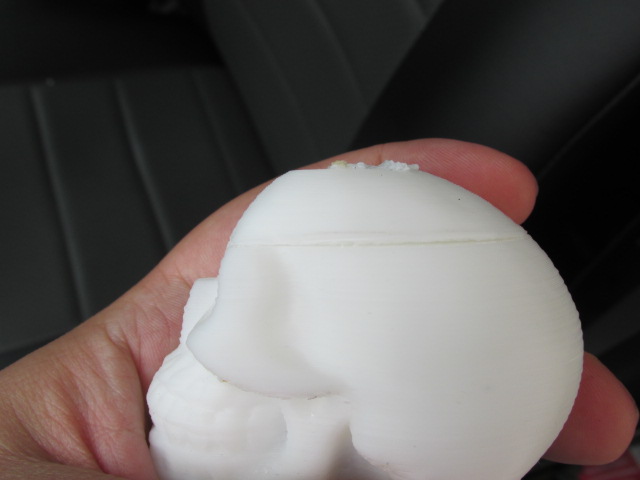

Из-за чего может такое происходить?

По всему периметру так.
Такое ощущение что как будто сопло поднялось (настроен подъем при перемещении Z-Lift), но не опустилось. Пропуск шагов по Z на обратном ходу? Это реально на шпильках? Ну и как бороться? =)
Заранее спасибо!
Аватара пользователя
RoninDev

Сообщения: 207
Зарегистрирован: 22 янв 2015, 10:33
прог. языки: kotlin, golang, java, c#

Re: Новичкам. Задай вопрос - получи ответ

Сообщение icehardy » 27 июл 2015, 11:50

Возможно это брак прутка
у меня есть катушка пластика в которой попадаются небольшие (до 2-2.1мм) утолщения
периодически, примерно раз в 10-15 метров
и как раз такие затыки подачи возникают, выглядит точно так же
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Новичкам. Задай вопрос - получи ответ

Сообщение RoninDev » 27 июл 2015, 12:31

Я наблюдал подобную штуку на другой детали. Причем я просто смотрел на печать и обратил внимание, что при печати периметра отверстия, пластик не прилипает к предыдущему слою как обычно, а тянется вслед на соплом, в некоторых точках все-таки приклеиваясь. В итоге получилось "ломаная" вместо круга. И это было по всему слою и только на одном. Из этого делаю вывод, что голова слишком высоко, ощущение что после z-lift'а не опустилась, или не до конца опустилась.
Аватара пользователя
RoninDev

Сообщения: 207
Зарегистрирован: 22 янв 2015, 10:33
прог. языки: kotlin, golang, java, c#

Re: Новичкам. Задай вопрос - получи ответ

Сообщение letaw » 27 июл 2015, 13:30

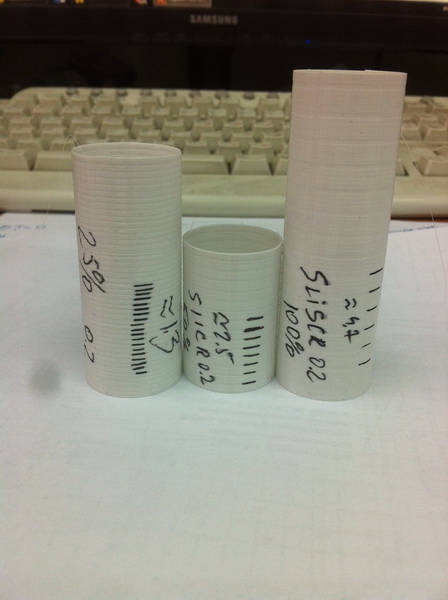

Печатаю через репитер цилиндр пустотелый толщиной 1 слой.
При регулировке скорости в 100%, 50%, 25% рисует явные полосы как на фото. Сначала грешил на воблинг, пробовал разные варианты, но теперь очень сомневаюсь.
Принтер xy-z, экструдер директдрайв.

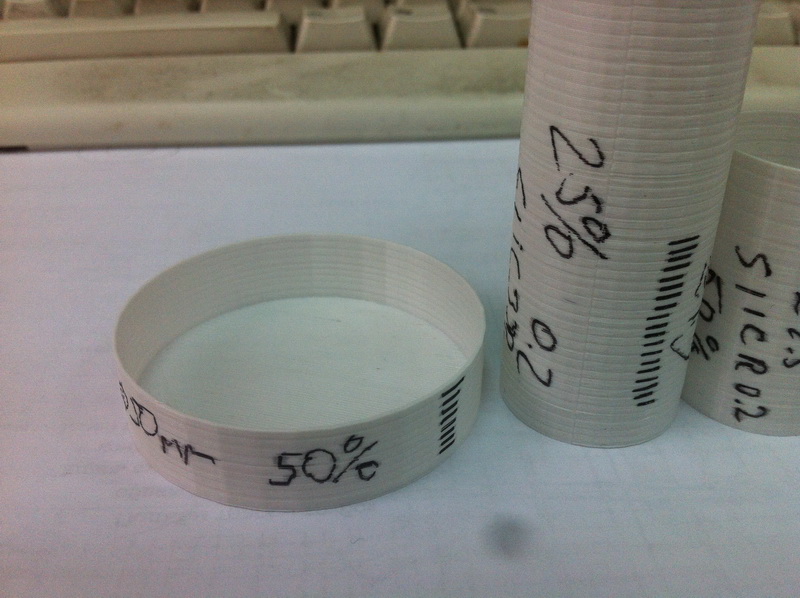

Диаметр печатаемого цилиндра 25мм, на другой фото увеличил диаметр до 50мм и выставил скорость 50%. Полосы совпадают с версией 25мм 25%.
Что это может быть? Кривая шестерня на экструдере? Плохой мотор экструдера? Несоосны оси шестерни и мотора?
Вложения
image-27-07-15-11-42_новый размер.jpeg
image-27-07-15-11-08_новый размер.jpeg
letaw

Сообщения: 89
Зарегистрирован: 17 дек 2012, 16:57
Откуда: Москва

Re: Новичкам. Задай вопрос - получи ответ

Сообщение kindrat » 27 июл 2015, 15:02

egorka75 писал(а):Кстати вопрос кто и чем питает стол ? Я пытался от БП 500W PC через стандартный ключ управления вырубается . Взял трансформатор от ИБП через семистор и оптопару подключил к ардуине .Но неудобно два БП держать .

По умолчанию РАМПС открывает полевик пятью вольтами, и даже если там Logic Level, открывается он не до конца. Я себе сделал на оптопаре "открывашку" 12 вольтами, полевик холодный.
kindrat

Сообщения: 207
Зарегистрирован: 13 мар 2013, 14:31
Откуда: Химки

Re: Новичкам. Задай вопрос - получи ответ

Сообщение FoX87 » 27 июл 2015, 15:43

Подскажите! что это THERMAL RUNAWAY и как с ним бороться?
FoX87

Сообщения: 135
Зарегистрирован: 08 апр 2015, 17:57

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Fat-Zer » 27 июл 2015, 16:35

FoX87 писал(а):Подскажите! что это THERMAL RUNAWAY и как с ним бороться?

forum107/topic12917-6285.html#p332232
Fat-Zer

Сообщения: 84
Зарегистрирован: 25 ноя 2014, 08:24

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ursus » 27 июл 2015, 20:20

ursus писал(а):Товарищи, столкнулся с такой проблемой. Вырубается двигатель на экструдере...


Все таки в драйвере была проблема похоже. Как то он не сразу сдох. А то работал то нет. И вот он сдох окончательно. Поставил другой. Вроде пока работает.
ZAV MAX Pro V1. ZAV mini.
ursus

Сообщения: 267
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил

Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 28 июл 2015, 01:41

p.Omelchenko писал(а):Я в варианте Прюши вижу только один возможный косяк, при увеличении веса не будут-ли ложные срабатывания?

для FSR я делал само калибрующуюся систему:
* пока едем в место измерения коллекционируем все значения, находим шум
* как приехали в место измерения начинаем движение, пока значение не изменится на двухкратный порог шума
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
