Новичкам. Задай вопрос - получи ответ

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Новичкам. Задай вопрос - получи ответ

Сообщение FoX87 » 18 июл 2015, 07:00

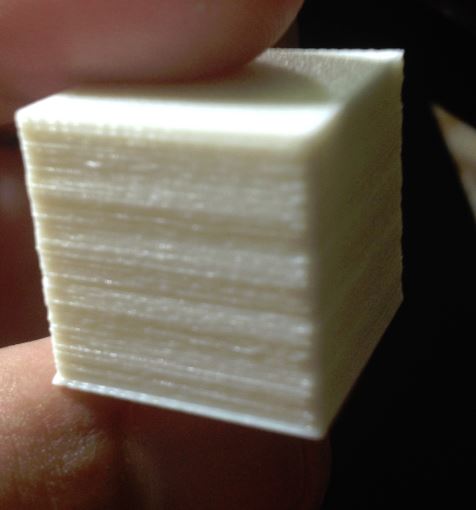

Подскажите из за чего такие волны происходят? Такое впечатление как будто некоторые слои глубже внутрь посажены, как будто через какое-то расстояние экструдер печатает слои глубже.. потом нормально потом опять глубже..
Вложения
FoX87

Сообщения: 135
Зарегистрирован: 08 апр 2015, 17:57

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 18 июл 2015, 18:56

Это, похоже, как раз то, что называется Z-вобблингом. Корень проблемы - в кривизне шпилечного привода оси Z. Борются с ним вроде как тут forum107/topic12193.html.
Кстати, у себя вобблинга не замечал, хотя шпильки и кривоваты. То ли повезло, то ли потому что у меня гайки не в натяг посажены, а свободно в гнёздах болтаются.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение 4D printer » 18 июл 2015, 19:38

Всем привет!

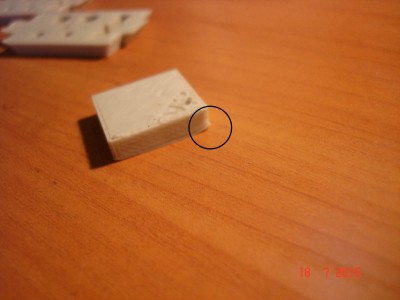

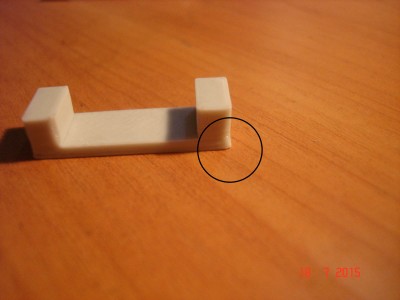

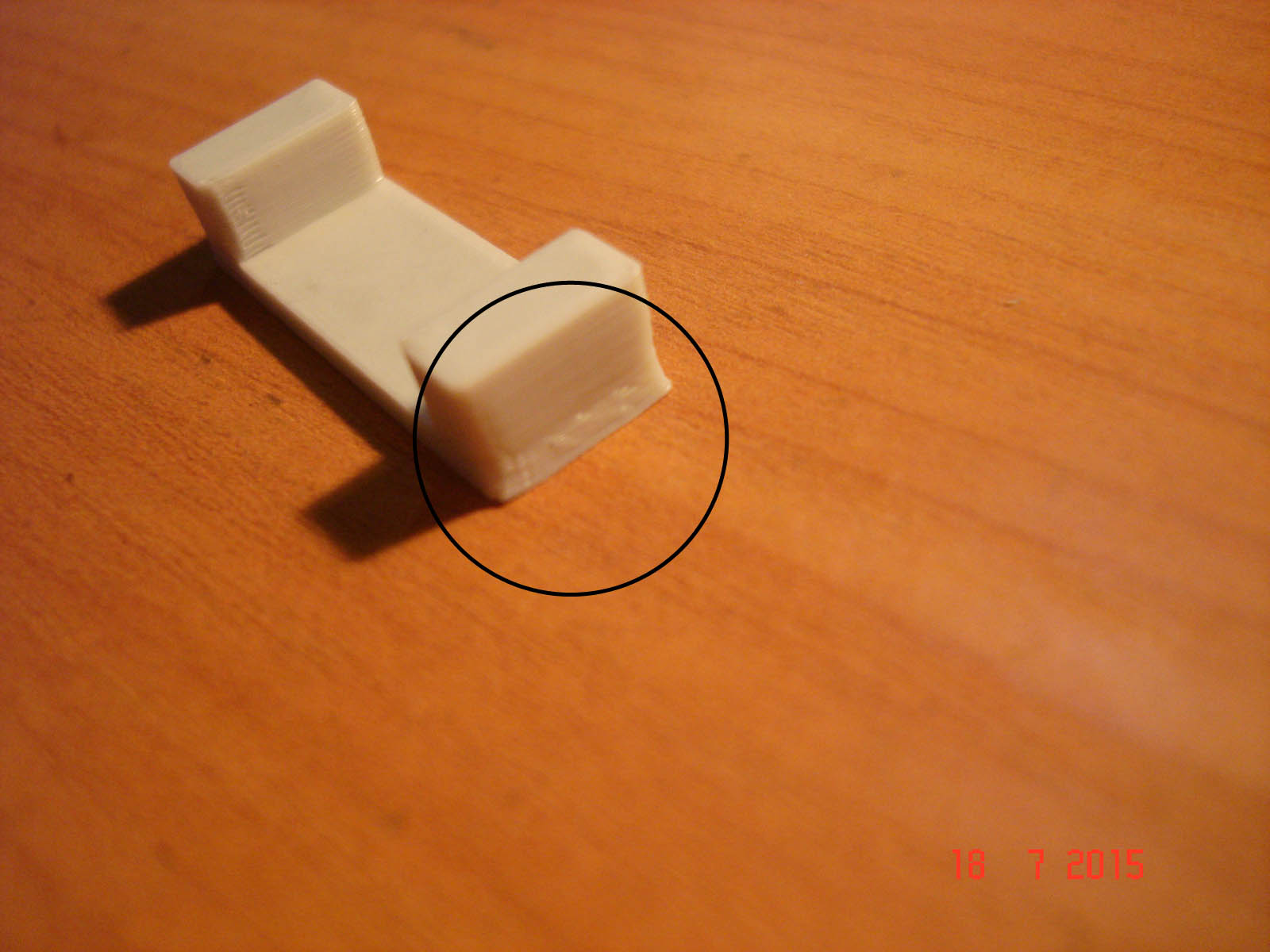

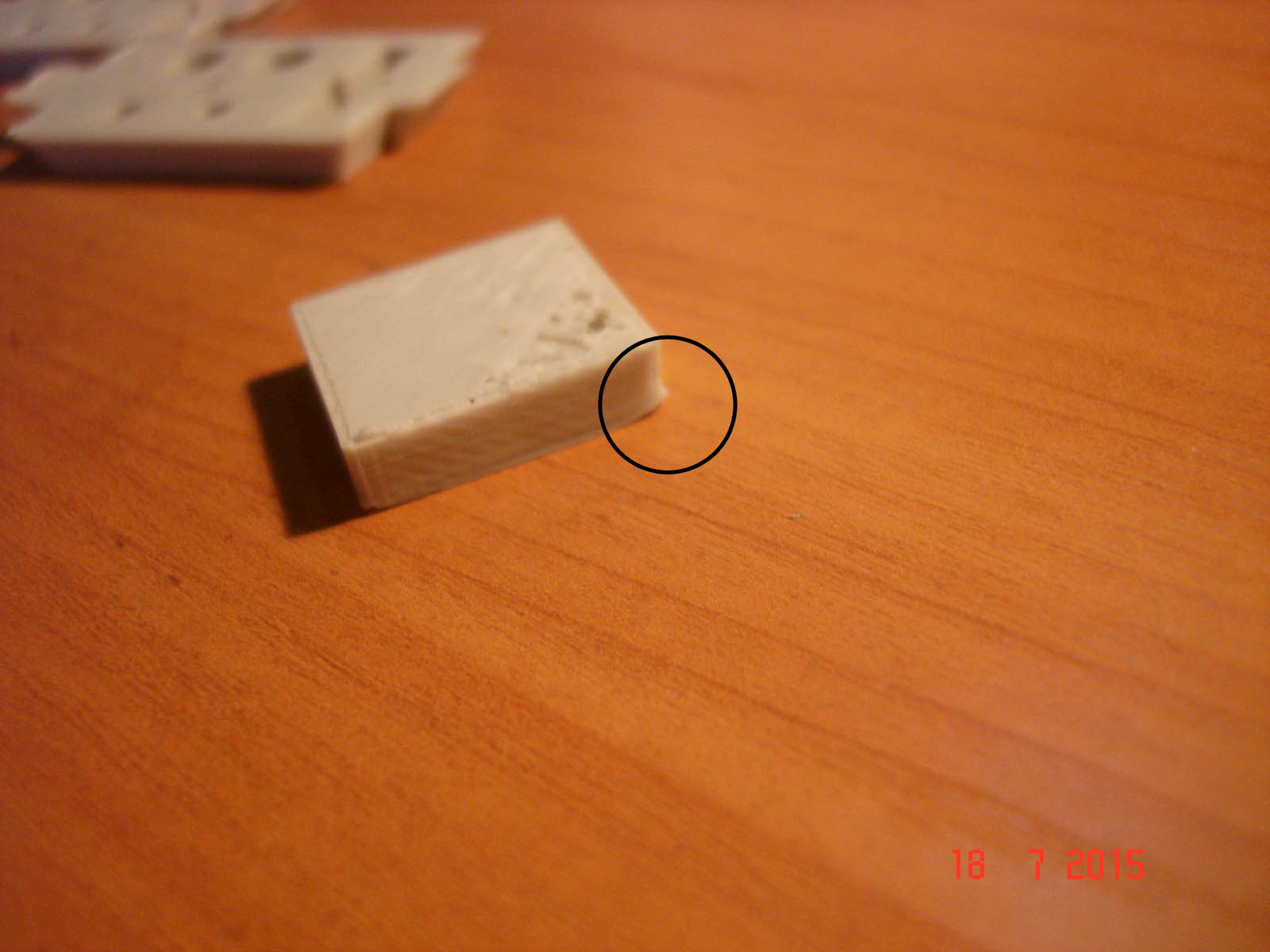

Подскажите из-за чего происходит подобный дефект (см.фото)
ABS пластик, температуры 230 и 100, первый слой 0,23мм, остальные 0,2мм, экструдер 0,35мм, Slic3r+Pronterface


Добавлено спустя 30 секунд:


Добавлено спустя 28 секунд:
4D printer

Сообщения: 5
Зарегистрирован: 16 июл 2015, 21:03

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Ded_Kondratyi » 18 июл 2015, 19:46

Приветствую всех, непонятно откуда появилась проблема, примерно через 3-5 минут печати начал отваливаться термистор кровати. Вот лог репетирхоста
Error:One heater seems decoupled from thermistor - disabling all for safety!
Error:Temp. raised to slow. Rise = -4.47 after 301018 ms
Вначале обнаружил, что транзистор на плате очень горячий, приклеил радиатор, приладил куллер, вроде как теперь палец терпит ту температуру. Не помогло, поменял термистор, не помогло. Визуально плата выглядит нормально. Подскажите в какую сторону смотреть?
(прошивка репетир, принтер дельта)
Прошивку не трогал, но попробую поковырять параметры. Не понятно откуда проблема, ведь нормально все печаталось целых два месяца
Ded_Kondratyi

Сообщения: 8
Зарегистрирован: 24 апр 2015, 09:35

Re: Новичкам. Задай вопрос - получи ответ

Сообщение kaucap » 18 июл 2015, 20:33

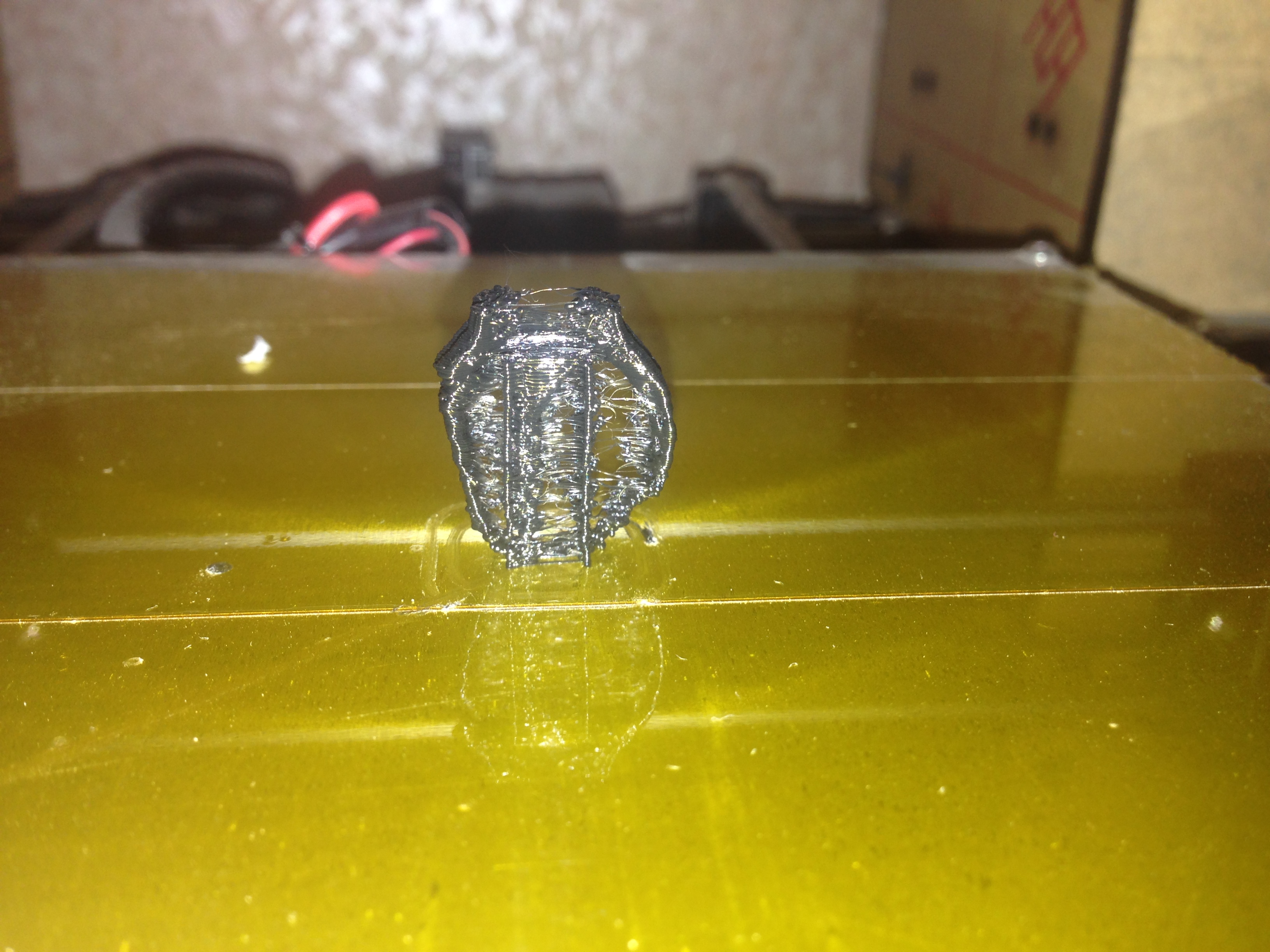

Здравствуйте, есть еще один вопрос,попробую объяснить доступно. Когда идет печать принтера и экструдер перемещается из одного места в другое, из сопла после выдавливания пластика, каждый раз остается нить, которая следует за экструдером, как можно устранить это? Фото прикреплено ниже.
Вложения
kaucap

Сообщения: 17
Зарегистрирован: 31 май 2015, 14:08

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Fat-Zer » 18 июл 2015, 20:59

4D printer писал(а):Всем привет!
Подскажите из-за чего происходит подобный дефект (см.фото)
ABS пластик, температуры 230 и 100, первый слой 0,23мм, остальные 0,2мм, экструдер 0,35мм, Slic3r+Pronterface

стандартная проблема вызванная неравномерным охлаждением...
Основное решение: увеличить поля (brim) — тампература на углах будет стабильней и липнуть они начнут сильнее
Также можно усилить прилипание (на что печатать способов много, мой выбор каптон+ацетон-abs)ю
Ещё могут немного помочь другие способы: соорудить короб, отключить пропеллеры, закрыть окно, но первое сложно, а остальное — переменно...

ЗЫ: почему первый слой больше остальных? О_о

Добавлено спустя 6 минут 13 секунд:
Ded_Kondratyi писал(а):Приветствую всех, непонятно откуда появилась проблема, примерно через 3-5 минут печати начал отваливаться термистор кровати. Вот лог репетирхоста

обновили марлина? на экране написано «BED: TEMPERATURE RUNAWAY» (или что-то подобное).
если да, то проблема вызвана тем, что теперь если температура в течение 2-х минут отстаёт от заданной больше чем на 2(или 4 — не помню) градуса, то это воспринимается как ошибка термистора.

Выходы:
1) задавать меньшую температуру, которую принтер сможет держать и/или улучшить термостабильность кровати
2) отключить THERMAL_PROTECTION_BED
3) подкрутить THERMAL_PROTECTION_BED_{PERIOD,HYSTERESIS} в Configuration_adv.h

Добавлено спустя 1 минуту 37 секунд:
kaucap писал(а):Здравствуйте, есть еще один вопрос,попробую объяснить доступно. Когда идет печать принтера и экструдер перемещается из одного места в другое, из сопла после выдавливания пластика, каждый раз остается нить, которая следует за экструдером, как можно устранить это? Фото прикреплено ниже.

включить ретракт. если боуден, то отказаться от него или смириться.
Fat-Zer

Сообщения: 84
Зарегистрирован: 25 ноя 2014, 08:24

Re: Новичкам. Задай вопрос - получи ответ

Сообщение romankr » 19 июл 2015, 10:33

Приветствую. Нужны несколько дельных советов.
Достался мне Prusa i2 с Melzi китайского образца (Atmega1284p), погоняв чуток понял что с прошивкой что то не так стал выяснять.
На борту оказался древнекитайский Sprinter. Торопился скачал Merlin. Arduino 1.0.6 уже была. Закинул конфиги в ардуино, стал править, основные моменты передрал со спринтера, дальше настраивал по вкусу - SD,EEPROM. Очень понравилось настройка термистора через R0 и B :). Прошивка заработала была под настроена и "в принципе работала". Печать с SD карты и отправка через Repiter-Host без проблем. Из проблем плавала температура при долгой подачи. Нашёл упоминания о AUTOTEMP. После этого и началось, первым вопросом было "А что же за мерлин у меня залит?" - оказалось что это RepRapPro Marlin (https://github.com/reprappro/Marlin.git).
Ладно, поправил "официальную" https://github.com/MarlinFirmware/Marlin.git правда взял ветку "Integration".

1. При попытке отправить файл, запустить печать или удалить файл - "open failed, File: 1.g .ok" - то есть не работает, с чем связанно понять не могу. Причём залитый RepRapPro marlin не работает, Изъять, вставить SD работает, Лист файлов также работает.
2. Правильно ли я выбрал ветвь Integration, может Release ? есть ли смысл вообще пробовать "Development" или "dev" (зачем две ?).
3. пробовал кто к данной плате подключить концевики на MIN и MAX параллельно ? вроде в теории возможно. прошивка должна обрабатывать и принимать решение от направления движения.
4. нужен дельный совет по скоростям, ускорениям и прочей "механике", для Prusa i2.
5. слайсю в slic3r, M3 болт в отверстие не лезет как и гайка в потай не ложится, чувствую что как то связанно с высотой слоя (шириной экструзии). как решить?
romankr

Сообщения: 8
Зарегистрирован: 17 июл 2015, 13:43

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Zakatnyi » 19 июл 2015, 11:37

Fat-Zer писал(а):если боуден, то отказаться от него или смириться

Вообще то он настраивается, порой работает лучше чем директ.
Zakatnyi

Сообщения: 101
Зарегистрирован: 27 апр 2014, 10:36
Откуда: Новосибирск

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Karagad » 19 июл 2015, 13:25

Всем привет. Почему реальное время печати больше расчетного в ~3 раза? Можно ли это исправить?
Karagad

Сообщения: 31
Зарегистрирован: 30 дек 2014, 15:37
Откуда: Краснодар

Re: Новичкам. Задай вопрос - получи ответ

Сообщение 4D printer » 19 июл 2015, 14:03

Karagad писал(а):Всем привет. Почему реальное время печати больше расчетного в ~3 раза? Можно ли это исправить?


Я полагаю это происходит из-за того, что расчет ведется по следующему алгоритму, определяется время печати УЖЕ напечатанного слоя и перемножается на оставшееся число слоев. Однако очевидно, что следующие слои могут (и, как правило) отличаться другой геометрией, а значит реальное время будет отличаться.

Насколько я понимаю исправить штатными средствами никак.

Добавлено спустя 5 минут 29 секунд:
Fat-Zer писал(а):стандартная проблема вызванная неравномерным охлаждением...
Основное решение: увеличить поля (brim) — температура на углах будет стабильней и липнуть они начнут сильнее


Я правильно понимаю, что увеличение brim приведет к появлению на первом слое "юбки"? А потом ее как удалять, просто ножом срезать?

Fat-Zer писал(а):ЗЫ: почему первый слой больше остальных? О_о


По умолчанию в Slic3r высота первого слоя больше остальных, вроде как для увеличения адгезии. Я поэтому сделал аналогично пропорционально привязав высоту первого слоя к остальным. Или не надо?
4D printer

Сообщения: 5
Зарегистрирован: 16 июл 2015, 21:03

Re: Новичкам. Задай вопрос - получи ответ

Сообщение kaucap » 19 июл 2015, 14:05

Zakatnyi писал(а):
Fat-Zer писал(а):если боуден, то отказаться от него или смириться

Вообще то он настраивается, порой работает лучше чем директ.

что такое боуден и директ?
kaucap

Сообщения: 17
Зарегистрирован: 31 май 2015, 14:08

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 19 июл 2015, 14:42

4D printer писал(а):Всем привет!
Подскажите из-за чего происходит подобный дефект (см.фото)

дуть сильнее или температуру понизить.
ещё полезно снижать температуру стола после того как напечатался первый слой.
первый слой на максимуме а последующие на меньшей температуре.

Fat-Zer писал(а):стандартная проблема вызванная неравномерным охлаждением...

это ты видимо по проблему отставания детали от стола, но на фотках этого практически нет.
на фотках банальный перегрев.
первый слой правильного размера потмоу что он держится за стол, последующие слои кладутся перегретые, пластик не затвердевает и его стягивает в середину
постепенно при подъёме головки над столом модель остывает и пластик уже начинает схватывать и держать правильную форму и опять правильный размер
получается как раз характерное "горлышко"

Fat-Zer писал(а):если боуден, то отказаться от него или смириться.

и с боуденом прекрасно можно печатать без соплей, просто надо правильно настроить ретракт.

4D printer писал(а):Я полагаю это происходит из-за того, что расчет ведется по следующему алгоритму

неправильно полагаешь.
расчёт ведётся строго по Г коду, текущая скорость движения сопла умножается на длину движения каретки.
можно найти в чём проблема с расчётом времени или просто установить множитель в расчёте времени.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 19 июл 2015, 14:43

kaucap писал(а):что такое боуден и директ?

Боуден - это когда подающий механизм расположен отдельно от хотэнда и соединён с ним при помощи тефлоновой трубки (боудена). Директ - это когда механизм подаёт пруток прямо в хотэнд.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Karagad » 19 июл 2015, 14:46

Я полагаю это происходит из-за того, что расчет ведется по следующему алгоритму, определяется время печати УЖЕ напечатанного слоя и перемножается на оставшееся число слоев. Однако очевидно, что следующие слои могут (и, как правило) отличаться другой геометрией, а значит реальное время будет отличаться.

В pronterface время рассчитывается до начала печати, а в cura во время слайсинга.
Karagad

Сообщения: 31
Зарегистрирован: 30 дек 2014, 15:37
Откуда: Краснодар

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 19 июл 2015, 14:52

Karagad писал(а):Всем привет. Почему реальное время печати больше расчетного в ~3 раза? Можно ли это исправить?

У меня лично совпадает в пределах 20% максимум. Возможно, в прошивке стоят ограничения по скорости-ускорению, и принтер просто отказывается печатать с той скоростью, что задает слайсер.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь
