Новичкам. Задай вопрос - получи ответ

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Karagad » 19 июл 2015, 15:41

У меня лично совпадает в пределах 20% максимум. Возможно, в прошивке стоят ограничения по скорости-ускорению, и принтер просто отказывается печатать с той скоростью, что задает слайсер

Мне самому так кажется, но ограничения в прошивке гораздо выше настроек слайсера
Karagad

Сообщения: 31
Зарегистрирован: 30 дек 2014, 15:37
Откуда: Краснодар

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Fat-Zer » 19 июл 2015, 19:17

Myp писал(а):это ты видимо по проблему отставания детали от стола, но на фотках этого практически нет.
на фотках банальный перегрев.
первый слой правильного размера потмоу что он держится за стол, последующие слои кладутся перегретые, пластик не затвердевает и его стягивает в середину
постепенно при подъёме головки над столом модель остывает и пластик уже начинает схватывать и держать правильную форму и опять правильный размер
получается как раз характерное "горлышко"

не, не... на фото загиб уголка:
уголки остывают быстрее центральной части и на фоне этого градиента температур усадка пластика происходит неравномерно во времени...

при переграве дефектов было бы куда больше...

Myp писал(а):и с боуденом прекрасно можно печатать без соплей, просто надо правильно настроить ретракт.

да... зря я на боуден наговарисал...

Добавлено спустя 15 минут 33 секунды:
4D printer писал(а):Я правильно понимаю, что увеличение brim приведет к появлению на первом слое "юбки"? А потом ее как удалять, просто ножом срезать?

да, только «юбка» — это то что вокруг, на расстоянии
удаляется она без проблем, сама отваливается, если Z не слишком низко опущена — один слой почти не держит... можно немного подчистить ножом, если не достаточно чисто...

4D printer писал(а):По умолчанию в Slic3r высота первого слоя больше остальных, вроде как для увеличения адгезии. Я поэтому сделал аналогично пропорционально привязав высоту первого слоя к остальным. Или не надо?

мне почему-то казалась, что она должна была бы быть меньше... уже сам не знаю почему...
только вот встречал рекомендацию, чтобы слои находились на целых шагах моторов по оси z т.е. для М5/200шагов высота слоя должна быть кратна 0,008мм
Fat-Zer

Сообщения: 84
Зарегистрирован: 25 ноя 2014, 08:24

Re: Новичкам. Задай вопрос - получи ответ

Сообщение RomanST77 » 20 июл 2015, 11:21

Alex Post писал(а):
kaucap писал(а):что такое боуден и директ?

Боуден - это когда подающий механизм расположен отдельно от хотэнда и соединён с ним при помощи тефлоновой трубки (боудена). Директ - это когда механизм подаёт пруток прямо в хотэнд.

Директ - это когда подающая шестерня насажена прямо на вал степпера, пример директ боудена - airtripper экструдер. Когда механизм подает пруток прямо в хотенд - это wade экструдер, который может быть как директ, так и geared. Есть даже варианты с ремнями, причем как wade, так и bowden.
Аватара пользователя
RomanST77

Сообщения: 247
Зарегистрирован: 02 фев 2015, 01:42

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Largo » 20 июл 2015, 15:07

Добрый день!

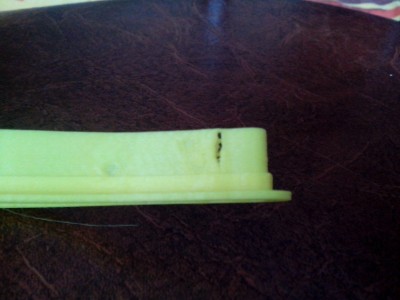

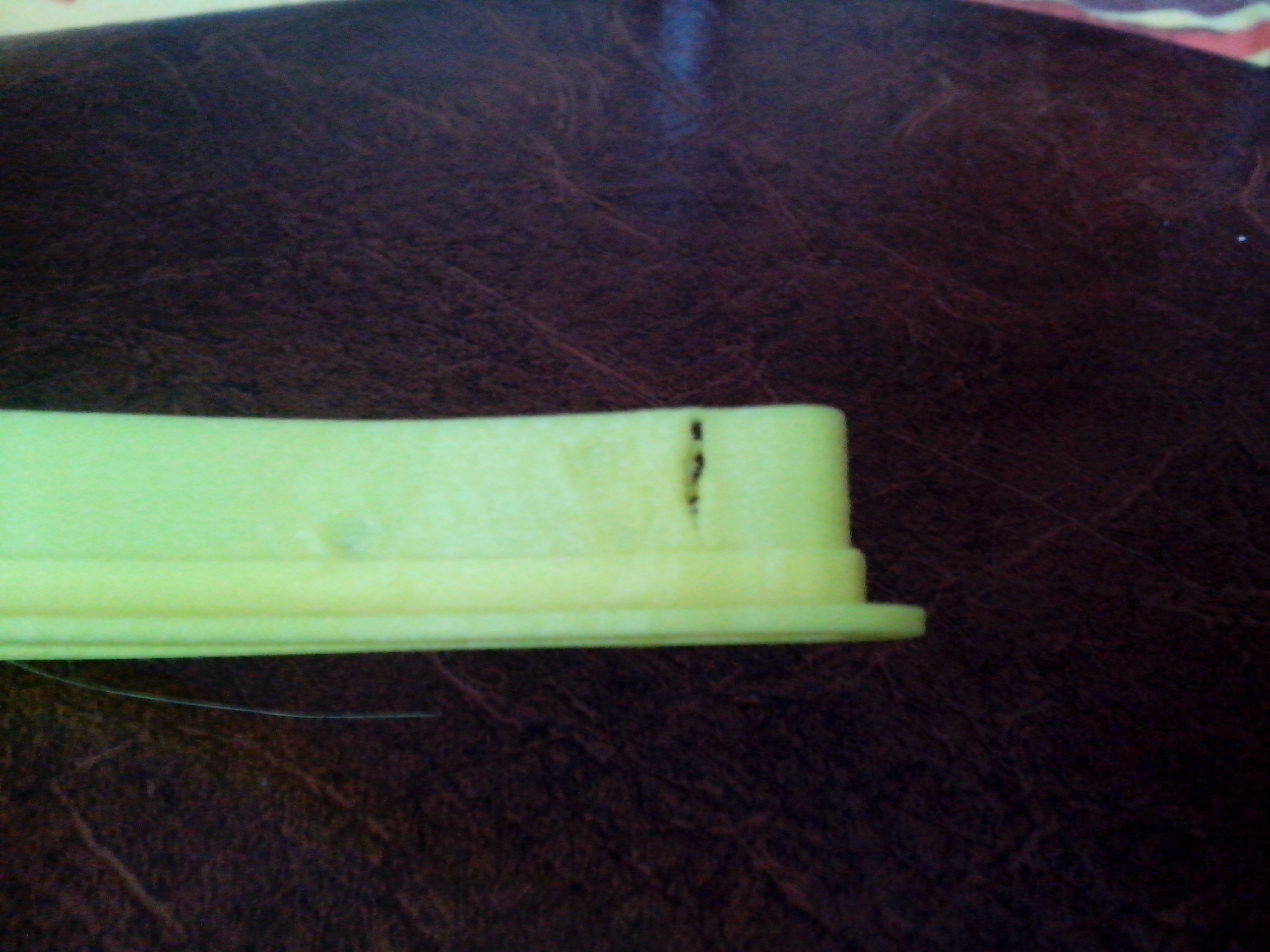

подскажите из-за чего в модели могут появляться вот такие дырки ?

Добавлено спустя 5 минут 53 секунды:

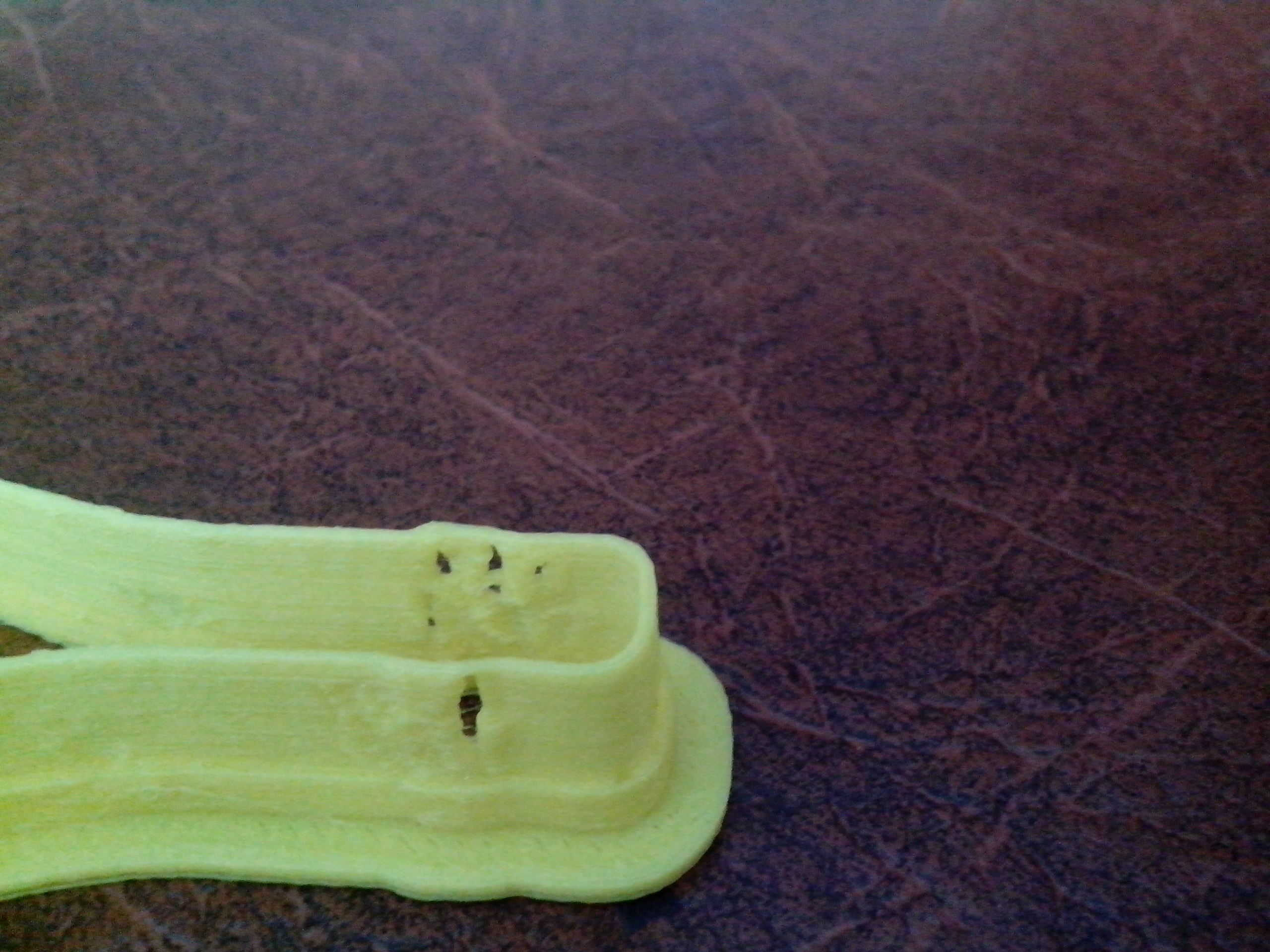

дырки в модели
Вложения
Largo

Сообщения: 27
Зарегистрирован: 31 дек 2014, 10:01

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Revenger » 20 июл 2015, 15:38

Похоже на брак самОй модели. В превью слайсера там нет подобных отверстий?
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение kindrat » 20 июл 2015, 17:55

Еще ретракт неправильный может такое делать
kindrat

Сообщения: 207
Зарегистрирован: 13 мар 2013, 14:31
Откуда: Химки

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Revenger » 20 июл 2015, 18:03

Спорить не буду, но как бы не правильно у меня не был настроен ретракт... максимум это больше соплей или наростов на поверхности. Тут как бы ретракт и эти разрывы не одно и тоже.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Maksium » 20 июл 2015, 20:13

Karagad писал(а):Всем привет. Почему реальное время печати больше расчетного в ~3 раза? Можно ли это исправить?

Модель с поддержками печатаете? Если да - то имеет место быть такой глюк на нектоторых слайсерах. Без поддержек, как писали выше, около 20% погрешность.
Чайнабот
Аватара пользователя
Maksium

Сообщения: 115
Зарегистрирован: 03 ноя 2013, 13:37
Откуда: Силиконовая Тайга

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Revenger » 20 июл 2015, 21:15

Или зависит от версии софта. Симплифай 2 считала не сильно прибрёхивая, а версия 3 сильно занижает ожидаемое время. Чуть ли ни в два раза.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Karagad » 21 июл 2015, 14:15

Печатаю без поддержек. Использую slic3r и cura.
Karagad

Сообщения: 31
Зарегистрирован: 30 дек 2014, 15:37
Откуда: Краснодар

Re: Новичкам. Задай вопрос - получи ответ

Сообщение kaucap » 21 июл 2015, 18:57

Всем привет, вопрос такой: закончился пластик, вставляю новый в отверстие до упора, нагрел экструдер, выдавливаю, но ничего не выходит, экструдер только издает звук на подобие цокония примерно 3-4 раза и затихает, в чем дело? Может экструдер нужно полностью разобрать и закрепить его как-то?
kaucap

Сообщения: 17
Зарегистрирован: 31 май 2015, 14:08

Re: Новичкам. Задай вопрос - получи ответ

Сообщение RomanST77 » 21 июл 2015, 19:31

kaucap писал(а):Всем привет, вопрос такой: закончился пластик, вставляю новый в отверстие до упора, нагрел экструдер, выдавливаю, но ничего не выходит, экструдер только издает звук на подобие цокония примерно 3-4 раза и затихает, в чем дело? Может экструдер нужно полностью разобрать и закрепить его как-то?

Нагреть, подать на 5 мм, посмотреть, крутится ли подающая шестерня, если нет - проверить без прутка, если опять нет - проблема с мотором/электроникой, если крутится - попробовать на нагретом экструдере пропихнуть пруток руками при отсоединенном/отжатом прижимном ролике. Если руками не лезет - опять же на нагретом экструдере открутить сопло и прокалить его на газовой плите, потом пропихнуть нагар прутком ABS-пластика. В особо тяжелых случаях - прочистить дырочку сверлом такого же диаметра или тонкой иголкой, опять же на нагретом экструдере закрутить обратно и затянуть.

Если используете китайский "цельнометаллический" хотенд - снять и ритуально его уничтожить, поставить нормальный. В нем часто пруток упирается в "особенности конструкции" и не лезет даже если сопло чистое.

Добавлено спустя 6 минут 22 секунды:
Scald писал(а):
RomanST77 писал(а):Вчера попробовал печатать триммерной леской, что напечаталось - меня порадовало, жаль только сопло быстро забилось нагаром и пришлось все разбирать и чистить. А счастье было так возможно...

А что в качестве основы для печати использовалось?

Коллеги, у кого остался нейлон в небольших количествах просьба проверить, как оно прилипает на текстолит. Лист текстолита предварительно нужно матировать наждачкой-нулевкой Спасибо!
Аватара пользователя
RomanST77

Сообщения: 247
Зарегистрирован: 02 фев 2015, 01:42

Re: Новичкам. Задай вопрос - получи ответ

Сообщение kaucap » 21 июл 2015, 20:00

RomanST77 писал(а):
kaucap писал(а):Всем привет, вопрос такой: закончился пластик, вставляю новый в отверстие до упора, нагрел экструдер, выдавливаю, но ничего не выходит, экструдер только издает звук на подобие цокония примерно 3-4 раза и затихает, в чем дело? Может экструдер нужно полностью разобрать и закрепить его как-то?

Нагреть, подать на 5 мм, посмотреть, крутится ли подающая шестерня, если нет - проверить без прутка, если опять нет - проблема с мотором/электроникой, если крутится - попробовать на нагретом экструдере пропихнуть пруток руками при отсоединенном/отжатом прижимном ролике. Если руками не лезет - опять же на нагретом экструдере открутить сопло и прокалить его на газовой плите, потом пропихнуть нагар прутком ABS-пластика. В особо тяжелых случаях - прочистить дырочку сверлом такого же диаметра или тонкой иголкой, опять же на нагретом экструдере закрутить обратно и затянуть.

Благодарю за ответ, выдавливая нить пропихивал пруток руками,в результате получилось :)
kaucap

Сообщения: 17
Зарегистрирован: 31 май 2015, 14:08

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Largo » 21 июл 2015, 21:41

Revenger писал(а):Похоже на брак самОй модели. В превью слайсера там нет подобных отверстий?

Как оказываентся, есть, причем ксли слайсить Slic то дырки есть, а если Cura, то нету, да и вообще треккинг аккуратнее выглядит.
Largo

Сообщения: 27
Зарегистрирован: 31 дек 2014, 10:01

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Harh » 21 июл 2015, 21:42

Largo писал(а):
Revenger писал(а):Похоже на брак самОй модели. В превью слайсера там нет подобных отверстий?

Как оказываентся, есть, причем ксли слайсить Slic то дырки есть, а если Cura, то нету, да и вообще треккинг аккуратнее выглядит.


Если модель косячная, то слайсеры могут ее по-разному обрабатывать. Какой-то слайсер более косячно, соответственно.
Аватара пользователя
Harh

Сообщения: 850
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат
