Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alexeus » 30 ноя 2014, 12:55

Повышение температуры сопла грозит расплавлением элементов экструдера, если он не цельнометаллический, а еще пластик может более хрупким стать за счет большего выгорания пластификатора. Еще могут сопли всякие появиться из-за того, что пластик будет дольше остывать. Пробка может выше подняться и пруток будет застревать.
Интересная вещь, сделал 3D Принтер по своим соображениям, потом увидел его в интернете- оказалось это Mendel Aluminium )))
Alexeus

Сообщения: 158
Зарегистрирован: 22 май 2013, 08:41

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ДимаМ » 30 ноя 2014, 13:13

Alexeus, не драматизируйте. На сколько градусов вы имеете ввиду? 50-100? я говорил про разницу 10-30 градусов. Допустим, человек печатал на 230. Можно смело выставить 240 или 250. Мой экструдер с этим справляется. И пробки не возникает - у меня хорошее охлаждение.
ДимаМ

Сообщения: 120
Зарегистрирован: 07 дек 2013, 01:01

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Revenger » 30 ноя 2014, 14:12

А если деталь изгинается отрывая скотчь от алюминия, это что? Голова причем прямо по пластику начинает аж вприпрыжку по дорожкам скакать, расплющивая по сторонам пластик, а в некоторых местах вроде и наоборот, нитка не цепляется и срывает мелочевку... ((
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alexeus » 30 ноя 2014, 19:29

ДимаМ писал(а):Alexeus, не драматизируйте. На сколько градусов вы имеете ввиду? 50-100? я говорил про разницу 10-30 градусов.


Ну сам посчитай. Печатал на 230, а хочет на 280С.
Не знаю про что ты там говорил, я ответил другому человеку на его вопрос.
ЗЫ: С ацетоном поаккуратнее, я бы не советовал его применять в качестве протирки стола- надышаться можно и не заметив как.
Интересная вещь, сделал 3D Принтер по своим соображениям, потом увидел его в интернете- оказалось это Mendel Aluminium )))
Alexeus

Сообщения: 158
Зарегистрирован: 22 май 2013, 08:41

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 30 ноя 2014, 20:38

sed_alex писал(а): вопрос по оптимальной компоновке.

первый вариант вобще дурной. 4 вала на одну ось это перебор, запаришься ремни прокладывать чтобы в 4х местах тянуть каретки

второй уже лучше, но и там стол на 4х валах явно излишество.
ось X лучше распологать в одной плоскости с осью Y, меньше инерционные моменты, скорость то в 10 раз выше чем у фрезера.
вот конструкция номер 2 в реале https://www.youmagine.com/designs/sli3d ... 3d-printer
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Revenger » 30 ноя 2014, 23:06

Ребят, подскажите кто знает, питание на электронику идет 12В при простое, а во время печати замерил - 9В. Это нормально? Или это такая просадка, что БП не тянет? БП мне в комплекте пришёл, не компьютерный, а "нормальный".
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение 3DPrinter » 01 дек 2014, 02:28

на плате пробит транзистор
поменять возможности нет
как можно в марлине поменять нагрев платформы и второго экструдера местами?

Добавлено спустя 1 час 19 минут 18 секунд:
1) Подключаюсь Repetier-host к принтеру. (голый Марлин) Захожу на SD card.
Вижу файлы. Запускаю печать и ничего не происходит.
Печать не начинается.
Что не так?

2) А как можно поменять картинку приветствующего экрана при запуске Марлин?
Аватара пользователя
3DPrinter

Сообщения: 603
Зарегистрирован: 23 янв 2014, 01:13
Откуда: Украина. Киев.
Skype: kiev_3dprinter
ФИО: Печать трехмерная

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Disa555 » 01 дек 2014, 12:14

sed_alex писал(а):Приветствую.

Заинтересовала сборка 3D принтера, интересует вопрос по оптимальной компоновке.

Ниже на эскизах 2 модели спроектированные в SolidWorks
1) Стандартная компоновка для фрезерных столов ( деталь на неподвижном столе, каретка ходит по X,Y,Z) рабочая область 280х280х300.

2) Хорошо зарекомендовавшая себя компоновка в которой поднимается стол с деталью, (каретка ходит по X и Y) рабочая область 275х220х245

Хотелось бы услышать мнение, конструкторов, раньше думал что вариант 2 мне нравится больше, но теперь все сходится к тому что вариант 1 особенно если внизу применить не валы а рельсы - самая жесткая конструкция.

При сборке будут использоваться:
1) Калиброванные валы 58 HRC диаметр 12мм
2) Конструкционный профиль 30х30мм
3) В качестве приводов двигатели: 17HS4401 (1.7A)
4) X Y - на ремнях, Z - На ШВП (хотя подумываю тоже сделать на ремне)
5) Электроника RAMPS + Arduino Mega2560 + DRV8825 + большой LCD
Пастель нагрева пока 200х200.
С конструкцией подачи пластика - пока не определился.

P\S Прекрасно понимаю, что выбрал не дешевые варианты, хотя

Первый вариант вам не понравится при печати.. большой вес подвижного механизма будет давать волну. Второй вариант более предпочтительный, но у вас там не паханая целина я бы многое там перерисовал.
При комплексной разработке стоит начинать с каретки Х и крепления к ней ремней, а от этого уже плясать... сам сейчас собирай кор но я выбрал сварную конструкцию каркаса (дешево и сердито) и пока в планах опробовать вертикальное положение каретки Х
Disa555

Сообщения: 141
Зарегистрирован: 15 янв 2014, 13:02
Откуда: Украина г. Славутич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Maksium » 01 дек 2014, 19:39

sed_alex писал(а):Приветствую.

Заинтересовала сборка 3D принтера, интересует вопрос по оптимальной компоновке.

Ниже на эскизах 2 модели спроектированные в SolidWorks
1) Стандартная компоновка для фрезерных столов ( деталь на неподвижном столе, каретка ходит по X,Y,Z) рабочая область 280х280х300.
2) Хорошо зарекомендовавшая себя компоновка в которой поднимается стол с деталью, (каретка ходит по X и Y) рабочая область 275х220х245
Хотелось бы услышать мнение, конструкторов, раньше думал что вариант 2 мне нравится больше, но теперь все сходится к тому что вариант 1 особенно если внизу применить не валы а рельсы - самая жесткая конструкция.
При сборке будут использоваться:
1) Калиброванные валы 58 HRC диаметр 12мм
2) Конструкционный профиль 30х30мм
3) В качестве приводов двигатели: 17HS4401 (1.7A)
4) X Y - на ремнях, Z - На ШВП (хотя подумываю тоже сделать на ремне)
5) Электроника RAMPS + Arduino Mega2560 + DRV8825 + большой LCD
Пастель нагрева пока 200х200.
С конструкцией подачи пластика - пока не определился.

P\S Прекрасно понимаю, что выбрал не дешевые варианты, хотя

В первой конструкции ось Y получится ну очень уж тяжелой. Двигатели и драйвера потянут?

Добавлено спустя 7 минут 59 секунд:
aalex писал(а):
Andrew S писал(а):Крашенный пластик требует большей температуры, а если пробуксовывает со временем - значит болт грызет, поднимай температуру и охлаждай верхнюю часть экструдера.


Повышение температуры, скажем, до 280° грозит чем либо? Особенно вместе с подогревом стола до 110°.

Вы не забывайте, у вас фторопласт в хотенде. А у него рабочая температура до 260, при 320 уже терморазложение начнется. Если хотите при высоких температурах работать, то нужна металлическая втулка с отверстием 2 мм без фторопластовой трубки.
Чайнабот
Аватара пользователя
Maksium

Сообщения: 115
Зарегистрирован: 03 ноя 2013, 13:37
Откуда: Силиконовая Тайга

Re: Новичкам. Задай вопрос - получи ответ

Сообщение 3DPrinter » 02 дек 2014, 02:44

можно ли как-то заставить внешний картридер работать через AUX в Марлине?
До перепрошивки так работал, а на голом Марлине не ожил

Добавлено спустя 1 час 15 секунд:
можно ли сконвертить G-code в STL?
Аватара пользователя
3DPrinter

Сообщения: 603
Зарегистрирован: 23 янв 2014, 01:13
Откуда: Украина. Киев.
Skype: kiev_3dprinter
ФИО: Печать трехмерная

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Revenger » 02 дек 2014, 13:35

Привет. Может кто подскажет, из-за чего ReperierHost 1.0.6 не грузит модель большого размера (много мб) ?
Одну 32мБ загрузил и отпечатал, а сейчас 11мБ не могу. Виснет не начав загружать. Причем ту же 32мБ грузит (хоть и подтормаживает) а другую, что 33 что 11,5 - не.
Вин7 3гБ ОЗУ видео 256мБ сильно мало для этого?
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение porex » 02 дек 2014, 14:24

Скорей всего модель проблемная.
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Revenger » 02 дек 2014, 18:43

Возможно вы правы. Попробую другую А одна из них всё же загрузилась (грузилась около 15мин).

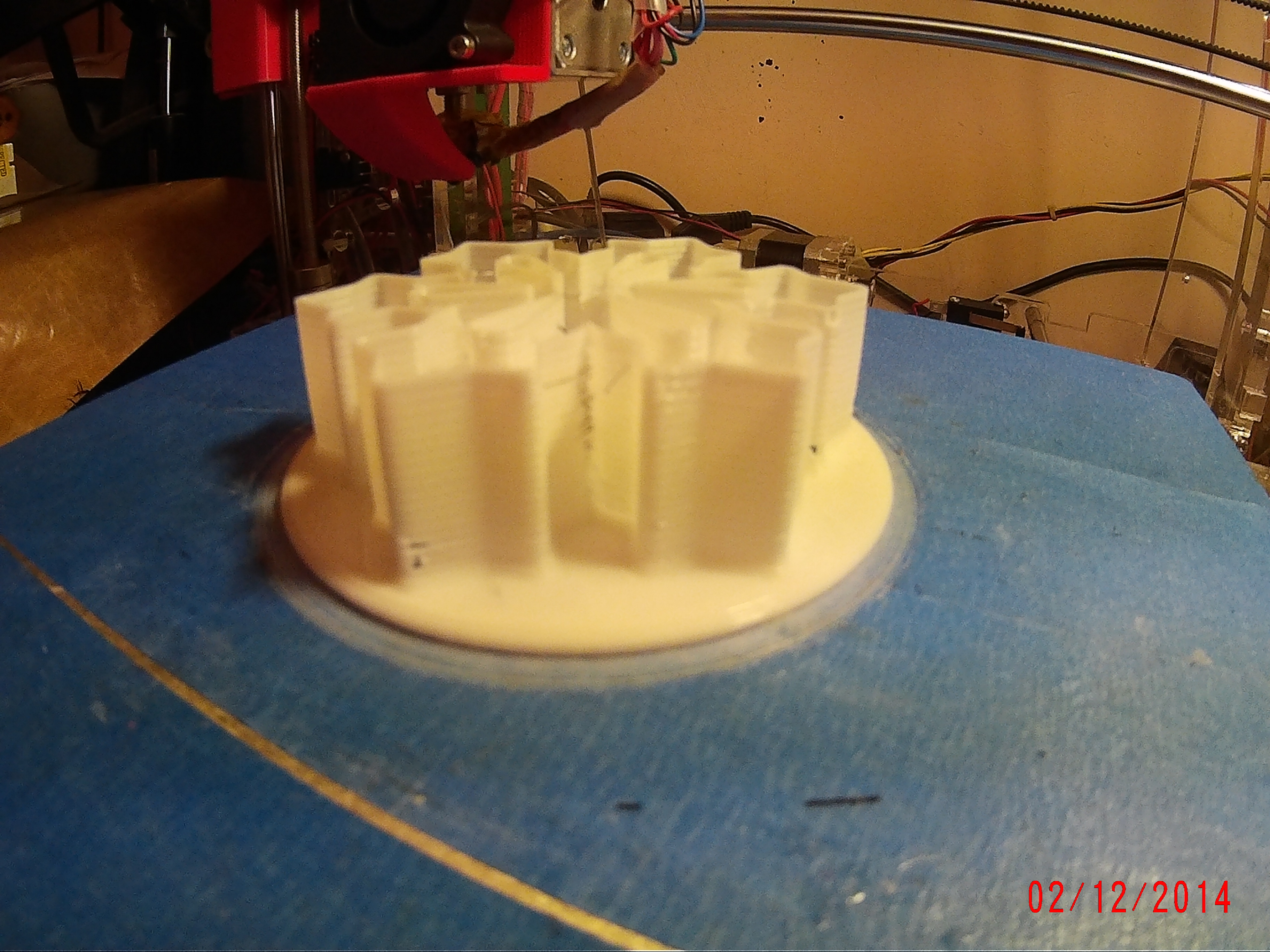

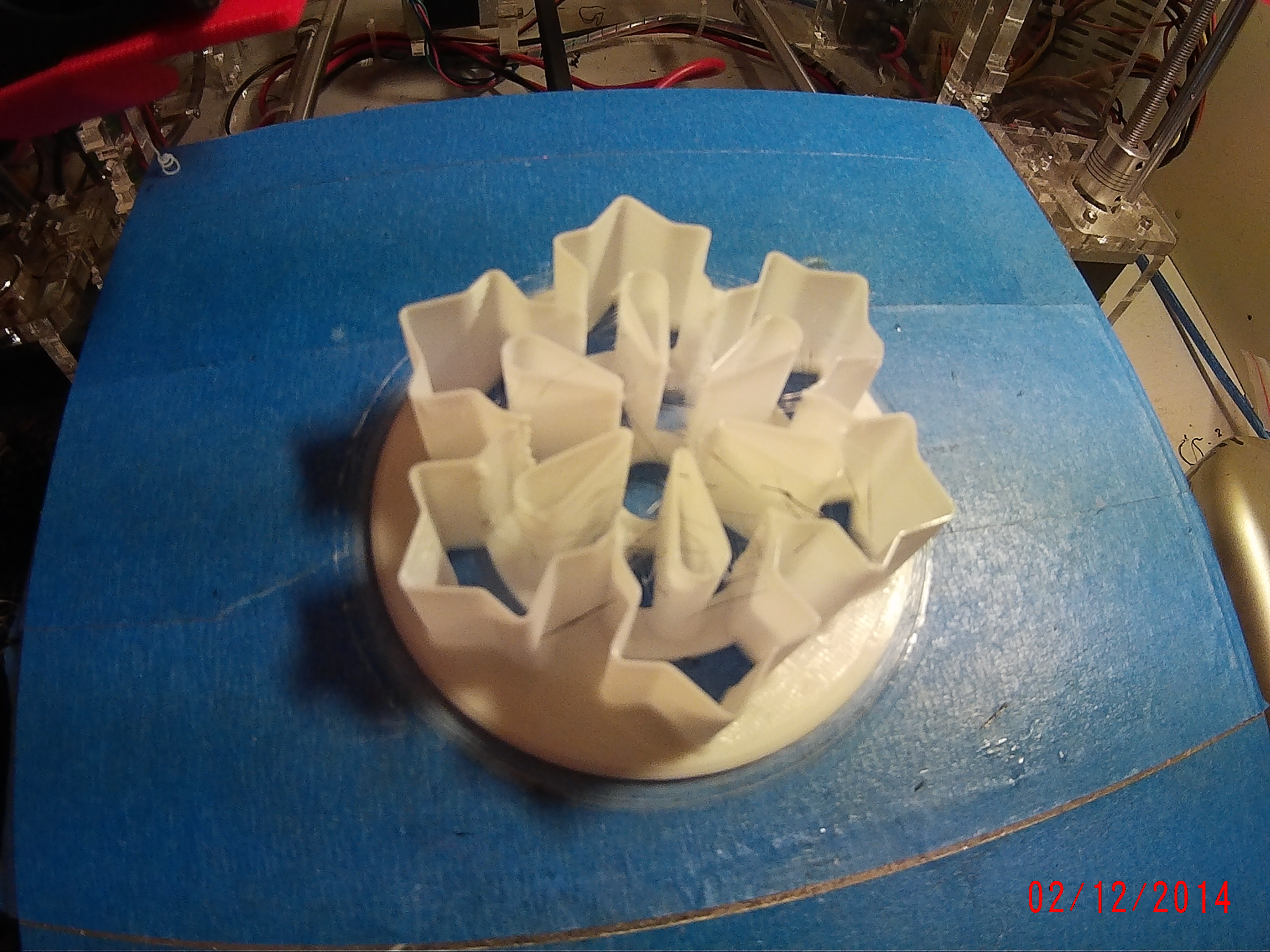

Может кто подсказать, на моем отпечатке проблема не одна похоже.. самое главное - дыры в поверхности и волосня на переходах..
Волосы это ретракт не правильно настроен?

Где что подкрутить (я в английском не силён, ковыряю методом тыка)? Кстати на АБС этого небыло вообще.
А дыры отчего на, казалось бы, безобидных участках?


температура 190град. На катушке написано 190-210. Диаметр прутка 1,7 (черный кстати 1,75 приехал, а этот какой-то худой)
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Maksium » 02 дек 2014, 21:18

Сейчас думаю над теплоизоляцией нижней части подогреваемого стола. Кто что может посоветовать на эту тему? Ну и вопрос к москвичам: где енто можно купить? Желательно недалеко от метро. Сейчас в командировке в вашем городе.
Чайнабот
Аватара пользователя
Maksium

Сообщения: 115
Зарегистрирован: 03 ноя 2013, 13:37
Откуда: Силиконовая Тайга

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Revenger » 02 дек 2014, 21:31

Вот forum107/topic11993-255.html#p266800 понаоткрывал ссылок и сижу читаю.. Как раз про стол.
Видел так же, что подкладывают гофрокартон снизу.
Себе хотел сделать из пенафола с фольгой, но мне кажется начнёт плавиться. Хотя расстояние у меня в сантиметр точно есть.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр
