Re: Новичкам. Задай вопрос - получи ответ

Сообщение obdiy » 07 дек 2014, 23:03

Господа! подскажите, как можно заставить несколько шаговых двигателей двигаться синхронно? двигателей больше двух и запараллелить не вариант, т.к. мне нужна вся их мощность будет. можно как-то отдельно подвести питание или еще как-нибудь?
obdiy

Сообщения: 114
Зарегистрирован: 18 сен 2013, 10:46

Re: Новичкам. Задай вопрос - получи ответ

Сообщение aalex » 07 дек 2014, 23:16

Печатал кто резиновой нитью? Не знаю даже как назвать правильно этот "пластик" из которого изготавливают гибкие детали. Что нужно учесть, помимо снижения скорости печати и переделки экструдера (что бы не было расстояния между подающим нить колесом и термобарьером)?
Аватара пользователя
aalex

Сообщения: 107
Зарегистрирован: 18 окт 2014, 18:53

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Акелла » 07 дек 2014, 23:19

aalex писал(а):Печатал кто резиновой нитью? Не знаю даже как назвать правильно этот "пластик" из которого изготавливают гибкие детали. Что нужно учесть, помимо снижения скорости печати и переделки экструдера (что бы не было расстояния между подающим нить колесом и термобарьером)?

если есть место куда залезти по пути к соплу, то он обязательно туда забьется, и печать встанет
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение aalex » 07 дек 2014, 23:45

Акелла писал(а):если есть место куда залезти по пути к соплу, то он обязательно туда забьется, и печать встанет


То есть еще нужен и термобарьер сплошной, без тефлона внутри =\
Аватара пользователя
aalex

Сообщения: 107
Зарегистрирован: 18 окт 2014, 18:53

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Zusul86 » 07 дек 2014, 23:47

obdiy писал(а):двигателей больше двух и запараллелить не вариант

Берете драйверов сколько вам нужно... цепляете на них моторы... и одни и те же управляющие степ/дир...
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Акелла » 08 дек 2014, 18:58

aalex писал(а):То есть еще нужен и термобарьер сплошной, без тефлона внутри =\


Не обязательно, но это "пластик" очень гибкий и любит обвернутся вокруг подающей шестренки, особенно актуально если он плохо скользит внутри.

у меня ок 1мм от шестернки до отверстия куда входит пластик, и то заворачивало его вокруг.

нужно печатать при низкой скорости 15мм/с или чтото вроде, и температуру подобрать минимально возможную чтобы хватало давить и небыло большого усилия при подаче. Если поднять температуру высоко, то будут сопли.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение nats » 08 дек 2014, 21:01

Приветсвую,

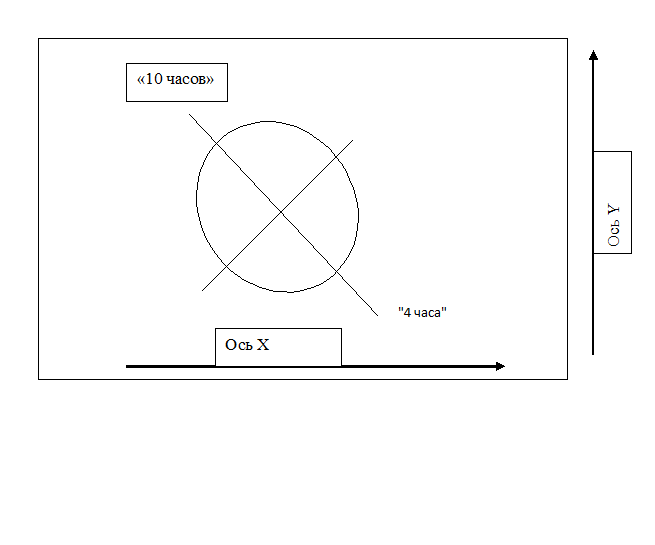

Подскажите решение такой пробдем, при печати окружностей, получаю овалы ... при этом большая ось овала через 10 и 4 часов :)
То есть овал вытянут по углом к осям у и х. В общем отобразил на рисунке.
Вложения
Рисунок проблемы
nats

Сообщения: 7
Зарегистрирован: 05 авг 2014, 22:38

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Акелла » 08 дек 2014, 21:15

nats писал(а):Приветсвую,
Подскажите решение такой пробдем, при печати окружностей, получаю овалы ... при этом большая ось овала через 10 и 4 часов :)
То есть овал вытянут по углом к осям у и х. В общем отобразил на рисунке.

Дайте угадаю у вас принтер солидоодл или его копия?
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение whale » 09 дек 2014, 02:17

Ось X и Ыгрек не перпен..перпен.. препендыкулярны ! иес ! :Yahoo!:
делаю полностью самодельный 3D принтер.
whale

Сообщения: 469
Зарегистрирован: 12 дек 2007, 05:56

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Revenger » 09 дек 2014, 03:13

Ребят, не знаю где спросить.. в теме тестов никого.. Может тут кто подскажет?

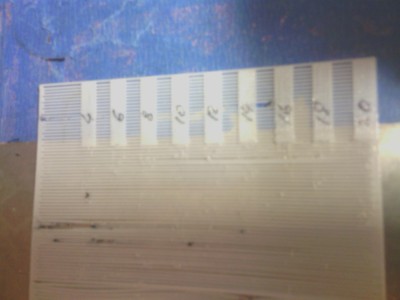

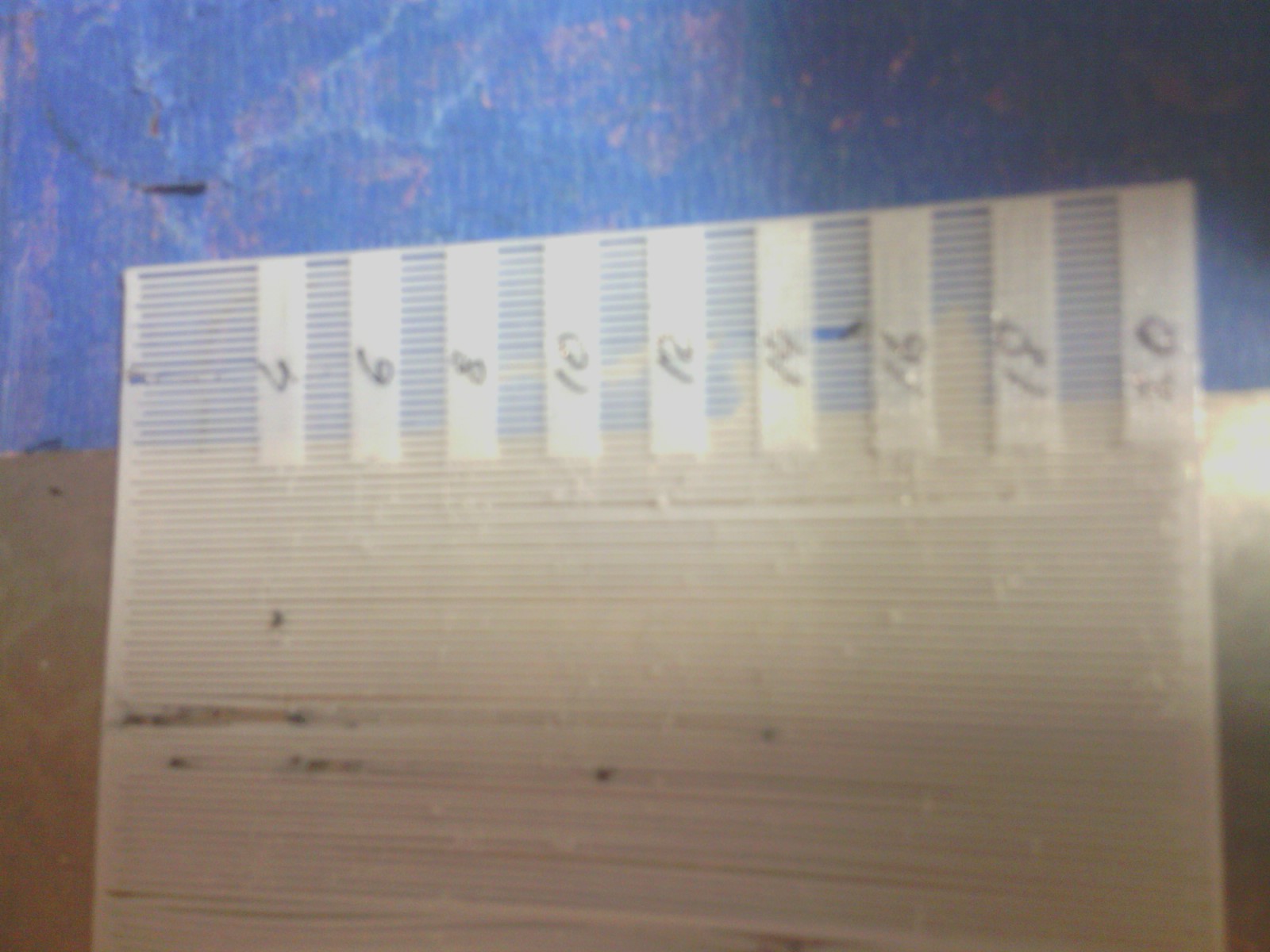

Сделал тест на ретракт, ввел в парметрах 10(!) т.к. ни 2 ни 4 .. короче вот отпечатал... на всех есть сопли! Как избавиться?
Температура была 220, сделал тест от 180 до 220 - все тесты нормальные, думал большая, поставил 192 но тоже сопли. Скорость ретракта уже 50(!), а в слайсере сам ретракт поставил 5,5 и сколько еще крутить и почему? :shock:

Пластик ПЛА китай 1,72 (по китайскому же штангелю)
хотэнд директ.
Вложения
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение byters » 09 дек 2014, 11:57

Друзья, подскажите. Попробовал сегодня замерить перемещение прутка при экструзии. Задаю экструзию 50мм, в итоге пруток перемещается на 36-39мм. Как это исправить?
byters

Сообщения: 11
Зарегистрирован: 27 ноя 2014, 17:56

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Revenger » 09 дек 2014, 12:40

Изменить кол-во шагов двигателя (увеличить) в еепром или прошивке.

Вот, например, цитата с одного ресурса:
Выдавим 30мм пластика. Теперь проверьте, на какое расстояние переместилась ваша метка на пластике. Если получилось точно 30мм, то экструдер уже откалиброван, если нет, то внесем необходимые изменения. Точную калибровку установим путем расчета реального количества шагов на мм и откорректируем прошивку.
Изначально в прошивке было установлено 700 шагов на мм. Мы выдавили 30 мм пластика.
700 х 30 = 21000 (всего шагов двигателя на перемещение 30мм пластика)
Например, если реальные замеры показали 32.6mm то расчет будет таким - 21000/32.6 = 644 шагов на мм вместо 700 в прошивке. Изменяем число шагов в файле конфигурации прошивки, заново компилируем и прошиваем контроллер. Затем повторяем процедуру измерения заново. В результате должно получится точно 30 мм выдавленного пластика.
Так же, если вы измерили 27.2mm то 21000/27.2 = 772 (772 шагов на мм вносим в файл конфигурации прошивки).

Калибровка экструдера настоятельно рекомендуется для всех видов и сортов пластика (ABS и PLA имеют разную плотность, сорта пластика одной разновидности так же могут отличаться по характеристикам), если используете разные диаметры пластикового прутка, то отдельно калибруется 3мм пластик и 1,75мм. В прошивке неиспользуемые настройки можно закомментировать и использовать по мере необходимости.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 09 дек 2014, 12:46

obdiy писал(а):Господа! подскажите, как можно заставить несколько шаговых двигателей двигаться синхронно? двигателей больше двух и запараллелить не вариант, т.к. мне нужна вся их мощность будет. можно как-то отдельно подвести питание или еще как-нибудь?

как вариант по два движка на драйвер, а сами драйверы синхронно заставить работать программно, в прошивке.
второй вариант - внешние драйверы, так вообще просто - у каждого свое питание а управляющий сигнал падавать одновременно один и тот же
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение byters » 09 дек 2014, 13:18

Изменить кол-во шагов двигателя (увеличить) в еепром или прошивке.


Подскажите как можно прошить контролер? Собрано это чудо китайской мысли на ATmel ATMEGA 42560
Последний раз редактировалось byters 09 дек 2014, 14:33, всего редактировалось 1 раз.
byters

Сообщения: 11
Зарегистрирован: 27 ноя 2014, 17:56

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Aseris » 09 дек 2014, 13:21

Revenger писал(а):Ребят, не знаю где спросить.. ... но тоже сопли.


Маркером нанеси полоски на прут, и выдави сантиметров 10-20, во время подачи проверь или равномерно идет пруток, если болт/ось подачи кривая, то прут подается неравномерно, отсюда могут быть сопли...
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python
