Re: Новичкам. Задай вопрос - получи ответ

Сообщение KBuH » 03 фев 2014, 19:21

Здравствуйте.
Есть принтер Prusa Mendel. Платы - Ramps и Arduino.
Программа - Repetier-Host. Слайсер Slic3r.
При запуске g-кода прогревает кровать, прогревает экструдер, после чего выдаёт ошибки и отрубает принтер.

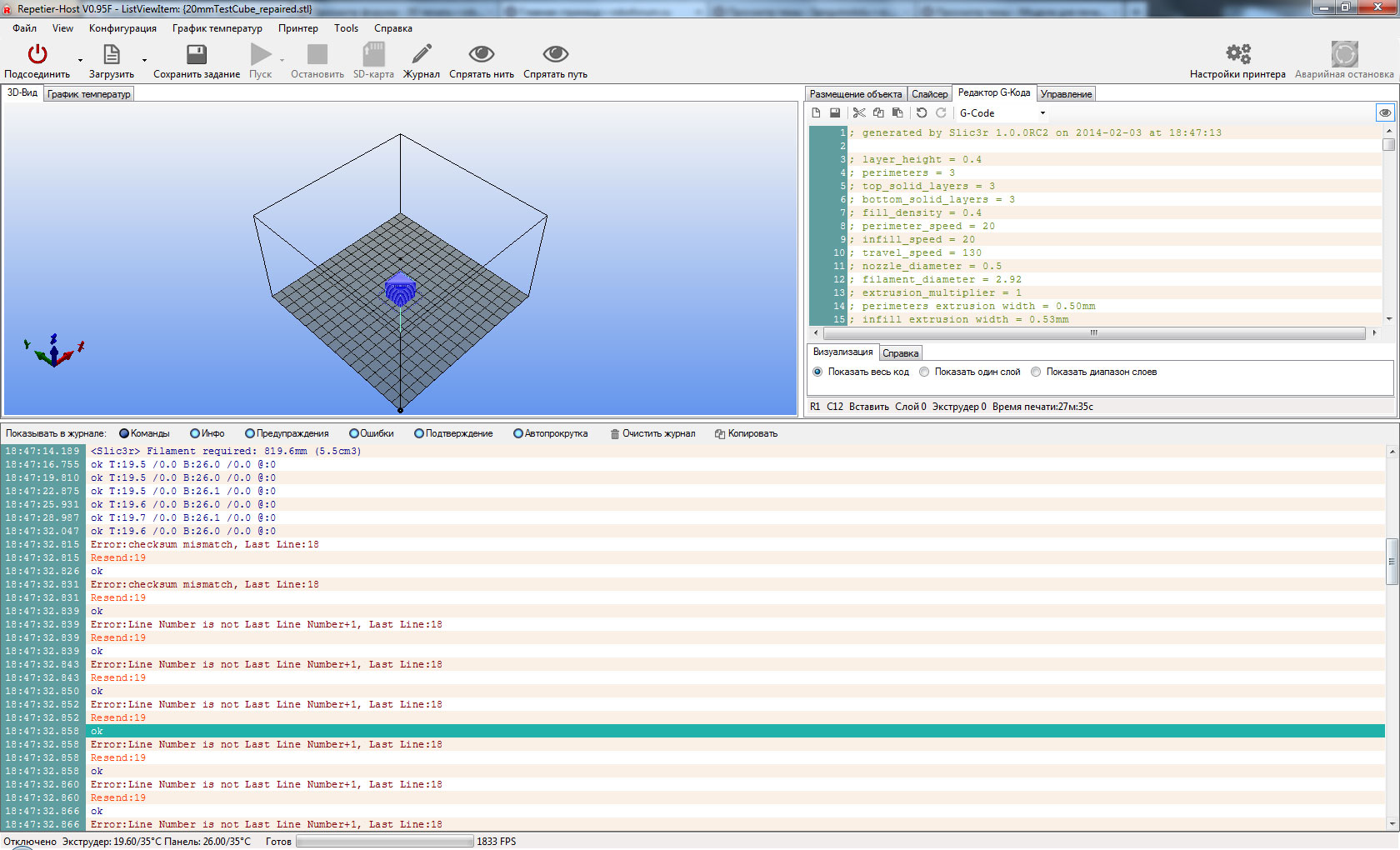

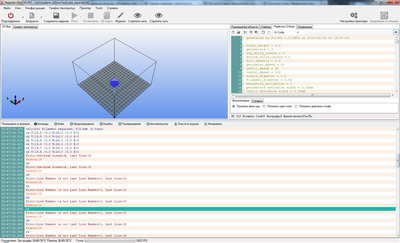

Скрин во вложении.

Что делать? =)
Заранее благодарю.
Вложения
KBuH

Сообщения: 12
Зарегистрирован: 30 авг 2013, 00:21

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Vovich70 » 03 фев 2014, 20:08

Всем добра!)
Подскажите,пожалуйста,по поводу доработки драйверов на 4988 под низкоомные моторы.Недавно где-то пролетала ссыль на забугорный форум с этой фичей.
Так в закладки не добавил,а теперь найти не могу((Там что-то было про замену одного резистора на перемычку.
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Andrew S » 03 фев 2014, 21:13

KBuH писал(а):Здравствуйте.
Есть принтер Prusa Mendel. Платы - Ramps и Arduino.
Программа - Repetier-Host. Слайсер Slic3r.
При запуске g-кода прогревает кровать, прогревает экструдер, после чего выдаёт ошибки и отрубает принтер.
Скрин во вложении.

Что делать? =)
Заранее благодарю.

Версию 0.95F я тоже не смог запустить, работаю на 0.90С Slic3r только прикрутил 1.00RC2
Аватара пользователя
Andrew S

Сообщения: 431
Зарегистрирован: 20 янв 2014, 22:44
Откуда: 21RU
прог. языки: Assembler, Basic, Arduino IDE, PHP и др.
ФИО: Андрей С

Re: Новичкам. Задай вопрос - получи ответ

Сообщение plague » 03 фев 2014, 23:08

Добрый день!

Прошу помощи вот с чем:

1. Не могу найти список команд настроечных для Sanguinololu, скорости и т.п. Должно быть где то команда + описание...

Ответ: Кое чего нашёл http://reprap.org/wiki/G-code#M203_-_Se ... m_feedrate вот, а есть на русском? С коментариями что за что отвечает?

2. При начале печати, программой Repetier-Host доходит до перемещения головки к месту печати и прога вылетает. Переустанавливал, не помогает. Причина не ясна. Все функции программы, двигать головой и т.п. работают...

Ответ: pronterface не вылетает, печатет.

3. Прошу помочь с установкой параметров скорости движения по осям, особенно парковку, во время парковки катается очень быстро, пока не допёр какие настройки за это отвечают.

Сейчас настройки такие:

>>>m503
SENDING:M503
echo:Steps per unit:
echo: M92 X160.00 Y160.00 Z6400.00 E1564.44
echo:Maximum feedrates (mm/s):
echo: M203 X500.00 Y500.00 Z5.00 E25.00
echo:Maximum Acceleration (mm/s2):
echo: M201 X100 Y100 Z1 E1000
echo:Acceleration: S=acceleration, T=retract acceleration
echo: M204 S100.00 T100.00
echo:Advanced variables: S=Min feedrate (mm/s), T=Min travel feedrate (mm/s), B=minimum segment time (ms), X=maximum XY jerk (mm/s), Z=maximum Z jerk (mm/s), E=maximum E jerk (mm/s)
echo: M205 S0.00 T0.00 B20000 X20.00 Z0.40 E5.00
echo:Home offset (mm):
echo: M206 X0.00 Y0.00 Z0.00
echo:PID settings:
echo: M301 P42.78 I6.40 D71.50

хоть как то но начал печатать :D
Последний раз редактировалось plague 04 фев 2014, 00:46, всего редактировалось 1 раз.
Printer: Prusa Mendel i2 Radus Edition / Firmware: Marlin Ver. unknown
Host: Pronterface + PaspBerry Pi + VNC / Slicer: KISSlicer x64 1.4.5.6 Pro
Filament: ABS 1.75 mm / Nozzle: my head 0.3 =)
Electronics: RepRap Sanguinololu 1.3b / 3d editor: SolidWorks, OpenScad, 3DsMax
Аватара пользователя
plague

Сообщения: 110
Зарегистрирован: 20 янв 2014, 01:14

Re: Новичкам. Задай вопрос - получи ответ

Сообщение how_eee » 04 фев 2014, 00:18

SDimok писал(а):Все свои моторы разбирал - ни один не могу удержать :)


Главное не вытаскивать намагниченный ротор из статора. Если вытащил то все, пипец. Ищи новый мотор. А ты наверное только крышку заднюю снимал.
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Новичкам. Задай вопрос - получи ответ

Сообщение 3DPrinter » 04 фев 2014, 00:34

Странная проблема с шаговиками ;(
Приехал мне новый принтер с Китая. Ноунейм. Похож на 3ю прусу. Центральный чип ATMEGA 1284P
Сутки пахал как часы.
И тут началось.
Вначале регулярно начали смещаться слои по оси Х.
Вначале редко, а потом чаще...
теперь каждый 5й слой хаотически в разные стороны
вроде и по оси Y начались проблемы
теперь и экструдер начал чудеса выдавать.
двигатель не проворачивается. дергается как маятник туда-сюда. Хотя пальцами нить проскакивает легко.

к тому же печать с ЮСБ странно себя ведет. прекращается самопроизвольно на середине детали...

В чем может быть проблема?
---------------------------------------
Механику проверил - ВСЕ ОК
БП минвел - 12,8 вольт - ВСЕ ОК
шаговики не сменные? рядом есть крутилки

Ярче всего проблема видна на работе экструдера. Видео выложил тут: http://www.youtube.com/watch?v=hB9Noqoba10

Как правильно диагностировать проблему?
До материнки добраться тяжело.
К каждому шаговику от материнки идут 4 провода, которые на мамке помечены англ. буквами:
R - зеленый
B - черный
G - синий
H - красный

Помогите, пожалуйста, понять в чем проблема.
Аватара пользователя
3DPrinter

Сообщения: 603
Зарегистрирован: 23 янв 2014, 01:13
Откуда: Украина. Киев.
Skype: kiev_3dprinter
ФИО: Печать трехмерная

Re: Новичкам. Задай вопрос - получи ответ

Сообщение -x6X9x- » 04 фев 2014, 00:48

3DPrinter писал(а):Странная проблема с шаговиками ;(
Приехал мне новый принтер с Китая. Ноунейм. Похож на 3ю прусу. Центральный чип ATMEGA 1284P
Сутки пахал как часы.
И тут началось.
Вначале регулярно начали смещаться слои по оси Х.
Вначале редко, а потом чаще...
теперь каждый 5й слой хаотически в разные стороны
вроде и по оси Y начались проблемы
теперь и экструдер начал чудеса выдавать.
двигатель не проворачивается. дергается как маятник туда-сюда. Хотя пальцами нить проскакивает легко.

к тому же печать с ЮСБ странно себя ведет. прекращается самопроизвольно на середине детали...

В чем может быть проблема?
---------------------------------------
Механику проверил - ВСЕ ОК
БП минвел - 12,8 вольт - ВСЕ ОК
шаговики не сменные? рядом есть крутилки

Ярче всего проблема видна на работе экструдера. Видео выложил тут: http://www.youtube.com/watch?v=hB9Noqoba10

Как правильно диагностировать проблему?
До материнки добраться тяжело.
К каждому шаговику от материнки идут 4 провода, которые на мамке помечены англ. буквами:
R - зеленый
B - черный
G - синий
H - красный

Помогите, пожалуйста, понять в чем проблема.


Было похожее, оказалось наводки силовых проводов от движков. Нужно экранировать от датчиков отдельно, от движков отдельно. USB желательно хороший провод с фильтрами.

Добавлено спустя 2 минуты 1 секунду:
KBuH писал(а):Здравствуйте.
Есть принтер Prusa Mendel. Платы - Ramps и Arduino.
Программа - Repetier-Host. Слайсер Slic3r.
При запуске g-кода прогревает кровать, прогревает экструдер, после чего выдаёт ошибки и отрубает принтер.
Скрин во вложении.

Что делать? =)
Заранее благодарю.


Была такая же проблема, у меня решилось прошивкой с другой скоростью порта. Изменил с 125000 на 250000.
Если не поможет пробуй печатать в пронтере.

Добавлено спустя 7 минут 30 секунд:
Ребят вопросик задавал по авто калибровке стола по оси Z. Мне дал ссылку http://roboforum.ru/forum107/topic13732.html Екатеринбуржец за что спасибо. Там не нашел для себя информации толковой. Меня интересует действительная кем-нибудь сделанная такая фишка. Задумок много как реализовать и какими способами. Больше интересует как програмно реализовать, в этом я не силён. Готов от старших братьев получить пинок в данном направлении :ROFL: .
Printer: Tree Color
Firmware: Marlin 1.0.7 RRP
Host: Pronterface , Repetier Host 0.95F, Arduino 1.0.5-r2
Slicer: Slic3r v1.0.0RC2
Filament: ABS - 1.75 mm
Nozzle: 0,35 mm
Electronics: RepRap Melzi v2.0 Master+Slave + A4982SL
Аватара пользователя
-x6X9x-

Сообщения: 18
Зарегистрирован: 27 янв 2014, 23:37
Откуда: 69 область, г.Калязин
ФИО: Алексей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение baru » 04 фев 2014, 00:59

-x6X9x- писал(а):До прошивался...Зашёл в ардуину, а там Configuration.h чистый - пипец. Комп вылетел и там ничего не осталось, как ума не приложу. Данные конечно потерял всех настроек, может знает кто как выудить ,хотя бы #define DEFAULT_AXIS_STEPS_PER_UNIT, или всего config ? По началу протоколировал все настройки, а когда без конца прошивал, забросил это дело, а память то увы...........
вы их в принтер зашить успели? М503 и читайте, что зашили.
baru

Сообщения: 212
Зарегистрирован: 11 июл 2013, 20:24
Откуда: г. Харьков

Re: Новичкам. Задай вопрос - получи ответ

Сообщение 3DPrinter » 04 фев 2014, 01:03

-x6X9x- писал(а):
3DPrinter писал(а):Странная проблема с шаговиками ;(
Приехал мне новый принтер с Китая. Ноунейм. Похож на 3ю прусу. Центральный чип ATMEGA 1284P
Сутки пахал как часы.
И тут началось.
Вначале регулярно начали смещаться слои по оси Х.
Вначале редко, а потом чаще...
теперь каждый 5й слой хаотически в разные стороны
вроде и по оси Y начались проблемы
теперь и экструдер начал чудеса выдавать.
двигатель не проворачивается. дергается как маятник туда-сюда. Хотя пальцами нить проскакивает легко.

к тому же печать с ЮСБ странно себя ведет. прекращается самопроизвольно на середине детали...

В чем может быть проблема?
---------------------------------------
Механику проверил - ВСЕ ОК
БП минвел - 12,8 вольт - ВСЕ ОК
шаговики не сменные? рядом есть крутилки

Ярче всего проблема видна на работе экструдера. Видео выложил тут: http://www.youtube.com/watch?v=hB9Noqoba10

Как правильно диагностировать проблему?
До материнки добраться тяжело.
К каждому шаговику от материнки идут 4 провода, которые на мамке помечены англ. буквами:
R - зеленый
B - черный
G - синий
H - красный

Помогите, пожалуйста, понять в чем проблема.


Было похожее, оказалось наводки силовых проводов от движков. Нужно экранировать от датчиков отдельно, от движков отдельно. USB желательно хороший провод с фильтрами.


спасибо за оперативную помощь.
поразрезал стяжки, разделил провода. датчики отдельно, движки отдельно. - не помогло.
ЮСБ провод - отличный
У Вас такая же проблема была, это когда экструдер так дергался туда-сюда? или что именно?

Что еще можно попробовать?
Аватара пользователя
3DPrinter

Сообщения: 603
Зарегистрирован: 23 янв 2014, 01:13
Откуда: Украина. Киев.
Skype: kiev_3dprinter
ФИО: Печать трехмерная

Re: Новичкам. Задай вопрос - получи ответ

Сообщение baru » 04 фев 2014, 01:17

3DPrinter писал(а):Странная проблема с шаговиками ;(
<...>двигатель не проворачивается. дергается как маятник туда-сюда. Хотя пальцами нить проскакивает легко.
<...>В чем может быть проблема?
<...>Как правильно диагностировать проблему?
До материнки добраться тяжело.
<...>Помогите, пожалуйста, понять в чем проблема.
у меня похожие симптомы были при сгорании драйвера, он так подергался, правда амплитудой побольше, и сдох. доберитесь до платы, переставьте экструдер на другой драйвер или ось на драйвер экструдера. погоняйте его в репитере или пронтерфейсе.

Добавлено спустя 4 минуты 33 секунды:
-x6X9x- писал(а):Больше интересует как програмно реализовать, в этом я не силён.
насколько мне известно, в прошивке марлин, велосипед уже изобретен.
//============================= Bed Auto Leveling ===========================

//#define ENABLE_AUTO_BED_LEVELING // Delete the comment to enable (remove // at the start of the line)
baru

Сообщения: 212
Зарегистрирован: 11 июл 2013, 20:24
Откуда: г. Харьков

Re: Новичкам. Задай вопрос - получи ответ

Сообщение 3DPrinter » 04 фев 2014, 02:02

baru писал(а):
3DPrinter писал(а):Странная проблема с шаговиками ;(
<...>двигатель не проворачивается. дергается как маятник туда-сюда. Хотя пальцами нить проскакивает легко.
<...>В чем может быть проблема?
<...>Как правильно диагностировать проблему?
До материнки добраться тяжело.
<...>Помогите, пожалуйста, понять в чем проблема.
у меня похожие симптомы были при сгорании драйвера, он так подергался, правда амплитудой побольше, и сдох. доберитесь до платы, переставьте экструдер на другой драйвер или ось на драйвер экструдера. погоняйте его в репитере или пронтерфейсе.


странно что возникли проблемы с несколькими драйверами одновременно.

как проверить правильное ли напряжение подается на двигатель?
Что за крутилка возле драйвера? Что она регулирует и стоит ли ее крутить?
Аватара пользователя
3DPrinter

Сообщения: 603
Зарегистрирован: 23 янв 2014, 01:13
Откуда: Украина. Киев.
Skype: kiev_3dprinter
ФИО: Печать трехмерная

Re: Новичкам. Задай вопрос - получи ответ

Сообщение kindrat » 04 фев 2014, 08:21

Разобрался со своими драйверами. Китайцы немного "оптимизировали" референсный дизайн драйверов, в итоге максимальный ток, который можно выставить родным подстроечником - примерно 1 А, для осей достаточно в принципе. На драйвере экструдера поменял подстроечник с 10К на 50К, теперь можно ток почти 2 А выставлять, при таком токе экструдер крутит хорошо, но драйвер быстро перегревается и уходит в тепловую защиту, буду ставить радиаторы и кулер для охлаждения рампса. Всем спасибо за помощь!
З.Ы. Не китайцы модифицировали, а приехали ко мне Stepstick вместо Pololu, когда заказывал - не разбирался что есть что. У степстиков по умолчанию максимальный ток 1 А.
Последний раз редактировалось kindrat 05 фев 2014, 09:34, всего редактировалось 1 раз.
kindrat

Сообщения: 207
Зарегистрирован: 13 мар 2013, 14:31
Откуда: Химки

Re: Новичкам. Задай вопрос - получи ответ

Сообщение plague » 04 фев 2014, 10:19

Коллеги!

На предыдущей странице мой вопрос, не проходите мимо.

Заранее БлагоДарю!!! :)
Printer: Prusa Mendel i2 Radus Edition / Firmware: Marlin Ver. unknown
Host: Pronterface + PaspBerry Pi + VNC / Slicer: KISSlicer x64 1.4.5.6 Pro
Filament: ABS 1.75 mm / Nozzle: my head 0.3 =)
Electronics: RepRap Sanguinololu 1.3b / 3d editor: SolidWorks, OpenScad, 3DsMax
Аватара пользователя
plague

Сообщения: 110
Зарегистрирован: 20 янв 2014, 01:14

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Dimitri » 04 фев 2014, 10:30

3DPrinter писал(а):странно что возникли проблемы с несколькими драйверами одновременно.

как проверить правильное ли напряжение подается на двигатель?
Что за крутилка возле драйвера? Что она регулирует и стоит ли ее крутить?

Не просто стоит а нужно, это регуляторы тока который будет проходить через двигатели. Обычно их выставляют так чтобы и крутились хороше и не сильно шумели, если выставить много то драйверы буду греться если выставить мало то двигатели на будут вращаться или будут пропускать шаги.
Настраивают драйверы следующим образом, выкручивают регулятор в 0 поле чего проворачивают по часовой стрелки на четверть, запускают долгое перемещение двигателя и в зависимости от поведения драйвера/двигателя вращают регулятор (уменьшение против часовой стрелку, увеличение по часовой стрелки).

Добавлено спустя 3 минуты 58 секунд:
plague писал(а):...

3. Прошу помочь с установкой параметров скорости движения по осям, особенно парковку, во время парковки катается очень быстро, пока не допёр какие настройки за это отвечают.

Сейчас настройки такие:

echo:Maximum feedrates (mm/s):
echo: M203 X500.00 Y500.00 Z5.00 E25.00

...

насколько я помню это нужно уменьшить, остальное в настройках слайсера.
Дорогу осилит идущий.
Аватара пользователя
Dimitri

Сообщения: 144
Зарегистрирован: 26 ноя 2008, 16:44
Откуда: Москва
Skype: wayfarerdimitri
прог. языки: VC++, немного asm, php, jScript,XSLT,LUA

Re: Новичкам. Задай вопрос - получи ответ

Сообщение plague » 04 фев 2014, 10:35

Это как раз уменьшенные параметры и с ними в ручном режиме работает отлично. А вот в режиме парковки оси двигаются очень быстро, если для Х У пофигу, то Z реально тупит, рассинхронизация, пропуск шагов и т.п.

Как это поправить?
Printer: Prusa Mendel i2 Radus Edition / Firmware: Marlin Ver. unknown
Host: Pronterface + PaspBerry Pi + VNC / Slicer: KISSlicer x64 1.4.5.6 Pro
Filament: ABS 1.75 mm / Nozzle: my head 0.3 =)
Electronics: RepRap Sanguinololu 1.3b / 3d editor: SolidWorks, OpenScad, 3DsMax
Аватара пользователя
plague

Сообщения: 110
Зарегистрирован: 20 янв 2014, 01:14

Пред.След.

Вернуться в 3D печать

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 7
