Re: Новичкам. Задай вопрос - получи ответ

Сообщение Andrew S » 04 фев 2014, 10:51

Plague
Если в Wiki нет на русском, то вряд ли где есть.
За скорость во время парковки отвечает:
#define HOMING_FEEDRATE {50*60, 50*60, 1*60, 0}
в configuration.h
Кроме скорости есть еще ускорение, оно также влияет на скорость
#define DEFAULT_MAX_ACCELERATION.
и ограничивается максимальной скоростью
#define DEFAULT_MAX_FEEDRATE
Причем для печати используется другая переменная ускорения (mm/s^2):
#define DEFAULT_ACCELERATION
Для перемещения вручную в
configuration_adv.h
есть
#define MANUAL_FEEDRATE
Аватара пользователя
Andrew S

Сообщения: 431
Зарегистрирован: 20 янв 2014, 22:44
Откуда: 21RU
прог. языки: Assembler, Basic, Arduino IDE, PHP и др.
ФИО: Андрей С

Re: Новичкам. Задай вопрос - получи ответ

Сообщение plague » 04 фев 2014, 11:19

По идее эти все скорости и ускорения, т.е. параметры ПИД регулятора должны настраиваться программно, т.е. через консоль. :roll:
Printer: Prusa Mendel i2 Radus Edition / Firmware: Marlin Ver. unknown
Host: Pronterface + PaspBerry Pi + VNC / Slicer: KISSlicer x64 1.4.5.6 Pro
Filament: ABS 1.75 mm / Nozzle: my head 0.3 =)
Electronics: RepRap Sanguinololu 1.3b / 3d editor: SolidWorks, OpenScad, 3DsMax
Аватара пользователя
plague

Сообщения: 110
Зарегистрирован: 20 янв 2014, 01:14

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Diag2all » 04 фев 2014, 11:28

-x6X9x- писал(а):
3DPrinter писал(а):Добавлено спустя 7 минут 30 секунд:
Ребят вопросик задавал по авто калибровке стола по оси Z. Мне дал ссылку http://roboforum.ru/forum107/topic13732.html Екатеринбуржец за что спасибо. Там не нашел для себя информации толковой. Меня интересует действительная кем-нибудь сделанная такая фишка. Задумок много как реализовать и какими способами. Больше интересует как програмно реализовать, в этом я не силён. Готов от старших братьев получить пинок в данном направлении :ROFL: .

только программно "авто калибровку" никак не сделать. на ось Z ставится датчик (можно сделать его самому,фото и видео есть в сети ) идея не плохая но проблема опять в том что датчик самодельный и от его точность зависит качество калибровки.
И я считаю что все это ерунда.. программная калибровка оси Z каждый раз перед запуском принтера (для педантов можно каждый раз перед печатью ) проще и точнее в 10ки раз (занимает 2-3 минуты и позволяет компенсировать кривизну стола которая постоянно увеличивается)... но народ че-то или не понимает о чем речь или ума не хватает.. а жаль
i3 Arduino2560+RAMPS 1.3+LCD
Diag2all

Сообщения: 58
Зарегистрирован: 25 ноя 2013, 21:23
Откуда: Шанхай

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Andrew S » 04 фев 2014, 11:36

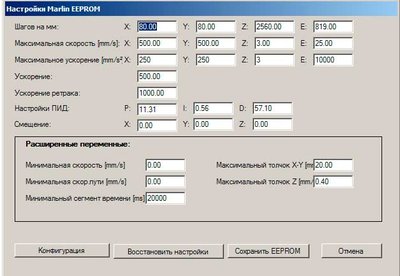

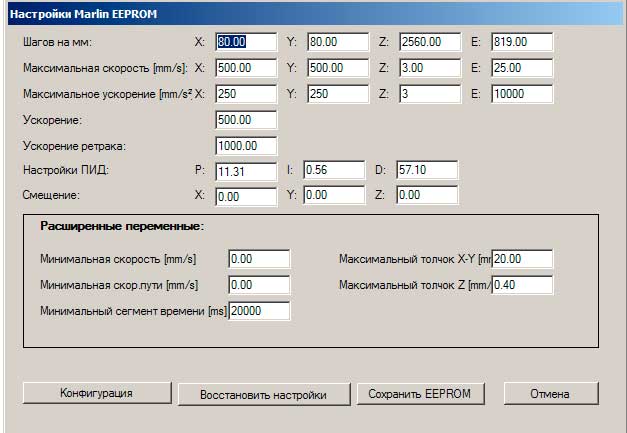

Вот что можно поменять командами (на скрине), и я не вижу тут отдельно скорости и ускорения при парковке. А в прошивке они есть, и у меня тоже 1 двигатель пробуксовывал на оси Z. Причем при определении нуля нормально, а перед печатью был ужасный звук и пробуксовка. Я менял и параметры скорости и ускорения, но теперь у меня маленькая скорость при смене слоя, а это уже новые проблемы. Теперь пока ось провернет на новый слой, пластик стекает в точку, и при движении в новом слое образуется разрыв. И с этим возможно у вас будут проблемы, поэтому на будущее - ищите Spiral vase. Удачи
Вложения
eeprom repetier-host
Аватара пользователя
Andrew S

Сообщения: 431
Зарегистрирован: 20 янв 2014, 22:44
Откуда: 21RU
прог. языки: Assembler, Basic, Arduino IDE, PHP и др.
ФИО: Андрей С

Re: Новичкам. Задай вопрос - получи ответ

Сообщение plague » 04 фев 2014, 11:49

БлагоДарю всех за помощь.

Не хотелось бы прошивку ковырять... :(
Printer: Prusa Mendel i2 Radus Edition / Firmware: Marlin Ver. unknown
Host: Pronterface + PaspBerry Pi + VNC / Slicer: KISSlicer x64 1.4.5.6 Pro
Filament: ABS 1.75 mm / Nozzle: my head 0.3 =)
Electronics: RepRap Sanguinololu 1.3b / 3d editor: SolidWorks, OpenScad, 3DsMax
Аватара пользователя
plague

Сообщения: 110
Зарегистрирован: 20 янв 2014, 01:14

Re: Новичкам. Задай вопрос - получи ответ

Сообщение denim » 04 фев 2014, 12:34

3DPrinter писал(а):У Вас такая же проблема была, это когда экструдер так дергался туда-сюда? или что именно?

Была. Обрыв одной фазы.
denim

Сообщения: 280
Зарегистрирован: 12 окт 2012, 13:32
Откуда: Sevastopol

Re: Новичкам. Задай вопрос - получи ответ

Сообщение _sa_ » 04 фев 2014, 18:30

Как в Марлине изменить скорость вращения вентилятора на хотенде?

Какой кусок текста ковырять?

Спасибо
_sa_

Сообщения: 23
Зарегистрирован: 29 май 2013, 19:38

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Andrew S » 04 фев 2014, 18:53

А зачем ее там ковырять? Ее можно ограничить, но ограничить можно и в слайсере. Или в управляющей программе.
Код M106, M107 отключить
Значение от 0-255
Пример M106 S225
http://reprap.org/wiki/G-code#M106:_Fan_On
Аватара пользователя
Andrew S

Сообщения: 431
Зарегистрирован: 20 янв 2014, 22:44
Откуда: 21RU
прог. языки: Assembler, Basic, Arduino IDE, PHP и др.
ФИО: Андрей С

Re: Новичкам. Задай вопрос - получи ответ

Сообщение _sa_ » 04 фев 2014, 20:37

Вот спасибо!

А я уже бегал по листингам Марлина...
_sa_

Сообщения: 23
Зарегистрирован: 29 май 2013, 19:38

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Vovich70 » 04 фев 2014, 21:32

Сам спросил-сам отвечаю))Доктор,это диагноз?))
Значится,нашел я этот блог про драйвера и малоомные движки.Вот ссыль http://hydraraptor.blogspot.ru/2012/04/stepstuck.html
Но я так и не понял,что они этим добиваются?Перестают шаги пропускаться?Может кто получше инглиш знает,чем гугл транслейт?)
И ещё выяснил,что на успешно сожженных мной драйверах R4 был не 10кОм,как в даташите и на свежекупленных,а 150 Ом...Ох уж эти китайские доработки.
Может,тут кто-то себе уже доработку такую проводил?
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Andrew S » 05 фев 2014, 08:52

Repetier-Host же!
Конфигурация->Конфигурация EEPROM
Я пользуюсь 0.90С, в последней версии 0.95F какие то проблемы с передачей кода при печати, просто отсылает и не дожидается ответа.
Аватара пользователя
Andrew S

Сообщения: 431
Зарегистрирован: 20 янв 2014, 22:44
Откуда: 21RU
прог. языки: Assembler, Basic, Arduino IDE, PHP и др.
ФИО: Андрей С

Re: Новичкам. Задай вопрос - получи ответ

Сообщение saleenes7 » 05 фев 2014, 09:27

Доброго времени суток! Сразу извиняюсь, если такой вопрос уже был, просто поиск ничего не дал.
В общем, строю 3d принтер (с дельта координатами). Где-то приблизительно как Росток.
Возник вопрос, какой софт использовать?
Используемая электроника: ramp 1.4 + arduino mega 2560. Прошивку планирую использовать Marlin, модифицированную под дельта координаты (это единственный вариант, который нашелся. может есть еще какие-нибудь прошивки, кто знает?), слайсер Slic3r и хост - Repetier-Host.
Удачный ли это вариант и будет ли это все работать вместе? Может есть другие, более удачные, решения?
p.s: в этом деле я пока очень новичок.. :)
saleenes7

Сообщения: 15
Зарегистрирован: 05 фев 2014, 09:16

Re: Новичкам. Задай вопрос - получи ответ

Сообщение porex » 05 фев 2014, 11:54

Кто-нибудь использует Pronterface под Linux'ом(Ubuntu,Mint)? Не могу подключиться к Arduino, точнее жму коннект, вижу на LCD RAMP'а, что контроллер перезагрузился, а pronterface пишет connecting и молчит. Такое ощущение что он не принимает от контроллера ничего. Arduino IDE стоит. В винде все работает нормально. Pronterface брал с github'а, правда установить не смог, запускаю папки.

Добавлено спустя 3 минуты 26 секунд:
Попробовал запустить от root'а, пишет: "Attempted to write invalid text to console, which could be due to an invalid baudrate", но скорость точно правильная стоит.
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Новичкам. Задай вопрос - получи ответ

Сообщение hatr3d » 05 фев 2014, 13:31

Доброго всем времени суток.
Замучался я с подключением моторов. По всякому пробовал, ничего не выходит. Подскажите как протестировать Sanguinololu, драйверы и шаговые двигатели на работоспособность..
hatr3d

Сообщения: 17
Зарегистрирован: 06 ноя 2013, 13:59

Re: Новичкам. Задай вопрос - получи ответ

Сообщение _sa_ » 05 фев 2014, 13:58

Andrew S писал(а):А зачем ее там ковырять? Ее можно ограничить, но ограничить можно и в слайсере. Или в управляющей программе.
Код M106, M107 отключить
Значение от 0-255
Пример M106 S225
http://reprap.org/wiki/G-code#M106:_Fan_On


Мысль была хорошая, но в Жкодах Кислайсер уже ставит вкл/выкл без скорости. Вот как тут быть? Где что ковырнуть чтобы решить проблему системно?

Я понимаю, что можно контекстной заменой, но это корявое решение.
_sa_

Сообщения: 23
Зарегистрирован: 29 май 2013, 19:38
