Новичкам. Задай вопрос - получи ответ

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Andrew S » 05 фев 2014, 14:33

_sa_

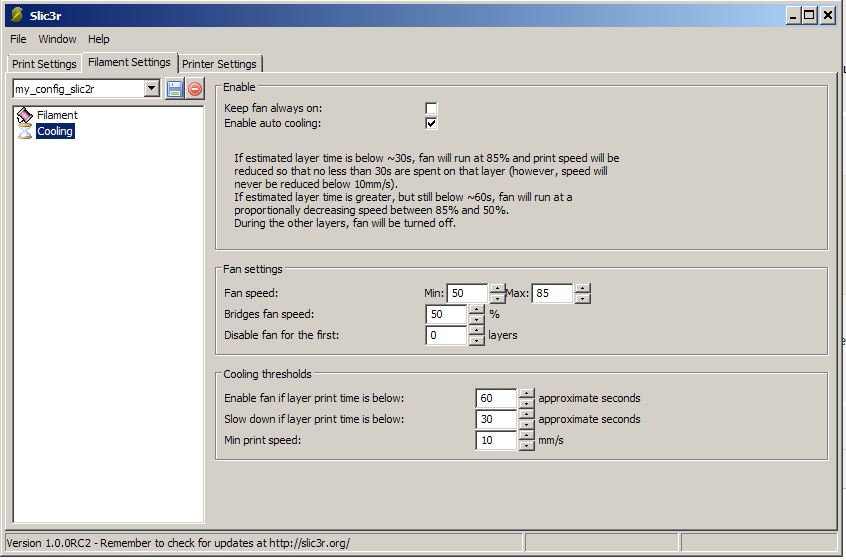

Я вот в Слайсере ставлю ограничение минимум максимум и вентилятор отлично справляется.
По завершении первого слоя включается вентилятор на 85% (столько задал), а затем скорость падает с увеличением высоты.

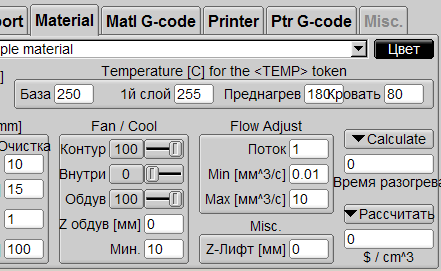

А в Kisslicer тоже есть настройка вентилятора, но я им не пользуюсь - пишет Unregistered.
Вложения
Kisslicer_fan
slic3r_fan
Аватара пользователя
Andrew S

Сообщения: 431
Зарегистрирован: 20 янв 2014, 22:44
Откуда: 21RU
прог. языки: Assembler, Basic, Arduino IDE, PHP и др.
ФИО: Андрей С

Re: Новичкам. Задай вопрос - получи ответ

Сообщение _sa_ » 05 фев 2014, 14:33

Все. Стоп!

Разобрался. В кислайсере есть команды для вкл и выкл. Туда надо просто дописать скорость. Спасибо!
_sa_

Сообщения: 23
Зарегистрирован: 29 май 2013, 19:38

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Andrew S » 05 фев 2014, 16:04

hatr3d писал(а):Доброго всем времени суток.
Замучался я с подключением моторов. По всякому пробовал, ничего не выходит. Подскажите как протестировать Sanguinololu, драйверы и шаговые двигатели на работоспособность..

Сделайте нормальное фото с нормальным светом.

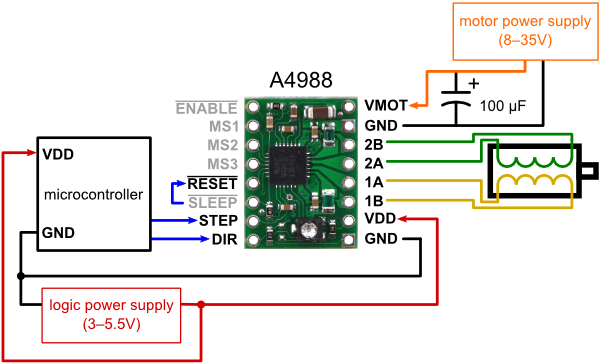

Проверьте напряжение питания, Vmot которое, там должно быть 12В.
Вложения
Аватара пользователя
Andrew S

Сообщения: 431
Зарегистрирован: 20 янв 2014, 22:44
Откуда: 21RU
прог. языки: Assembler, Basic, Arduino IDE, PHP и др.
ФИО: Андрей С

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alexeus » 05 фев 2014, 20:01

Как изменить положение модели в формате stl? Моделировал в солиде, экспортировал в stl, когда загрузил в слайсер оказалось что она низом вверх ориентирована (низ должен быть на платформе, а он вверху).
ЗЫ: или может кто в курсе как в солиде поменять положение модели, что бы передняя плоскость стала задней, и потом уже экспортировать в stl.
Интересная вещь, сделал 3D Принтер по своим соображениям, потом увидел его в интернете- оказалось это Mendel Aluminium )))
Alexeus

Сообщения: 158
Зарегистрирован: 22 май 2013, 08:41

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Andrew S » 05 фев 2014, 20:38

А с какой программы печатаете?
В Repetier-Host не найти - трудно.
Можно также через OpenSCAD перевернуть:
Код: Выделить всёРазвернуть
rotate([45,0,0]) import_stl(“Ваш_файл.stl“);

После rotate поворот вокруг оси х,y,z
Вложения
Аватара пользователя
Andrew S

Сообщения: 431
Зарегистрирован: 20 янв 2014, 22:44
Откуда: 21RU
прог. языки: Assembler, Basic, Arduino IDE, PHP и др.
ФИО: Андрей С

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alexeus » 05 фев 2014, 20:57

Печатаю через пронтерфейс. а как в опенскаде открыть stl? скачал, но он только свои файлы вроде открывает.
где вот это писать:
Код: Выделить всёРазвернуть
 rotate([45,0,0]) import_stl(“Ваш_файл.stl“);
?

вот ругается на что то:
Код: Выделить всёРазвернуть
Module cache size: 0 modules
Compiling design (CSG Tree generation)...
DEPRECATED: The import_stl() module will be removed in future releases. Use import() instead.
Rendering Polygon Mesh using CGAL...
PolySets in cache: 2
PolySet cache size in bytes: 0
CGAL Polyhedrons in cache: 3
CGAL cache size in bytes: 0
Total rendering time: 0 hours, 0 minutes, 0 seconds
WARNING: No top level geometry to render
Интересная вещь, сделал 3D Принтер по своим соображениям, потом увидел его в интернете- оказалось это Mendel Aluminium )))
Alexeus

Сообщения: 158
Зарегистрирован: 22 май 2013, 08:41

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Andrew S » 05 фев 2014, 21:17

файл просто перетащите в левое окошко OpenScad-а и допишите в начало rotate([45,0,0])
Пример:
Код: Выделить всёРазвернуть
 rotate([45,0,0]) import("G:/ya.disk/My project/3D-printer/For_print/hobbing_thing_for_608.stl");

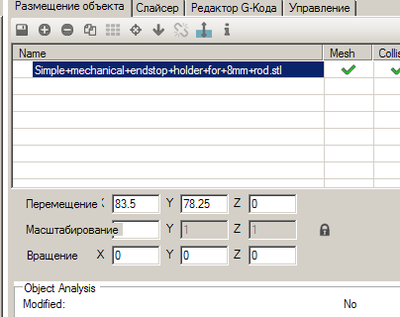

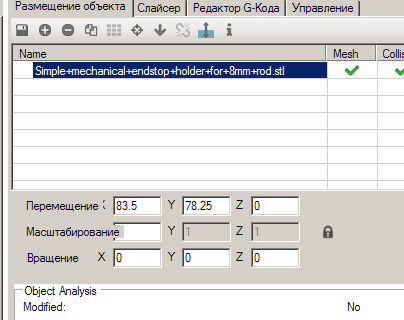

А еще можно открыть в Repetier-Host повернуть как надо и сохранить в stl, посмотрите внимательно на скрин кот я высылал, там дискета нарисована.
Последний раз редактировалось Andrew S 05 фев 2014, 21:22, всего редактировалось 1 раз.
Аватара пользователя
Andrew S

Сообщения: 431
Зарегистрирован: 20 янв 2014, 22:44
Откуда: 21RU
прог. языки: Assembler, Basic, Arduino IDE, PHP и др.
ФИО: Андрей С

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alexeus » 05 фев 2014, 21:22

Получилось перевернуть. Спасибо! )
Интересная вещь, сделал 3D Принтер по своим соображениям, потом увидел его в интернете- оказалось это Mendel Aluminium )))
Alexeus

Сообщения: 158
Зарегистрирован: 22 май 2013, 08:41

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Woral » 05 фев 2014, 23:01

Подскажите, как на практике ведут себя принтеры с 2мя экструдерами? Не задевает ли второй экструдер при печати больших объектов?

Пытался ли кто-нибудь реализовать печать двумя прутками из одного сопла?

Пытался ли кто-нибудь поставить головки по принципу качели - балансира?
Woral

Сообщения: 10
Зарегистрирован: 05 фев 2014, 22:55

Re: Новичкам. Задай вопрос - получи ответ

Сообщение plague » 05 фев 2014, 23:39

А кака оптимальная температура для ABS пластика?
Printer: Prusa Mendel i2 Radus Edition / Firmware: Marlin Ver. unknown
Host: Pronterface + PaspBerry Pi + VNC / Slicer: KISSlicer x64 1.4.5.6 Pro
Filament: ABS 1.75 mm / Nozzle: my head 0.3 =)
Electronics: RepRap Sanguinololu 1.3b / 3d editor: SolidWorks, OpenScad, 3DsMax
Аватара пользователя
plague

Сообщения: 110
Зарегистрирован: 20 янв 2014, 01:14

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Vovich70 » 06 фев 2014, 00:09

Оптимальна кака така,чтоб не кипела и не забивала голову)
А если по теме),то АБС разные бывают.Кому 210 нормально,а кому и 260 впритык.
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Andrew S » 06 фев 2014, 00:37

plague писал(а):А кака оптимальная температура для ABS пластика?

Тянущийся волос - признак перегретого пластика, опускайте на 5 градусов и тяните за кончик торчащий с экструдера. Для первого слоя можно температуру задать на 5 градусов выше номинального.
Аватара пользователя
Andrew S

Сообщения: 431
Зарегистрирован: 20 янв 2014, 22:44
Откуда: 21RU
прог. языки: Assembler, Basic, Arduino IDE, PHP и др.
ФИО: Андрей С

Re: Новичкам. Задай вопрос - получи ответ

Сообщение 3DPrinter » 06 фев 2014, 03:05

можно ли заменить нагревательный элемент экструдера 12 вольт на 24 вольта? Есть в наличии 24вольовая грелка. 12вольтовый нагревательный элемент сгорел ;( Я так понимаю, что отремонтировать его нельзя.
Аватара пользователя
3DPrinter

Сообщения: 603
Зарегистрирован: 23 янв 2014, 01:13
Откуда: Украина. Киев.
Skype: kiev_3dprinter
ФИО: Печать трехмерная

Re: Новичкам. Задай вопрос - получи ответ

Сообщение 3DPrinter » 06 фев 2014, 04:15

Роберт писал(а):
3DPrinter писал(а):можно ли заменить нагревательный элемент экструдера 12 вольт на 24 вольта? Есть в наличии 24вольовая грелка. 12вольтовый нагревательный элемент сгорел ;( Я так понимаю, что отремонтировать его нельзя.

Если у вас рампс то думаю нельзя так как те же 12в подаются на ШД дрова...если подать 24в то они пойдут так же и на все элементы кроме ардуино, надо разъедеинить по питанию транзистор управления нагревателем для такого питания...Если не разбираетесь в схемах рампса то лучше не вмешиваться в такое дело по разделению питания FET транзисторов.


Не совсем правильно сконфигурировал вопрос
Могу ли я к 12вольтовому выходу материнки подключить 24хвольтовый нагревательный элемент?
Чем это чревато?
Аватара пользователя
3DPrinter

Сообщения: 603
Зарегистрирован: 23 янв 2014, 01:13
Откуда: Украина. Киев.
Skype: kiev_3dprinter
ФИО: Печать трехмерная

Re: Новичкам. Задай вопрос - получи ответ

Сообщение 3DPrinter » 06 фев 2014, 04:25

нагреватель не звонится совсем
сами провода звонятся от и до. Обрыв где-то внутри нагревательного цилиндра ;(

Добавлено спустя 1 минуту 17 секунд:
Роберт писал(а):
3DPrinter писал(а):
Не совсем правильно сконфигурировал вопрос
Могу ли я к 12вольтовому выходу материнки подключить 24хвольтовый нагревательный элемент?
Чем это чревато?

Нагреватель не выдаст необходимую мощность, ничего с бордом не произойдет,пластик не будет плавиться, не доберет необходимого Т так как сопративление нагревателя будет выше в 2 раза.
Вы проверяли нагреватель тестером, звонится или глухо?Должно быть от 3 до 6 ом... если звонится то проверьте предохранитель на плате рампса( квадратные как керамические конеденсаторы,стоят прямо перед разъемом питания, это предохранители, может их убило...проверьте, прозвоните.Прозвонка с отключенным питанием, полностью!

А если через step up преобразователь поднять напряжение до 24х вольт? Или преобразователь не вытянет?
Аватара пользователя
3DPrinter

Сообщения: 603
Зарегистрирован: 23 янв 2014, 01:13
Откуда: Украина. Киев.
Skype: kiev_3dprinter
ФИО: Печать трехмерная
