Re: Новичкам. Задай вопрос - получи ответ

Сообщение Stix1191 » 22 мар 2017, 14:36

Krypt писал(а):Импонирует конструкция Prusa i3, бОльшую часть её деталей можно изготовить с помощью дрели и лобзика.


Собирал я когда-то прюшу, да реально можно из говна и палок собрать, потом плюнул и разобрав прюшу, собрал Ultimaker и очень доволен. Из тех ньансов, что я знаю по прюше это синхронизация оси З, инерционность детали на столе, как-то надо укрывать от сквозняков при печати абс и стоять должен обязательно на прямой поверхности, а лучше прикрутить к этой самой поверхности.
По принтеру Зав - много хороших отзывов, но не забывайте, что он на рельсах, потому считайте бюджет.

Добавлено спустя 5 минут 9 секунд:

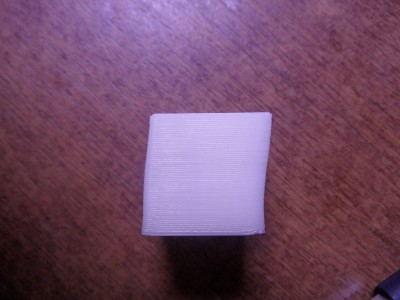

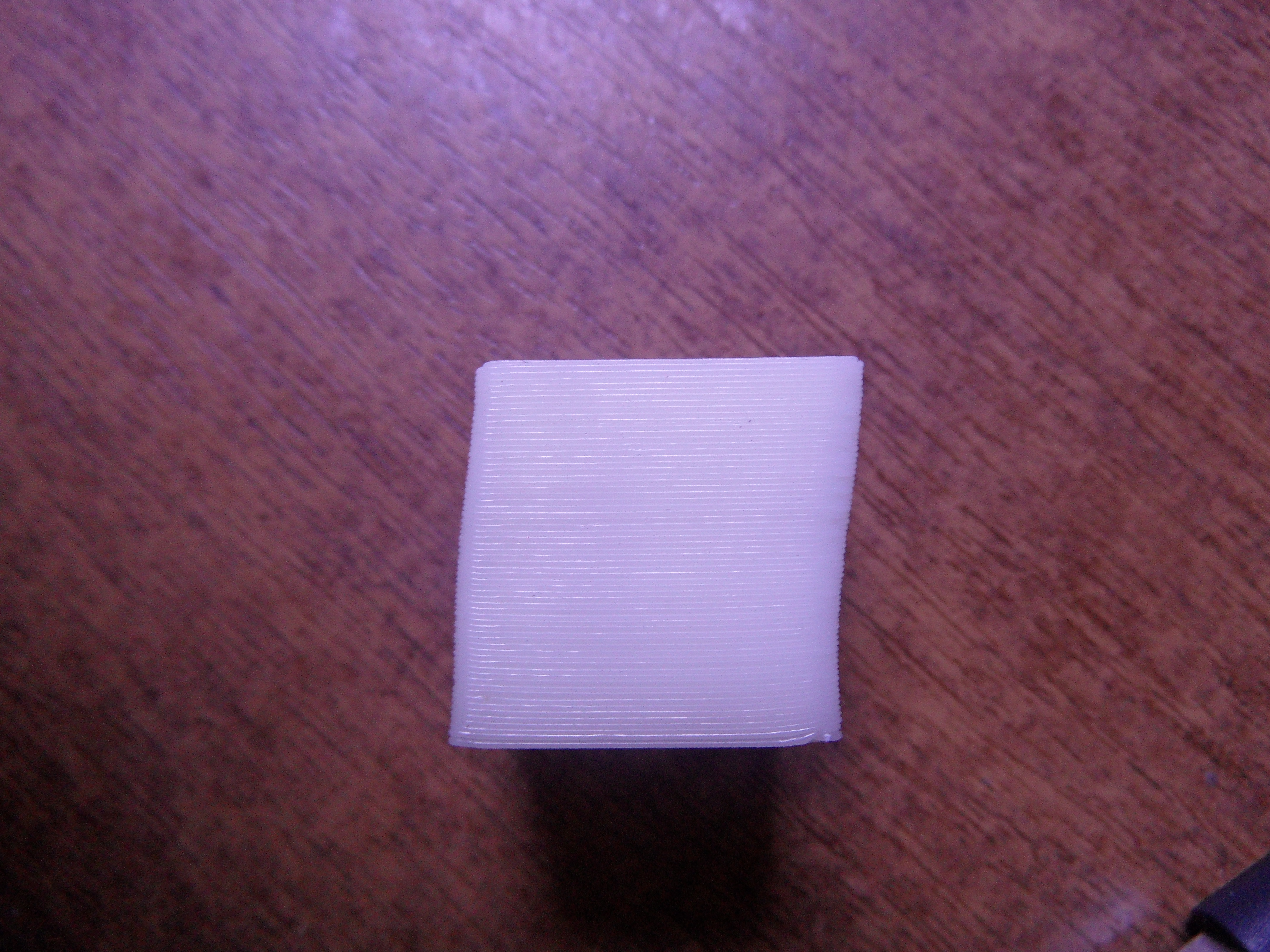

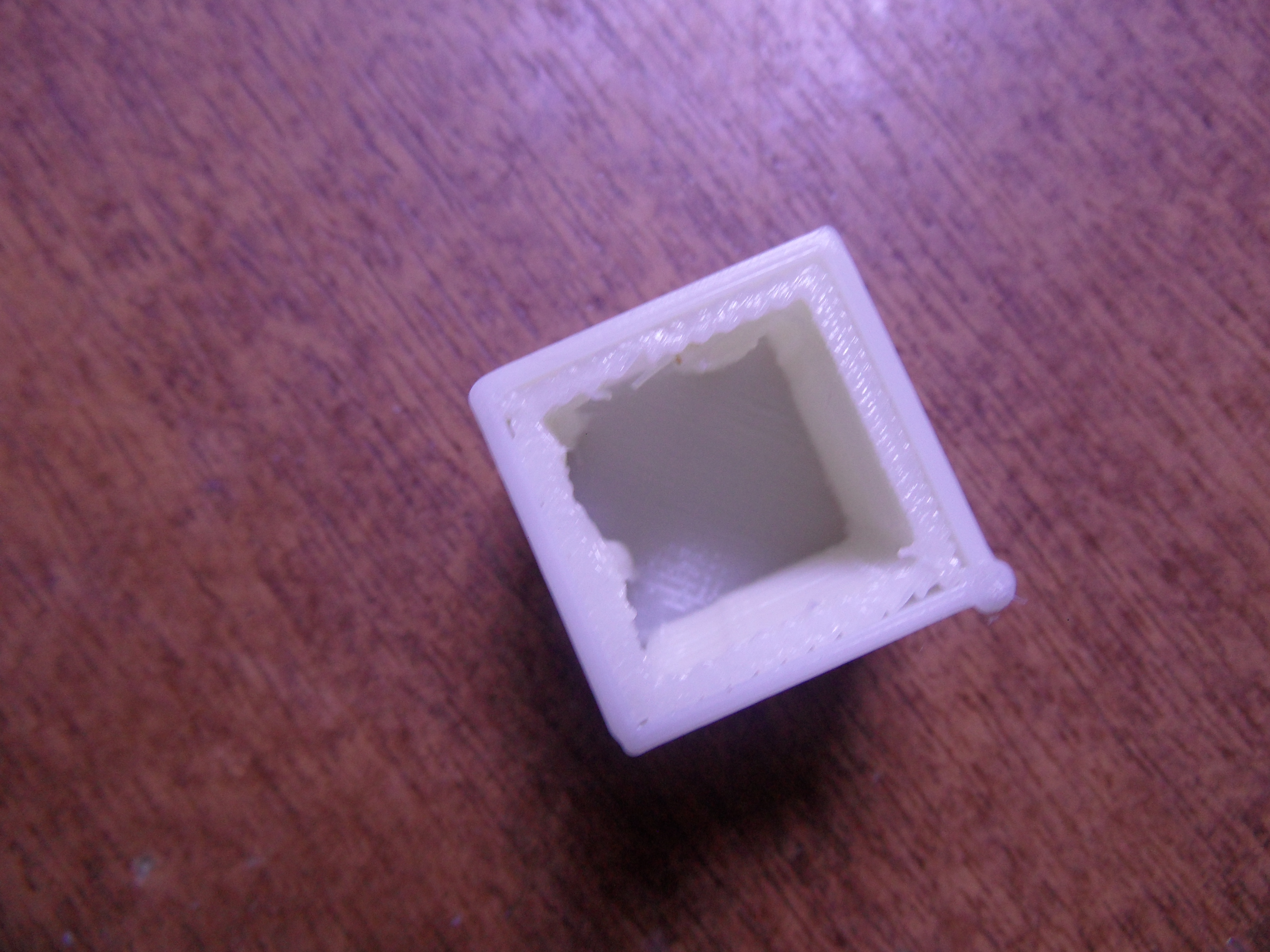

Натянул ремни на моторах, один кубик кривой.(((

Последний раз редактировалось Stix1191 22 мар 2017, 15:33, всего редактировалось 1 раз.
Stix1191

Сообщения: 45
Зарегистрирован: 19 мар 2017, 01:26
Откуда: Беларусь г.Минск

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ADF » 22 мар 2017, 14:51

Не так давно попадались на глаза китайские рельсы по ~1000р штука. Качество ХЗ, но вроде бы делают и на таких. Три рельсы надо, вполне в рамках бюджета...
Китайская прюша I3 кит (допилена в процессе), MK8, 0.4mm. Сожжено два БП, один нагреватель сопла.
ADF

Сообщения: 212
Зарегистрирован: 14 фев 2016, 22:13

Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 22 мар 2017, 14:57

Stix1191 писал(а):Натянул ремни на моторах, один ... кубик кривой.(((


Не выражайтесь пожалуйста, тут детишки бывают.
а проблема ваша проста, и без вариантна, ее вам уже указывали - шпули проскальзывают по валу двигателей.
первое сообщение вот этой темы ничего не напоминает ? forum107/topic12021.html

для достоверного крепления на валах двигателей должен быть шлицевой срез, если его нету, то нужно сделать самостоятельно, например любой точильной головой дремеля. Работы на 10 мин, зато снимает кучу головной боли.
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение VitDagger » 22 мар 2017, 15:03

ADF писал(а):Не так давно попадались на глаза китайские рельсы по ~1000р штука. Качество ХЗ, но вроде бы делают и на таких. Три рельсы надо, вполне в рамках бюджета...

Примерно за это цену и брал. Вполне себе терпимые рельсы. Хотя и подумываю изредка о Хивинах. Но это скорее так, в порядке бреда)
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Stix1191 » 22 мар 2017, 15:08

setar писал(а):Не выражайтесь пожалуйста, тут детишки бывают.

Прошу прощения.
setar писал(а):
для достоверного крепления на валах двигателей должен быть шлицевой срез, если его нету, то нужно сделать самостоятельно, например любой точильной головой дремеля. Работы на 10 мин, зато снимает кучу головной боли.

Огромное спасибо.
Так вот оно, что. А уже и ремни натянул и все шпули поджал, а кубики все равно кривые.
Я читал и на других ресурсах, про натяжение ремней и про проскальзывание шпуль на валах, но ни где не было написано, про срез на валу. Тем более направляющая то в масле и видимо это масло еще и смазывает для большего движения шпули)
Stix1191

Сообщения: 45
Зарегистрирован: 19 мар 2017, 01:26
Откуда: Беларусь г.Минск

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ADF » 22 мар 2017, 15:11

Stix1191 писал(а): про срез на валу. Тем более направляющая то в масле и видимо это масло еще и смазывает для большего движения шпули)


Какая-то путаница в терминах... Валы с направляющими не путаете? А шкивы с винтовыми гайками или даже с ШВП?
Китайская прюша I3 кит (допилена в процессе), MK8, 0.4mm. Сожжено два БП, один нагреватель сопла.
ADF

Сообщения: 212
Зарегистрирован: 14 фев 2016, 22:13

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Krypt » 22 мар 2017, 15:13

ADF писал(а):Если самосбор с нуля, то я бы категорически НЕ стал делать кинематику i3/мендель.


Stix1191 писал(а):По принтеру Зав - много хороших отзывов, но не забывайте, что он на рельсах, потому считайте бюджет.


Посмотрел H-Bot, интересная конструкция. Но шпильки в соседнем магазине продаются, а вот где достать рельсы - хрен его знает :) Хотя, впрочем, подшипники всё равно заказывать придётся. Да и крепления роликов для H-Bot/CoreXY кастомные нужны.

С конструкцией Prusa меньше шансов что-нибудь запороть, имхо. Не хочу рисковать.

Единственное, что мне не нравится в ней - 2 двигателя на Z-оси. Большинство китайских комплектов мозгов идут с четырьмя разъёмами под драйвера/двигатели.
Krypt

Сообщения: 5
Зарегистрирован: 22 мар 2017, 13:18

Re: Новичкам. Задай вопрос - получи ответ

Сообщение VitDagger » 22 мар 2017, 15:24

не надо Н-бот, КореХУ лучше. нет перекоса балки. рельсы как и валы и подшипники вполне себе продаются на Али\ебее.
Крепление роликов из любых подручных материалов. Я делал из тектсолита. Сейчас распечатал уже.
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Stix1191 » 22 мар 2017, 15:35

ADF писал(а):
Stix1191 писал(а): про срез на валу. Тем более направляющая то в масле и видимо это масло еще и смазывает для большего движения шпули)


Какая-то путаница в терминах... Валы с направляющими не путаете? А шкивы с винтовыми гайками или даже с ШВП?


Да, перепутал, просто в данную минуту собираю маленький чпу станок и держа в руке мебельную направляющую перепутал термины, имел ввиду одно, написал другое.
А, причем тут шпули к гайкам? Вроде ничего такого не писал.

Добавлено спустя 4 минуты 8 секунд:
Krypt писал(а):
Единственное, что мне не нравится в ней - 2 двигателя на Z-оси. Большинство китайских комплектов мозгов идут с четырьмя разъёмами под драйвера/двигатели.


Один драйвер 2 мотора
Будете брать связку мега+рампс, то в рампсе возможна установка 5 драйверов.
Stix1191

Сообщения: 45
Зарегистрирован: 19 мар 2017, 01:26
Откуда: Беларусь г.Минск

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Krypt » 22 мар 2017, 16:21

Просто, как собрать стол Prusa на Y-оси из подручных средств я представляю, а вот как собрать стол, движущийся по Z-оси - не очень.

Итого, итоговая партия партия вопросов, которые сейчас у меня есть:
Какие двигатели использовать?
Какие драйвера моторов брать?
Какие мозги использовать? Очевидно, Arduino+RAMPS. Очевидно, китайский слон и того, и другого. На что смотреть при выборе клонов?

Есть ли в продаже экструдеры в сборе? На Алиэкспресе находятся только хотенды по запросу экструдеров.
Обязателен ли горячий стол?

edit: Да нашёл уже: http://reprap.org/wiki/Prusa_i3_Rework_ ... _wiring/ru
Народ в инете жалуется, что драйвера горят от этого. Хотя с другой стороны, читал, что они должны отключиться от перегрузки

Добавлено спустя 28 минут 21 секунду:
Есть ли смысл устанавливать механизм подачи нити на раме и соединять его с хотэндом тефлоновой трубкой только из соображений цены? :)
Что-нибудь типа
https://ru.aliexpress.com/item/E3D-V6-3 ... 14653.html
+
https://ru.aliexpress.com/store/product ... 22966.html
+
двигатель
Krypt

Сообщения: 5
Зарегистрирован: 22 мар 2017, 13:18

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 22 мар 2017, 16:56

Rubin3 писал(а):На основании всего вышеизложенного, подскажите пожалуйста - какой из существующих вариантов лучше подходит.

очень много требований для такой скромной суммы.

Добавлено спустя 1 минуту 44 секунды:
Krypt писал(а):Есть ли смысл устанавливать механизм подачи нити на раме и соединять его с хотэндом тефлоновой трубкой только из соображений цены? :)

цена одинаковая будет, ну может 150 р. разницы за счёт трубки и двух фитингов.

боуден нужен когда конструкция слишком дохлая и не тянет вес мотора + экструдера.

Добавлено спустя 1 минуту:
Krypt писал(а):Обязателен ли горячий стол?

нет, но с ним в сто раз лучше.
без горячего стола только PLA можно печатать.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Krypt » 22 мар 2017, 17:28

Myp писал(а):цена одинаковая будет, ну может 150 р. разницы за счёт трубки и двух фитингов.

Китайцы буржуйствуют, за головку в сборе 5000р хотят.

https://ru.aliexpress.com/item/Free-Shi ... 73204.html

Впрочем, вот такую сейчас нашёл:
https://ru.aliexpress.com/item/Wholesal ... 59113.html
Меня смущает конструкция: не будут ли излишне греться нить и мотор? Ибо радиатор приляпан сбоку в буквальном смысле.
Krypt

Сообщения: 5
Зарегистрирован: 22 мар 2017, 13:18

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ADF » 22 мар 2017, 18:47

Krypt писал(а):Но шпильки в соседнем магазине продаются, а вот где достать рельсы - хрен его зна...


H-bot, core-XY, I3 - это лишь кинематика привода. А конкретное исполнение принтера может быть разным. И то и другое можно собрать как на круглых направляющих, так и не рельсах. Можно даже на алюминиевых профилях и роликовых каретках, если делать нечего :)

И, кстати, слышал мнение, что рельсовые направляющие не так уж круты. Что если взять хороший калёный "кругляк" (не пруток из сыромятины, а именно специальное подкалённые, хромированые, окрапленые кровью единорога мифриловые направляющие :D ) и качественные линейные подшипники (или даже дорогущие европеские втулки от какой-нибудь там IGUS) - то это решение вот ничем не уступает рельсовым направляющим. Слышал. Сам не проверял. :)
Китайская прюша I3 кит (допилена в процессе), MK8, 0.4mm. Сожжено два БП, один нагреватель сопла.
ADF

Сообщения: 212
Зарегистрирован: 14 фев 2016, 22:13

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Stix1191 » 22 мар 2017, 20:27

Krypt писал(а):
Myp писал(а):цена одинаковая будет, ну может 150 р. разницы за счёт трубки и двух фитингов.

Китайцы буржуйствуют, за головку в сборе 5000р хотят.

https://ru.aliexpress.com/item/Free-Shi ... 73204.html

Впрочем, вот такую сейчас нашёл:
https://ru.aliexpress.com/item/Wholesal ... 59113.html
Меня смущает конструкция: не будут ли излишне греться нить и мотор? Ибо радиатор приляпан сбоку в буквальном смысле.


MK8 нормальная штука, но учтите, что его вес ~510 потому надо определяться какой длины будут валы по оси Х и какого диаметра, чтоб не прогибалось все это дело.
А, что Вас не устраивает в E3D V6? Печатает нормально, легкий и не дорогой.
Stix1191

Сообщения: 45
Зарегистрирован: 19 мар 2017, 01:26
Откуда: Беларусь г.Минск

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Zusul86 » 22 мар 2017, 22:35

ADF писал(а):то это решение вот ничем не уступает рельсовым направляющим.

И будет оно дороже рельс от хивина. :D
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров
