Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alexus12 » 23 мар 2017, 05:28

Krypt писал(а):Очевидно, Arduino+RAMPS. Очевидно, китайский слон и того, и другого. На что смотреть при выборе клонов?

Ну не так уж и очевидно, разве что с позиции цены. Есть и другие хорошие решения.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Krypt » 23 мар 2017, 06:30

Alexus12 писал(а):Есть и другие хорошие решения.


Какие-нибудь можете посоветовать?
Я бы, честно говоря, сам бы попытался спаять плату управления, но с первой машиной хочется минимизировать возможность ошибки.
Krypt

Сообщения: 5
Зарегистрирован: 22 мар 2017, 13:18

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alexus12 » 23 мар 2017, 07:47

Krypt писал(а):Какие-нибудь можете посоветовать?
Я бы, честно говоря, сам бы попытался спаять плату управления, но с первой машиной хочется минимизировать возможность ошибки.

Вопрос в цене. Если Вы ориентируетесь на бюджетный вариант, то это Ардуина плюс РАМПС.

У меня например MKS SBase. После Ардуины с ней намного проще работать, не надо ничего крутить, просто правится конфиг.

Есть и попроще решения у MKS, со сменными драйверами, аналоги Ардуина+Рампс (MKS Gen, MKS-Gen2Z V1.1), но не бутерброд, а все на одной плате. Из плюсов - возможность питать от 24В, поддержка 32 шагов (с драйверами DRV8825). Можно подключить цветной сенсорный дисплей.

Вот посмотрите, может что понравится - http://www.makerbase.com.cn/en/product/ ... ype-2.html

Качество очень хорошее как для китайских клонов. Цена конечно повыше, но на электронике экономить не стоит.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Stix1191 » 23 мар 2017, 08:56

Для старта и дешево возьмите вот такой набор
https://ru.aliexpress.com/item/3D-Printer-1pcs-Mega-2560-R3-1pcs-RAMPS-1-4-control-panel-5pcs-DRV8825-Stepper-Motor/32497522869.html?spm=2114.03010208.3.10.1fscV3&ws_ab_test=searchweb0_0,searchweb201602_6_10065_10068_433_434_10136_10137_10138_10060_10062_10141_10056_10055_10054_121_10059_201_10531_10099_10530_10103_10102_10096_10052_10144_10053_10050_10107_10142_10051_10106_10143_10526_10529_10528_10523_10084_10117_10083_10119_10080_10082_10081_10110_10111_10112_10113_10114_10078_10079_10073_10070_10122_10123_10120_10127_10124_10125-10050_10530_10120,searchweb201603_7,afswitch_1_afChannel,ppcSwitch_4,single_sort_0_default&btsid=42abed21-873d-434d-b98a-f334e376c3a3&algo_expid=210207a6-0c21-4a96-8b4e-4cce1ee9bd22-4&algo_pvid=210207a6-0c21-4a96-8b4e-4cce1ee9bd22
В присуствии экрана нет необходимости, но если очень хочется, то возьмите вот такой набор
https://ru.aliexpress.com/item/1pcs-Mega-2560-R3-1pcs-RAMPS-1-4-Controller-5pcs-A4988-Stepper-Driver-Module-RAMPS-1/32241400586.html?spm=2114.03010208.3.38.1fscV3&ws_ab_test=searchweb0_0,searchweb201602_6_10065_10068_433_434_10136_10137_10138_10060_10062_10141_10056_10055_10054_121_10059_201_10531_10099_10530_10103_10102_10096_10052_10144_10053_10050_10107_10142_10051_10106_10143_10526_10529_10528_10523_10084_10117_10083_10119_10080_10082_10081_10110_10111_10112_10113_10114_10078_10079_10073_10070_10122_10123_10120_10127_10124_10125-10051_10111_10120,searchweb201603_7,afswitch_1_afChannel,ppcSwitch_4,single_sort_0_default&btsid=42abed21-873d-434d-b98a-f334e376c3a3&algo_expid=210207a6-0c21-4a96-8b4e-4cce1ee9bd22-7&algo_pvid=210207a6-0c21-4a96-8b4e-4cce1ee9bd22
И не гонитесь за микрошагом 1/32, драйвера A4988 вполне годны и бюджетны. Возможно набор и дешевле найти, если покопаться на али. Покупайте лучше все запчасти у одного продавца. Я сделал в свое время ошибку и покупал у разных продавцом разные детальки, по деньгам вышло дешевле, но первая запчасть пришла через 2 недели, а последняя через 3 месяца, а без последней ничего не сделать, а если бы она вовсе не пришла, то пришлось бы перезаказывать и опять неизвестно сколько ждать, короче после такой резины уже и станок был бы не в радость.
Самому собирать ни ардуину, ни плату расширения (шилд) думаю нет ни какого смысла, так как врятли сможете это сделать дешевле чем китайцы.
Ну и напоследок, если у Вас золотые руки, то пробуйте все крепежи и каретки собирать собственноручно из подручных материалов и уголков, но если есть хоть доля сомнений, то приобретите такой наборчик.
https://ru.aliexpress.com/item/Reprap-Prusa-i3-Rework-3D-Printer-Required-ABS-Plastic-Parts-Set-Printed-Parts-Kit-Free-Shipping/32392386465.html?spm=2114.10010208.1000013.2.5BDyZ8&scm=1007.13339.33317.0&pvid=220af563-89b0-48c4-a6eb-85d4864675ce&tpp=1
Или распечатайте, если есть у кого.
Когда я собирал прюшу, то тоже думал, что смогу дешево и сердито собрать станок. В итоге ложился спать с мыслью "Как сделать" и просыпался с этой же мыслью, потом куча опытов на разном материале, куча потраченного времени, денег, нервов и т.д. А тут 20-25$ и золотой ключик у Вас в кармане, а раму и сами соберете.
Это чисто мое мнение. Плюс у меня очень мало инструмента, что тоже очень усложняло работу.
Stix1191

Сообщения: 45
Зарегистрирован: 19 мар 2017, 01:26
Откуда: Беларусь г.Минск

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 23 мар 2017, 10:57

Krypt писал(а):Меня смущает конструкция: не будут ли излишне греться нить и мотор? Ибо радиатор приляпан сбоку в буквальном смысле.

будет, неудачная конструкция.
на самом деле экструдеров много разных и вобще многие их потом сами печатают, такие как надо.

хотенд e3d v6 супер популярен и к нему придуманы всякие там обдувы/экструдеры/крепления и т.п.
тока к нему надо дополнительно брать барьер с отверстием 4.1 для трубки фторопластовой http://www.aliexpress.com/item/Stainles ... 19278.html

достаточно интересный и лёгкий экструдер - Титан, у китайца можно взять всё сразу, например набор номер 3.
http://www.aliexpress.com/item/3D-print ... 02679.html
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Ernesto » 23 мар 2017, 12:31

Какой командой можно двигать ось Z в минус
например G1 Z-1 не работает только до 0
Аватара пользователя
Ernesto

Сообщения: 89
Зарегистрирован: 18 май 2016, 05:05
Откуда: Камчатка

Re: Новичкам. Задай вопрос - получи ответ

Сообщение VitDagger » 23 мар 2017, 13:08

Myp писал(а):достаточно интересный и лёгкий экструдер - Титан, у китайца можно взять всё сразу, например набор номер 3.
http://www.aliexpress.com/item/3D-print ... 02679.html

лучше уж set 4. Третий набор без прелести Титана, без двигателя.
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение TedBeer » 23 мар 2017, 13:13

Ernesto писал(а):Какой командой можно двигать ось Z в минус
например G1 Z-1 не работает только до 0

На это есть запрет в прошивке. Нужно разрешить в исходниках и перешить.
В марлине раньше было в configuration.h
Код: Выделить всёРазвернуть
#define min_software_endstops true // If true, axis won't move to coordinates less than HOME_POS.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Crazy7 » 23 мар 2017, 15:47

Купил кит Prusa i3 A6 на Али.
Собрал, осваиваю, печатаю помаленьку, настраиваю...
Для примера напечатал несколько кубиков Лего 2х2, заметил, что есть небольшая непропорциональность по осям XY, примерно в 0,5%.
Можно как то в настройках скорректировать пропорциональность по осям, подскажите гуру.
Crazy7

Сообщения: 1
Зарегистрирован: 20 мар 2017, 20:59

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Stix1191 » 23 мар 2017, 18:49

Ребята, кто может в курсе этот тест
https://www.youmagine.com/designs/test-print-for-ultimaker--2#bill-of-materials
печатается только пла пластиком или можно и абс?
Stix1191

Сообщения: 45
Зарегистрирован: 19 мар 2017, 01:26
Откуда: Беларусь г.Минск

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 23 мар 2017, 19:56

Stix1191 писал(а):только пла пластиком или можно и абс?

любым, главное чтоб принтер был Ultimaker 2

Добавлено спустя 1 минуту 24 секунды:
Crazy7 писал(а):Можно как то в настройках скорректировать пропорциональность по осям, подскажите гуру.

не можно, а нужно, принтер калибруют перед тем как начать печатать.
калибровка заключается в измерении реального перемещения каретки по оси и исправления цифры шагов на мм в прошивке.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Stix1191 » 23 мар 2017, 20:09

любым, главное чтоб принтер был Ultimaker 2

Спасибо. Я правильно понял инструкцию, скачиваю файл, закидываю в Repieter-Host без каких либо изменений, выставляю температуру 135 градусов для абс и старт. Без настроек скоростей, высоты слоев и т.д.

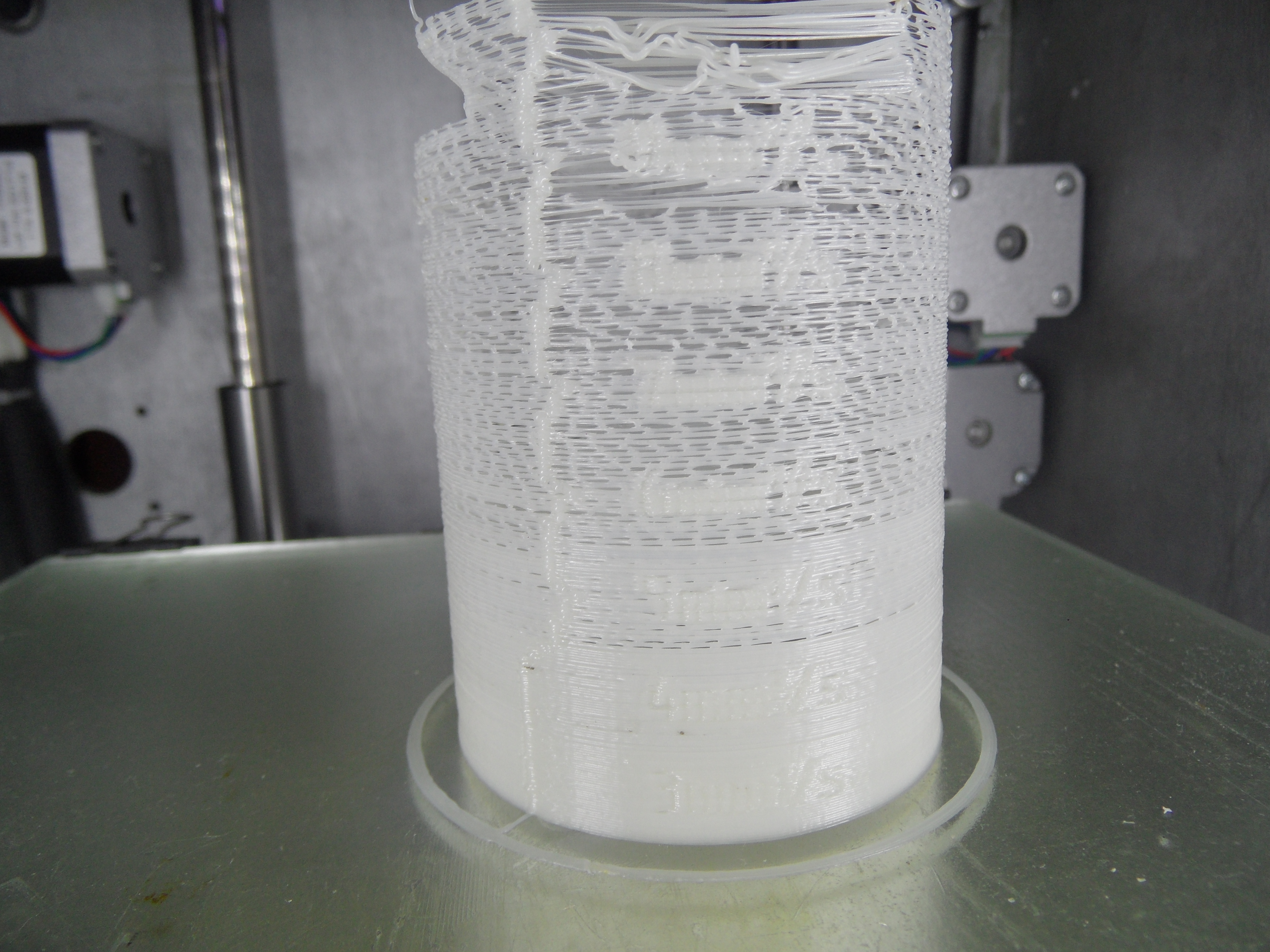

Получается не утешительная картина

Куда нужно копать, чтоб хоть как-то исправить ситуацию?
Последний раз редактировалось Stix1191 23 мар 2017, 21:14, всего редактировалось 1 раз.
Stix1191

Сообщения: 45
Зарегистрирован: 19 мар 2017, 01:26
Откуда: Беларусь г.Минск

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 23 мар 2017, 21:14

Stix1191 писал(а):выставляю температуру 135 градусов для абс

откуда эта странная цифра?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Stix1191 » 23 мар 2017, 21:17

Myp писал(а):
Stix1191 писал(а):выставляю температуру 135 градусов для абс

откуда эта странная цифра?

Не 135, а 235. На пластике было написано 230-260 градусов, я взял 235 и вроде, что-то начало получатся, так и оставил.
Stix1191

Сообщения: 45
Зарегистрирован: 19 мар 2017, 01:26
Откуда: Беларусь г.Минск

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 23 мар 2017, 21:17

Stix1191 писал(а):Куда нужно копать, чтоб хоть как-то исправить ситуацию?
нафига тебе этот тест?
чего ты хочешь добиться распечатав этот стакан?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
