Re: Новичкам. Задай вопрос - получи ответ

Сообщение VitDagger » 27 дек 2016, 08:04

Aleksan'DR писал(а):
VitDagger писал(а):TMC2100 это кажется крутой драйвер который сам шаги делит чтоб плавнее движения были?

да, принтер мой, узнаю занавески и стены. А так же коробку :ROFL:
Драйвера которые тихие, мне на НГ две штучки подарили. Больно уж громко двигатели улюлюкают без них
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение vanya777 » 27 дек 2016, 11:12

Здравствуйте. При самостоятельной сборке принтера столкнулся с проблемой при подключении двигателей EM-154 на ось Z и экструдер. Двигатель пятипроводной, поэтому общую дорожку решено было перерезать, чтобы сделать биполярным. При подключении двигатель дергается, но самостоятельно не вращается, если немного крутануть рукой, то несколько оборотов может сделать. Подскажите пожалуйста решение данной проблемы, если кто уже с таким сталкивался.
P.S. На осях X и Y двигатели, правда немного другие (em-34) работают без проблем.
vanya777

Сообщения: 1
Зарегистрирован: 27 дек 2016, 10:46

Re: Новичкам. Задай вопрос - получи ответ

Сообщение grean2007 » 27 дек 2016, 13:48

У меня тоже один ЕМ не заработал (надписи постирались) , сопротивление обмотки 23 ом, при этом два с сопротивлениями обмотки 8 ом и 20 ом работают. Они же принтерные на 30 в не хватает току чтобы вертеться. Драйвером может ток добавить ,но я не пробывал отложил в сторону.
grean2007

Сообщения: 63
Зарегистрирован: 28 дек 2014, 08:28

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Harh » 27 дек 2016, 20:36

vanya777 писал(а):P.S. На осях X и Y двигатели, правда немного другие (em-34) работают без проблем.


И правда, попробуй отрегулировать ток на драйвере двигателя, может в этом дело банально.
Аватара пользователя
Harh

Сообщения: 850
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Новичкам. Задай вопрос - получи ответ

Сообщение elshad66 » 30 дек 2016, 22:51

может кто знает как и какой прогой слить прошивку ( hex ) c arduino uno, мне нужно продублировать вторую uno
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 364
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: Новичкам. Задай вопрос - получи ответ

Сообщение zakamik » 30 дек 2016, 23:41

elshad66 писал(а):может кто знает как и какой прогой слить прошивку ( hex ) c arduino uno, мне нужно продублировать вторую uno

avrdude может читать постранично. Вот пример: http://electronics.stackexchange.com/qu ... th-avrdude
zakamik

Сообщения: 126
Зарегистрирован: 12 дек 2015, 20:34
Откуда: Москва

Re: Новичкам. Задай вопрос - получи ответ

Сообщение antoshin » 01 янв 2017, 11:42

Здравствуйте! посоветуйте как настроить поддержки в slic3r для того чтобы напечатать шахматного коня и чтобы поддержки были только под челюстью а не по всей фигуре (http://rgho.st/6m5ZPlv4B)
вот файл с фигурой
antoshin

Сообщения: 21
Зарегистрирован: 12 авг 2016, 23:23

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alexus12 » 01 янв 2017, 14:27

antoshin писал(а):Здравствуйте! посоветуйте как настроить поддержки в slic3r для того чтобы напечатать шахматного коня и чтобы поддержки были только под челюстью а не по всей фигуре (http://rgho.st/6m5ZPlv4B)
вот файл с фигурой

Лучше Симплифай3Д. Там сможете убрать поддержки в местах где они не нужны вручную.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Олег161рус » 02 янв 2017, 19:10

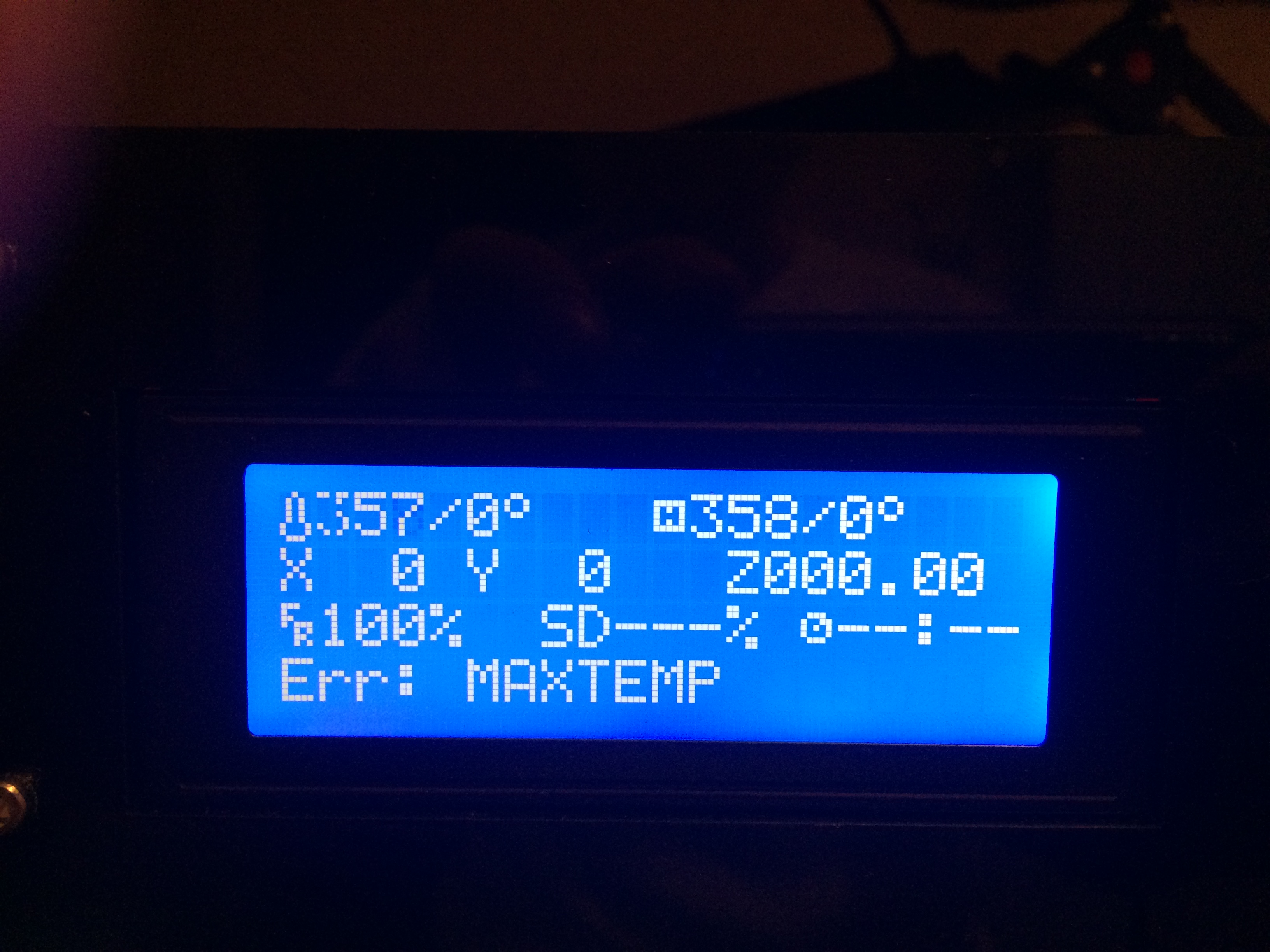

Добрый вечер! такая проблема показывает температуру 360 градусов что делать?
Вложения
Олег161рус

Сообщения: 1
Зарегистрирован: 02 янв 2017, 18:54

Re: Новичкам. Задай вопрос - получи ответ

Сообщение FantomTS » 03 янв 2017, 20:14

Доброго всем времени суток - принимайте в клуб, так сказать.

Начал медленно и печально собирать Geeetech Aluminum Prusa I3

Вот так должен выглядеть :


Но вы сами понимаете - кит китайский, что-б всё собралось с первого раза - так не бывает. Один из роликов-натяжителей оказался кривым и попытка запрессовать подшипники окончилась печально (как для ролика, так и для одного из подшипников.

Фиксаторы на концех направляющих оси Х - на свои места не лезут.... надо подточить, а они каленые... в отличии от направляющих... китайцы, они такие китайцы :crazy: - да кстать резьбу можно нарезать не во всех отверстиях - а зачем..... Да - крепление ремня к каретке Y - это отдельный мрак и жуть противоречащая здравому смыслу - а вот скопировать удачное решение с соседней оси... видимо не позволила религия.

Но это все фигня собрать в принципе - а есть вопросы:

1) - Программное обеспечение - какое использовать. То, на что дают ссылку китайцы - оно - на китайском. Оно конечно английский знаю - но вдруг русифицированное есть. Ну и для платы управления (стоит ATMEGA1284 (DIP40 однако) с кварцем 16 МГц и какой-то не маркированный мост USB-UART. Индикатор символьный 2004 (вроде как слышал есть русификаторы для прошивок) но и вряд-ли самая свежая стоит.

2) Из замеченных проблем - на один поворот (щелчек) ручки энкодера идет изменение на 2 сразу - надо где-то в прошивке что-то править.

3) Вообще какой-нибудь FAQ по настройке программной принтеров этого типа (калибровка перемещений, температур) на русском водится.

4) Автоматическая проверка горизонтальности стола при помощи подобного датчика https://ru.aliexpress.com/item/Free-Shi ... 01741.html имеет практический смысл. На сайте самого Geeetech вроде как написано, что только с платами на ATMEGA2560 работает - но это у Geeetech а в альтернативном варианте ? И вообще нужно-ли ?

5) Про антивоблинг почитал, буду делать, как придут ходовые винты с трапецеидальной резьбой. Но вроде как тут опять тянется смена прошивки.

6) Какой материал выбрать для первых попыток освоить печать (в перспективе меня только ABS устроит - но с ним, говорят, начинать сложно). Диаметр 1,75 пока.

7) Имеет-ли смысл выносить узел подачи от экструдера - а то на ютубе видел как играет каретка при включении/выключении подачи. Особенно при переходе на толстую нить придется ставить еще и редуктор.

8) Охлаждения зоны под соплом на сколь остро актуально или начинать можно без него ?
FantomTS

Сообщения: 4
Зарегистрирован: 03 янв 2017, 19:41

Re: Новичкам. Задай вопрос - получи ответ

Сообщение iozjik » 04 янв 2017, 00:24

6) Какой материал выбрать для первых попыток освоить печать (в перспективе меня только ABS устроит - но с ним, говорят, начинать сложно). Диаметр 1,75 пока.
С ABS и начинать. Переходить на толстую нить не нужно. Сейчас весь мир переходит на 1.75 нить, видов пластика в этом формате больше, и ABS нить 1.75 продается дешевле.

7) Имеет-ли смысл выносить узел подачи от экструдера - а то на ютубе видел как играет каретка при включении/выключении подачи. Особенно при переходе на толстую нить придется ставить еще и редуктор.
Это подходящий вопрос для крестового похода =) Кратко - у каждого из решений есть свои плюсы и минусы, я сторонник директа - т.е когда подающий узел сразу перед хот-эндом.
8. Охлаждения зоны под соплом на сколь остро актуально или начинать можно без него?
Можно без него прекрасно обойтись, зависит от того, какие детали планируете печатать.
"Это - противотанковые вертолеты. Они наши естественные враги!"
Аватара пользователя
iozjik

Сообщения: 56
Зарегистрирован: 09 окт 2012, 13:46
Откуда: Брест
прог. языки: BPMN
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alexus12 » 04 янв 2017, 08:30

FantomTS писал(а):8) Охлаждения зоны под соплом на сколь остро актуально или начинать можно без него ?

Печатать АБС можно без обдува. За исключением мелких деталей или деталей с острыми концами. Так что для начала и если АБС то обдув не нужен. Я так себе и не поставил.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Новичкам. Задай вопрос - получи ответ

Сообщение FantomTS » 04 янв 2017, 12:49

Печатать предполагается различные рычаги, уголки и корпусные элементы для других проектов. Актуальны прочность (особенно ударная) и длительный срок службы (хотя и ABS хрупчеет со временем. Точность изготовления вопрос второй (для того напильники и надфили существуют), а хорошая склеиваемость - не последний.

Пока актуальные вопросы:

Какое ПО со стороны компьютера использовать лучше новичку ? Сначала понятно буду пытаться чужие модели печатать.

Есть-ли какие-то FAQ иль мануалы по настройке принтера первоначальной. На русском.

Если тут это можно подскажите где купить нить с доставкой почтой по РФ. Из Китая уж больно долго и фиг знает что придет.
FantomTS

Сообщения: 4
Зарегистрирован: 03 янв 2017, 19:41

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alexus12 » 04 янв 2017, 12:57

FantomTS писал(а):Какое ПО со стороны компьютера использовать лучше новичку ? Сначала понятно буду пытаться чужие модели печатать.

ПО для чего? Для проектирования моделей или для их нарезки перед печатью?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Krest » 05 янв 2017, 15:36

Всем доброго времени суток.
Просьба помочь выбрать на ali надёжный,не дорогой 3D принтер для изготовления небольших деталей(шетерёнок,небольших корпусов,мелких деталей)
Krest

Сообщения: 8
Зарегистрирован: 04 янв 2017, 21:33
