Re: Новичкам. Задай вопрос - получи ответ

Сообщение Aleksan'DR » 09 янв 2017, 00:43

Aleksan'DR писал(а):Помогите понять, печатаю тестовую модель http://www.thingiverse.com/thing:8870 и явно не то что хотелось бы.
по углам как будто слой больше и вообще как то не очень, мне кажется подачу пластика надо уменьшить но я не уверен) или что то с температурой?

Разобрался сам. С потоком все в порядке, нагреватель болтался и температура слишком высокая была.
Не судите строго, что касается 3d принтеров - я чайник)
Aleksan'DR

Сообщения: 53
Зарегистрирован: 10 ноя 2016, 19:33
Откуда: Москва
Skype: admin_pd
прог. языки: Qbasic
ФИО: Александр Дмитриевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение kabuto » 11 янв 2017, 12:42

Вопрос новичка.3D принтер только начинаю осваивать. При печати с карты памяти откуда берутся настройки скоростей и температур: из программы или из настроек принтера?
kabuto

Сообщения: 1
Зарегистрирован: 11 янв 2017, 12:00

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 11 янв 2017, 15:15

параметры прописаны в файле с G-кодом, который генерирует программа на компе.
дополнительно максимальные значения ограничены в прошивке, меньше чем в прошивке - любое значение, захочешь больше - прошивка ограничит до разрешенных
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение [Lexx] » 11 янв 2017, 15:58

Aleksan'DR писал(а):
Aleksan'DR писал(а):Помогите понять, печатаю тестовую модель http://www.thingiverse.com/thing:8870 и явно не то что хотелось бы.
по углам как будто слой больше и вообще как то не очень, мне кажется подачу пластика надо уменьшить но я не уверен) или что то с температурой?

Разобрался сам. С потоком все в порядке, нагреватель болтался и температура слишком высокая была.


Главный косяк на фото помимо температуры и болтаки - это увеличение экструзии при начале нового слоя (наплыв по одному угла кубика). Как я понял он никуда не делся?
[Lexx]

Сообщения: 24
Зарегистрирован: 16 дек 2015, 16:50

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Aleksan'DR » 12 янв 2017, 02:50

[Lexx] писал(а):Главный косяк на фото помимо температуры и болтаки - это увеличение экструзии при начале нового слоя (наплыв по одному угла кубика). Как я понял он никуда не делся?

На самом деле уменьшил экструзию до 93% и наплыв пропал, но качество так не и стало идеальным, не могупонять похоже все таки что то с механикой, завтра должен получить втулки установлю их вместо подшипников и там будет видно, еще стол может болтаться так как стоит на пружинах, печатаю на скорости 90, если печатать на 40 то косяков нет вообще.
Не судите строго, что касается 3d принтеров - я чайник)
Aleksan'DR

Сообщения: 53
Зарегистрирован: 10 ноя 2016, 19:33
Откуда: Москва
Skype: admin_pd
прог. языки: Qbasic
ФИО: Александр Дмитриевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение kefear » 13 янв 2017, 17:33

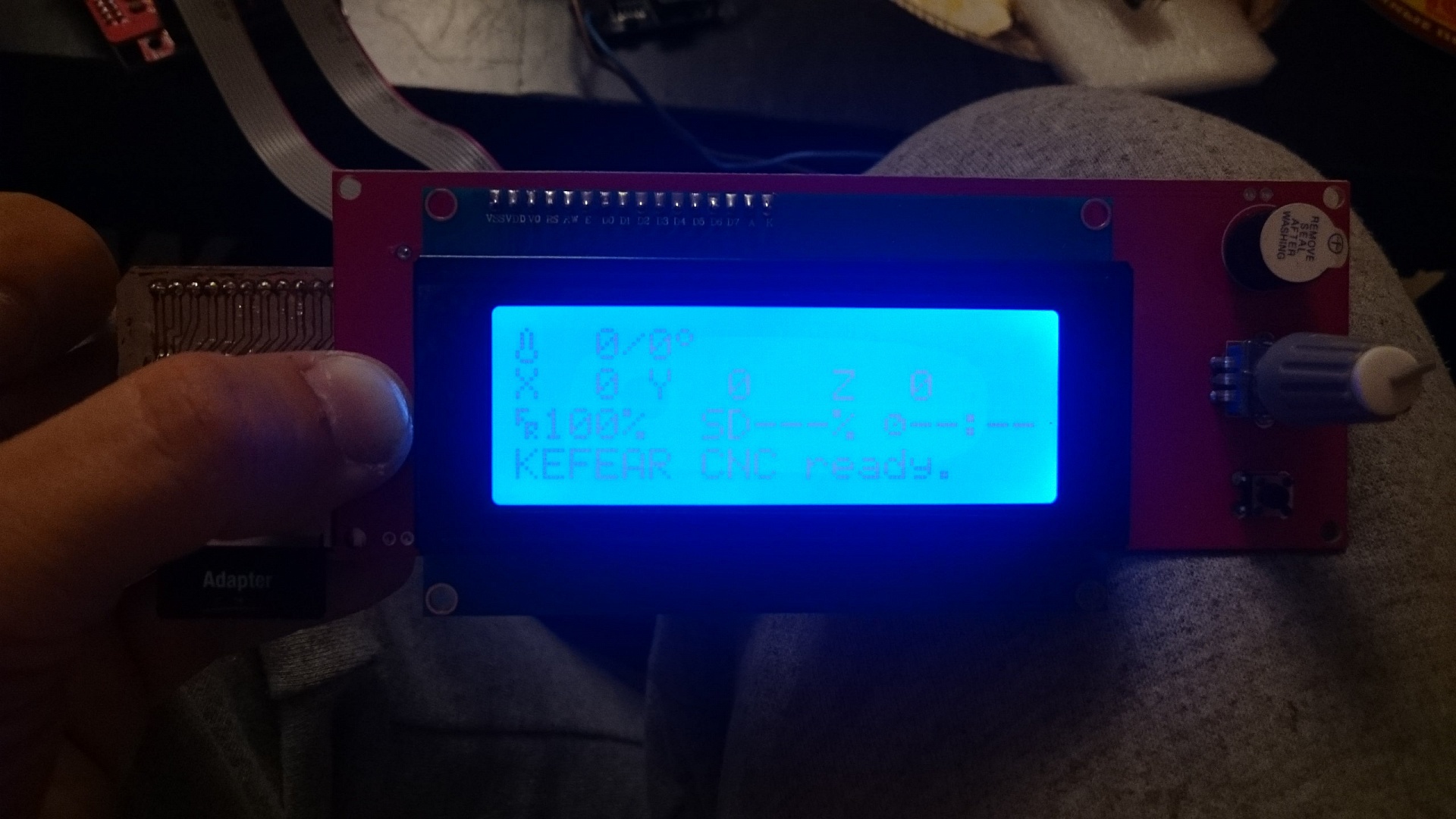

Проблема в плане электроники: вращая подстроечник на плате с дисплеем LCD2004 смог добиться только такой максимальной видимости символов.

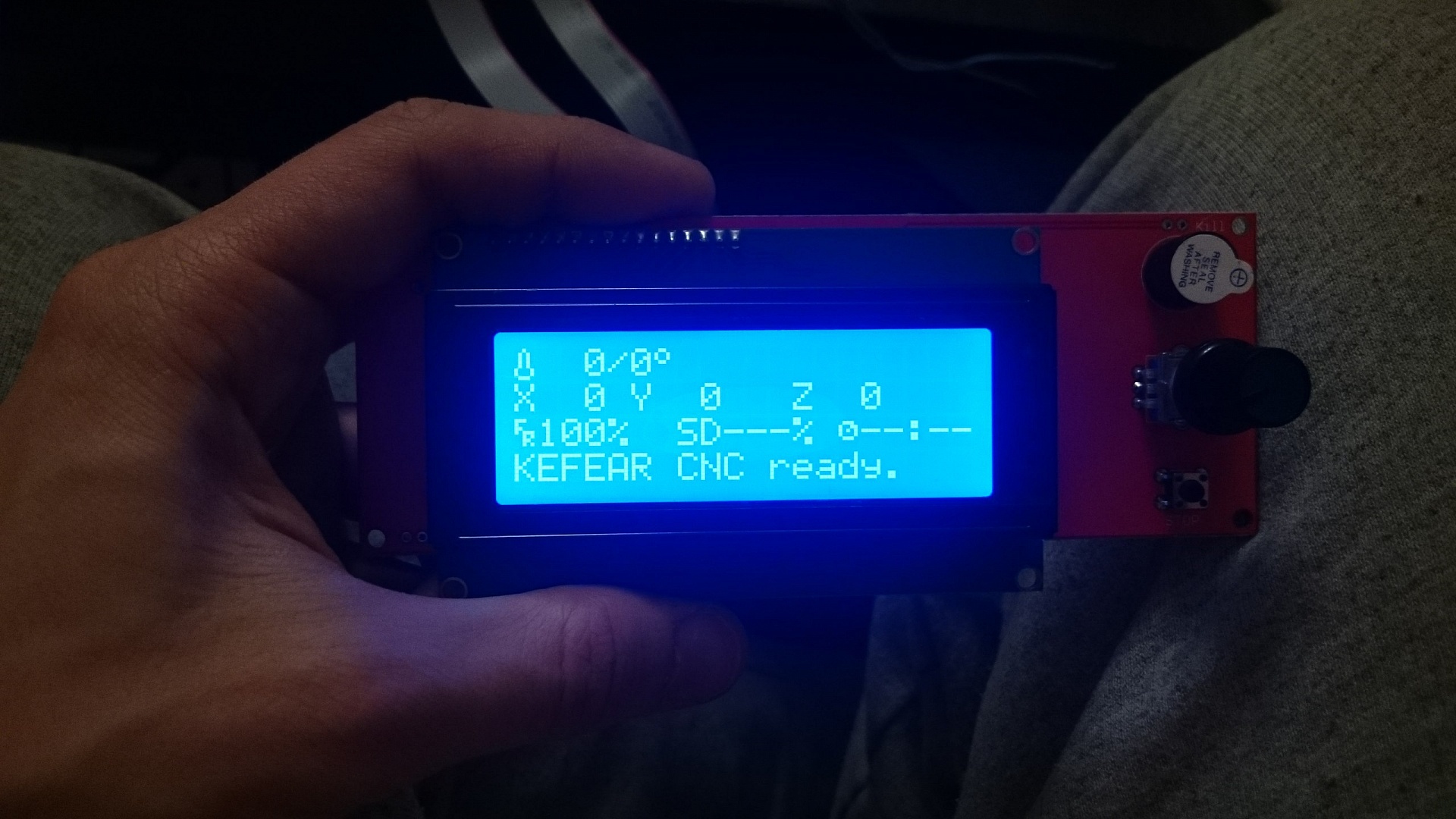

Подключив другой дисплей всё ярко и чётко



Кто знает как починить тусклый экран?
Принтер: Hori Gold; самоделка на кинематике Ultimaker
Прошивка: Marlin
Слайсеры: Cura 14.09; Craft Ware 1.13
Материалы: в основном PLA от ESUN и FD Plast
Сопла: 0.2-0.5 мм
kefear

Сообщения: 35
Зарегистрирован: 20 июл 2015, 18:53

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Aleksan'DR » 14 янв 2017, 22:56

kefear писал(а):Кто знает как починить тусклый экран?

Я бы для начала сравнил сопротивление на подстрочниках, и проверил пайку контактов.

Добавлено спустя 2 минуты 24 секунды:

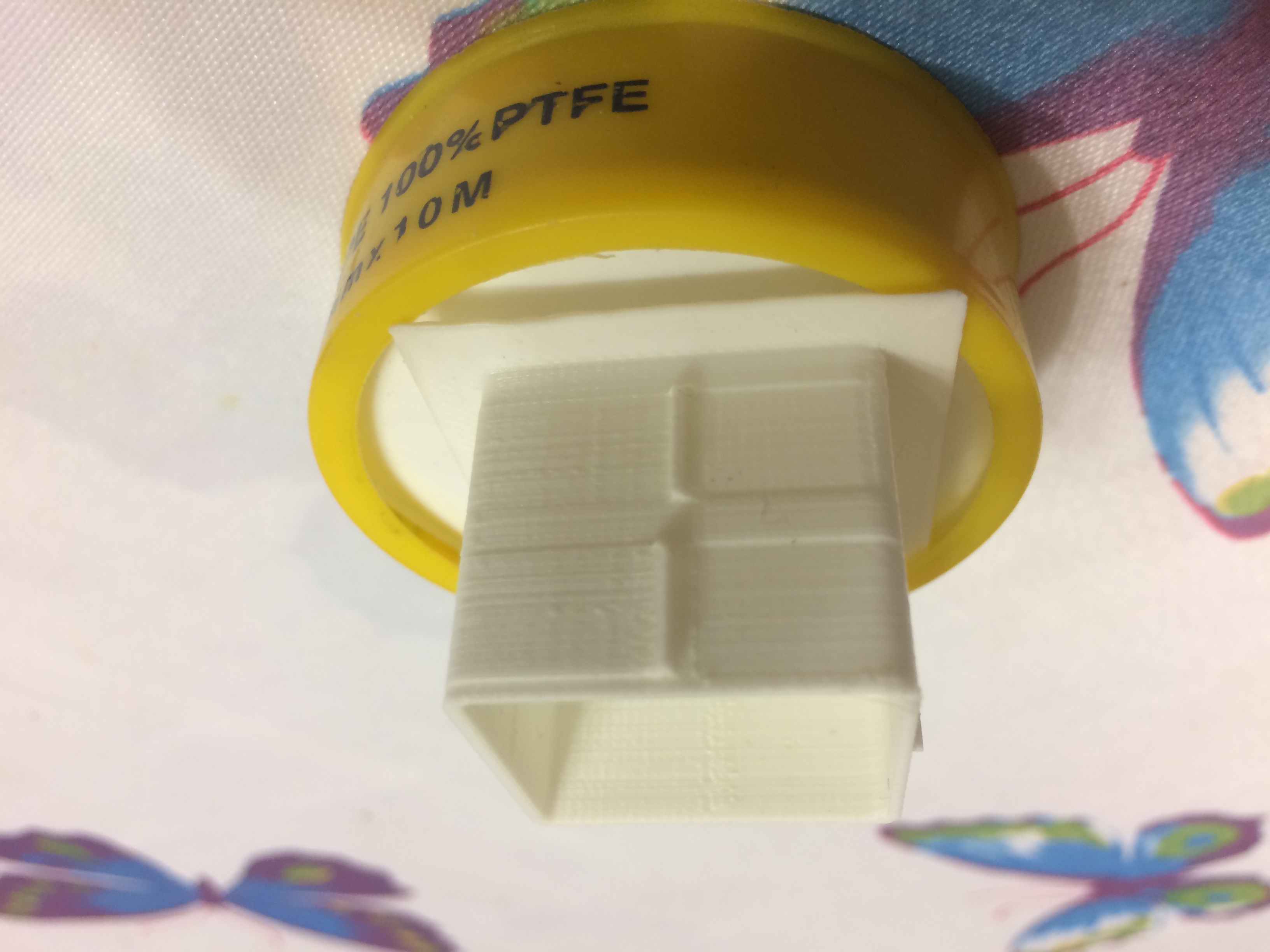

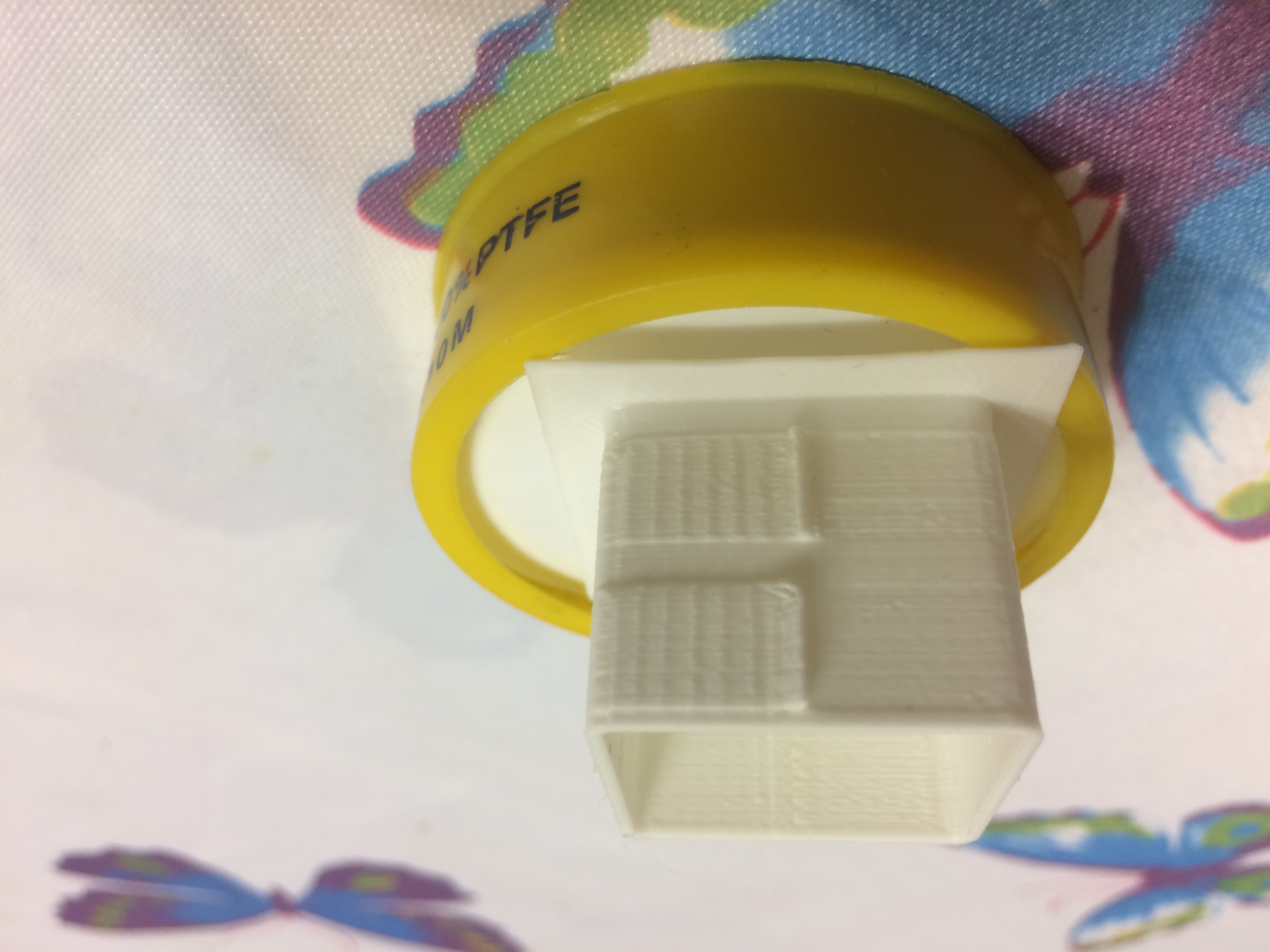

Вчера поменял подшипники на втулки скольжения на оси Y (под столом), работать стало гораздо тише но косяки никуда не пропали(
в чем может быть дело?

Не судите строго, что касается 3d принтеров - я чайник)
Aleksan'DR

Сообщения: 53
Зарегистрирован: 10 ноя 2016, 19:33
Откуда: Москва
Skype: admin_pd
прог. языки: Qbasic
ФИО: Александр Дмитриевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 15 янв 2017, 01:32

это люфт, притом очень большой
что-то болтается или ремни не натянуты.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение VitalikNic » 15 янв 2017, 11:14

Подскажите как с минимальными манипуляциями переделать принтер в лазерный гравер.
VitalikNic

Сообщения: 67
Зарегистрирован: 11 авг 2014, 10:10

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 15 янв 2017, 11:18

Если исходная модель - это кубик, то предлагаю следующий комплекс мероприятий (для принтеров кинематики Пруша, для других аналогично по смыслу):
1. Через PronterFace или другим способом (но не руками) выставляем координаты так, чтобы можно было контролировать состояние шкивов. Например, Х=100, Y>150, Z=50. Моторы при этом должны стать на удержание.
2. Подвигать рукой стол вперед назад - он двигаться не должен СОВСЕМ. Если двигается - смотреть где косяк. У меня было дело прослаблялось крепление шкива на валу двигателя.
3. Подвигать рукой стол вправо-влево. На китайских линейниках может быть люфт до мм, не больше. Если больше - где-то что-то не зажато.
4. Подвигать рукой каретку Х вправо-влево. Если двигается - см. п.1, аналогично.
5. Взяться рукой за кубик хотэнда (перед этим проверить, что нагрев выключен и что хотэнд холодный!) и попытаться подвигать его взад-вперед и вправо-влево. Явных люфтов в сочленении от хотэнда до каретки не должно быть совсем. Сама каретка может люфтить чуть-чуть на линейниках - тут ничего не поделаешь, обычно сильно не влияет.

После проведения данного комплекса и устранения всех косяков, должно все печатать вполне сносно.

Добавлено спустя 2 минуты 6 секунд:
VitalikNic писал(а):Подскажите как с минимальными манипуляциями переделать принтер в лазерный гравер.

Прикрутить лазер - вот и вся переделка. Вся кинематика вполне подходит. Вопрос в программном обеспечении. Но это лучше в профильной ветке у CNC-шников спрашивать, чем они там гравируют.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение VitalikNic » 15 янв 2017, 14:07

Механика ясна снял голову поставил лазер, подключил к плате ардуино. А вот какими программами можно генерировать G код для гравировки не меняя прошивку. А то делаю чертеж создаю обем перевожу его в стл. В слайсере генерируются код потом ручками редактирую добавляю команды а лишнее удаляю. Много ручной возни.
VitalikNic

Сообщения: 67
Зарегистрирован: 11 авг 2014, 10:10

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 15 янв 2017, 17:23

Ну так спроси у CNC шников, чем они G код генерят. В этой ветке печатники, да еще и новички в основном, откуда нам знать? :)
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alexus12 » 15 янв 2017, 17:44

VitalikNic писал(а):Механика ясна снял голову поставил лазер, подключил к плате ардуино.

Вроде даже голову не надо снимать, прям рядом лазер вешают.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 15 янв 2017, 17:56

Нормальный лазер, ватт хотя б на пять - довольно таки увесистая байда (вернее его система охлаждения), сравнимая по размерам с экструдером. Оно то конечно можно много чего на каретку прицепить: и лазер, и гравер :) Только тогда принтер вряд ли сможет нормально печатать. Если уж хочется универсальный станок, то лучше придумать систему быстрой замены рабочего органа. Чтоб все соединения на разъемах и крепеж на паре легкодоступных болтиков.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Laeron » 16 янв 2017, 17:35

Недавно печатая одну сложную модель с мелкими деталями ABS пластиком долго мучался, пока здесь не подсказали насчет обдува модели. Все сразу прошло как надо. Обдув правда колхозный просто вентилятор на модель, без направленных потоков и прочего.
Потом решил поиграть с обдувом, прогнал разные тестовые модели с ABS. Качество заметно улучшилось. Особенно на углах, мелких деталях и при больше скорости печати. Попробовал коробочку с обдувом и тоже хорошо, иначе нижние края углов всегда перегревались и чуть чуть загибались.
Печатаю обычно 230 сопло, 105-110(пирометр правда показывает 115-120) стол с постепенным понижением до 95, в боксе.

Я правильно понял что обдув плох только тем что слои могут разойтись? На усадку ABS сильно влияет?
Laeron

Сообщения: 23
Зарегистрирован: 29 апр 2016, 23:14
