Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 16 янв 2017, 17:42

усадка при обдуве меньше а внутренние напряжения больше (и растрескивание в процессе эксплуатации).
уменьшение межслойного сцепления можно компенсировать увеличением потока, но это не тривиальная калибровка (может как нибудь гайд сделаю)
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Laeron » 16 янв 2017, 17:51

В общем злоупотреблять тоже не стоит?
Просто пока что, это единственное что побороло при печати слоем 0.2 у коробок размером 10 на 5 см загибания в районе углов, первых 5 слоев.
Скорость 25 мм/с плюс ограничения времени на слой не сильно помогают без обдува

В камере где то 50-60 градусов температура, стол как писал выше 110-120 (вроде не сильно горячо по идее), может конечно еще хотэнд подвирать, его пока не проверял...
Laeron

Сообщения: 23
Зарегистрирован: 29 апр 2016, 23:14

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 16 янв 2017, 19:07

У себя последнее время пользуюсь обдувом так: в слайсере (Кура) обдув всегда включен. На принтере кулер заведен через выключатель типа кнопка с фиксацией :) (тупо в разрыв провода впаял пока) Печатать стараюсь с ВЫКЛЮЧЕННЫМ кулером, но если в модели присутствуют: мосты, поддержки, торчащие острые детали - включаю обдув и добавляю градусов три-пять на сопло прям из меню принтера чтоб получше слои спекались. Колхозновато, согласен, но действенно :)
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Laeron » 16 янв 2017, 19:36

Alex Post писал(а):включаю обдув и добавляю градусов три-пять на сопло прям из меню принтера чтоб получше слои спекались.


А почему прям в куре не настраиваете? Включать обдув с такого то слоя и выключать на таком то?

Я правда тоже топорно сейчас просто обдув уменьшаю немного когда он не нужен. Но только потому что в версии 2.3 плагин куры tweak at z глючит. Например в прошлой версии твики не применялись со 2го по 4й слой, только с 5го. В последней это "пофиксили" тем что подставляют 4й слой вместо 2го... Плюс странная работа плавного понижения температуры. В общем беда, жду когда допилят.
Laeron

Сообщения: 23
Зарегистрирован: 29 апр 2016, 23:14

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 16 янв 2017, 19:38

Я лентяй :)
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение zdanko44 » 16 янв 2017, 19:41

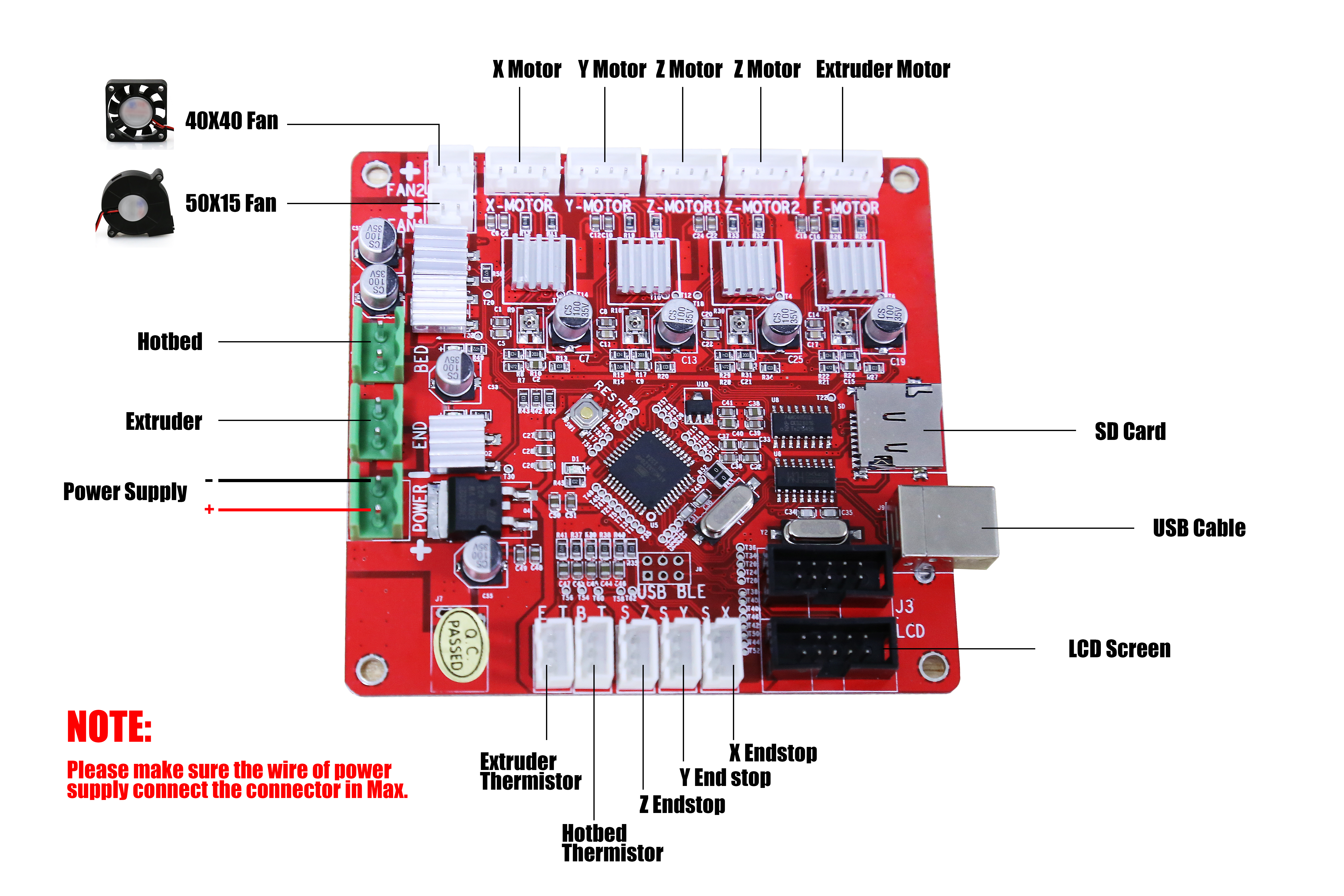

Привет!Принтер из Китая ANET A8 3D. Помогите если кто может, нужна принципиальная схема этой мамы. Проблема в температуре стола - всё время показывает максимальную, провода и контакты проверил , термодатчик тоже ок , найти пока не могу .
Вложения
zdanko44

Сообщения: 2
Зарегистрирован: 16 янв 2017, 19:09

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 16 янв 2017, 23:47

Это разве что только у самого Анета попросить. По сути то скорее всего обычная Атмега с навеской от РАМПСа, но по маркировке-номиналам элементов никто кроме производителя тебе не поможет. Можешь глянуть, как в рампсе обвязка термисторов сделана, скорее всего и на анет похоже будет:
http://reprap.org/mediawiki/images/f/f6 ... ematic.png
там особо ломаться то нечему: 4.7к (может быть и другой) подтяжка к +5В, а сам термистор включен между массой и аналоговым входом атмеги. Соотвественно, ежели не работает - вполне вероятно, что случайно коротнуло на +12 и вышибло вход. Способ лечения - перекинуть на свободный аналоговый пин атмеги и указать это в прошивке.

Добавлено спустя 21 минуту 19 секунд:
Поразглядывал картинку анета - точно, обвязка термистора как у рампса, даже номинал резистора просматривается 472 (4.7к) только что атмега 1284-я, может свободной ноги и не найтись....
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение zdanko44 » 17 янв 2017, 19:31

Благодарю за ответ!Я поковырял маму,виноват вход термодатчика стола, там есть точно лишний вход, потому что третий вывод следующего подобного разъёма используется при переделке на автоуровень (индуктивный датчик), можно было бы поменять пин , но я не знаю где менять . У меня есть все прошивки и оригинальная заводская и следующая для автоуровня(сейчас эта прошита), они прекрасно прошиваються через AVRDUDESS.
Вложения
A8-L_firmware Update Autolevel.zip
(99.24 КиБ) Скачиваний: 0
Vostanovlenie ishodnoj versii Anet v.1.0 OMNI .zip
прошивки
(874.54 КиБ) Скачиваний: 0
zdanko44

Сообщения: 2
Зарегистрирован: 16 янв 2017, 19:09

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 18 янв 2017, 11:39

Если речь идёт о Z endstop, то он скорее всего подключен на цифровой вход, а для термистора нужен аналоговый. Ну и без датчика по Z принтер совсем работать не будет.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Ernesto » 18 янв 2017, 14:54

Сегодня в время печати ловил дважды неприятные явления:
- на 4 слое печати модели с карты головка внезапно поехала по Y до упора (упор противоположный концевику), упершись протрещала мотором, потом откатилась назад и продолжила печатать модель как будто она сместилась на 10 см вперед
- печать с компа через репитер, на втором часу печати происходит как бы смещение модели на пару мм в сторону по Y печать продолжается как будто модель смещена.
До этого таких глюков не наблюдалось.
Грешу на БП который раньше просто волялся сбоку принтера а теперь висит на раме. Куда копать ?
Аватара пользователя
Ernesto

Сообщения: 89
Зарегистрирован: 18 май 2016, 05:05
Откуда: Камчатка

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 18 янв 2017, 15:35

первое фиг знает, а второе это пропуск шагов, либо драйвер перегревается либо току нехватает.
как вариант какие-то помехи/наводки на провода идут
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Ernesto » 20 янв 2017, 02:57

Myp писал(а):первое фиг знает, а второе это пропуск шагов, либо драйвер перегревается либо току нехватает.
как вариант какие-то помехи/наводки на провода идут

ток поднял, БП с корпуса убрал, вроде отпустило :Yahoo!:
Пы.Сы. не помогло :( смотрю дальше
на экране вовремя печати "Endstops Y" , походу из за наводок в кабеле ложное срабатывание
Аватара пользователя
Ernesto

Сообщения: 89
Зарегистрирован: 18 май 2016, 05:05
Откуда: Камчатка

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 22 янв 2017, 00:59

Пережми разъемы концевика по У. Если есть возможность - замени концевик с кабелем.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Ernesto » 22 янв 2017, 14:08

заметил странный глюк, при включении вентилятора на обдув модели при температуре стола 80 градусов моментально температура начинает падать, куллер дохлый ели дует, не верю, глюк прошивки? рампса? или БП слабый?
Аватара пользователя
Ernesto

Сообщения: 89
Зарегистрирован: 18 май 2016, 05:05
Откуда: Камчатка

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Zusul86 » 22 янв 2017, 14:14

Ernesto писал(а):куллер дохлый ели дует, не верю, глюк прошивки? рампса? или БП слабый?

Если не веришь, то подыми голову повыше и накрой стол чем ни будь.
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров
