Re: HotEnd

Сообщение Alex_T » 17 июл 2014, 13:50

mirson писал(а):Уважаемые, посоветуйте где купить E3D хот энд 6? Или какую нибудь альтернативу.

Как раз продаю новый хот енд версии 6, правда под 3мм )) прислали не под тот диаметр. продаю по себестоимости.
Alex_T

Сообщения: 7
Зарегистрирован: 14 май 2014, 12:20

Re: HotEnd

Сообщение zeroz » 17 июл 2014, 14:38

Alex_T писал(а):Как раз продаю новый хот енд версии 6, правда под 3мм )) прислали не под тот диаметр. продаю по себестоимости.

расскажи, пожалуйста про него. Чем отличаются 3мм и 1.75мм, только диаметром птфе трубки? или какие-то другие отличия, в железе есть?
prusa i2, ramps 1.4, abs 1.75 / 0.3mm
zeroz

Сообщения: 80
Зарегистрирован: 07 май 2014, 14:49
Откуда: Воронеж
прог. языки: java
ФИО: Сергей Владимирович

Re: HotEnd

Сообщение sdron281 » 17 июл 2014, 17:20

Основное отличие в диаметре внутреннего отверстия в термобарьере и сопле, размерах термобарьера и радитора, т.е. у них невзаимозаменяемые термобарьеры и радиаторы. Ну и наличие птфе в 1,75 версии. По рисункам видно:

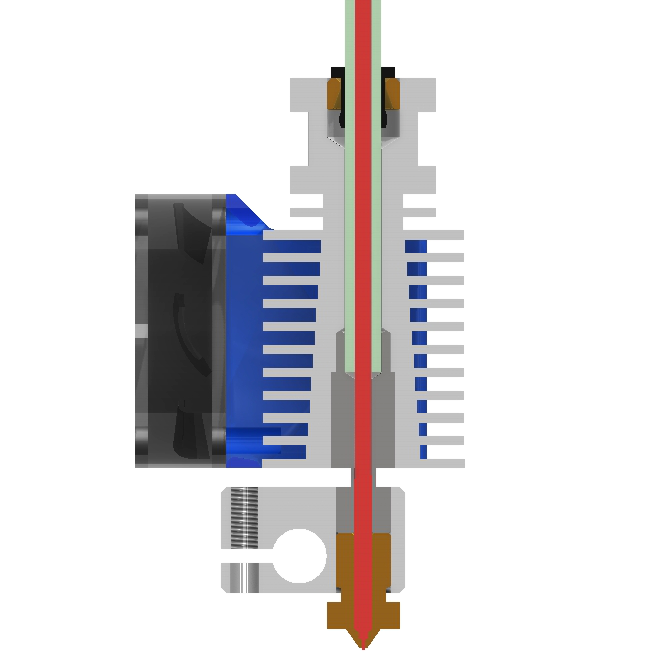

1,75мм версия

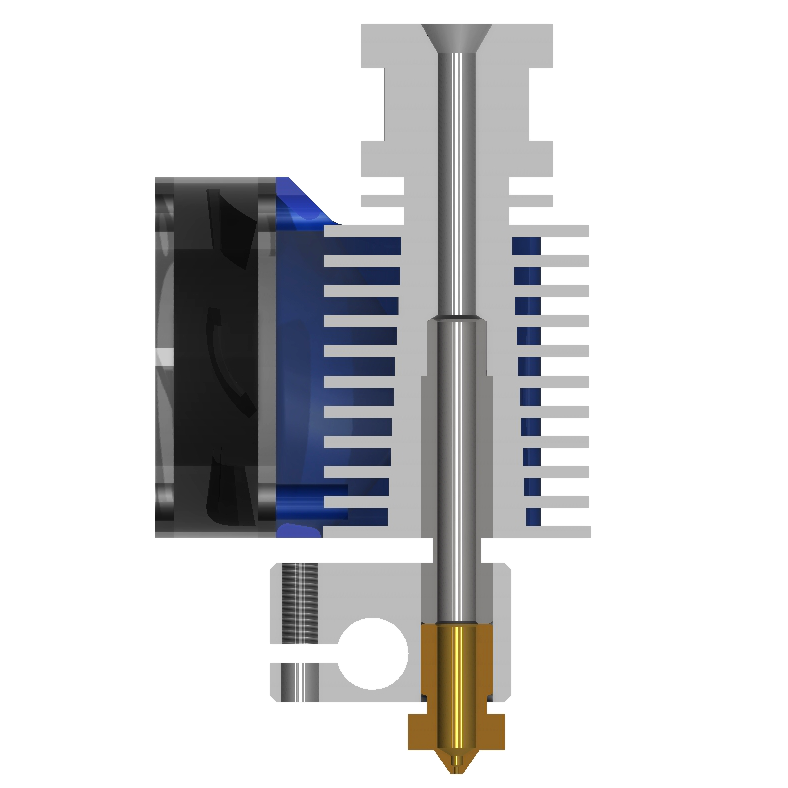

3мм версия


Вообще у них на сайте есть чертежи - удобно сравнивать. http://e3d-online.com/E3D-v6-Documentation
sdron281

Сообщения: 65
Зарегистрирован: 03 окт 2013, 22:50

Re: HotEnd

Сообщение IliaMoroz » 18 июл 2014, 10:30

Прошу обратить внимание на соотношение диаметра отверстия сопла к длине канала сопла. Я раньше не обращал внимание на это. После ряда замечаний пришлось смотреть.
Вложения
V6-NOZZLE-175.pdf
(86.13 КиБ) Скачиваний: 0
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: HotEnd

Сообщение karabas2011 » 18 июл 2014, 10:46

Про это давно писали. Авторы используют сотношение длина равна двум диаметрам. Это компромисное решение. Чем длиннее канал, тем лучше но тем сильнее давить надо. Тем не менее как показывает таблица автора jhead ряд вполне успешных сопел имеют более короткие каналы. Ещё считается что от длины канала зависит сопливость
karabas2011

Сообщения: 1599
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: HotEnd

Сообщение zeroz » 18 июл 2014, 13:01

а вот те сопла, что похожи на E3D, китайские, по размерам, вместо J-Head MK4, тоже китайского, подойдут в прюшу2 без переделок?

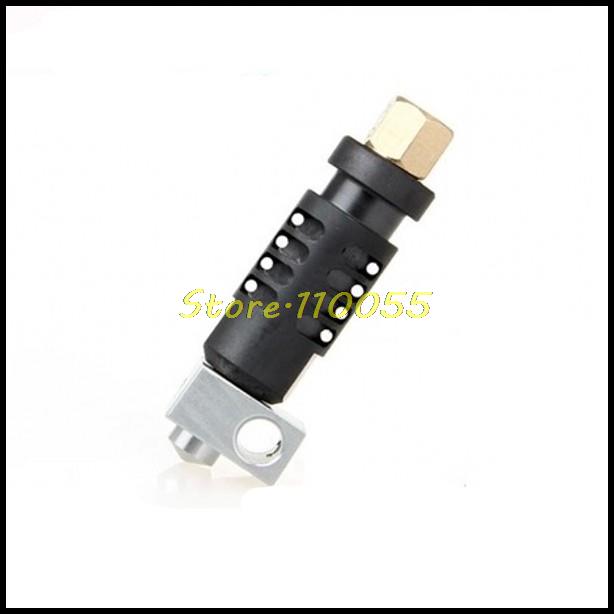

Мк4

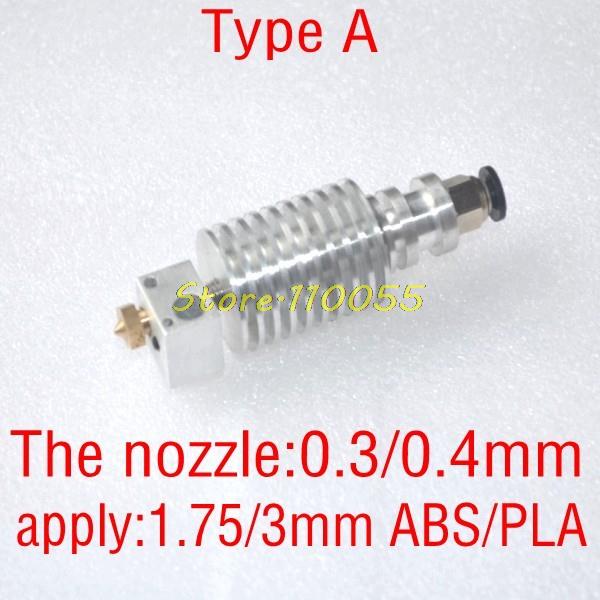

Е3Д
prusa i2, ramps 1.4, abs 1.75 / 0.3mm
zeroz

Сообщения: 80
Зарегистрирован: 07 май 2014, 14:49
Откуда: Воронеж
прог. языки: java
ФИО: Сергей Владимирович

Re: HotEnd

Сообщение IliaMoroz » 18 июл 2014, 13:02

karabas2011 писал(а):Про это давно писали. Авторы используют сотношение длина равна двум диаметрам. Это компромисное решение. Чем длиннее канал, тем лучше но тем сильнее давить надо. Тем не менее как показывает таблица автора jhead ряд вполне успешных сопел имеют более короткие каналы. Ещё считается что от длины канала зависит сопливость

Да тоже пришел к выводу, о благе длинного канала, и как с ним "бороться".
zeroz писал(а):а вот те сопла, что похожи на E3D, китайские, по размерам, вместо J-Head MK4, тоже китайского, подойдут в прюшу2 без переделок?

А куда они денутся? :) Правда посадочное гнездо несколько отличается, но это не беда.
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: HotEnd

Сообщение Vovich70 » 18 июл 2014, 21:03

Ещё по собственному опыту замены могу подсказать,что стандартный крепеж вентилятора для цельнометаллического может и не влезть.
Зависит от модели каретки-их тоже несколько вариантов попадается.Себе ставил удлиненный кожух.Ссылку вроде даже уже где-то давал.
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 459
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: HotEnd

Сообщение zeroz » 18 июл 2014, 21:14

IliaMoroz писал(а):А куда они денутся? :) Правда посадочное гнездо несколько отличается, но это не беда.

отлично! Заказал 0.3мм-вую версию E3D-китайского под 1.75 пластик.
Стоит-ли, брать различные сопла (0.2-0.5)?
и как их опознать, что точно для этой версии идут, видел сопла для Мейкербота МК7, МК8, Е3Д М6, Ультимейкер... все, довольно-таки, похожие друг на друга.
prusa i2, ramps 1.4, abs 1.75 / 0.3mm
zeroz

Сообщения: 80
Зарегистрирован: 07 май 2014, 14:49
Откуда: Воронеж
прог. языки: java
ФИО: Сергей Владимирович

Re: HotEnd

Сообщение krendel » 27 июл 2014, 22:04

всем доброго вечера, подскажите, плз, где можно купить мейкергировский хотэнд (имеется V3 GrooveMount for 1.75mm+ HotEnd Pack (.35mm Nozzle)), всем сполна устраивает, но думалось сделать 2 хотэнда, почитал - прихожу к выводу, что проще купить е3д 2 шт:(?
Mendel90 + Marlin + Slic3r
sar3dprint(at)gmail.com
Аватара пользователя
krendel

Сообщения: 97
Зарегистрирован: 10 фев 2013, 11:46
Откуда: Саратов
ФИО: Андрей

Re: HotEnd

Сообщение Naruto » 28 июл 2014, 12:33

krendel писал(а):всем доброго вечера, подскажите, плз, где можно купить мейкергировский хотэнд (имеется V3 GrooveMount for 1.75mm+ HotEnd Pack (.35mm Nozzle)), всем сполна устраивает, но думалось сделать 2 хотэнда, почитал - прихожу к выводу, что проще купить е3д 2 шт:(?

у них и купить :) http://www.makergear.com/products/extruders
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: HotEnd

Сообщение krendel » 29 июл 2014, 22:23

Naruto писал(а):у них и купить :)

тогда поясните, этот экструдер рассчитан на 24В? 12V судя по всему - по запросу?
Mendel90 + Marlin + Slic3r
sar3dprint(at)gmail.com
Аватара пользователя
krendel

Сообщения: 97
Зарегистрирован: 10 фев 2013, 11:46
Откуда: Саратов
ФИО: Андрей

Re: HotEnd

Сообщение Naruto » 01 авг 2014, 10:25

krendel писал(а):
Naruto писал(а):у них и купить :)

тогда поясните, этот экструдер рассчитан на 24В? 12V судя по всему - по запросу?

Пишите в примечании при заказе/оплате, что Вам нужет 12v нагреватель (по англиЦки пишите:) )
и все пришлют с 12 вольтовым нагревателем (в общем то картридж керамический не деффицит :) )
посылка идет недели три-четыре из пиндосии.
Так же рекомендую сразу взять три сопла (0,25 0,35 и 0,5) меняются сопла легко можно даже не снимать хотенд с экструдера.
Термистор надо обязательно откалибровать стандартные таблицы Марлина не подходят, разница до 20 градусов доходит.
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: HotEnd

Сообщение obdiy » 06 авг 2014, 21:00

Китайские E3D норм! подтверждаю. печатаю на 250 градусах, косяков не было
obdiy

Сообщения: 114
Зарегистрирован: 18 сен 2013, 10:46

Re: HotEnd

Сообщение MAD_Deimon » 06 авг 2014, 22:45

Все познается в сравнении, когда-то я был уверен, что китайские j-хеды норм, теперь у меня их кучка валяется :)
