Принтер который строит AKlion *-)

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 21 окт 2015, 12:59

Нет проект в солиде не дам. Тема для тех кто желает повторить тут http://forum.flycamstudio.ru/viewtopic.php?f=49&t=312

Скорость печати зависит от деталей, чаще всего на 50 печатаю.
В принципе ничего само и не ломалось. Контакты отвалились 1 раз, клнтроллер начал барахлить 1 раз. Ну и всё в принципе.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение dccharacter » 21 окт 2015, 19:11

Сходил по ссылке - фундаментальный труд
Я правильно понимаю, что экструдер - "прямого отжима"? А как он тогда умудряется давить пластик на 300мм/с? У меня на 35 щелкать начинает.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 21 окт 2015, 20:04

Правильно понимаеш, но ничего не щёлкает.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение macar2005 » 22 окт 2015, 06:43

А как ремни (подтягивал, менял)?
Как люфты (увеличились)?
Как экструдер (часто сопла менял)?
macar2005

Сообщения: 142
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер который строит AKlion *-)

Сообщение Alexus12 » 22 окт 2015, 09:55

AKlion писал(а):Нет проект в солиде не дам. Тема для тех кто желает повторить тут http://forum.flycamstudio.ru/viewtopic.php?f=49&t=312

Да, темку уже 3 раза прочитал. Классный принтер получился.
А настройки слайсера можете показать? И ещё вопрос - когда АБСом печатаете обдув используете или нет?
Пойду тренироваться в Солиде. А то у меня так красиво не получился мой принтер. Какой-то одноцветный весь и не рендерил я его.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 22 окт 2015, 15:08

Обдув использую когда мелкие детали печатаю.
Настройки слайсера не сектрет, только они всегда разные. вам какие из них?
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение Alexus12 » 23 окт 2015, 10:39

AKlion писал(а):Настройки слайсера не сектрет, только они всегда разные. вам какие из них?

Да, Вы правы. Настройки разные. Тогда просто скажите какой слайсер используете. А то я все никак не могу определиться.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 23 окт 2015, 16:22

слик3 я использую
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение Alexus12 » 24 окт 2015, 09:24

AKlion писал(а):слик3 я использую

При печати я сталкивался с такой проблемой. Печатается деталь с заполнением допустим 25%. При печати верхней крышки 2-3 слоя получаются с дырами, т.е. не пропечатывается слой. Иногда бывало что и финальный слой с дырами получается. Проблема эта решалась использование Киссликера, там перед печатью крышки пару слоев проходит вчерне более плотной заливкой и тогда крышка сразу нормально печатается без дыр.
Мне кажется что это проблема самого принтера, а не слайсера. А у Вас крышки сразу нормально печатает? И если это проблема принтера - то что не так настроено может быть?
И ещё вопрос. Не проводили ли Вы тест принтера на печать навесных элементов, например балки между двумя опорами, без поддержек под балкой? Может есть такое видео у Вас, было бы интересно посмотреть.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 24 окт 2015, 15:18

Не разу не было никаких дыр.
Тестов не проводил, а детали такие печатал неоднократно.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение Alexus12 » 25 окт 2015, 07:57

Значит или я не до конца в настройках разобрался, или это из-за принтера (может быть из-за того что сопло было 0,2 мм).
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Принтер который строит AKlion *-)

Сообщение AZOT » 28 окт 2015, 14:43

Alexus12 писал(а):Значит или я не до конца в настройках разобрался, или это из-за принтера (может быть из-за того что сопло было 0,2 мм).

Про дефекты при печати.
http://3dtoday.ru/blogs/leoluch/defects ... ification/
AZOT

Сообщения: 1
Зарегистрирован: 20 апр 2015, 18:39

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 22 апр 2016, 21:19

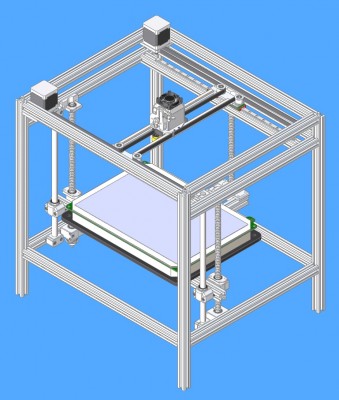

01 окт 2013 я сделал первый отпечаток на своём принтере. Прошло более чем два с половиной года. Всё это время он прекрасно работал. Но пришло время когда по разным причинам возникла необходимость собрать ещё один принтер и я опять сел за солидворкс проектировать следующий аппарат. Это пока черновой набросок, что будет в финале я и сам пока с трудом представляю.
Вложения
Снимок экрана 2016-04-22 в 21.11.54.jpg
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение Alexus12 » 22 апр 2016, 21:34

AKlion писал(а):01 окт 2013 я сделал первый отпечаток на своём принтере. Прошло более чем два с половиной года. Всё это время он прекрасно работал. Но пришло время когда по разным причинам возникла необходимость собрать ещё один принтер и я опять сел за солидворкс проектировать следующий аппарат. Это пока черновой набросок, что будет в финале я и сам пока с трудом представляю.

А почему решили не сделать такой же, как и предыдущий? Какие-то недостатки серьезные были обнаружены в процессе эксплуатации? Вижу на рельсы переходите.

Глядя на Ваш предыдущий принтер я сделал свой, и уже его 3 раза перепроектировал и переделал :) Сейчас вот думаю как сделать двойной экструдер, чтобы с растворимыми поддержками печатать.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 22 апр 2016, 21:53

Есть огромное желание сделать минимальной массой все подвижные детали. Именно поэтому рельсы.

Добавлено спустя 2 минуты 50 секунд:
Хотелось бы посмотреть что получилось у вас, я сейчас в раздумьях над головой, какой всё-таки ставить двигатель? Есть двигатели PG35L-048 но также есть и сомнения в этом двигателе.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей
