Принтер который строит AKlion *-)

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Принтер который строит AKlion *-)

Сообщение Alexus12 » 23 апр 2016, 08:00

AKlion писал(а):Есть огромное желание сделать минимальной массой все подвижные детали. Именно поэтому рельсы.

Хотелось бы посмотреть что получилось у вас, я сейчас в раздумьях над головой, какой всё-таки ставить двигатель? Есть двигатели PG35L-048 но также есть и сомнения в этом двигателе.

У меня боуден - как раз из-за такого же огромного желания уменьшить массу подвижных частей. А двигатель экструдера у меня с планетарной передачей с соотношением 1:5.18 - не нарадуюсь на него. Давит как бешеный. Поскольку он стоит отдельно, а не на каретке, его масса не имеет значения.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 26 апр 2016, 18:37

Как то так пока, желающие скооперироваться могут присоединятся.
Вложения
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение Alexus12 » 26 апр 2016, 19:03

Стол размером будет как и в прошлом принтере?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 26 апр 2016, 19:34

Да и нагреватель такой же и блок питания такой же. Сейчас бодаюсь с концевиками, Шщу место куда поставить. Это скорее будет принтер для тех кому нужен профи аппарат.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 29 апр 2016, 00:36

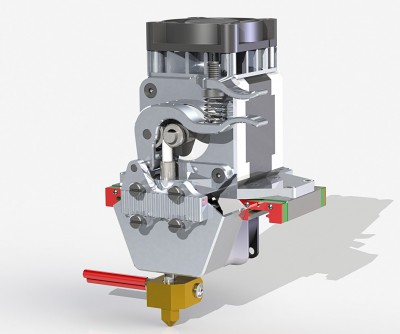

Голова. Почти всё готово, скоро можно будет начинать пилить.
Вложения
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение setar » 29 апр 2016, 01:23

хватит ли прижима пружинки?
на глазок там рычаг почти 1:1
и для чего радиатор на моторе ? при правильно выставленном токе он греется не значительно

Добавлено спустя 1 минуту 28 секунд:
а что за зубчатая планка впереди? похоже на крепление ремня, но направление не согласуется с каретками
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 29 апр 2016, 01:40

Да усилия пружинки хватит, проверено в течении 2.5 лет эксплуатации такой же.
Мотор всёже греется, уже проверено, и олаждение ему нужно.

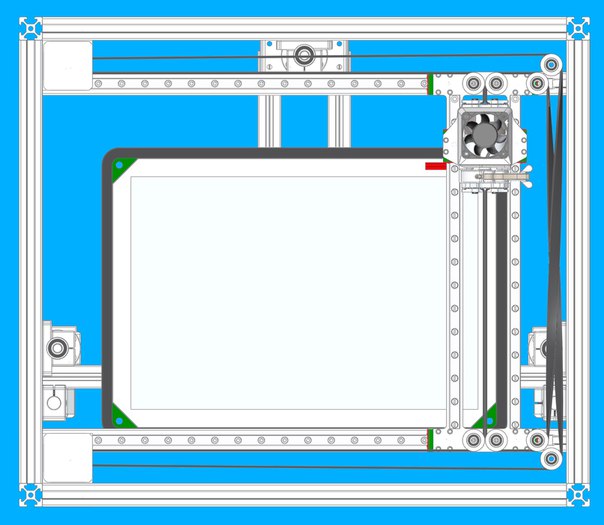

Стоит посмотреть картинку двумя поставми выше и вопрос о креплении ремней отпадёт сам собой. Или зайди вот сюда http://forum.flycamstudio.pro/viewtopic.php?f=49&t=630 хотя поначалу был другой вариант.
Вложения
Снимок экрана 2016-04-29 в 1.40.32.jpg
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение unigenum » 29 апр 2016, 05:09

мотор конечно же греется. а вот нужно ли ему охлаждение - вопрос спорный.
по спецификации для таких моторов до 70-80 градусов норма. как говорится, проверено в течении 2.5 лет эксплуатации и даже больше.
ессно наощупь жгется, вот народ в панике и лепит свистелки-перделки.
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 29 апр 2016, 13:35

unigenum писал(а):вот народ в панике и лепит свистелки-перделки.


Паники никакой нету, есть расчёт и опыт. Конечно если по вашей нрюше сквозняк гуляет - это одно, а если в камере принтера и так 50-60 градусов то это немного другое.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 29 апр 2016, 22:26

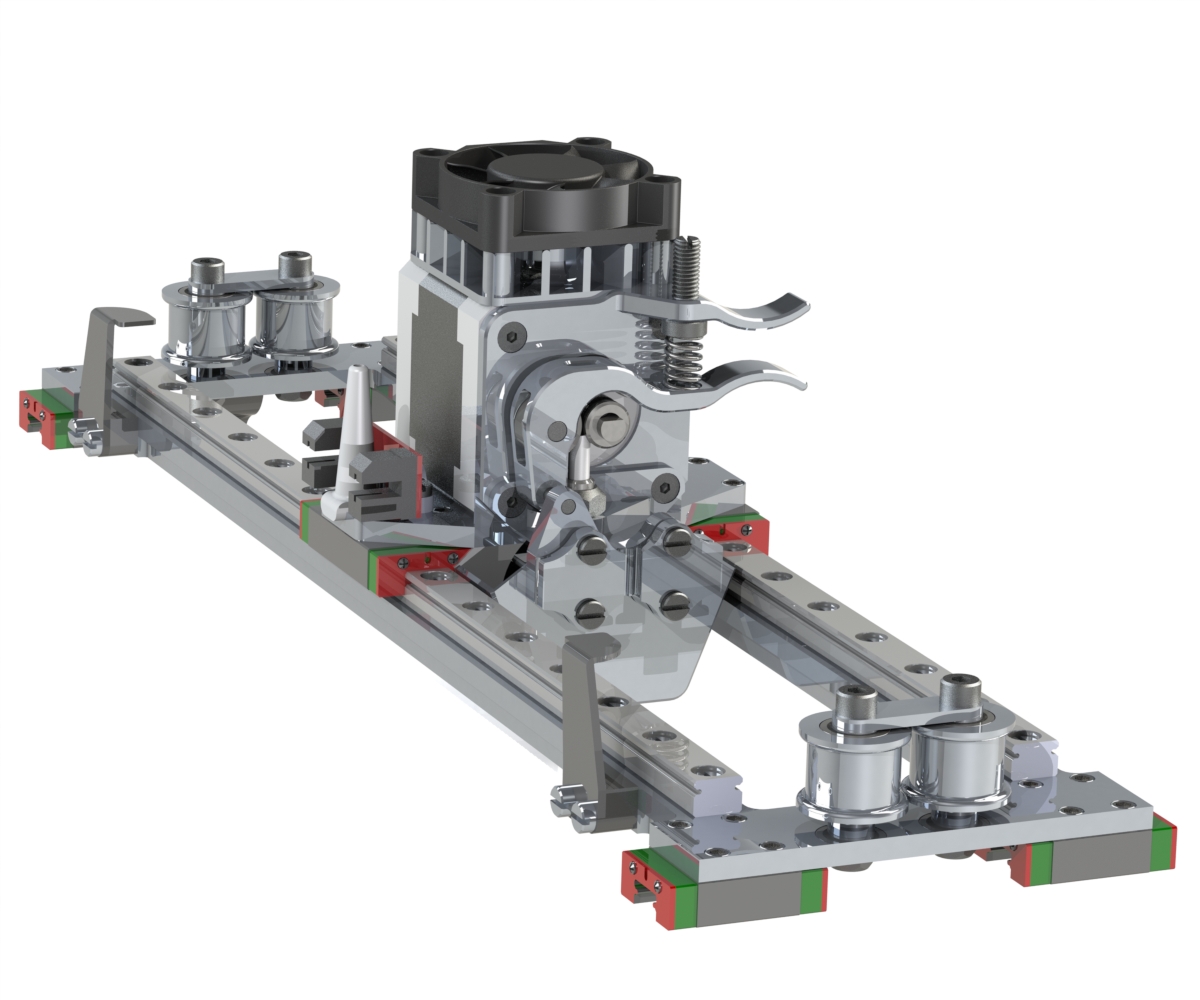

Закончил портал проектировать. Осталось совсем немного. Помоему я не один буду собирать такой принтер ;-)
Вложения
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение ДимаМ » 30 апр 2016, 03:33

Не слишком тяжёлый портал?
ДимаМ

Сообщения: 120
Зарегистрирован: 07 дек 2013, 01:01

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 30 апр 2016, 03:43

Нет не тяжелый. ОН на 200 грамм легче предыдущего.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение Alexus12 » 30 апр 2016, 07:01

Деталь между каретками по Y (на которой ролики) - алюминиевая или печатная?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 30 апр 2016, 12:56

Не понял про какую деталь вопрос.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение Alexus12 » 30 апр 2016, 21:06

AKlion писал(а):Не понял про какую деталь вопрос.

На которой 2 каретки (которые по рельсе Y ездят) крепятся и 2 ролика. К ней ещё крепятся 2 рельсы оси X.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43
