Re: Принтер который строит AKlion *-)

Сообщение karabas2011 » 25 ноя 2013, 20:25

AKlion писал(а):Уменя нету никакого эффекта на цилиндрах, всё чисто.

ну фотку-то запость, сойдёт любая высокая деталь с ровным вертикальным углом
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 25 ноя 2013, 20:37

Тоесть наслово у нас уже не верят?

Добавлено спустя 7 минут 25 секунд:

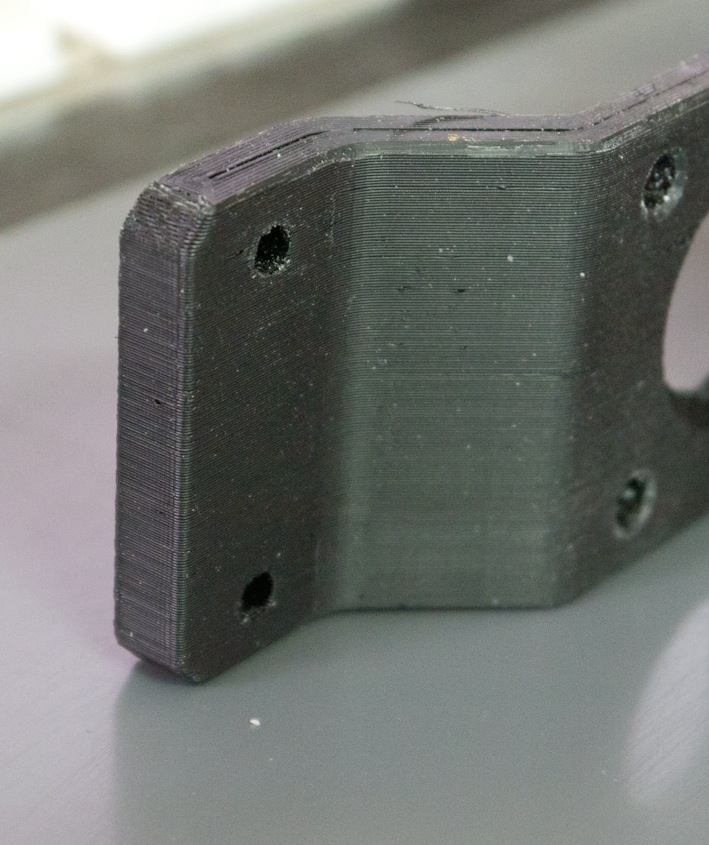

Это пойдёт? Только там угол не острый был. Печаталось при скорости 160 абс.
Вложения
Снимок экрана 2013-11-25 в 20.37.25.jpg
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение porex » 25 ноя 2013, 21:51

А видео печати на такой скорости можно? Уж очень интересно как принтер себя ведет. Реально 160мм/с скорость периметров и заливки?
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Принтер который строит AKlion *-)

Сообщение Radus » 25 ноя 2013, 21:53

faeton13 писал(а):) У H-bot нет волны на углах т.к нет резкой смены направления движения движков. затотолжен быть странный эффект цилиндрах )

Наверное если деталь развернуть на 45 градусов на столе то будет все тоже самое как в обычных?
Ведь там когда 1 мотор стоит а другой крутит то происходит движение по диагонали...
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Принтер который строит AKlion *-)

Сообщение karabas2011 » 25 ноя 2013, 22:24

AKlion писал(а):Тоесть наслово у нас уже не верят?

дык у нас не церковь.
Интересуют достижения на которые равняться. Заявлено было отсутствие звона и прочие чудеса.
Отсюда и любопытство.

Деталь перевёрнута или у вас периметры обходятся по часовой?
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 25 ноя 2013, 22:41

Деталь перевёрнута. Да реально была скорость 160 периметров и заливки, скорость наружнего слоя поменьше. Принтер тут онлайн. Скайп aklion так что можно во время печати поинтересоватся о режимах. Сейчас будет печать со скоростью 120.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение karabas2011 » 25 ноя 2013, 23:24

AKlion писал(а):Деталь перевёрнута. Да реально была скорость 160 периметров и заливки, скорость наружнего слоя поменьше. Принтер тут онлайн. Скайп aklion так что можно во время печати поинтересоватся о режимах. Сейчас будет печать со скоростью 120.

Обрати внимание - звон действительно слабо выражен но есть и по нему я и определил что у тебя деталь перевёрнута: от грани влево идут вертикальные эхо полосы. Если дашь отверстие крупным планом на нём должно быть лучше видно.
Походу ширина ремня имеет тут решающее значение. У тебя ж шире чем 6мм. Кстати какой толщины слой?
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 25 ноя 2013, 23:44

не знаю что ты там разглядел, но это не только не меряется, еого даже не заметно на детали вживую. Слой был 0.25 ремни 9мм. но и голова достаточно тяжолая. Ах да ремни из люксовой серии с кевларом внутри.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение karabas2011 » 25 ноя 2013, 23:58

AKlion писал(а):не знаю что ты там разглядел, но это не только не меряется, еого даже не заметно на детали вживую. Слой был 0.25 ремни 9мм. но и голова достаточно тяжолая. Ах да ремни из люксовой серии с кевларом внутри.

Я к тому что результат очень хороший и хотелось бы при воспроизведении подобного выяснить как это достигается.
Возможно кинематика ремней в данной конфигурации способствует. Либо только ширина. Либо ещё какие-то факторы.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Принтер который строит AKlion *-)

Сообщение faeton13 » 26 ноя 2013, 12:23

AKlion писал(а):не знаю что ты там разглядел, но это не только не меряется, еого даже не заметно на детали вживую. Слой был 0.25 ремни 9мм. но и голова достаточно тяжолая. Ах да ремни из люксовой серии с кевларом внутри.

есть там волна ) ты просто ее не замечаешь пока. )
но да возможно в ремнях дело. где брал и по чем?
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 27 ноя 2013, 00:14

Брал в америке, гдето в теме ссылка была на место покупки, на всякий случай повторяю https://sdp-si.com. Ремни GT2 шириной 9 мм.

Блин ктоб пинков понадовал. Нужно закончить хотенд новый чертить. Оч хочется мелкий принтер сваять со столом 100Х100. На этом принтере моторы повесить на резину. Короче работы ещё достаточно в этом направлении.

Добавлено спустя 11 минут 56 секунд:

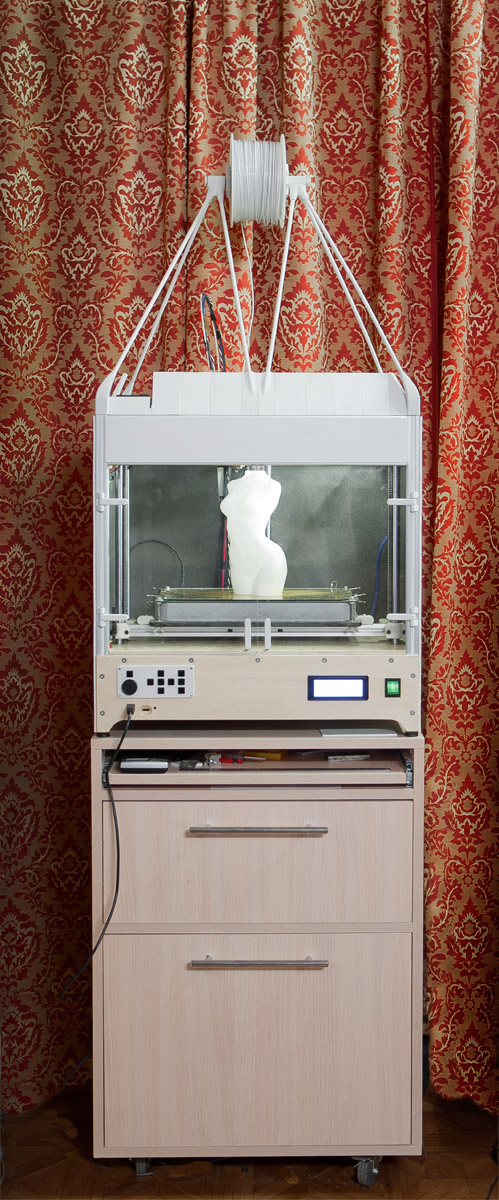

Фото принтера сегодня.
Вложения
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение faeton13 » 27 ноя 2013, 01:51

AKlion писал(а):Блин ктоб пинков понадовал. Нужно закончить хотенд новый чертить. Оч хочется мелкий принтер сваять со столом 100Х100. На этом принтере моторы повесить на резину. Короче работы ещё достаточно в этом направлении.



я в скайпе кидал на какую ленту лучше клеить моторы ) кстати существуют специальные демпферы для шаговиков )
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 27 ноя 2013, 02:07

кинь и тут плизз, и что за демпферы?
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение faeton13 » 27 ноя 2013, 23:05

90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 27 ноя 2013, 23:45

я не стал бы использовать именно эти демфера.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей
