Принтер который строит AKlion *-)

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Принтер который строит AKlion *-)

Сообщение goodwind » 04 май 2016, 07:20

Revenger писал(а):Учусь в процессе. Уроки 4 диска есть, но...

Встроенные уроки лучше любых дисков, как мне кажется. Я по ним (ну и с помощью опытного друга) учусь - очень и очень легко заходит. Намного быстрее осваивается, чем раньше когда по youtube пытался учиться.

Aklion, а в чем смысл трех шпилек на оси Z? Я просто сейчас по примерно такой же схеме проектирую принтер и по моим прикидкам двух по краям вполне хватает если четыре поддерживающих вала достаточно широко расставлены и катаются на удлиненных (LMK..LUU) подшипниках.
И попутный вопрос тоже по оси Z: Вы, как я понимаю, собираетесь крутить валы одним мотором с помощью кольцевого ремня. У меня та же идея, но пока сомнения по способу выбранному мной для натяжения. Я планирую установить ролик-натяжитель, которым можно поджать ремень, но не совсем уверен в оптимальности такого решения.
шарлатан
Аватара пользователя
goodwind

Сообщения: 82
Зарегистрирован: 03 май 2014, 10:37
Откуда: Алматы, Казахстан
прог. языки: Delphi, js, wiring

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 04 май 2016, 14:56

есть такая книга, "избыточные и недостаточные связи в механике" вроде так и называется.

Итак у нас есть плоскость и нам её нужно зафиксировать на переменной высоте, значит нужно зафиксировать по высоте и от поворотов.
По высоте 3 точки, это минимум. От поворотов 2 вала это тоже минимум. Вот отсюда такая конфигурация. И это уже проверено неоднократно на принтерах разных размеров.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение goodwind » 04 май 2016, 15:11

AKlion писал(а):есть такая книга, "избыточные и недостаточные связи в механике" вроде так и называется.

Ушел гуглить, спасибо!
шарлатан
Аватара пользователя
goodwind

Сообщения: 82
Зарегистрирован: 03 май 2014, 10:37
Откуда: Алматы, Казахстан
прог. языки: Delphi, js, wiring

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 04 май 2016, 15:22

боюсь не найти её, я пытался уже. Но материалов на эту тему море.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 10 май 2016, 21:35

Желающие могут повертеть принтер на экране https://cloud.mail.ru/public/6Xts/dJkP6h7A9
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение DR1F » 10 май 2016, 22:39

Привет, как дела с принтером? У меня есть желание запустить проект сродни твоему. Хочу обмениваться опытом)))
DR1F

Сообщения: 50
Зарегистрирован: 11 окт 2015, 20:47

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 10 май 2016, 23:06

Обменивайся ;-) онлайн меня можно найти в скайпе и в контакте, проще всегов скайпе по нику.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение Zusul86 » 12 май 2016, 20:16

Андрей, а что хорошего в Megatronics? Без клавы и LCD с ней можно работать?
Тут ценник 33$ неспроста или рабочий вариант?
http://www.dx.com/ru/p/soaringe-e00257- ... zSfQxTWiLM
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 12 май 2016, 20:31

Да можно с компа управлять без клавы и монитора.

По поводу того ценника не знаю, я брал или на али или у разработчика.

мне нравится что всё в 1 и работает отлично! у меня была вторая версия, сейчас третья стоит. буду третью брать у разработчика.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение IliaMoroz » 13 май 2016, 09:28

Zusul86 писал(а):Андрей, а что хорошего в Megatronics? Без клавы и LCD с ней можно работать?
Тут ценник 33$ неспроста или рабочий вариант?
http://www.dx.com/ru/p/soaringe-e00257- ... zSfQxTWiLM

"Дешева курка - погана юшка".
Как Вы сами думаете, почему плата стоит так дешево?
Я обычно списываюсь с продавцом и задаю вопросы. Было несколько отечественных плат, но их качество оставило плохое впечатление.
Потому покупаю в Поднебесной.
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 18 май 2016, 20:10

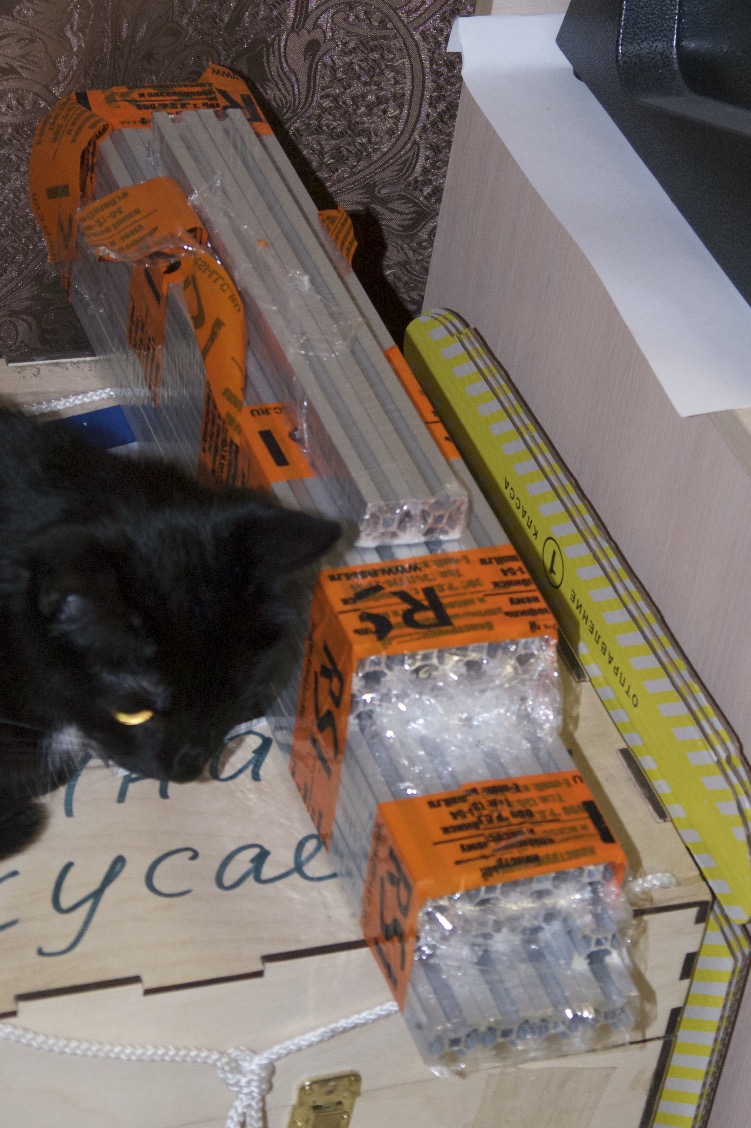

Приехал комплект профиля на принтер. На первый взгляд профиль очень даже хороший.
Вложения
Снимок экрана 2016-05-18 в 20.03.47.jpg
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение IliaMoroz » 19 май 2016, 21:32

Я бы пересмотрел систему рельс. В сторону увеличения скорости печати (в сторону ускорения).
(Совет по пьяни. Приберег для себя. http://ru.aliexpress.com/store/product/ ... Id=1556191 )
Все равно от валов к рельсам пришел...
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Принтер который строит AKlion *-)

Сообщение AKlion » 19 май 2016, 22:45

А подробнее о этом чуде что-нибудь есть?
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Принтер который строит AKlion *-)

Сообщение IliaMoroz » 20 май 2016, 07:14

AKlion писал(а):А подробнее о этом чуде что-нибудь есть?

Да особо не искал. Просто поставил "галочку" для себя, что большие размеры будут требовать увеличения скорости. Эта конструкция мне понравилась, а про люфты я ещё не заморачивался. Вот думаю Вас заинтересовать... Рельсы у нас в основном на "фрезеах" стоят, где не требуется быстрые перемещения, но надо большие нагрузки, а вот ЭТО очень похоже, что любит "быструю езду". Надо наших Гуру поспрашивать, может что подскажут?
:oops:
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Принтер который строит AKlion *-)

Сообщение Alexus12 » 20 май 2016, 13:09

Как раз хотел спросить тут на форуме про эти рельсы. А то они мне все время выпадают при просмотре ТаоБао, думал может кто уже их использовал.
Там зазоры интересно можно регулировать? На каретке сверху какие-то толи винты, толи что-то ещё.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Пред.След.
