Принтер который строит AKlion *-)

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Принтер который строит AKlion *-)

Сообщение AKlion » 07 фев 2013, 05:17

Доброго всем дня.

Нашол в сети чертежи несложного принтера http://grabcad.com/library/ultimaker-v3-0 Как думаете насколько точно может работать подобная конструкция?
И второй вопрос. Сколько может стоит полностью готовый подобный принтер для печати из абс пластика и ему подобных полимеров.
-----------------------

Вопросы отпали сами собой, сижу над проектом, думаю в 1-2 недели закончить проект принтера и заказать всю комплектацию.

Наступило время подбирать комплектацию.

Электронника http://reprapworld.com/?products_detail ... =1591_1606 79.99 €
Кнопки управления http://reprapworld.com/?products_detail ... =1591_1626 19.99 €
Индикатор http://reprapworld.com/?products_detail ... =1591_1626 16.99 € Если найду куплю с кириллицей.
Радиаторы драйверов http://reprapworld.com/?products_detail ... =1591_1599 5 €
Драйвера http://reprapworld.com/?products_detail ... =1591_1599 4 штуки 9.99 €
Термопары http://reprapworld.com/?products_detail ... cPath=1616 2 штуки 5.99 €
Термоклей http://reprapworld.com/?products_detail ... cPath=1629 3.99 €
концевики посмотрю в городе, помоему тут можно и лучше и дешевле найти.
Блок питания, пока не разобрался но из компового колхозить не оч хотся.
Моторы http://www.ebay.de/itm/330672462120?ssP ... 981wt_1165 4 шт 20,90 €
Трубка фторопластовая метра 4 http://reprapworld.com/?products_detail ... cPath=1616 excl € 0.40

Если что пропустил напоминайте плизз.
Последний раз редактировалось AKlion 21 мар 2013, 03:35, всего редактировалось 11 раз(а).
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Ultimaker-v3

Сообщение setar » 07 фев 2013, 09:08

готовый порядка 2000$ по деталям примерно на 500$ дешевле
конструктив хорош, кроме одного "но".
искать здесь на форуме по ключевому слову "боуден" ("bowden")

Добавлено спустя 2 минуты 15 секунд:
точность у принтеров такой технологии не высока, в пределе до +/- 0.1 (десятка)
это повторяемость, не путать с разрешением, которое пишут в доках, оно 0.01 (сотка)
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Ultimaker-v3

Сообщение ReaN » 07 фев 2013, 11:17

по большому счету никто не мешает и на этот вэйд поставить... но мне кажется, что точность периметра на ультимейкере будет выше, чем на менделе, вот только сопли...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: Ultimaker-v3

Сообщение karabas2011 » 07 фев 2013, 12:37

точность будет выше из-за отсутствия вибрации кровати, которая полюбому есть при скоростной печати на смене направлений - приделайте к свой кровати длинный горизонтральный легкий штырь и всё будет видно. Этого можно избежать применяя более толстые и длинные направляющие позволяющие максимально разнести опоры подшипников аж до краёв платформы.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Ultimaker-v3

Сообщение setar » 07 фев 2013, 13:08

точность будет ниже по причине:
в активно перемещаемой массе присутствует вес направляющих (это примерно пол килограмма на каждую ось X и Y)
а в случае более длинных и толстых направляющих и того больше

Добавлено спустя 3 минуты 50 секунд:
что касается вибрации кровати : она есть разумеется, но ни чуть не больше чем вибрация головы на направляющих.
боуден решает проблему лишь частично (валы всеравно тяжелые), при этом добавляя много других сложностей
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Ultimaker-v3

Сообщение AKlion » 07 фев 2013, 18:17

Тогда возникает вопрос, какой принтер взять за образец для сборки? Сложность принтера не пугает, важна точность в работе, удобство и пользовании и долговечность аппарата.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Ultimaker-v3

Сообщение ReaN » 07 фев 2013, 19:13

а я вот все-равно склоняюсь в сторону ультимейкера, может немножко проапгрейдженного... у меня уже есть идеи, как снизить вес подвижной части оси до порядка 250 грамм (250гр Х и 250 У). Сейчас принимаю цены на запчасти - пока есть 320 баксов (с доставкой) - дороговато - ищу дальше...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: Ultimaker-v3

Сообщение setar » 07 фев 2013, 22:37

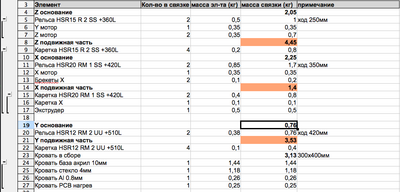

коллеги, а кто либо пробовал делать развесовку разных схем принтера ?
я вот сейчас как раз этим занимаюсь в рамках придумки наилучшего способа применения рельсовых направляющих.
вот схема прусы (Y - подвижная кровать, Z поднимает ось X в сборе)
активные массы не фиговые выходят, особенно тяжела кровать в сборе
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Ultimaker-v3

Сообщение Aseris » 07 фев 2013, 22:39

Какаято кровать тяжелая.....
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Ultimaker-v3

Сообщение setar » 07 фев 2013, 22:53

это большая, 300x400
но в целом пропорции похожие и на классических принтерах
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Ultimaker-v3

Сообщение AKlion » 07 фев 2013, 23:56

ReaN писал(а):а я вот все-равно склоняюсь в сторону ультимейкера, может немножко проапгрейдженного... у меня уже есть идеи, как снизить вес подвижной части оси до порядка 250 грамм (250гр Х и 250 У). Сейчас принимаю цены на запчасти - пока есть 320 баксов (с доставкой) - дороговато - ищу дальше...


Что за идеи?? может скоооперируемся, кто то делает одно кто то другое??
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Ultimaker-v3

Сообщение faeton13 » 08 фев 2013, 00:23

AKlion писал(а):Доброго всем дня.

Нашол в сети чертежи несложного принтера http://grabcad.com/library/ultimaker-v3-0 Как думаете насколько точно может работать подобная конструкция?

И второй вопрос. Сколько может стоит полностью готовый подобный принтер для печати из абс пластика и ему подобных полимеров.


чет я не вижу в этом "варианте" бонусов по сравнению с "классическим" ультемейкером
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: Ultimaker-v3

Сообщение karabas2011 » 08 фев 2013, 03:37

ReaN писал(а):а я вот все-равно склоняюсь в сторону ультимейкера, может немножко проапгрейдженного... у меня уже есть идеи, как снизить вес подвижной части оси до порядка 250 грамм (250гр Х и 250 У). Сейчас принимаю цены на запчасти - пока есть 320 баксов (с доставкой) - дороговато - ищу дальше...

а в чём проапгреженость заключается? Боуден сохраняем? тогда 6mm валы на каретку. Обдув можно через гофру - ещё немного веса сэкономится.
Я думаю собрать ящик из дибонда на алюм уголках. а вот 100$ за 10 шестерёнок с ремнями жаба давит - надо как на тантилусе попробовать на тросиках. Но как они себя поведут при 40-50 градусах?
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Ultimaker-v3

Сообщение ReaN » 08 фев 2013, 11:01

проапгрейдженость заключается в том, что я прорисовываю несколько другой привод осей чем у ультимейкера, хоть и пока не знаю, что из этого получится, так как испытания нужны - для этого активно пишу разным китайцам, но у них сейчас праздники - придется ждать до 17го
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: Ultimaker-v3

Сообщение hudbrog » 08 фев 2013, 11:11

А я вот посматриваю на Type A Machines Series 1
Они боуден не юзают, и схема осей более понятная.. хотя конечно сборка оси X получается тяжелая что писец..
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей
