Гайка привода оси Z

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Гайка привода оси Z

Сообщение faeton13 » 25 дек 2012, 00:03

интересно в чем отличие кроме ценника? мой обошелся в 1100 за 350Вт (buyincoins) пока работает. но я как-то платформу к нему не подключал...
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: Гайка привода оси Z

Сообщение FireFly » 25 дек 2012, 09:54

комплектующие попроще, сборка кривенькая, а так по сути одно и то же.
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Гайка привода оси Z

Сообщение yozik0ff » 21 июн 2013, 17:42

Кто нибудь пробывал гайки из эпоксдки делать?
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: Гайка привода оси Z

Сообщение elmot » 21 июн 2013, 18:03

кто-то вроде лил. порыскай на форуме
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Гайка привода оси Z

Сообщение dccharacter » 21 июн 2013, 22:14

yozik0ff писал(а):Кто нибудь пробывал гайки из эпоксдки делать?

у нее коэфф трения бешенный, ты бы еще из резины предложил :-)
Фторопласт - офигенный материал, надо только токарку найти хотя бы школьную

но если хочется извратом позаниматься - намного интереснее эпоксидки использовать женские колготки для этого. С нарезкой резьбы горячим винтом.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Гайка привода оси Z

Сообщение setar » 22 июн 2013, 02:45

зачем токарка ?
я из фторопластовой палки за 5 минут на коленке сдалал гайки, технология проста:
1. от палки отрезаем две шайбы нужной высоты используя ... труборезные ножницы
2. затем сверлим в них примерно посредине и примерно под 90 град к плоскости отверстие на один-полтора мм меньше требуемой резьбы.
3. Вручную метчиком нарезаем резьбу
4. Накручиваем шайбу зажатую между двух гаек на отрезок болта требуемой резьбы
5. Немного затянув гайки выравниваем их грани друг против друга и по такому шаблону обрезаем фторопластовую шайбу ножом

Все делается "примерно" здесь нет ничего страшного, ибо резьба получается "внатяг" а некая неровность граней нам не страшна (лишь бы в гнезде не проворачивались)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Гайка привода оси Z

Сообщение porex » 22 июн 2013, 03:25

setar писал(а):зачем токарка ?
я из фторопластовой палки за 5 минут на коленке сдалал гайки, технология проста:

Какой диаметр? Как думаете, что лучше фторопластовая или латунная гайка?
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Гайка привода оси Z

Сообщение dccharacter » 22 июн 2013, 04:27

фторопластовая
она офигенно скользит и при этом внатяг будет сидеть.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Гайка привода оси Z

Сообщение setar » 22 июн 2013, 04:35

пробовал железо,нержавейку, латунь и фторопласт
работает только фторопласт (потому что внатяг), остальное нет.
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Гайка привода оси Z

Сообщение om2804 » 22 июн 2013, 04:43

делал гайки из капролона. вроде норм. но обрабатывать его - это ад
кстати, где-то я читал, что изменение режима на 1/4 микрошага улучшает картину по Z (меньше волн). Надо будет проверить ради интереса
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Гайка привода оси Z

Сообщение setar » 22 июн 2013, 04:56

улучшение будет если большое трение на оси (а по Z оно обычно большое и есть)
потому что точность отрабатывания шаговиком положения под нагрузкой не выше 1/4 шага
(почему так - не помню, но читал и запомнил для себя)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Гайка привода оси Z

Сообщение karabas2011 » 22 июн 2013, 21:43

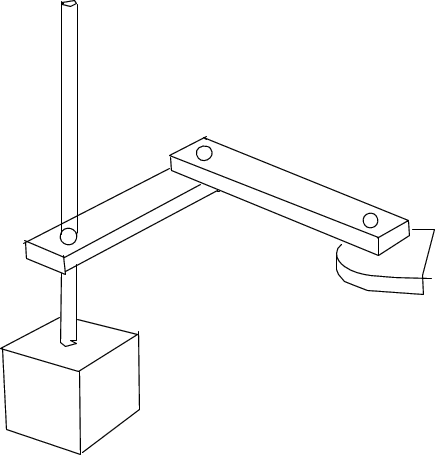

я тут придумал вариант крепления гайки, полностью устраняющий влияние вибрации шпильки
Плечи можно делать совсем небольшими - не более 4-6 мм дабы не было вертикальных люфтов
Если всё заработает то и муфты гибкие не нужны будут.
Вложения
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Гайка привода оси Z

Сообщение Radus » 23 июн 2013, 03:09

Вертикально каретка должна ездить по направляющим скользящим пруткам! с подшипниками! Вы не задумывались почему какая-то дурацкая гайка отклоняет в сторону направляющие прутки? Скользящие прутки 8 мм и их довольно трудно отклонить в сторону, но тем не менее у вас это происходит!
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Гайка привода оси Z

Сообщение setar » 23 июн 2013, 03:29

механизм образования биений другой.
Гайка находится в самом нижнем положении когда стоит в спокойном состоянии на просаженной резьбе шпильки.
При вращении гайка по резьбе уходит в сторону с одновременным поднятием одной стороны примерно на 1/4 шага резьбы
В общем биения в основном не из за бокового смещения по X а неравномерного поднятия сторон по Z
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Гайка привода оси Z

Сообщение karabas2011 » 23 июн 2013, 04:22

setar писал(а):механизм образования биений другой.
Гайка находится в самом нижнем положении когда стоит в спокойном состоянии на просаженной резьбе шпильки.
При вращении гайка по резьбе уходит в сторону с одновременным поднятием одной стороны примерно на 1/4 шага резьбы
В общем биения в основном не из за бокового смещения по X а неравномерного поднятия сторон по Z

1 ты ж сказал что капролоновая гайка никуда не уходит - ну и в точности передаёт боковые смещения шпильки.
2 высокая гайка не даст неравномерно поднять стороны.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва
