Гайка привода оси Z

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Гайка привода оси Z

Сообщение setar » 06 ноя 2012, 12:50

Коллеги, вопрос:
Для 3D принтера часто используются стандартные шпильки M8 в качестве валов привода оси Z.
Обратил внимание что у многих имеются проблемы с равномерностью движения по Z:
  • гайки люфтят
  • жесткая посадка гайки может приводить к перемещениям каретки как по X так и по Y (казалось бы это должно убираться направляющими, однако почти всегда направляющие посажены на стяжки, которые имеют небольшой ход)
  • жесткая несоосная посадка гайки может приводить к приподниманию противоположного конца каретки
  • посадка каретки между двух гаек на пружине может приводить к вибрации каретки в горизонте от активной подвижной массы экструдера, особенно на высоких скоростях

Как вы считаете должна быть устроена гайка (или гайки) привода Z ?
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Гайка привода оси Z

Сообщение om2804 » 06 ноя 2012, 13:05

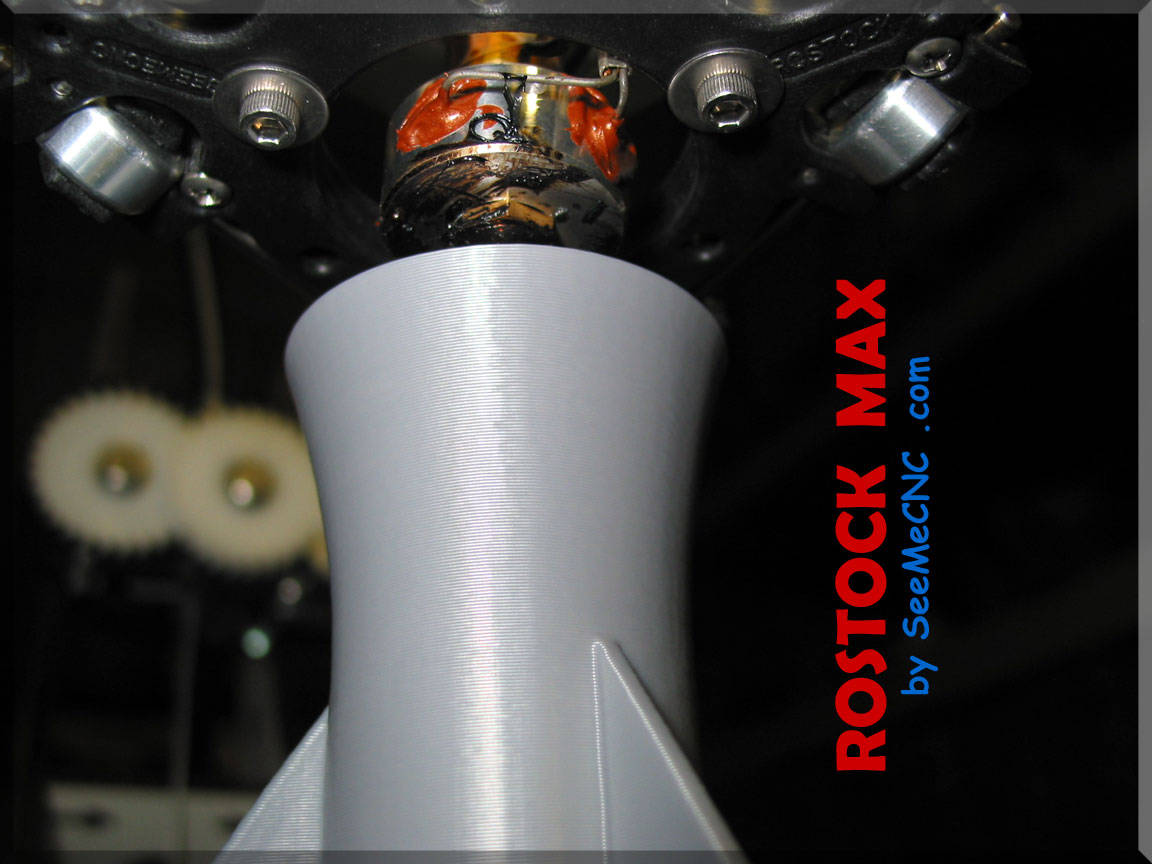

Видимо поэтому на Дельта-принтере поверхность получается слой к слою. Там нет резьбовых шпилек по оси Z

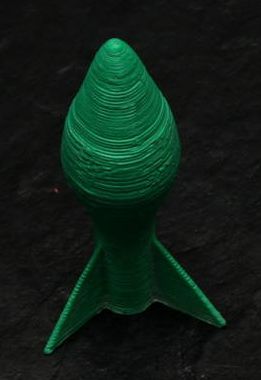

А у нас вот такая фигня может получится
Последний раз редактировалось om2804 06 ноя 2012, 13:15, всего редактировалось 1 раз.
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Гайка привода оси Z

Сообщение yozik0ff » 06 ноя 2012, 13:06

Трапециевидные винты. Только они могут исправить ситуацию.
Самое оптимальное, это наверно подпружиненные гайки, как у "менделя".
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: Гайка привода оси Z

Сообщение setar » 06 ноя 2012, 13:31

а можно ли сделать самодельную гайку из фторопласта?
отрезаем от круглой палки шайбу, сверлим по центру, нарезаем резьбу.
Будет ли это работать ? (по аналогии с карполоновыми гайками)
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Гайка привода оси Z

Сообщение karabas2011 » 06 ноя 2012, 13:37

setar писал(а):а можно ли сделать самодельную гайку из фторопласта?
отрезаем от круглой палки шайбу, сверлим по центру, нарезаем резьбу.
Будет ли это работать ? (по аналогии с карполоновыми гайками)

Ты если вспомнишь тему про ультимейкер - там пиранья сделал такую гайку и наверно до сих пор работает. Только мне кажется что фторопласт быстро сожрёт. Может капролон. Для увеличения срока службы сделать разрезную и стягивать хомутом по мере выработки
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Гайка привода оси Z

Сообщение setar » 06 ноя 2012, 13:44

А латунных промышленных не встречал никто ?
например для крепления внутри туалетного бачка, там как раз болт M8

Добавлено спустя 1 минуту 32 секунды:
om2804 писал(а):Видимо поэтому на Дельта-принтере поверхность получается слой к слою. Там нет резьбовых шпилек по оси Z

Из наших никто не делал такой принтер, думаю что там не все так радужно, просто у него другие проблемы
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Гайка привода оси Z

Сообщение hudbrog » 06 ноя 2012, 14:08

setar писал(а):Из наших никто не делал такой принтер, думаю что там не все так радужно, просто у него другие проблемы

небольшой оффтоп:
Ну, не совсем так ) У меня все никак руки не дойдут поставить экструдер, попробовать таки что-нить напечатать и выложить описание, а так росток собранный уже стоит =) Мало того, он еще и на тросиках, а не ремнях )
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: Гайка привода оси Z

Сообщение setar » 06 ноя 2012, 14:49

:) крут, я тоже хочу, но дома места столько нету

Добавлено спустя 3 минуты:
тросики какие взял?
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Гайка привода оси Z

Сообщение Redallex » 06 ноя 2012, 15:45

анкер латунный забивной М8 , можно срезать коническую часть резьбы, а можно оставить , прогнать метчиком, а на цангу надеть пружинные кольца или хомут...
диаметр анкера - 10 мм
длина - 28 мм
Вложения
"Сначала похвали, а потом критикуй!"
Аватара пользователя
Redallex

Сообщения: 247
Зарегистрирован: 13 янв 2008, 22:05
Откуда: Пермь
ФИО: Александр

Re: Гайка привода оси Z

Сообщение setar » 06 ноя 2012, 15:54

О, точно, видел такие
спасибо :)
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Гайка привода оси Z

Сообщение Dmitry__ » 06 ноя 2012, 16:15

Вот что надо пробовать.
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Гайка привода оси Z

Сообщение hudbrog » 06 ноя 2012, 16:31

setar писал(а):тросики какие взял?

Полуторамиллиметровые в пластиковой оплетке. На следующей неделе привезу из москвы приехавшие таки два экструдера от qu-bd, поставлю их на мендель90, оттуда хотенд заберу на росток, и сделаю подробное описание/обзор =)
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: Гайка привода оси Z

Сообщение setar » 06 ноя 2012, 16:45

Dmitry__ писал(а):Вот что надо пробовать.

и сколько сие чудо стоит ?
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Гайка привода оси Z

Сообщение Dmitry__ » 06 ноя 2012, 16:52

Я про принцип, а не про готовую деталь.
По идее все очень технологично. Винт М8, с трех сторон - обрезки этого же винта с обработанными краями в подшипники и в корпус напечатанный на принтере.
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Гайка привода оси Z

Сообщение FireFly » 06 ноя 2012, 18:01

в идеале ШВП (есть мелкие), но цена...
более бюджетно - трапеция и гайка из графитокапролона - в продаже есть готовые, есть заготовки + метчики (типа кит для рукоблудия)))
на своем принтере делаю трапецию и гайку из графитокапролона, если учесть, что нагрузки мизерные - узел почти вечен)) и никаких люфтов даже без разрезной гайки.
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин
