Re: 3D печать , типовые проблемы и методы устранения

Сообщение EASY_ » 18 фев 2013, 17:34

Удачи!
EASY

Делаю 3D модели по вашим эскизам/идеям/описаниям.
EASY_

Сообщения: 144
Зарегистрирован: 29 сен 2012, 12:55
Откуда: Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение TedBeer » 24 фев 2013, 15:49

Кисслайсер. Попытался увеличить скорость печати. Результат хуже некуда. Мягко говоря - появляются дыры и даже дырищи. Куда смотреть, что крутить?
Сопло 0.5, ширина экструзии 0.5, толщина слоя 0.2

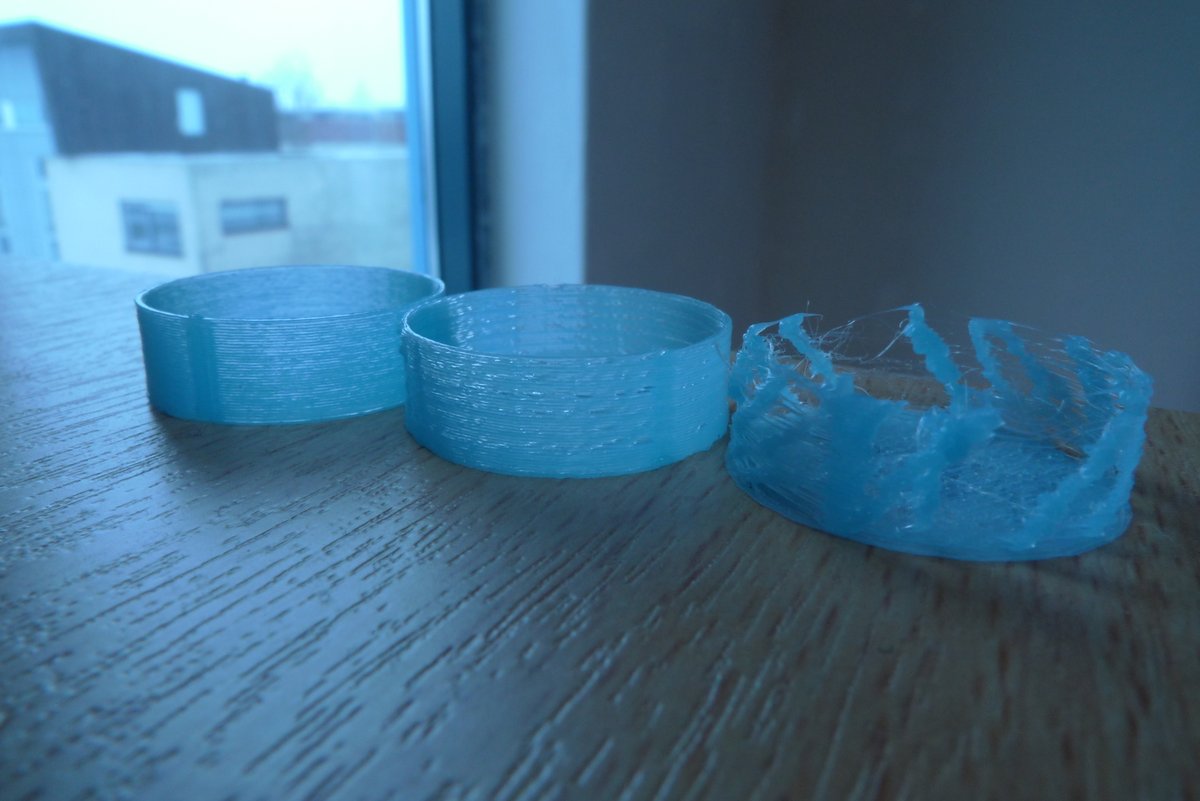

Слева направо: 30мм/с, 60мм/с, 120мм/с:


Попытался пофиксить 60мм/с увеличением подачи пластика.

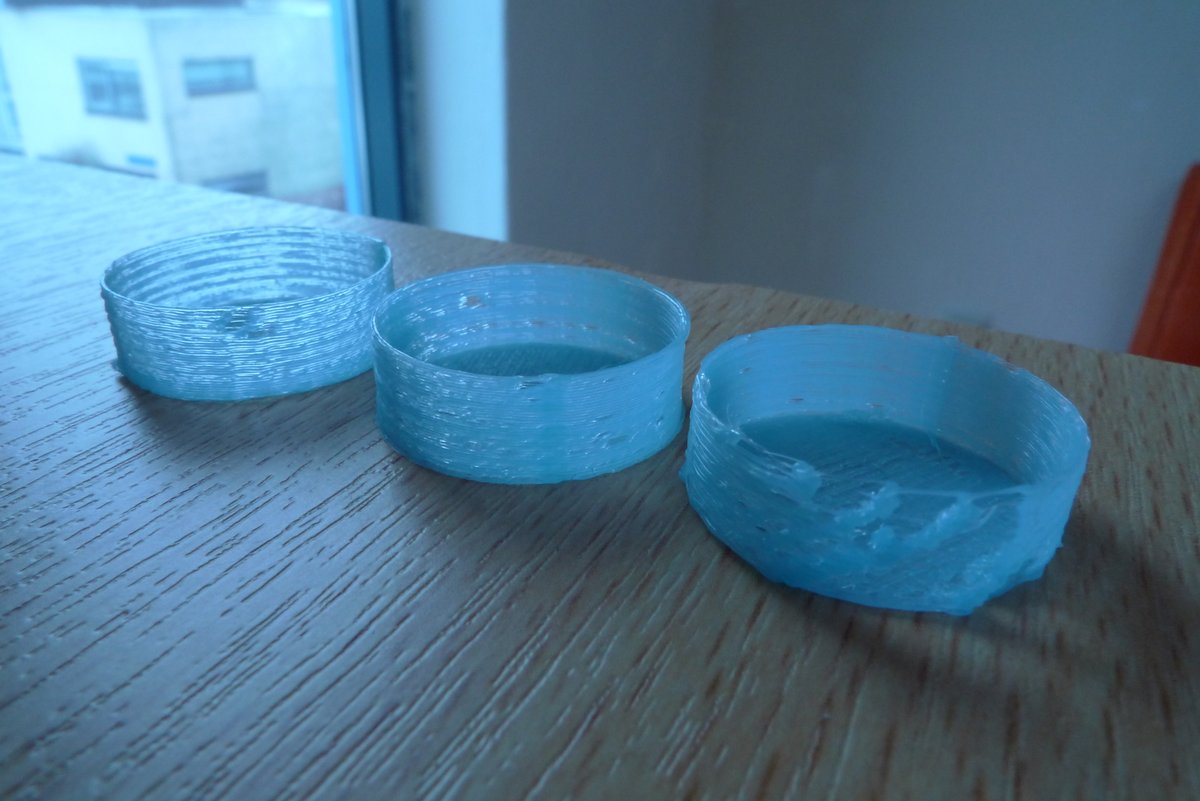

Скорость 60 мм/с, flow tweak 1, 1.1 ,1.3:


ЗЫ. модель кстати однослойная, кисслайсер такие не любит. Если квадартную модель нарезал без проблем, то круглую корректно не смог. Пока не увеличил толщину стены с 0.5 до 0.6 В багтрекере есть бага, но автор сказать, что модель без заполнения - неправильная модель и фиксить отказался.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 24 фев 2013, 17:39

сколько максимальный фид у твоего экструдера? На сколько увеличиваешь температуру увеличивая скорость?
Рекомендуется к изучению http://forums.reprap.org/read.php?1,139866,page=1
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение TedBeer » 24 фев 2013, 18:51

karabas2011 писал(а):сколько максимальный фид у твоего экструдера? На сколько увеличиваешь температуру увеличивая скорость?
Рекомендуется к изучению http://forums.reprap.org/read.php?1,139866,page=1

Спасибо, почитаю.

На кисслайсере удалось избавиться от шва!
В процессе печати было видно, что принтер делает какую-то паузу при переходе на новый слой, и за это время натекает расплавленный пластик и формирует шов. После изучения G кода подозрение пало на команду(ы) перемещения головки на новый слой. Т.к. во время перемещения экструзии не происходит, то слайсер вставляет команды изменения скорости в соответствии с установками. Т.е. принтер делает экструзию с фидрейтом 1800, а потом для перемещения на 0.2мм слайсер вставляет команды:
увеличить скорость(G1 F60000),
сделать перемещение (G1 X.. Y.. Z..)
установить скорость для экструзии (F1800)
А с вайпом и дестрингом "лишних" команд уже 8!

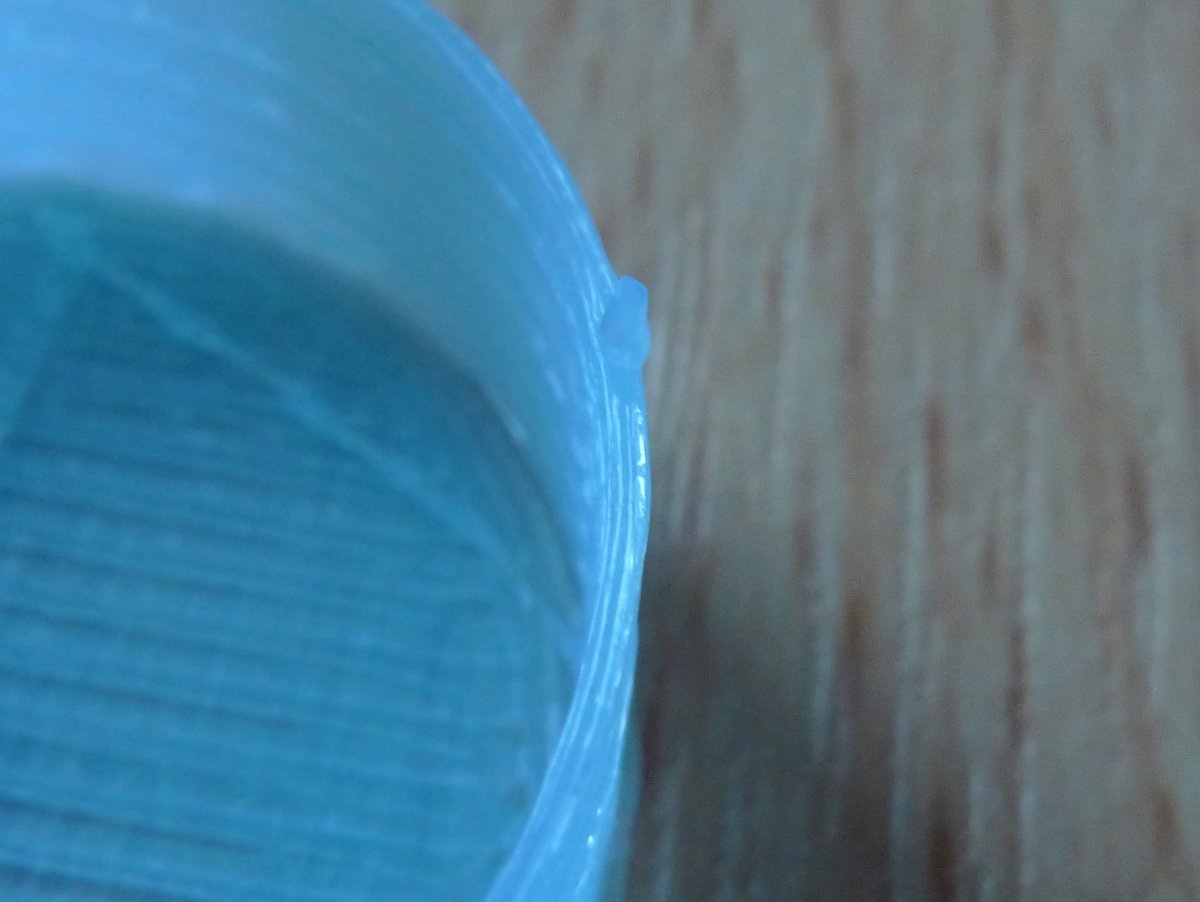

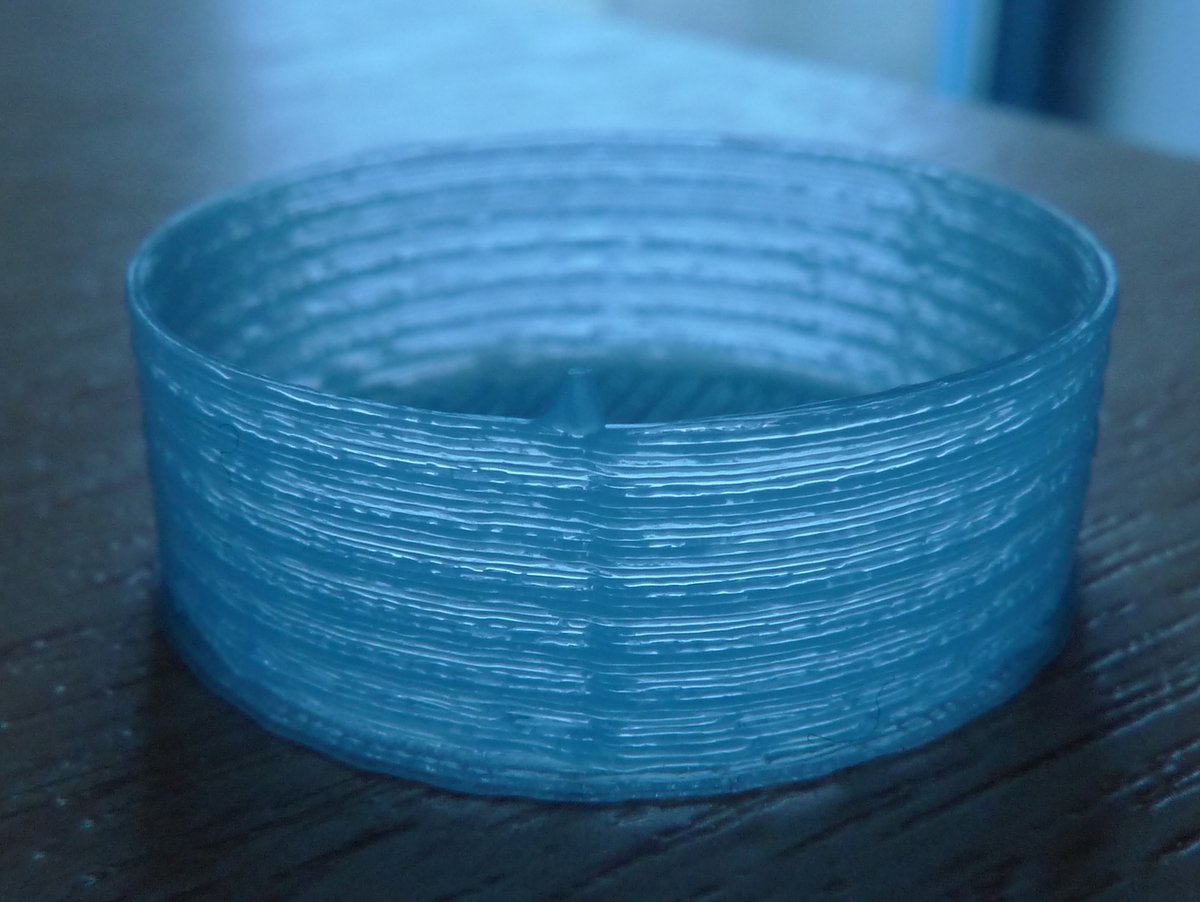

За время "работы" этих команд натекает расплавленный пластик. Дестринг и ретракт мне не помогли. Так вот достаточно было выставить скорость перемещения такую же как и скорость во время экструзии, команды переключения скоростей и лишние телодвижения были убраны. Шов с трудом можно найти визуально по изгибу пластика на следующий слой. Утолщения в этом месте нет совершенно. На фото я оставил сверху кусочек нити, чтобы не потерять это место.


Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 24 фев 2013, 23:53

Сетар у тебя "звон" поcле всех апгрейдов уменьшился или такой же?
Звон ака corner ringing http://makerbot.wikidot.com/jetty-firmw ... celeration
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 25 фев 2013, 00:54

такой же, на валах 8 мм лучше не добиться

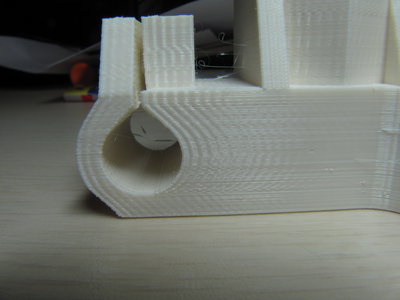

на фото периметр с невысокой скоростью, если не изменяет память 50мм/с
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 25 фев 2013, 13:03

Я смотрю на принты Алюминатуса http://trinitylabs.com/pages/aluminatus-overview на котором вообще ремней нет и вроде крепкая конструкция но там тоже звон http://brainspl.at/aluminatus-number-tw ... index.html
да и общее качество не соответсвует цене по 4х100 баксов за каждый ходовой ШПВ.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение denim » 25 фев 2013, 15:06

karabas2011 писал(а):Я смотрю на принты Алюминатуса http://trinitylabs.com/pages/aluminatus-overview на котором вообще ремней нет и вроде крепкая конструкция но там тоже звон http://brainspl.at/aluminatus-number-tw ... index.html
да и общее качество не соответсвует цене по 4х100 баксов за каждый ходовой ШПВ.


конструкция у них каличная
так только балбесы делают
denim

Сообщения: 280
Зарегистрирован: 12 окт 2012, 13:32
Откуда: Sevastopol

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Radus » 08 мар 2013, 21:04

Привет !
Сегодня печатал деталь x-end-motor. И в самый ответственный момент наверху где у меня бридж над поддержкой, сопло стало сильно задевать напечатаную область и чуть было не запоролась вся деталь. Вобщем произошел неожиданный косяк...
вот видео
http://www.youtube.com/watch?v=OclpYc7Zr6k
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 08 мар 2013, 23:38

печать крайне медленная и температура мала
оно не должно успеть остыть
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Radus » 10 мар 2013, 15:07

setar писал(а):печать крайне медленная и температура мала
оно не должно успеть остыть

Я подбирал скорость печати мостов, чтобы нити не отрывались в итоге оказалось примерно 20-15 мм/с. Если быстрее то нити отрываются и мосты не получаются.
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 10 мар 2013, 23:17

скорость печати мостов должна быть примерно в 2 раза быстрее периметра.
если нить рвется то одно из двух - либо температура мала, либо экструдер на периметре работает на пределе и давить быстрее не может
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение krendel » 11 мар 2013, 10:21

setar писал(а):печать крайне медленная и температура мала
оно не должно успеть остыть

а если изолировать камеру для печати(чтобы в ней только хотэнд находился)? понимаю, что некрасиво получится - зато практично... а в камере держать определённую температуру?
а если сделать из тонкого прозрачного оргстекла(там нагрузок нет) то вполне красиво выйдет :)
Mendel90 + Marlin + Slic3r
sar3dprint(at)gmail.com
Аватара пользователя
krendel

Сообщения: 97
Зарегистрирован: 10 фев 2013, 11:46
Откуда: Саратов
ФИО: Андрей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 11 мар 2013, 12:58

делают
только камеру для принтера в целом
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение George164 » 13 мар 2013, 18:41

Пока печатает большую (относительно) площадь, контур и стенки ровные, но внутри не заполняется

Парметр Fill density имеет к этому отношение?

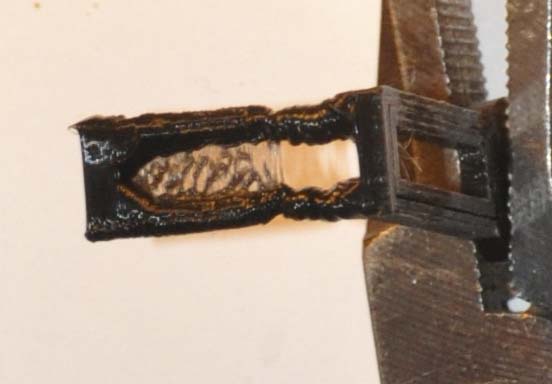

Когда переходит к столбикам, то без обдува все плавится, с обдувом феном (с середины столбика) ножки стоят, но вместо квадратов в сечении столбиков круги.

PLA, Printrun, Marlin, 200 градусов,слой 0.2, fill density 0.4, скорость 30. Столбики примерно 3х3мм.
Ну вентилятор ставить надо, это понятно. А как настраивать столбики?
И вроде бы размер кубика 25мм получается 24. Но это на глазок. Штангенциркуля под рукой не было.
Куда копать и чем калибровать?
