3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение TedBeer » 13 фев 2013, 14:39

Сдвиг по оси Z - это правильно :) Так на самом деле есть и именно для этого этот параметр. Я просто хочу оставить поле для маневра в плане оси Z. Потому что если выставить ноль, то ниже него фирмварь не даст пойти даже если очень хочется. Например если захочу снять стекло или кровать.
Сдвиги указывают на место, где я хочу печатать, это не обязательно должен быть физический центр.
Дестринг увеличу, но пока я на мелкие сопли не смотрю.
Flow minimal поменяю.
Как проверить Flow max? Засекать время и давить? Из пронтерфейс с установкой 300мм/мин давит без пропуска шагов.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 13 фев 2013, 14:48

пронтрефейса достаточно.
а про Z не понял, как ты начинаешь печать на высоте 2.6 мм ?
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение TedBeer » 13 фев 2013, 15:42

setar писал(а):пронтрефейса достаточно.
а про Z не понял, как ты начинаешь печать на высоте 2.6 мм ?


Ноль оси Z находится _под_ стеклом столика. Высота 2.6мм находится _на_ стекле столика.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 13 фев 2013, 15:48

странная калибровка :)
обычно делают отрицательные значения
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение TedBeer » 13 фев 2013, 15:55

Я не смотрел, но скорее всего в фирмвари по умолчанию стоит минимум для оси Z = 0. По крайней мере ниже нуля мне опустить не удавалось, головка останавливается. А может это ограничение математики дельта робота.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: 3D печать , типовые проблемы и методы устранения

Сообщение TedBeer » 13 фев 2013, 20:25

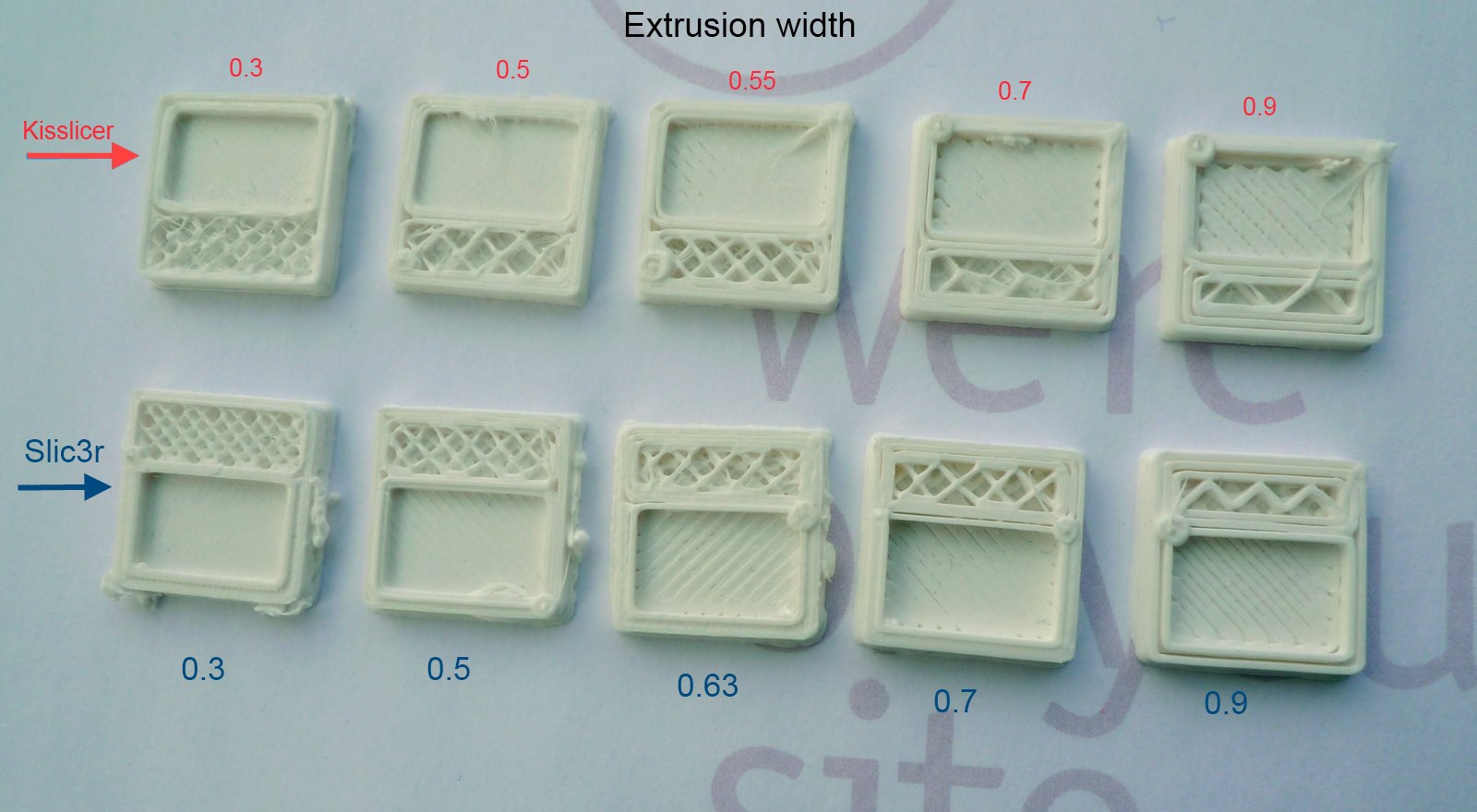

Итак насчет комков в первом слое, которые появляются после Slic3r несмотря на отличное прилипание первого слоя. Быстро прикинул цифры в экселе по первому-второму слою из g-кода и вот результат:
  • незапорченный тест после kiss с шириной и толщиной 0.5 - разница между расчетным по длине пройденного пути объемом и выдавленным объемом 1%. Там и не было комков.
  • после Slic3r ширина 0.63, толщина 0.3(там не было комков) - разница 4%
  • а вот в тесте после Slic3r (ширина 0.3, толщина 0.3) где были гигантские комки - выдавлено было на 40% больше расчетного объема :shock:
Думаю написать какой-нибудь скрипт пост обработки и попробовать откорректировать объемы и посмотреть, что получится. А там и до своего слайсера недалеко :)
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: 3D печать , типовые проблемы и методы устранения

Сообщение TedBeer » 15 фев 2013, 20:17

Провел еще раз тест с Kisslicer корректно выставляя высоту слоя 0.3 с которой я махнулся в первый раз
Итак кисслайсер почти реабилитирован:

Отличная поверхность. Степень заполнения на мой взгляд не соответствует требуемой. Это не сильно большой косяк, т.к. всегда заполнение можно увеличить.

Кажется окончательно нашел причину появления комков в первом слое.
Дело в том, что я печатал вначале на горячем стекле, а потом перешел на классический вариант для PLA - стал клеить малярный скотч. Агдезия отличная. Но я забыл добавить толщину скотча в настройки! А это 0.1мм при толщине слоя 0.3 Итого треть пластика оказывалась лишней и собиралась в эти комки. Кисслайсер с этим более менее справлялся благодаря своему алгоритму. Он печатает начиная с внешнего периметра внутрь. Эти комки загонялись внутрь периметра. А Slic3r наоборот изнутри комки выгоняет наружу и они безобразно застывают на периметре.

Решилась проблема с дырами в Kisslicer. Нашелся параметр, про который все промолчали :) В закладке Printer/Hardware называется Loop/Solid Infill Overlap. По умолчанию стоит в 0.50 Подкрутил его повыше и дыры закрылись.

Не отходите далеко от экранов - буду на выходных печатать дыры и пролеты в вертикальных стенах :friends:
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 15 фев 2013, 20:55

Loop/Solid Infill Overlap - самый очевидный параметр, неужели я не говорил ?
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 16 фев 2013, 12:50

на форуме, вроде, не говорил
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 16 фев 2013, 19:01

TedBeer писал(а):Провел еще раз тест с Kisslicer корректно выставляя высоту слоя 0.3

Это не та высота слоя на которой надо начинать тестирование. Если конечно у вас сопло не 0.8. Я предполагаю что 0.5. Соответственно рекомендую начать с 0.2 слоя а уж потом идти в 0.3 или 0.1

И если вы печатаете перегретым ПЛА то печать желательна на высокой скорости
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение TedBeer » 16 фев 2013, 19:33

karabas2011 писал(а):Это не та высота слоя на которой надо начинать тестирование. Если конечно у вас сопло не 0.8. Я предполагаю что 0.5. Соответственно рекомендую начать с 0.2 слоя а уж потом идти в 0.3 или 0.1

И если вы печатаете перегретым ПЛА то печать желательна на высокой скорости

Сопло 0.5. Читал, что толщина слоя должна быть 80% и менее от диаметра.
Попробую 0.25 Посмотрю что получится.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: 3D печать , типовые проблемы и методы устранения

Сообщение FireFly » 16 фев 2013, 23:08

постоянно печатаю на 0,5 сопле, стандартно беру 0,25 или 0,3 мм высота слоя
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: 3D печать , типовые проблемы и методы устранения

Сообщение EASY_ » 18 фев 2013, 11:12

Всем привет!
Почему-то принтер стал печатать "ступенькой" по оси Z.
Вот фотки.
http://dl.dropbox.com/u/46368942/2013-0 ... .06.03.jpg
http://dl.dropbox.com/u/46368942/2013-0 ... .05.03.jpg
http://dl.dropbox.com/u/46368942/2013-0 ... .04.57.jpg

Должен быть ровный периметр, а его вперед по оси движения кровати косит.
Что надо делать?
Удачи!
EASY

Делаю 3D модели по вашим эскизам/идеям/описаниям.
EASY_

Сообщения: 144
Зарегистрирован: 29 сен 2012, 12:55
Откуда: Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение FireFly » 18 фев 2013, 11:30

шестерню на оси глянь - вариант проскальзывания на оси мотора могет бы
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ReaN » 18 фев 2013, 12:26

ага, или ударил где-то и произошел сдвиг геометрии - ось З под наклоном...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр
