3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Gesser » 15 авг 2016, 21:32

Myp писал(а): ширину верхней заливки поставь на минимум,



хоть убейте не могу найти этот где выставляется этот параметр((
Prusa i3 A8, Slic3r
Аватара пользователя
Gesser

Сообщения: 16
Зарегистрирован: 08 авг 2016, 02:17
Откуда: Великий Новгород
ФИО: Алексей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 15 авг 2016, 22:33

KtSerg писал(а):Замаялся подбирать позицию детали на столе при нарезке.
Проблема в том, что на деталях, имеющих на верхней поверхности не ровности, в углах остаются дырки. Ни один слайсер (из тех, что пробовал) при нарезке не учитывает рисунок заполнения. И когда начинает формировать "площадку"/основу (для дна углубления или для основания периметра нароста) на верхней поверхности детали, то края "площадки" проваливаются в пустоты рисунка заполнения, и в этих местах на детали остаются дырки... :(
Частично решается длительным подбором позиции детали на столе, с контролем положения "площадок" относительно рисунка заполнения, или значительным увеличением плотности заполнения... :( Увеличение количество слоёв "дна" и "крыши" особых улучшений не даёт...
Только у меня такая проблема? Может уже обсуждалось? Ткните носом...

увеличте число сплошных слоев вверху, это умеет любой слайсер.
KISSlicer еще умеет "подушку" делать - более плотный слой перед верхней частью
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 16 авг 2016, 00:11

KtSerg писал(а):Увеличение количество слоёв "дна" и "крыши" особых улучшений не даёт...

в сликере ещё можно добавить модификатор модели и в нужном месте сделать инфил с требуемой плотностью.
тобишь всю модель печатать с инфилом 5-15%, а верхние пол сантиметра с инфилом 60%. часть инфила вначале провалится но потом инфил нормализуется и на плотный инфил хорошо лягут верхние слои.
но вобще странная проблема, у меня даже с 5% инфилом верхняя часть получается если верхних слоёв поставить побольше, 4-5 чтоб закрыть провалы.
для 15% обычно 3х слоёв достаточно чтобы перекрыть все провалы + нужное количество слоёв для желаемой прочности.

Gesser писал(а):хоть убейте не могу найти этот где выставляется этот параметр((

сезон, телепаты в отпуске, придётся самому озвучить используемый слайсер.
в сликере например это на вкладке адвансед, где все ширины конфигурируются
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение antoshin » 10 сен 2016, 16:45

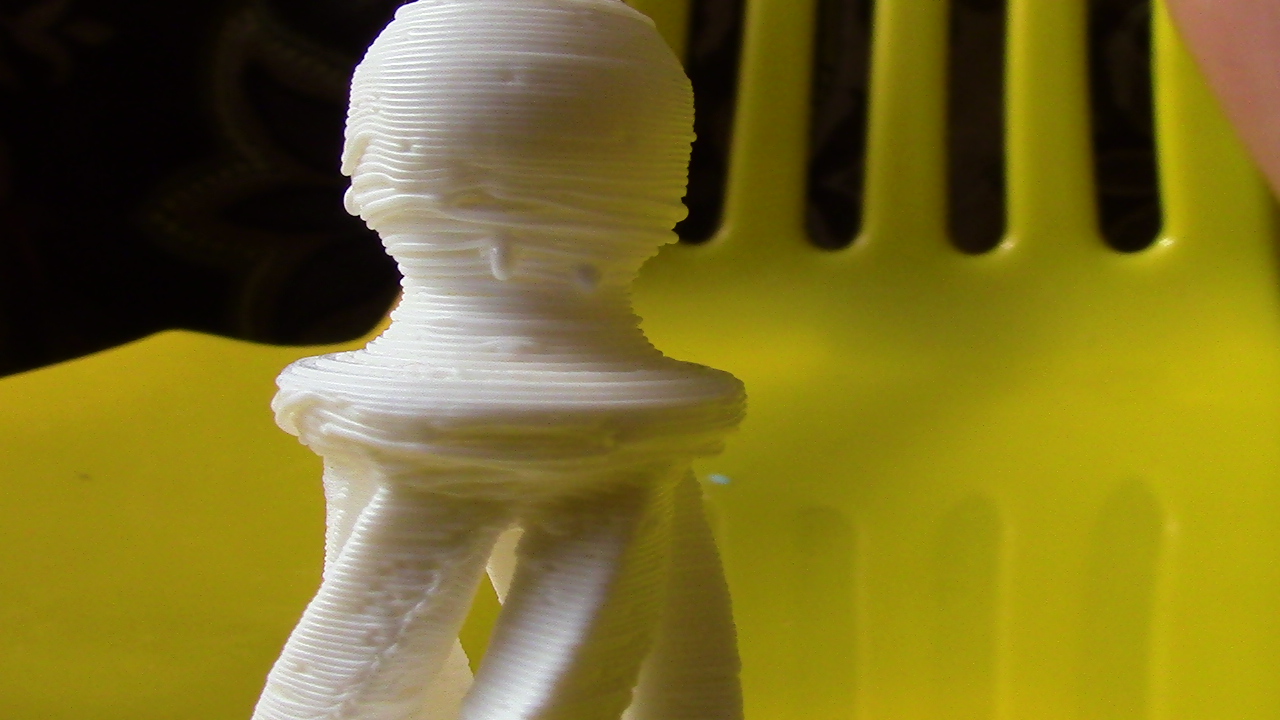

Мастера помогите! вот печатаю шахматы а тут такие проблемы. на фото вроде все видно. подскажите что не так. температуру менял от 177-200, скорость печати менял, обдув увеличивал. все равно печатает с косяками. печатаю pla? слой 0.3 без поддержек. пробовал печатать слоем в 0.1 все равно получаются косяки
Вложения
antoshin

Сообщения: 21
Зарегистрирован: 12 авг 2016, 23:23

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Alexus12 » 11 сен 2016, 14:21

antoshin писал(а):Мастера помогите! вот печатаю шахматы а тут такие проблемы.

Сколько витков периметра? При таких крутых переходах внешнему периметру не за что зацепиться (если периметров мало). А тем более если печатается периметр от наружного к внутреннему (проверьте как у Вас настроено). Нужно ставить 3 витка или более и печатать от внутреннего к наружному. Или использовать поддержки.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: 3D печать , типовые проблемы и методы устранения

Сообщение antoshin » 11 сен 2016, 20:02

3 витка периметра печать от внутреннего к внешнему и вот такое получается. а на поддержки пластика много уходить будет?
antoshin

Сообщения: 21
Зарегистрирован: 12 авг 2016, 23:23

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Alexus12 » 11 сен 2016, 21:03

antoshin писал(а):3 витка периметра печать от внутреннего к внешнему и вот такое получается. а на поддержки пластика много уходить будет?

Ну Вы печатаете ПЛА, у него другие свойства чем у АБС. Видимо он не успевает остыть, хотя Вы говорите что печатаете с обдувом. Я только АБС печатаю.
Сколько пластика на поддержки уйдет зависит от того какие настройки поддержек будут. Попробуйте одну деталь напечатать с поддержками. Там главное их потом от детали отделить.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 14 сен 2016, 11:12

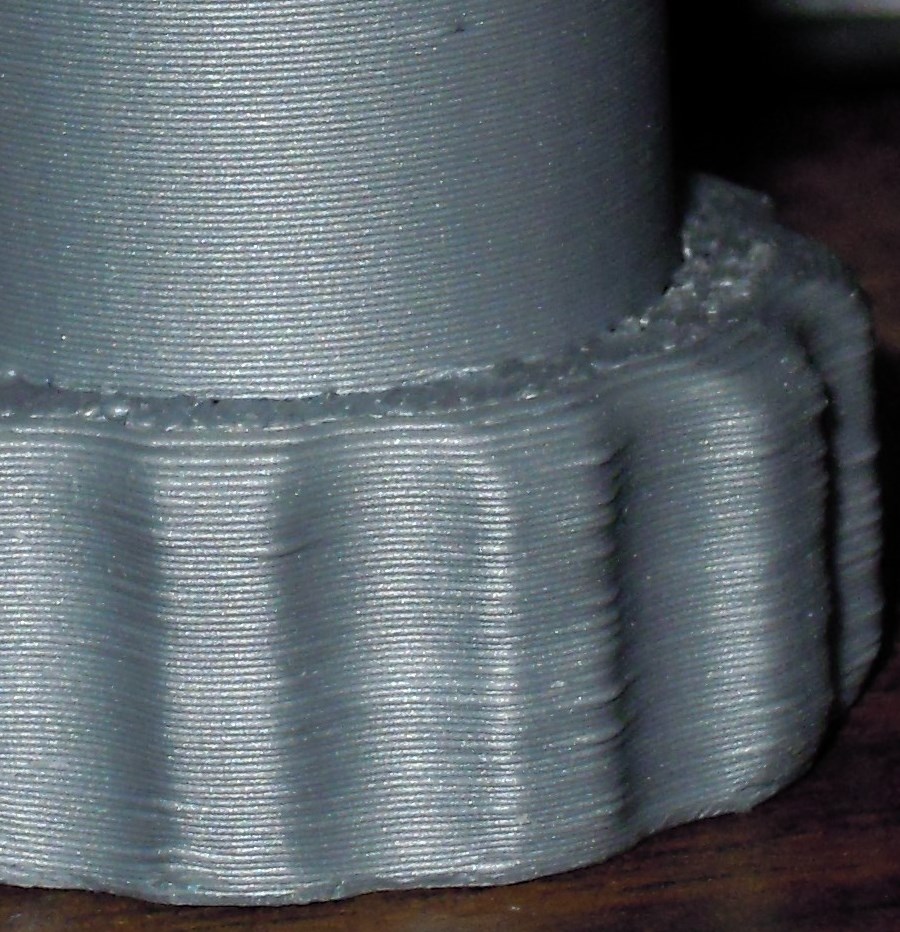

поделитесь соображениями, почему на рельефных поверхностях возникают дефекты?
круглая деталюка ~30мм диаметром
сверху правильный круг, напечатался идеально.
снизу зубчики, на зубчиках видны рандомные вылеты за периметр, эдакие плюхи пластика.
внешний периметр около 50 мм/с
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 14 сен 2016, 17:34

неравномерность подачи ?
например на подающей зубастой шестерне пара зубчиков забита срезом пластика, а подача идет под существенной нагрузкой, вот и получаются микро пропуски с следующими за ними микро ускорения

Добавлено спустя 1 минуту 23 секунды:
я бы попробовал на 3-5 градусов поднять температуру, или немного уменьшил максимальную скорость подачи по E
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 14 сен 2016, 18:31

вобще нижняя часть как раз более медленная, там путь у сопла извилистый и за счёт ускорений оно медленнее ползёт чем в верхней части.
и скорость подачи там как раз меньше выходит. странно что подача влияет, благо экструдер и с 120 мм/с нормально справляется, не то что 50 мм/с.
ограничение на подачу у меня вобще не выставлено вроде, там какая-то заведомо большая цифра.

на фото плохо видно но в нижней части вообще каждый слой кривой, если приложить линейку и на просвет смотреть то там нет двух слоёв на одном уровне.
если люфты или механика, то блин почему круг сверху идеальный?

еси чё это Нбот с боуденом. ремень звенит, руками ничего не болтается.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение unigenum » 14 сен 2016, 18:50

ну видимо это и есть боуденовская инерционность/неравномерность подачи.
по прямому кругу оно разогналось и едет ровно, подача на константе.
а при изгибах есть замедления-ускорения,подача тоже переменная. прошивка отрабатывает, а боуден немного запаздывает за счет упругости трубки/прутка.
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Renca » 19 сен 2016, 21:43

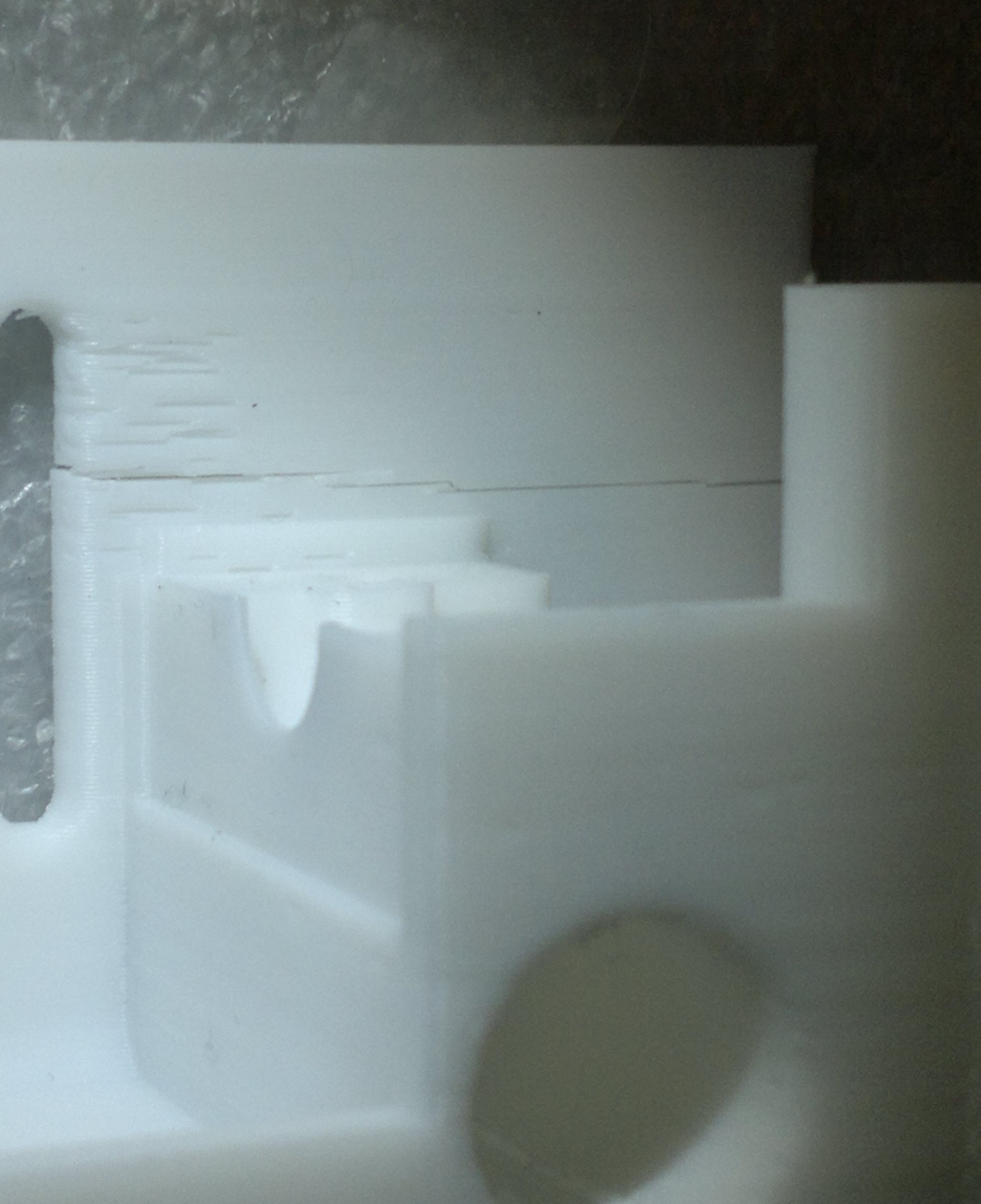

Подскажите, что за дефекты. На детали только в этом месте. Проверил на прочность, согнул- сломалась стенка вообще (( ABS, слайсер Cura.
Вложения
Renca

Сообщения: 12
Зарегистрирован: 25 авг 2016, 01:13

Re: 3D печать , типовые проблемы и методы устранения

Сообщение zakamik » 19 сен 2016, 23:16

Не уверен, но похоже на температурную деформацию
zakamik

Сообщения: 126
Зарегистрирован: 12 дек 2015, 20:34
Откуда: Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Alexus12 » 20 сен 2016, 07:54

zakamik писал(а):Не уверен, но похоже на температурную деформацию

Похоже на то. Надо или менять ориентацию детали, или разбивать на несколько и потом клеить. Или делать замкнутый объем и поддерживать в нем высокую температуру.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: 3D печать , типовые проблемы и методы устранения

Сообщение kochevnik » 20 сен 2016, 15:07

Проблема : перелив.
Экструдер давит на 100мм ровно 100мм
Хотенд и сопло е3д в6 оригинал. Сопло 0.3
Пруток фактически 1.6-1.65, абс.

Так вот если задавать это все - имею явный перелив. Пробовал в кисе, куре, слике и сипле. При этом нормальная работа если выставить коэффициент потока 0.78-0.8 во всех слайсерах. Прошивка последний репитер, железо рампс 1.4

В принципе, на работу это не влияет - работаю с 0.8 и все ок, НО!!! На лицо проблема, но не понятно где и какая. Очевидно, что так не должно быть. Какие будут мысли?
kochevnik

Сообщения: 206
Зарегистрирован: 21 фев 2016, 17:25
