Re: 3D печать , типовые проблемы и методы устранения

Сообщение nick17 » 29 сен 2016, 15:21

Myp писал(а):
nick17 писал(а):
unigenum писал(а):шаг винта получается 8мм, а не 2.

Поясните почему 8мм. В реальности физический шаг = 2 мм.

внимательно посмотри на вал, там резьба не из одной нитки, а из 4х параллельных
2 мм это шаг между двумя соседними нитками, а между одной и той же ниткой шаг 8 мм


Прочитал 10 и посмотрел 10 раз на винт. Не понимаю, что вы имеете в виду, под шагом в 8мм... Какие 4 нитки? Вижу 1 нитку.

Добавлено спустя 8 минут 28 секунд:
nick17 писал(а):
Myp писал(а):внимательно посмотри на вал, там резьба не из одной нитки, а из 4х параллельных
2 мм это шаг между двумя соседними нитками, а между одной и той же ниткой шаг 8 мм


.....
Разобрался... :)
Аватара пользователя
nick17

Сообщения: 8
Зарегистрирован: 25 сен 2016, 08:47
Откуда: Томск
Skype: nicksem86
прог. языки: С
ФИО: Николай

Re: 3D печать , типовые проблемы и методы устранения

Сообщение kefear » 30 сен 2016, 11:31

Всем здрасте! :)

Такая проблема: между контурами появляется зазор. Ранее была проблема что круги печатались овально, решил натяжением ремней, идущих от двигателей на шкивы (кинематика как у Ultimaker), но проблема с контуром почему-то осталась. Двигатели 1.2А, ток на драйверах выставил из расчётов по формулам, шкивы на всех валах затянуты, ремни натянуты, не провисают...даже не знаю что может быть. Голова вроде как ходит нормально, не клинит. Направляющие смазаны тефлоновой смазкой, прогонял даже на высоких скоростях холостую печать чтобы втулки промазались с валами получше.

В общем я в раздумьях, прошу совета знающих людей :friends:

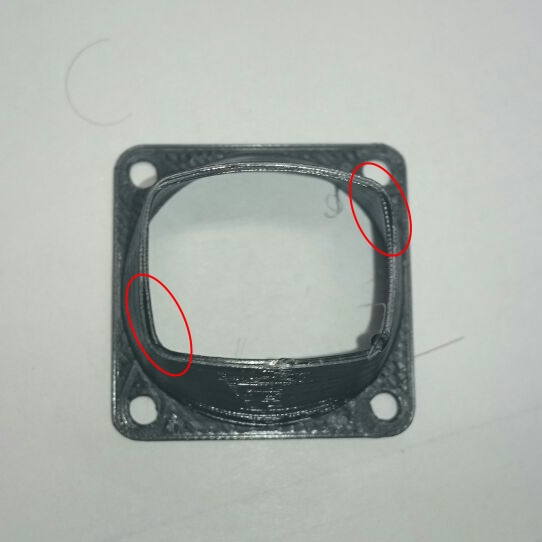

Фото остановленной печати детали чтобы было видно контур в разрезе
WhatsApp Image 2016-09-30 at 10.21.28.jpeg

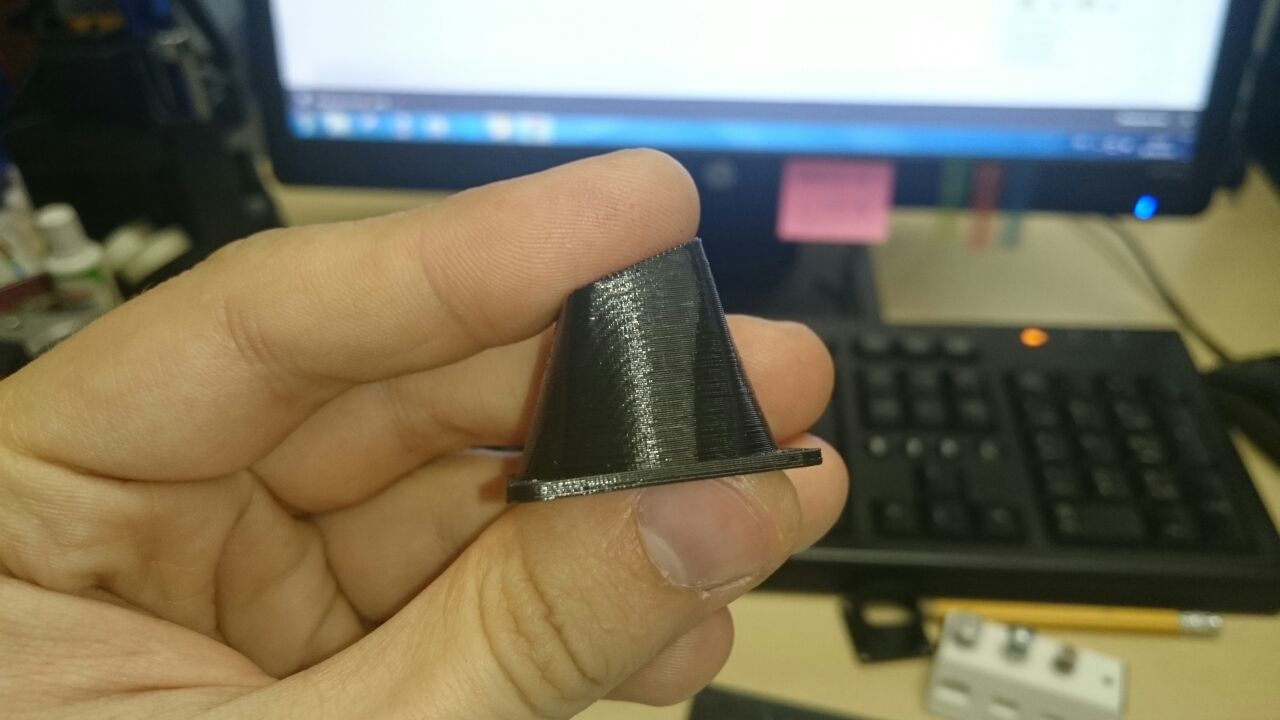

Если поможет - вот фотографии допечатанной детали
WhatsApp Image 2016-09-30 at 10.37.53 (1).jpeg

WhatsApp Image 2016-09-30 at 10.37.53 (2).jpeg

WhatsApp Image 2016-09-30 at 10.37.53.jpeg
Принтер: Hori Gold; самоделка на кинематике Ultimaker
Прошивка: Marlin
Слайсеры: Cura 14.09; Craft Ware 1.13
Материалы: в основном PLA от ESUN и FD Plast
Сопла: 0.2-0.5 мм
kefear

Сообщения: 35
Зарегистрирован: 20 июл 2015, 18:53

Re: 3D печать , типовые проблемы и методы устранения

Сообщение zakamik » 03 окт 2016, 03:08

Слайсер не заполняет стенку (по каким-то своим причинам), а суммарное количество проходов на периметр недостаточно, чтобы соединиться внешнему и внутреннему. Можно либо сделать 100% заполнение, либо увеличить количество проходов на периметр.
zakamik

Сообщения: 126
Зарегистрирован: 12 дек 2015, 20:34
Откуда: Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение kefear » 03 окт 2016, 10:29

zakamik писал(а):Слайсер не заполняет стенку (по каким-то своим причинам), а суммарное количество проходов на периметр недостаточно, чтобы соединиться внешнему и внутреннему. Можно либо сделать 100% заполнение, либо увеличить количество проходов на периметр.


Нет,там точно не в этом дело. Стенка у модели двойная и в слайсере было видно что принтер должен просто проходить по внутреннему и внешнему периметрам,а тут вот он чудит немного)

Ситуация улучшилась когда я сделал шаги по X и Y одинаковыми и натянул ремни идущие с двигателей)
Принтер: Hori Gold; самоделка на кинематике Ultimaker
Прошивка: Marlin
Слайсеры: Cura 14.09; Craft Ware 1.13
Материалы: в основном PLA от ESUN и FD Plast
Сопла: 0.2-0.5 мм
kefear

Сообщения: 35
Зарегистрирован: 20 июл 2015, 18:53

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 03 окт 2016, 11:56

шаги должны быть откалиброваны по штангенциркулю.
чтоб 100 мм передвижения в программе совпадали с 100 мм передвижения каретки по валу.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение kefear » 04 окт 2016, 12:30

Myp писал(а):шаги должны быть откалиброваны по штангенциркулю.
чтоб 100 мм передвижения в программе совпадали с 100 мм передвижения каретки по валу.


Идею понял, проверю у себя и откалибрую) Спасибо :good:
Принтер: Hori Gold; самоделка на кинематике Ultimaker
Прошивка: Marlin
Слайсеры: Cura 14.09; Craft Ware 1.13
Материалы: в основном PLA от ESUN и FD Plast
Сопла: 0.2-0.5 мм
kefear

Сообщения: 35
Зарегистрирован: 20 июл 2015, 18:53

Re: 3D печать , типовые проблемы и методы устранения

Сообщение grean2007 » 07 окт 2016, 12:05

nick17 писал(а):Разобрался... :)

Удалось ли решить проблему волн, у меня тоже что то похожее.
grean2007

Сообщения: 63
Зарегистрирован: 28 дек 2014, 08:28

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Komonec » 21 ноя 2016, 14:33

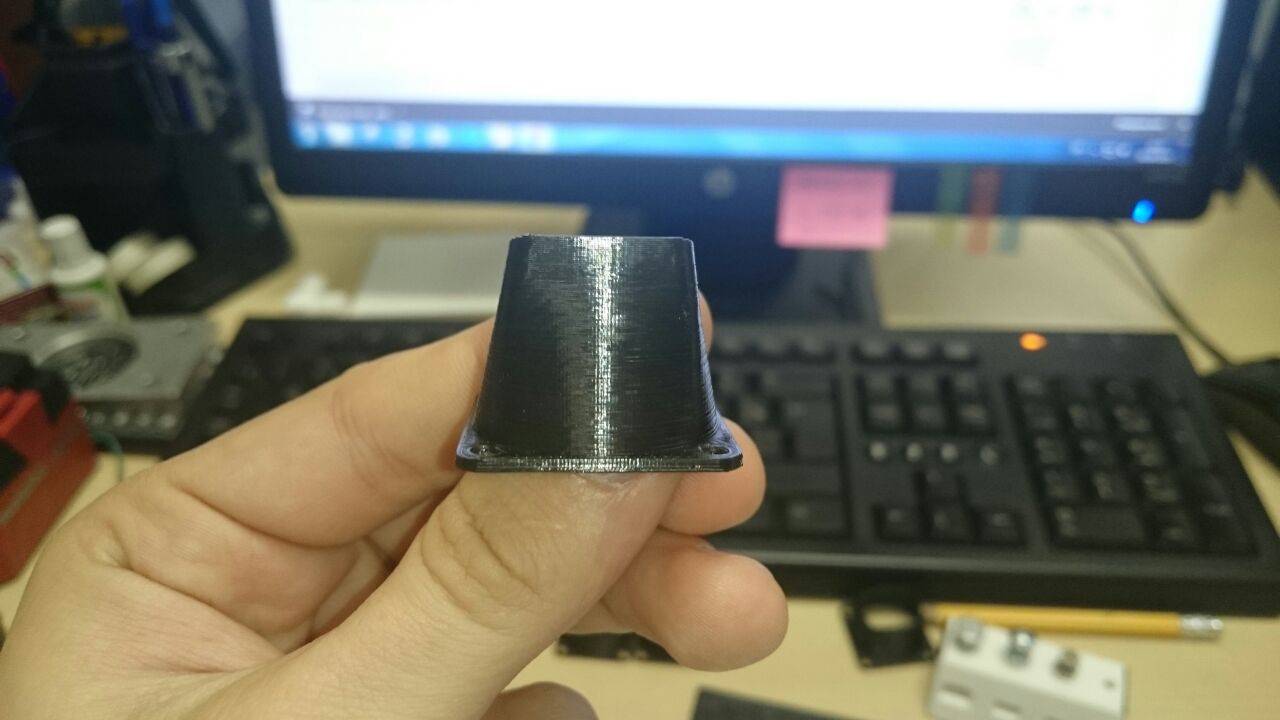

При печати первый слой имеет недозаполнение:

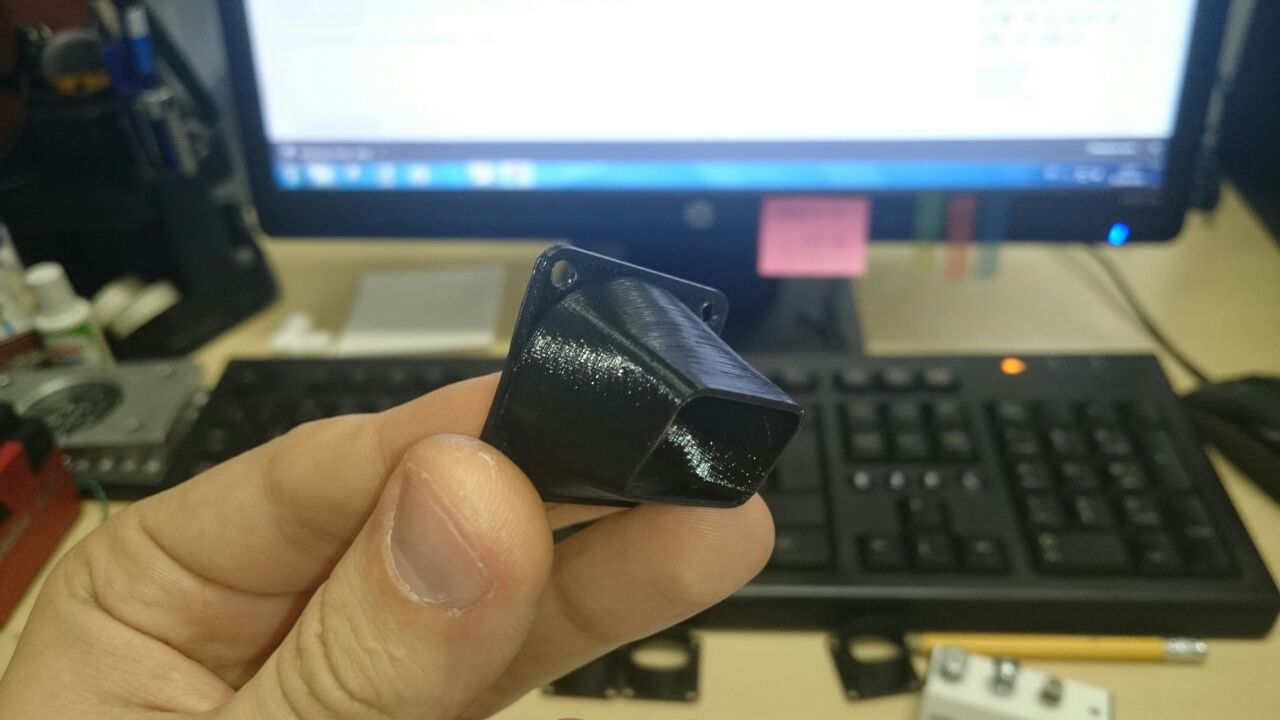

С верхним слоем практически все в порядке:


Печатаю в Cura 15.04.6, вот настройки:


Подскажите, как избавиться от этого дефекта?
Аватара пользователя
Komonec

Сообщения: 47
Зарегистрирован: 05 мар 2013, 01:47
Откуда: Москва
ФИО: Иван

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 21 ноя 2016, 14:45

откалибровать стол (поднят выше на ~ 1/4 высоты слоя)
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Harh » 21 ноя 2016, 15:04

setar писал(а):откалибровать стол (поднят выше на ~ 1/4 высоты слоя)


Если бы я такое с нижней стороны печати увидел, это бы значило, что у меня уже все отклеилось :) Напомнило:

К слову, там вродь, кроме стола, еще и отверстия овальные. А верхняя поверхность, кстати, неплохо выглядит. У меня она ровной в общем-то не бывает. Может быть разница в работе Слайс3ра и Куры сказывается, не знаю. Ну... Может я просто подачу никогда особо не калибровал... :)
Аватара пользователя
Harh

Сообщения: 850
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Komonec » 21 ноя 2016, 16:50

setar писал(а):откалибровать стол (поднят выше на ~ 1/4 высоты слоя)

Спасибо.
Аватара пользователя
Komonec

Сообщения: 47
Зарегистрирован: 05 мар 2013, 01:47
Откуда: Москва
ФИО: Иван

Re: 3D печать , типовые проблемы и методы устранения

Сообщение vassav » 26 ноя 2016, 12:37

Может кто подскажет в чем проблема
Режу кисом, последней версией.

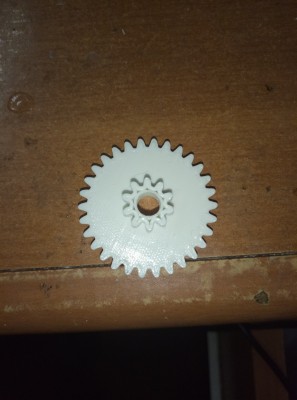

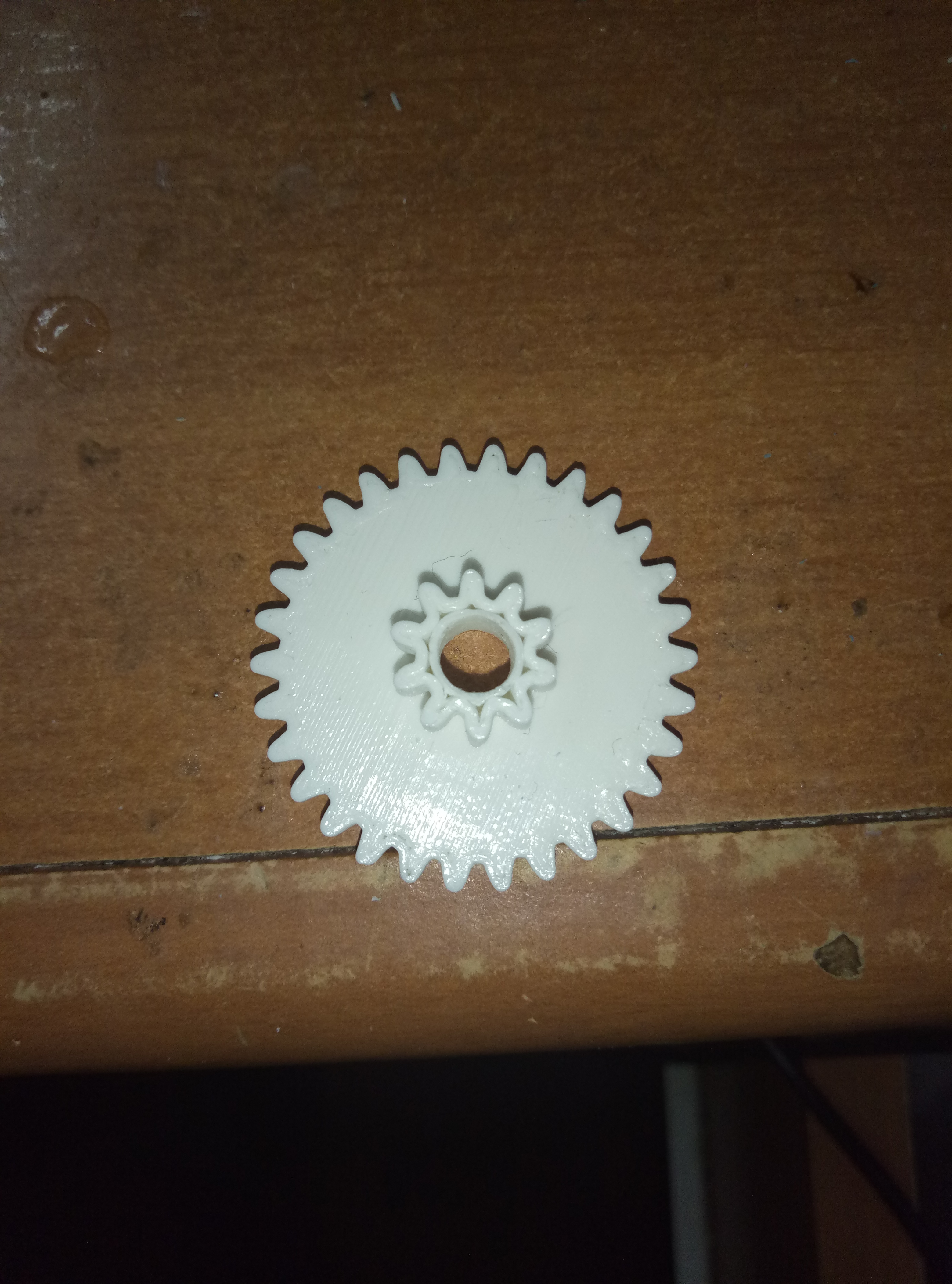

Не пропечатывает нормально верхнюю шестеренку.
Остается просвет между самой шестеренкой и периметром на отверстии, такое чувство, сто нехватает еще одного прохода.
Overlap выставил 1
Вложения
Аватара пользователя
vassav

Сообщения: 155
Зарегистрирован: 26 дек 2011, 11:57
Откуда: СПБ
Skype: vassav_
прог. языки: C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение vassav » 26 ноя 2016, 23:28

решил проблему путем установки одного периметра и увеличением толщины стенки

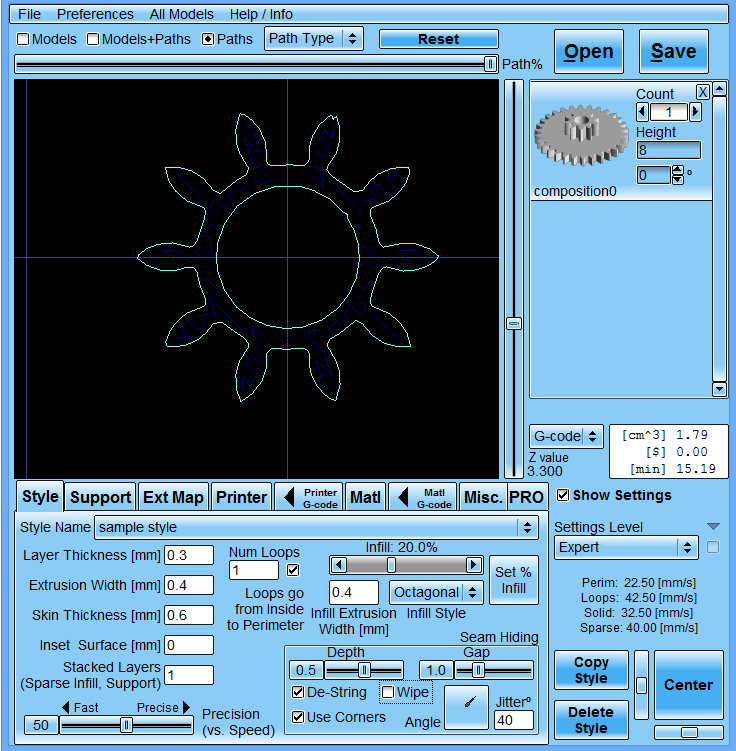

Было:

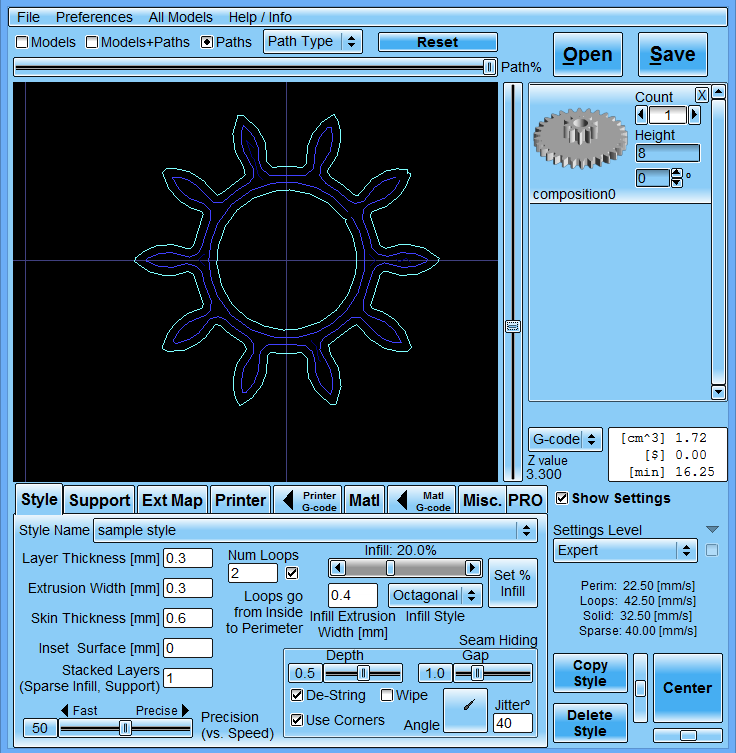

Стало
Аватара пользователя
vassav

Сообщения: 155
Зарегистрирован: 26 дек 2011, 11:57
Откуда: СПБ
Skype: vassav_
прог. языки: C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение guardauto » 12 дек 2016, 15:09

Добрый день,

Подскажите, с чем может быть связан подобный дефект на лицевой стороне? Напоминает рыбьи жабры.
Материал PLA. Заполнение модели менял, не помогает.






Mendel 90
Новополоцк, Беларусь
guardauto

Сообщения: 12
Зарегистрирован: 22 янв 2015, 10:43

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 12 дек 2016, 16:41

второй слой заливки тоже с жабрами или ровный?
возможно лёгкая недоподача на верхней заливке, попробуй топ солид инфил прибавить 5-10% или типа того.

если сопло 0.4 то не стоит делать слой по высоте равный соплу, больше 0.3 не стоит, ну максимум 0.35.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
