3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение vtoryh » 12 июл 2016, 16:54

[quote="noindex"][/quote]
Температуру стола попробуйте уменьшить.
Возможно раньше стол не дотягивал до высокой температуры, а после того как утеплили пошел перегрев модели.
А сказывается только на одном углу так как остальные обдувает сквозняк из окна или еще что. :)
Печатаю на FastMaker(corexy, композитный корпус, AZSMZ mini, Volcano 0.4, 210х210х300)
vtoryh

Сообщения: 256
Зарегистрирован: 11 мар 2013, 15:47
Откуда: МО, Нахабино

Re: 3D печать , типовые проблемы и методы устранения

Сообщение noindex » 12 июл 2016, 18:50

Dragon писал(а):В "проблемном углу" Cura начинает и заканчивает периметр (судя по шву), и там температура будет выше. И да, маленький кубик там будет "плыть". Все логично, кроме того, что раньше с этими настройками кубик не "плыл". :) Может все же не совсем эти настройки?
Вообще сменить слайсер (или снизить скорость), и забыть, имхо. Тот же Slic3r умеет периметры начинать в рендомном месте.


Спасибо!
В принципе логично, получается перегрев из-за более долгого нахождения экструдера напротив этого угла.
С понижением скорости у меня что-то не сростается, пробовал несколько вариантов в CURA (была похожая проблема на другой фигуре), но снижения скорости не добился.
А потом стекло "крякнуло" и понеслась :)

А по поводу того что раньше нормально было...
Я сгенерил gcode файл месяц с чем-то назад и закинул на SD карточку, с неё и печатаю и тогда печатал...
Чисто гипотетически, одно отличие могло быть.
У меня проблема с температурой экструдера, она всегда на 10 градусов меньше заданой, в отдельной теме посоветовали откалибровать PID, да всё не дойдет до него очередь.
В связи с этим для достижения нужной температуры, я ручками поднимаю температуру экструдера на 10 градусов больше.
Гипотетически, когда кубик печатался нормально (а это было в самом начале моего знакомства с 3d печатью), температура экструдера могла быть градусов на 10 ниже.

Добавлено спустя 1 час 49 минут 28 секунд:
vtoryh писал(а):Температуру стола попробуйте уменьшить.
Возможно раньше стол не дотягивал до высокой температуры, а после того как утеплили пошел перегрев модели.
А сказывается только на одном углу так как остальные обдувает сквозняк из окна или еще что. :)


Честно говоря не верю я в такие сквозняки:)
Но в целом, более горячий стол может быть одним из виновников, например в совокупности с началом и стартом периметра.
Спасибо, попробую !:)
noindex

Сообщения: 61
Зарегистрирован: 13 июн 2016, 23:19

Re: 3D печать , типовые проблемы и методы устранения

Сообщение vtoryh » 13 июл 2016, 14:00

noindex писал(а):
vtoryh писал(а):Температуру стола попробуйте уменьшить.
Возможно раньше стол не дотягивал до высокой температуры, а после того как утеплили пошел перегрев модели.
А сказывается только на одном углу так как остальные обдувает сквозняк из окна или еще что. :)


Честно говоря не верю я в такие сквозняки:)
Но в целом, более горячий стол может быть одним из виновников, например в совокупности с началом и стартом периметра.
Спасибо, попробую !:)

Ну плюс Вы сами писали вентилятор стоит, правда я так и не понял какой он угол остужает. :)
Печатаю на FastMaker(corexy, композитный корпус, AZSMZ mini, Volcano 0.4, 210х210х300)
vtoryh

Сообщения: 256
Зарегистрирован: 11 мар 2013, 15:47
Откуда: МО, Нахабино

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ximik666 » 01 авг 2016, 20:34

Добрый день, форумчане! Возникла небольшая проблема над которой бьюсь уже 2 дня.
Имеется Prusa i3 Sunhokey пересаженная на стальную раму от Nioz. До последнего времени все было нормально, но после замены хотэнда начались проблемы. Проблема заключается в вибрациях на стенках детали, причем вибрации возникают при небольших скоростях перемещения по оси х, т.е. если посмотреть на фото, то кубик, грани которого паралельны осям x y все стенки ровные (так как скорость по ним макимальна), если же кубик под углом и соответственно скорость, разложенная по осям падает, возникаю вибрации. Цилиндры печатаются практически идеально.
Что было сделано:
заменен двигатель по оси х
заменен драйвер по оси х
заменены подшипники на оси х
проверен затяг всех болтов
натянуты ремни
пробывал печатать на разных скоростях, ускорениях и джерках
мотор х прикручивал к раме через антивибрационную прокладку
печатал детали от разных слайсеров
проверил как установлены перемычки для драйвера.
Печатаю абс, скорость 50, температуры 235 и 95 стол.
Все это не принесло результата. Может кто-то сможет объяснить в чем дело?
ximik666

Сообщения: 27
Зарегистрирован: 15 июл 2012, 20:35

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 02 авг 2016, 00:43

дубль из новичковой темы удалил

ximik666 писал(а):
До последнего времени все было нормально, но после замены хотэнда начались проблемы.
...
Может кто-то сможет объяснить в чем дело?

Логика не подсказывает искать проблему в закреплении HotEnd ?
или например его "линейности продавливания"
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ximik666 » 02 авг 2016, 11:04

setar писал(а):дубль из новичковой темы удалил

ximik666 писал(а):
До последнего времени все было нормально, но после замены хотэнда начались проблемы.
...
Может кто-то сможет объяснить в чем дело?

Логика не подсказывает искать проблему в закреплении HotEnd ?
или например его "линейности продавливания"

Как бы догадывался, переделал крепление и поставил mk8, но проблема сохранилась.
ximik666

Сообщения: 27
Зарегистрирован: 15 июл 2012, 20:35

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 02 авг 2016, 12:13

проведите тестовое выдавливание "в воздух" на разных скоростях.
внимание следует обратить на характер выдавливаемого потока и скорость начала пропуска шагов экструдера.
если подозрительного не найдете, то только внимательная проверка механики.
выключаем моторы и двигаем каретку, стол (застревания, продтормаживания).
то же самое с ремнями снятыми с шпуль привода.
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ximik666 » 02 авг 2016, 12:32

Перепробывал уже все что можно: даже моторы менял, драйвера, проводку, подшипники. Каретка двигается свободно без моторов, прям очень легко, но при этом не болтается. Когда подсоединяю моторы, то чувствую при вращении шаги мотора, но так на всех моторах. Сейчас единственное что осталось - так это резонанс. Когда каретка двигается только по оси х или только по оси у все идеально, ка только начинается совместное движение - начинаются вибрации. А как гасить вибрации - без понятия, такое ощущения что сама рама звенит

На экструдере пропуска шагов не замечено, в воздух выдавливается идеально прямая и ровная нить.
ximik666

Сообщения: 27
Зарегистрирован: 15 июл 2012, 20:35

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 02 авг 2016, 14:33

если есть возможность, то хотя бы по одной из осей попробуйте драйвер другого типа.
еще есть вероятность просаживания источника питания, проверьте под нагрузкой напряжение
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ximik666 » 02 авг 2016, 17:58

Драйвера менял, и по одному и все - бесполезно! Напряжение на блоке питания 13, при нагреве 12.1-12.3.
ximik666

Сообщения: 27
Зарегистрирован: 15 июл 2012, 20:35

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Gesser » 08 авг 2016, 23:31

А есть фото идеально отпечатанной модели крупным планом? Так сказать понять к чему стремиться.
Prusa i3 A8, Slic3r
Аватара пользователя
Gesser

Сообщения: 16
Зарегистрирован: 08 авг 2016, 02:17
Откуда: Великий Новгород
ФИО: Алексей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение antoshin » 12 авг 2016, 23:53

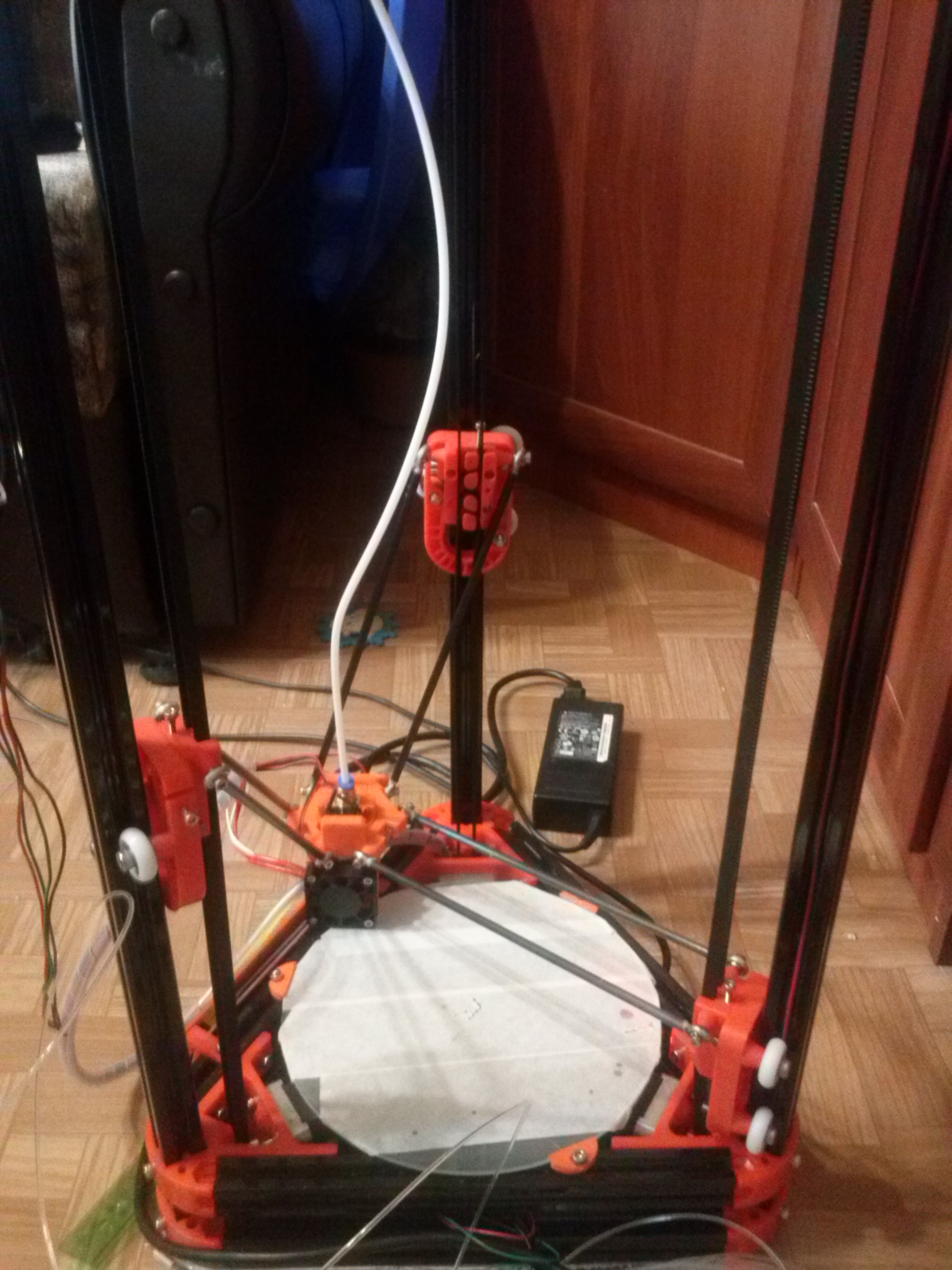

МАСТЕРА! помогите разобраться!выписал 3d-принтер Дельта Коссель 3d (вот ссылка на модель принтера, не знаю пропустит администрация ее или нет.http://www.aliexpress.com/snapshot/7942 ... 6457469607) плата mks base Ramps 1.4 на базе Arduino Mega 2560, заливаю прошивку в принтер(прошивка в прикрепленном файле) начинает вроде работать так как надо, при нажатии на панели управления в repetier host на домик все каретки по очереди нажимают на концевые выключатели, загружаю тестовый куб, каретки движутся вниз останавливаются в сантиметрах 5 от стола, прогревается экструдер, а потом начинается ...опа полная, каретка по оси х начинает движение вниз (остальные стоят на месте) выезжает за пределы стола и упирается в раму (фото в файле)причем концевик по оси z который стоит над экструдером не срабатывает и двигатель х продолжает работать. что ни так не могу понять помогите настроить.
Вложения
фото с кривым иксом
Configuration.h
файл конфигурации
(27.59 КиБ) Скачиваний: 188
antoshin

Сообщения: 21
Зарегистрирован: 12 авг 2016, 23:23

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Gesser » 15 авг 2016, 03:06

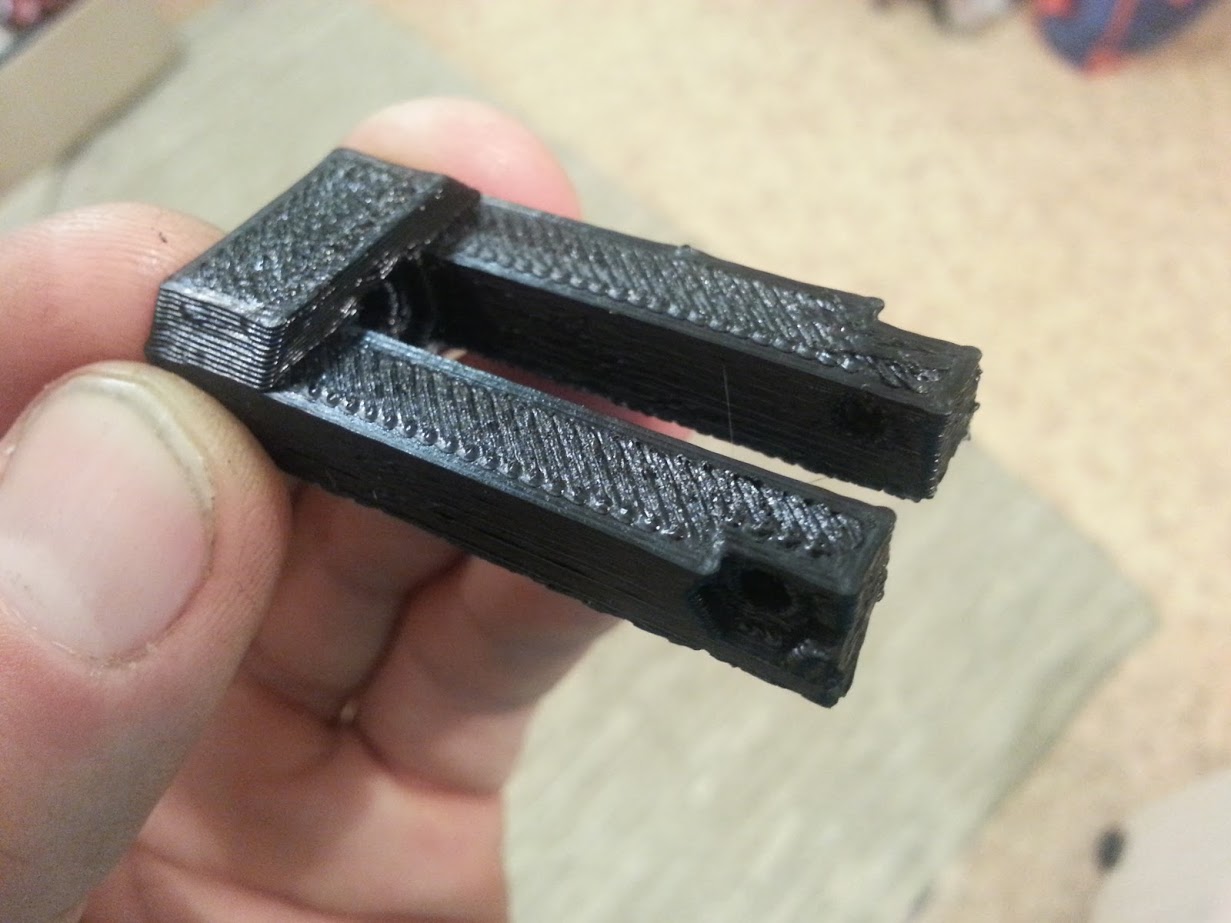

Почему верх так задирает?
Вложения
Prusa i3 A8, Slic3r
Аватара пользователя
Gesser

Сообщения: 16
Зарегистрирован: 08 авг 2016, 02:17
Откуда: Великий Новгород
ФИО: Алексей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 15 авг 2016, 11:32

перелив потому что.
и ширину верхней заливки поставь на минимум, переливы будут более мелкие и не так заметны.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение KtSerg » 15 авг 2016, 19:14

Замаялся подбирать позицию детали на столе при нарезке.
Проблема в том, что на деталях, имеющих на верхней поверхности не ровности, в углах остаются дырки. Ни один слайсер (из тех, что пробовал) при нарезке не учитывает рисунок заполнения. И когда начинает формировать "площадку"/основу (для дна углубления или для основания периметра нароста) на верхней поверхности детали, то края "площадки" проваливаются в пустоты рисунка заполнения, и в этих местах на детали остаются дырки... :(
Частично решается длительным подбором позиции детали на столе, с контролем положения "площадок" относительно рисунка заполнения, или значительным увеличением плотности заполнения... :( Увеличение количество слоёв "дна" и "крыши" особых улучшений не даёт...
Только у меня такая проблема? Может уже обсуждалось? Ткните носом...
KtSerg

Сообщения: 67
Зарегистрирован: 13 ноя 2015, 22:48
