3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 26 мар 2015, 16:01

setar писал(а):для борьбы не с наплывами а переходными синусоидами при резкой смене направления

и с напылвами тоже
из за слишком низкого джерка ухудшается шов на стенке модели, а так же появляются лепёшки на углах.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение antonkopa » 26 мар 2015, 16:11

icehardy писал(а):а наплывы только там где идет стыковка слоя?
или по всем углам


Там где стык слоев основная проблема, и еще на одном углу но там несколько микро наплывов которые получаются при развороте экструдера. Уменьшил скорость внешнего периметра стало немного лучьше но проблема осталась. При изменении значений джерк как по оси xy так и ez как в сторону увеличения так в сторону уменьшения особого эффекта не дало. Максимальный эффект все равно с наплывами у стыка слоев.
antonkopa

Сообщения: 73
Зарегистрирован: 10 фев 2015, 10:42

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Revenger » 26 мар 2015, 16:32

antonkopa писал(а):Ищи в прошивке Marlin такие строки


Но если честно я с ними то же не особо разобрался и увеличивал и уменьшал все равно наплывы есть.

Я же написАл, что прошивка репетир. Не нашёл джерка.

По наплывам: у меня при печати тестового шестигранника как раз наплывы "в догонку", а петельки еще похоже при смене слоя, но... не понятно почему - не везде.
Фото сейчас прилеплю (и наплывы и хрень петельчатая)

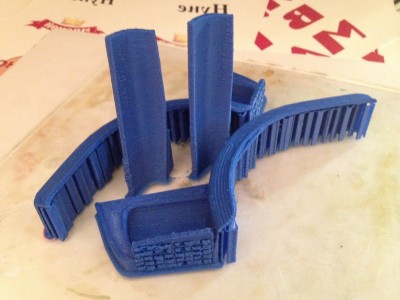

Пояснение по фото, что меня беспокоит: На средних вертикальных деталях - на уровне других деталей пока шло - наплывы п.п.ц., далее пропали, но выше справа, да и на левой слева, видно как много появилось петелек.
На детали нижней, слева на решетке (это с поддержками бешенными) по верху тонкая полоска и вся с наплывами (впрочем и поддержка так приварилась, что не поломав решетку отделить не вышло)
Вложения
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение icehardy » 26 мар 2015, 16:36

Там где стык слоев основная проблема, и еще на одном углу но там несколько микро наплывов которые получаются при развороте экструдера. Уменьшил скорость внешнего периметра стало немного лучьше но проблема осталась. При изменении значений джерк как по оси xy так и ez как в сторону увеличения так в сторону уменьшения особого эффекта не дало. Максимальный эффект все равно с наплывами у стыка слоев.

пробуй покрутить ретракт, скорость и расстояние
wipe включен? (это в KISSlicer есть) я ставлю значение порядка 3мм
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Revenger » 26 мар 2015, 16:48

Блин, ретракт уже крутил и туда и сюда. Было и 2 и 4,5.. 1,5 ставил. В симплифай еще параметр "прекращать экструзию перед сменой слоя" пробовал. Если много - пропуск после смены, если мало - х.з. сейчас 0,07
Кисслайсер не пробовал ни разу, т.к. показалось еще сложнее чем в симплифае. Вайп... поищу, а что означает опция? Просто сложно что-то делать не зная значения слов заморских.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение icehardy » 26 мар 2015, 17:23

wipe - он продолжает движение сопла по пластику после прекращения подачи
как бы домазывая остаток
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Revenger » 26 мар 2015, 18:02

Тогда это наверняка тоже самое, что я в симплифае делал, о чем написал выше.

Кстати, вот сейчас сын поставил молот Тора на апечать, у него сбоку вдавленая надпись, так вот вправо от этой надписи по всей высоте букв сильные пропуски... Печать правда из репетиерхоста, не знаю, что там в слайсере выставлено, но подобное было (я фото выкладывал где-то недавно) когда поддержка перед носом человека шла, и слева поддержки отличноЮ, а справа дырки/пропуски именно по ходу сопла. :)
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Revenger » 27 мар 2015, 00:33

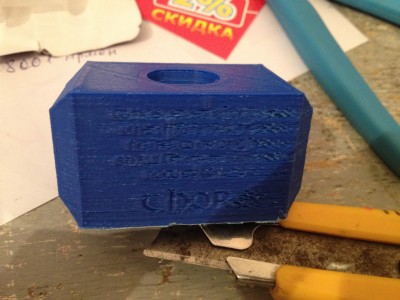

Вот, из репетиера напечатано. Слайсер слик3р.
0,25 высота. АБС.
Вайп не был включен. До этого ни разу не включал.
Вложения
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Акелла » 27 мар 2015, 14:44

Это очень похоже на то, что в определенный момент шестеренка грызущая пруток проскальзывает и вгрызается в пластик, потом хотенд успевает нагрется на пару градусов выше и подача продолжается.
Возможно что гуляет пруток по диаметру очень сильно.
Посмотри внимательно на екструдер когда такое происходит, ну и промеряй диаметр хорошо на 10-20 метрах длинны.
Еще проверь шестеренку что толкает пластик, может болт ослабился и люфтит оно
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Revenger » 27 мар 2015, 15:45

Пластик гуляет однозначно, но на счет шестерёнки сомневаюсь. Хотя проверю.
Такое почему-то именно когда сопло идёт вправо после каких-то поддержке или в данном случае мелких движений, где, по идее, ретракта нет.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Revenger » 29 мар 2015, 03:22

Такой еще вопрос.. Может принтер не реагировать на повышение flow если добавляю с дисплея или из софта?
Вижу, что при печати инфил хреновый, нитки рвутся и сопливятся (хотя периметр вроде ничего, если не брать во внимание мелкие недопечатки кое где), докрутил до 108 от 100, а толку не видно.
В настройках слайсера инфил сделал 108%, диаметр 1,74 (хотя реально гуляет от 1,72 до 1,81) и всё равно как буд-то не хватает.
Что за фигня такая может быть?
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Revenger » 29 мар 2015, 18:56

Ну и в дополнение:
Пока печатаешь всякие хреновинки, размером с монету (утрирую), вроде ничего, а как более сУрьёзную весЧ - косяк на косяке.
Ладно ломает АБС в хвост и гриву, но и непропечатки бешенные задолбали.

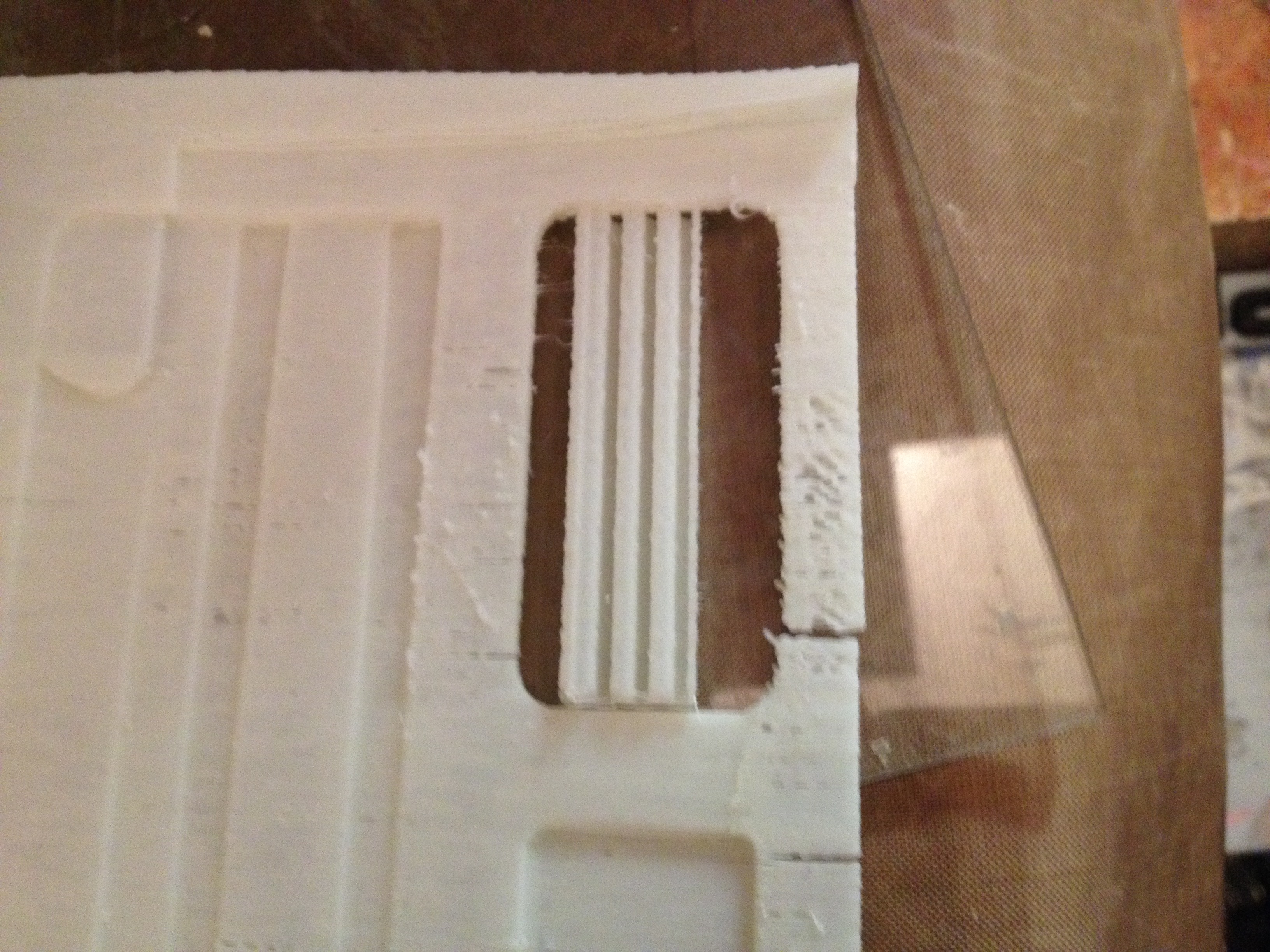

Например как на фото.. В окно вставил поддержку, так вот судя по всему когда сопло или после поддержки или после печати второй детали шло к дальней стойке, то пластика тупо не хватало. Это не печать а гавно реальное... Нифига не соображу почему сильно не хватает потока пластика. Кручу на принтере флоу - пофиг ему чтоли? И диаметр микрометром проверил - пруток от 1,72 до 1,8 (на полуметре) но я поставил в слайсере 1,74, думая, что пусть лучше выдавливает.. так нет же.. один хрен не хватает.

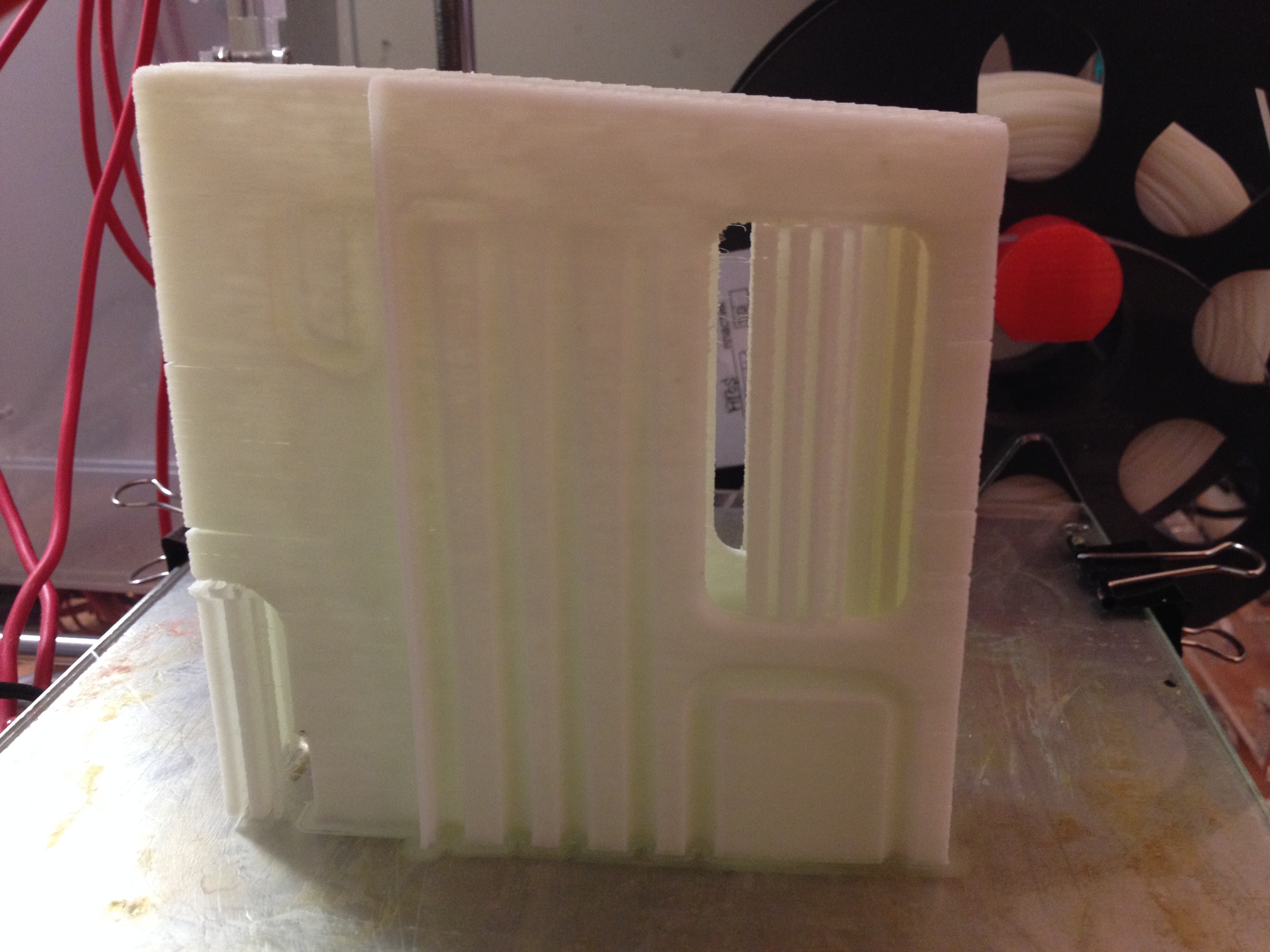

Вот фото (задняя часть кабины авто разрезанная пополам, высота детали 12см)

п.с. инфил делал на 108%, ширина экструзии 0,42 и 1,2 поток(если правильно выразился), сопло 0,4, температура 260 и 105 град.
Вложения
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение silensilen » 01 апр 2015, 00:57

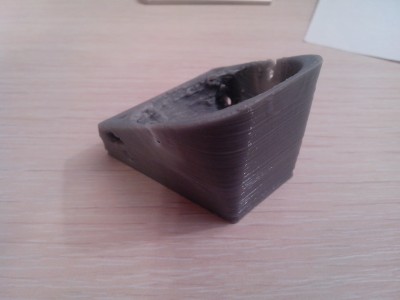

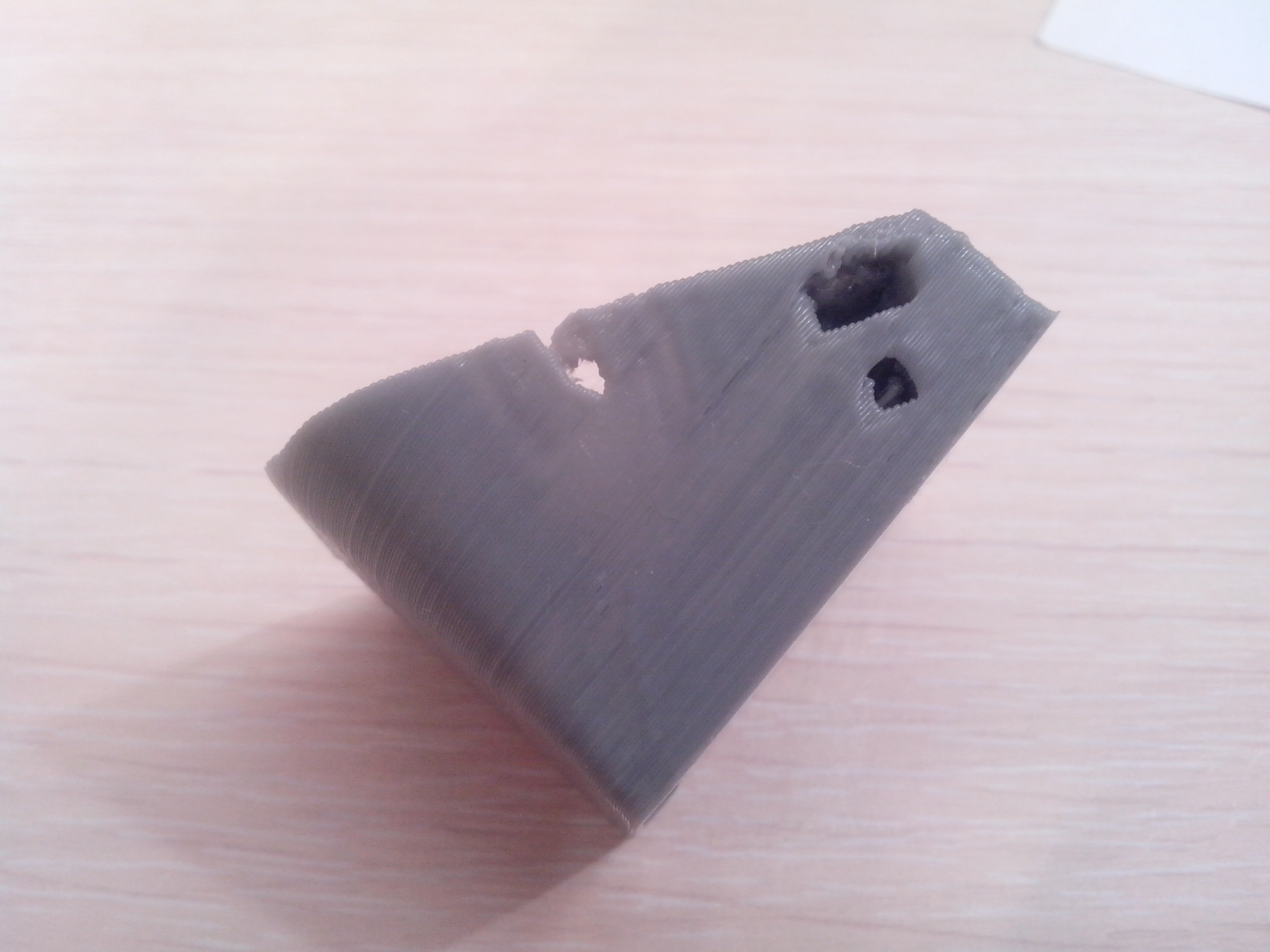

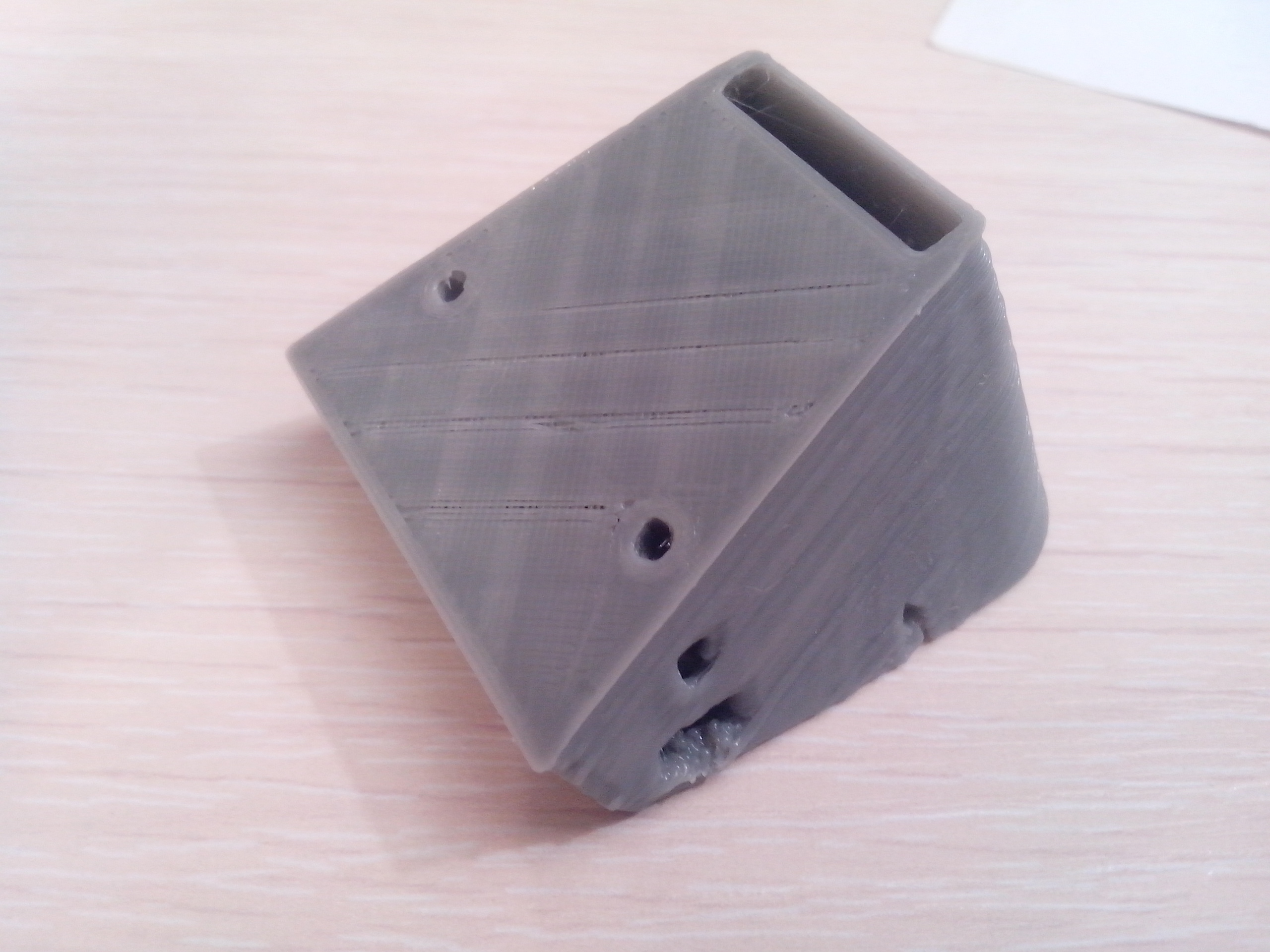

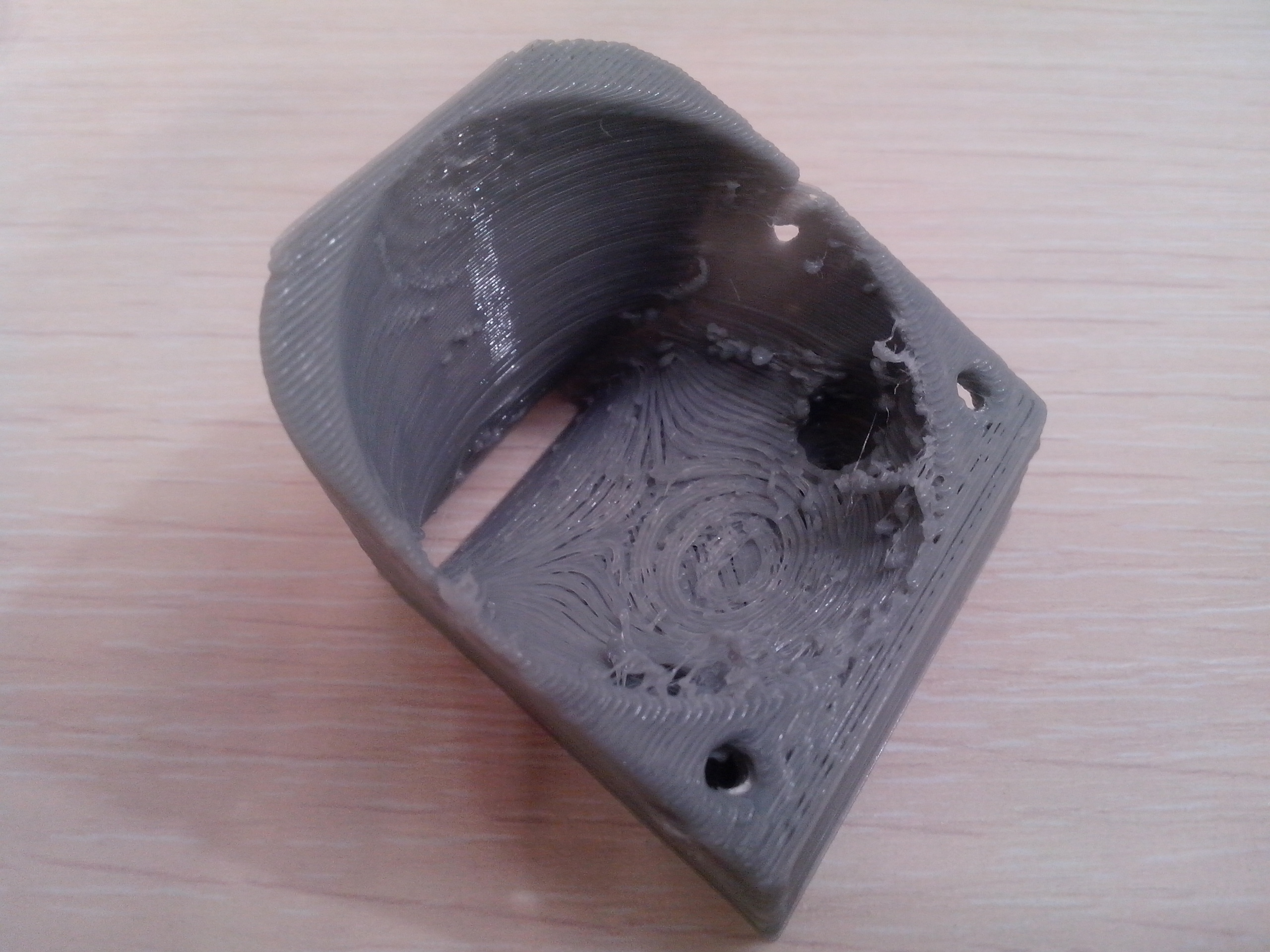

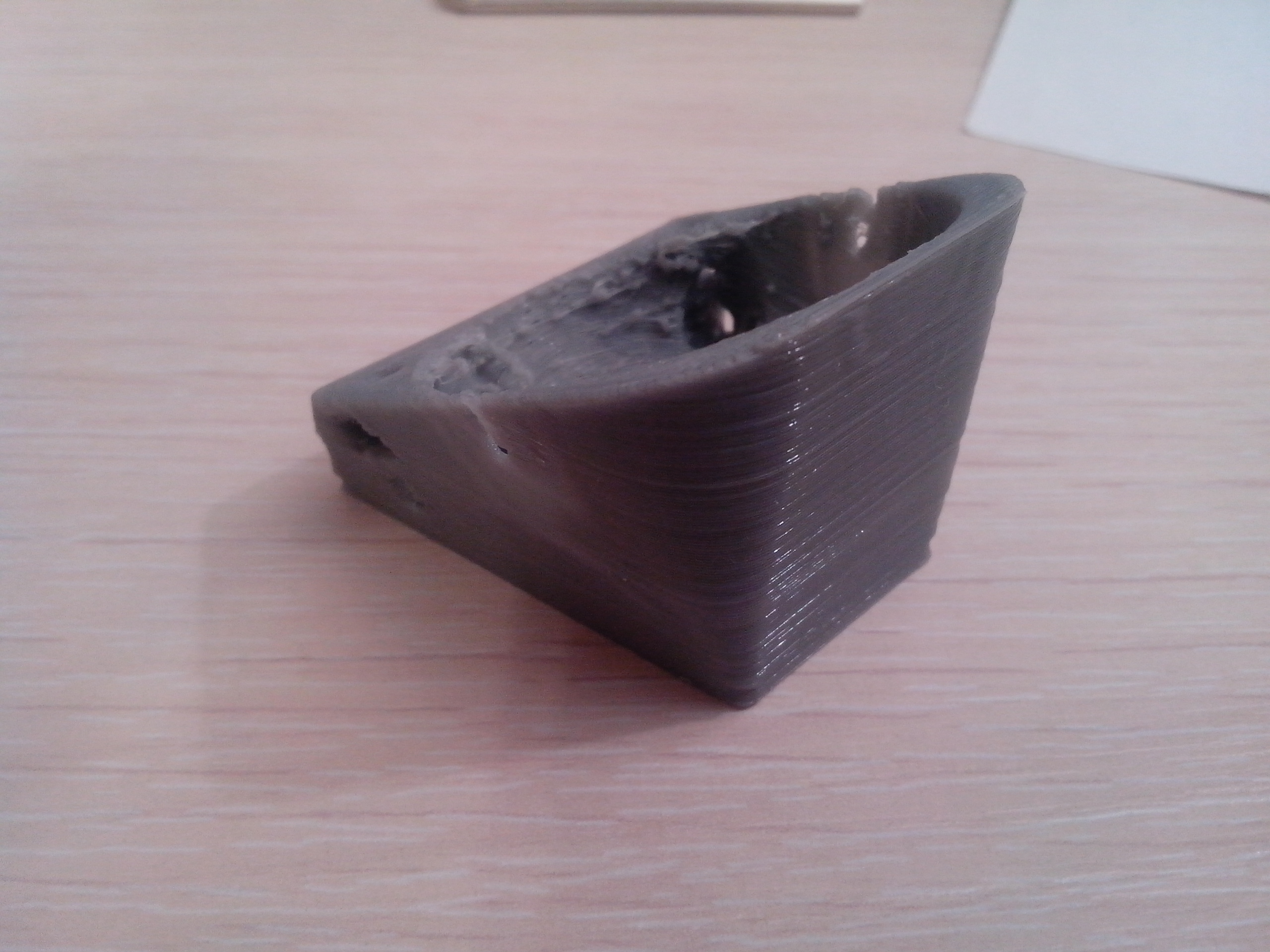

Коллеги, помогите по фото опознать болячки - первый раз попробовал печатать на Huxley.


Вложения
silensilen

Сообщения: 40
Зарегистрирован: 03 янв 2015, 02:10

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Revenger » 01 апр 2015, 02:51

Было бы лучше, если исходные данные были бы озвучены.
На мой взгляд температура завышена, нет обдува, недоэкструзия (судя по внутренностям). С боков, возможно, модель тоньше, чем сопло принтера (на моих фото выше видно подобные дыры).

Добавлено спустя 1 час 41 минуту 1 секунду:
Может кто подсказать, есть пареметр, который бы поддавливал пластик после ретракта и/или переезда сопла к другой части детали, более 5см?
Запарила проблема того, то сопло пока доезжает, пластик толи подтекает (тёк на предыдущем 100%) или х.з.. куда девается, но тот же слой начинает печататься в другом углу с пропусками.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Baris17 » 03 апр 2015, 08:58

у Slic3r в разделе настройки ретракта - Extra length on restart
у Simplify3D - Extra Restart Distance
число может быть как положительное так и отрицательное, у Simplify3D по умолчанию стоит -0,13 мм
Другие слайсеры не пользовал
Baris17

Сообщения: 17
Зарегистрирован: 30 сен 2014, 12:03
