3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение icehardy » 24 мар 2015, 14:17

тогда нужно менять значения диаметра прутка и диаметра сопла
пруток тут понятно, он измеряется
а вот сопло только подгонять зная его должное значение
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: 3D печать , типовые проблемы и методы устранения

Сообщение antonkopa » 24 мар 2015, 14:32

Да поставил как было до "калибровки" значение 836 дефект не пропал. То есть оставил 965 поиграюсь с диаметром сопла. Спасибо

Странно пол бабины пластика отпечатал думая что у меня сопло 0,4 да и продавец так говорил. А дефект описанный мной выше пропал при установке значения сопла 0,3 может оно просто забилось ? кто что может сказать по этому поводу ? Или это просто я лапух ))
antonkopa

Сообщения: 73
Зарегистрирован: 10 фев 2015, 10:42

Re: 3D печать , типовые проблемы и методы устранения

Сообщение icehardy » 24 мар 2015, 15:04

скорее 0.3 оно и есть :)
забивается обычно более конкретно
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: 3D печать , типовые проблемы и методы устранения

Сообщение antonkopa » 24 мар 2015, 15:11

icehardy писал(а):скорее 0.3 оно и есть :)
забивается обычно более конкретно


Ясно значит я лапух ))) Спасибо за помощь
antonkopa

Сообщения: 73
Зарегистрирован: 10 фев 2015, 10:42

Re: 3D печать , типовые проблемы и методы устранения

Сообщение antonkopa » 25 мар 2015, 13:05

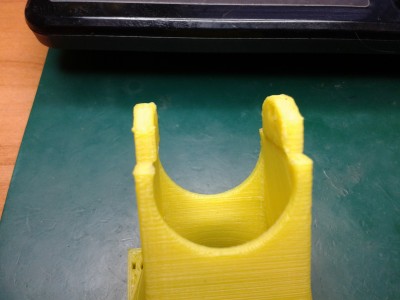

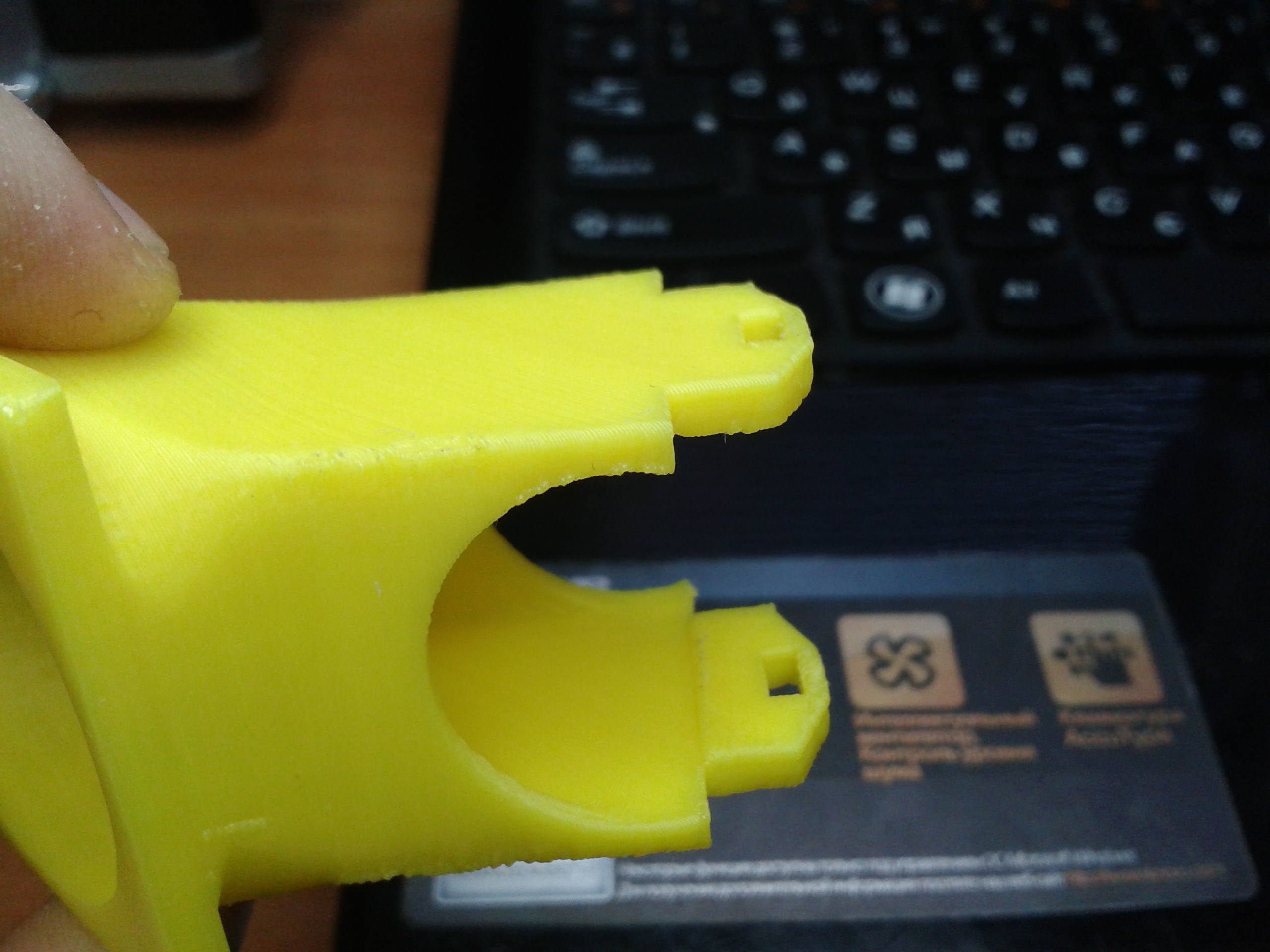

День добрый, обнаружил еще один дефект при печати на фото один угол подымает. Скорости и ускорял и замедлял без изменений. Слой также увеличивал и уменьшал.
Вложения
2015-03-25 11.00.48.jpg
antonkopa

Сообщения: 73
Зарегистрирован: 10 фев 2015, 10:42

Re: 3D печать , типовые проблемы и методы устранения

Сообщение icehardy » 25 мар 2015, 13:07

а как обдув организован?
скорее всего где загибается угол, там нет или плохой обдув
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: 3D печать , типовые проблемы и методы устранения

Сообщение antonkopa » 25 мар 2015, 15:38

да я тоже на обдув грешу, со стороны подема его нет. стоит 2 винтилятора 40мм один на хотенде второй с противоположной стороны от подема. Попробую поискать корпус для кругового обдува.

Добавлено спустя 2 часа 27 минут 48 секунд:

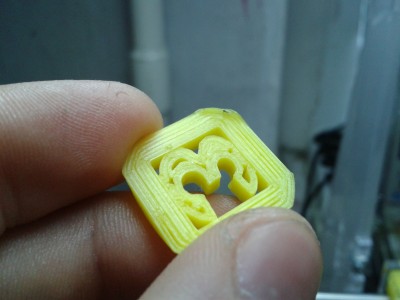

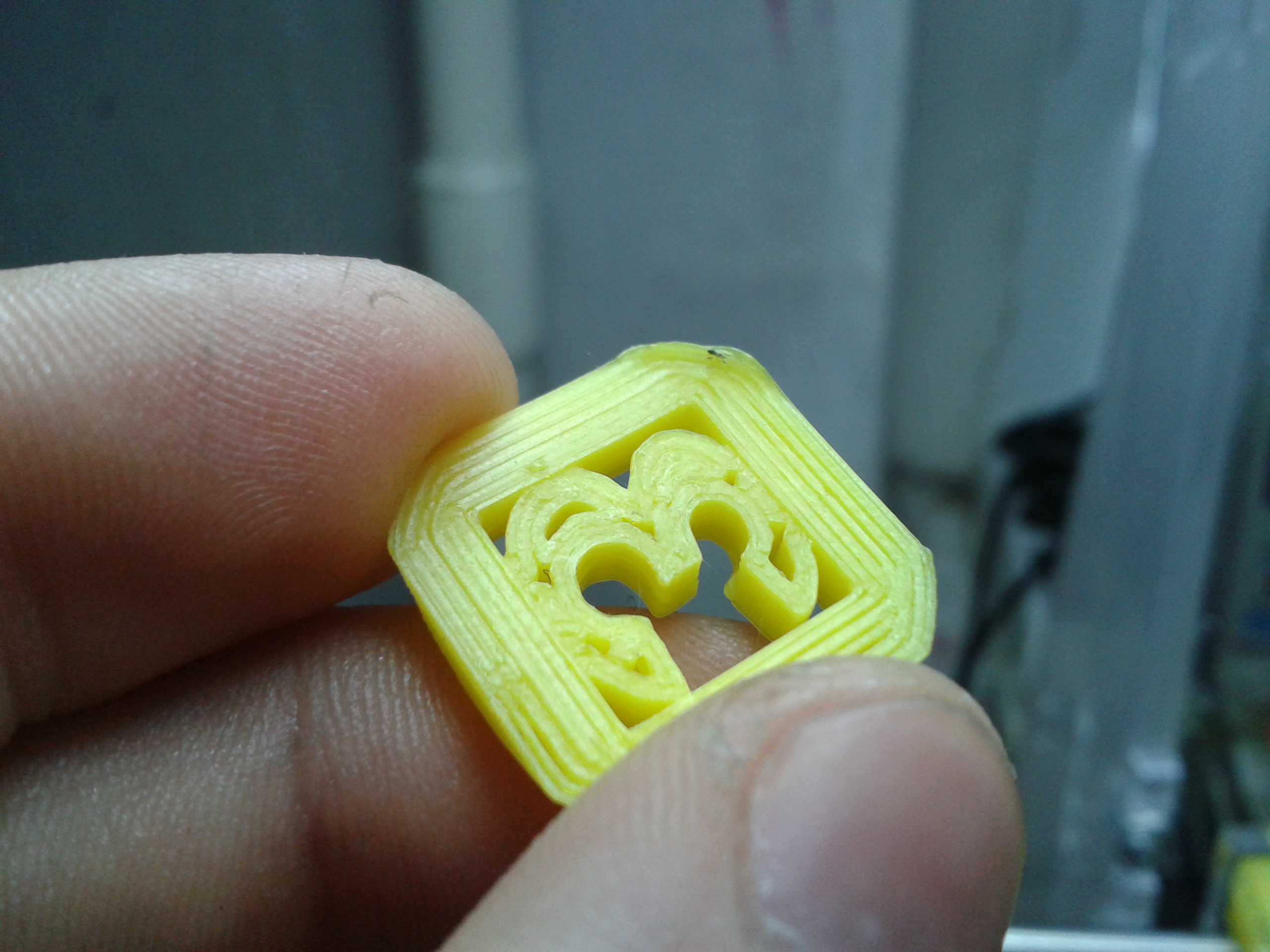

Теперь при печати на модели по углам такое впечатления что пластика выдавливает больше чем надо (( Сейчас еще откалибрую термистор на хотенде может температура завышена, в настройках 190 ставлю. Поможет ли редактирование extrusion multiplier в слайсере или проблема не там ?
Вложения
2015-03-25 13.28.42.jpg
2015-03-25 13.28.32.jpg
antonkopa

Сообщения: 73
Зарегистрирован: 10 фев 2015, 10:42

Re: 3D печать , типовые проблемы и методы устранения

Сообщение antonkopa » 25 мар 2015, 20:35

Итак вопросы решил, обдув сделал круговой, и настроил немного скорости. Плюс параметр extrusion multiplier поставил 0,8 чем почти полностью убрал наплывы, но наплывы немного все равно остались. И если присматриваться линии не ровные даже на фото выше видно, хотя может придираюсь. Думаю по наплывам еще с ретрактом поигратся в слайсере.
antonkopa

Сообщения: 73
Зарегистрирован: 10 фев 2015, 10:42

Re: 3D печать , типовые проблемы и методы устранения

Сообщение icehardy » 26 мар 2015, 11:55

про наплывы на углах покрути jerk и ускорения
extrusion multiplier в идеале все же не нужно трогать, ну это кому как
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Revenger » 26 мар 2015, 13:00

А мне бы где бы эти джерки найти в прошивке репетиерхост... В проге репетиерхост ускорения менял, но на слух не заметил разницы в движении сопла (в холостую), а при печати вообще, наплывы постоянные. Прошивку смотрел, но даже ускорения не нашел :( Вчера печатал детальки, так лепёшки даже на тонких местах в момент разворота сопла довольно приличные.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение antonkopa » 26 мар 2015, 13:44

Ищи в прошивке Marlin такие строки

#define DEFAULT_XYJERK
#define DEFAULT_ZJERK
#define DEFAULT_EJERK

Но если честно я с ними то же не особо разобрался и увеличивал и уменьшал все равно наплывы есть.
Последний раз редактировалось antonkopa 26 мар 2015, 13:50, всего редактировалось 1 раз.
antonkopa

Сообщения: 73
Зарегистрирован: 10 фев 2015, 10:42

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 26 мар 2015, 13:50

это резкость смены направления
для борьбы не с наплывами а переходными синусоидами при резкой смене направления
если jerk мал то выпуклость (во внешнюю сторону траектории) будет до поворота (например на 90 град), если велик то возникает эффект эха после поворота (дребезг)
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение antonkopa » 26 мар 2015, 13:51

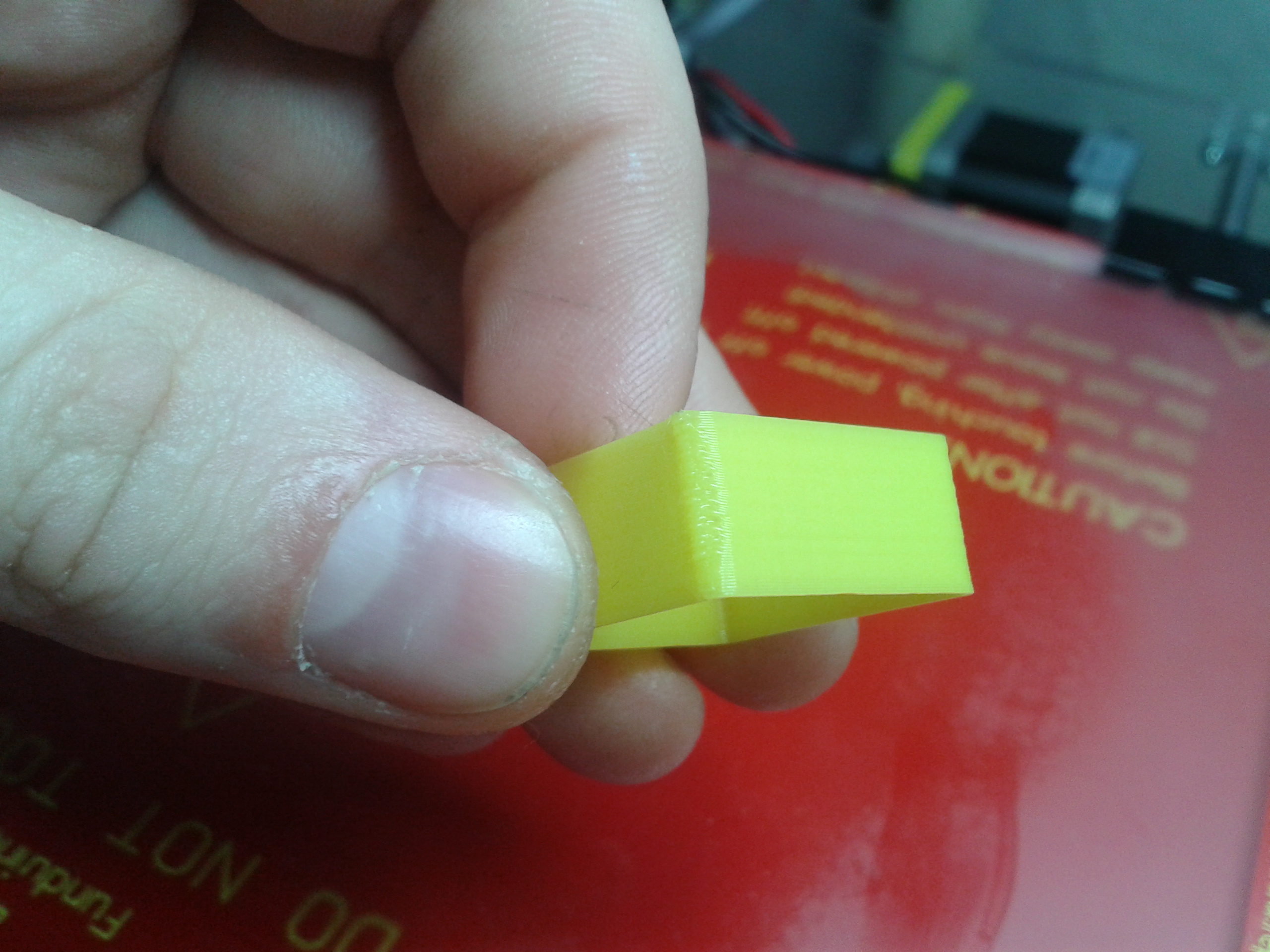

А как побороть наплывы ?


понижал уже

#define DEFAULT_MAX_ACCELERATION {2000,2000,100,8000}
#define DEFAULT_ACCELERATION 1000
#define DEFAULT_RETRACT_ACCELERATION 1000
#define DEFAULT_TRAVEL_ACCELERATION 1000

#define DEFAULT_XYJERK 10
Вложения
2015-03-26 12.04.57.jpg
antonkopa

Сообщения: 73
Зарегистрирован: 10 фев 2015, 10:42

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 26 мар 2015, 14:17

попробуйте уменьшить скорость внешнего периметра (печатать изнутри наружу)
и еще как вариант увеличить минимальное время печати одного слоя
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение icehardy » 26 мар 2015, 14:57

а наплывы только там где идет стыковка слоя?
или по всем углам
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy
