3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение timur » 18 фев 2015, 15:30

Доброго дня!
Собрал клон Ultimaker PCB 1.5.7 прошивка marlin, двигатели 42BYGHW811
Распечатал пробный куб в Cure, по оси z масштаб в 2 раза меньше.
Подскажите где копать? :)
timur

Сообщения: 2
Зарегистрирован: 23 фев 2013, 15:43
Откуда: Казахстан
ФИО: Тимур

Re: 3D печать , типовые проблемы и методы устранения

Сообщение icehardy » 18 фев 2015, 15:33

вероятно число шагов по оси Z нужно увеличить :)
если ось на обычной резьбовой шпильке, то скорость движения не стоит устанавливать больше 4-5мм/сек
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Сираж » 18 фев 2015, 15:56

Я бы даже сказал 3-х мм/с :)
Аватара пользователя
Сираж

Сообщения: 148
Зарегистрирован: 07 сен 2014, 12:21
Откуда: г.Махачкала

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Geratewart » 18 фев 2015, 19:29

madniac писал(а):на мелких подшипниках

это какие?
3d-принтер китай prusa i3 ("aurora Z605S") | экструдер MK8
Аватара пользователя
Geratewart

Сообщения: 55
Зарегистрирован: 10 дек 2014, 14:59
Откуда: Орел
ФИО: Сергей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Geratewart » 25 фев 2015, 01:35

Борю затухающие волны в горизонтальной плоскости aka ghostling. Опираюсь на то что было на форуме тут и тут.

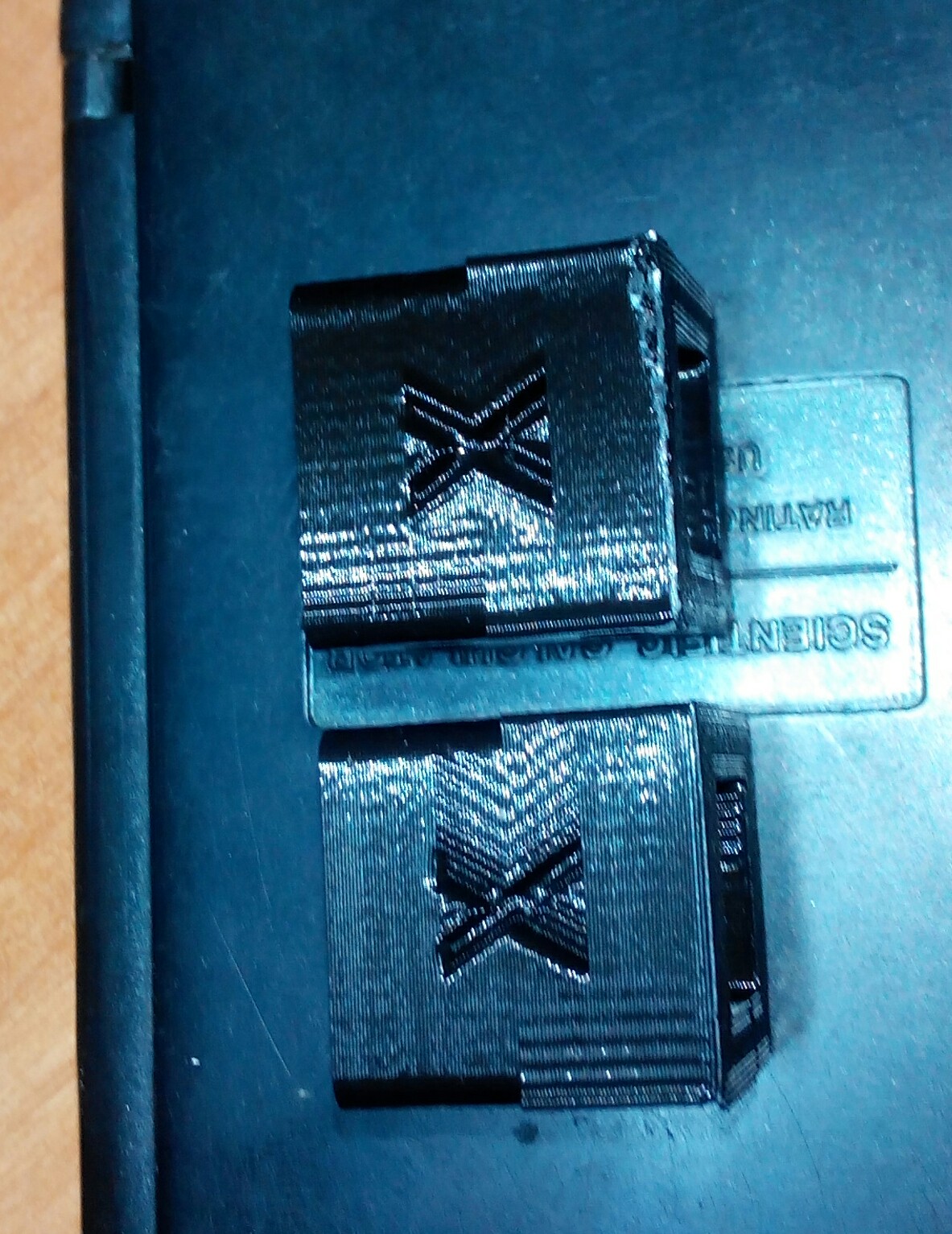

Заметил эффект, который не могу объяснить. Левый тестовый кубик распечатан на дефолтных настройках - ускорение 2000 и xy-jerk 20, а правый на ускорении 500 и xy-jerk 8.
Смотрю, всё зашибись, на 90градусов угле волны исчезли, осталось одно единственное выступание на самом угле, "призрачные" иксы и игреки исчезли, логично. А вот как так выходит, что на округлой части кубика вверху, они наоборот появились, это мне сложно представить. Не помню я из теории автоматического управления, чтобы колебательная система на плавное нарастание реагировала сильнее чем на единичный скачок :shock:
P.S. Удваиваю свой вопрос про "что за мелкие подшипники"
P.P.S. из механических способов борьбы с вибрацией здесь ни разу не была озвучена мысль использовать гироскопическую стабилизацию хотэнда, максимально жестко, через минимум деталей завязать хотэнд, например, на гироскоп для фото/видео камер (ссылка для наглядности), ось которого вертикальна. Из-за массы самого гироскопа повышаются требования к направляющим, подшипникам, кронштейнам, но зато не будет люфта, как от ослабления ремней, повышенного нагрева шаговиков, как от увеличения трения, и недолговечности и труднонастраиваемости, как в случае подкладывания всяких пробковых и резиновых элементов. На своей пруше мне это наверное экономически не выгодно, а так-то идея наверное интересная.
3d-принтер китай prusa i3 ("aurora Z605S") | экструдер MK8
Аватара пользователя
Geratewart

Сообщения: 55
Зарегистрирован: 10 дек 2014, 14:59
Откуда: Орел
ФИО: Сергей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 25 фев 2015, 17:26

переверните фотку, не ясно какой из них левый :)
тот что внизу или вверху

Добавлено спустя 5 минут 6 секунд:
да просто с этим бороться, широкие ремни (>10 мм) с полукруглым зубом или ШВП / многозаходный винт
еще кровать без пружин

читерский метод это уменьшение скорости на внешних витках в слайсере.
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Geratewart » 25 фев 2015, 17:50

setar писал(а):переверните фотку

Если на картинку нажать, то она открывается повёрнутой. И на компе у меня она повернута, а превьюха генерится "ребром", такие дела. Ну, где волна на ребре, там левая, а где на скруглнеии, там правая :)
Напечатал ещё кубиков. Оказалось что снижение xy-jerk не даёт ничего хорошего, а только добавляет (непонятным всё же образом) волну на скругленном участке, а если только снижать ускорение, не снижая xy-jerk, то волн на скругленном участке не появляется.
Кровать без пружин я бы хотел, но это же надо автоуровень докупать.
3d-принтер китай prusa i3 ("aurora Z605S") | экструдер MK8
Аватара пользователя
Geratewart

Сообщения: 55
Зарегистрирован: 10 дек 2014, 14:59
Откуда: Орел
ФИО: Сергей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 25 фев 2015, 23:43

не помню где, но читал как подбирать джерк:
если он мал то волна получается ДО поворота 90град
если велик то ПОСЛЕ с образованием затухающей волны.
задача его сделать прямо на углу
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 25 фев 2015, 23:51

Geratewart писал(а):использовать гироскопическую стабилизацию хотэнда, максимально жестко, через минимум деталей завязать хотэнд, например, на гироскоп для фото/видео камер

это не гироскоп, это стедикам)
уравновешивание веса фотоаппарата весом грузиков
я так понимаю что ты предлагаешь отбалансировать каретку, чтобы суммарный центр масс хотэнда+экструдера был в плоскости направляющих.
для этого достаточно распечатать правильную каретку, поднять/опустить/сдвинуть центр масс в плоскость направляющих, там же и ремень крепить в центре масс каретки
это кагбы само собой подразумевается при проектировании принтера, просто не у всех получается это реализовать)))

но даже в идеальном случае всё равно останется растяжение ремня и всё равно будут волны
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение arkhnchul » 26 фев 2015, 16:14

Geratewart писал(а):P.S. Удваиваю свой вопрос про "что за мелкие подшипники"

каретки на нескольких обычных подшипниках качения. Например forum107/topic11894-15.html . Вариантов много, я сейчас для репстрапа колхожу на 623ZZ - у меня их есть 50 штук, покупавшихся для другой не взлетевшей железки.
arkhnchul

Сообщения: 139
Зарегистрирован: 19 июн 2014, 20:57
Откуда: Москва, Уфа

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Geratewart » 02 мар 2015, 18:05

Myp писал(а):
Geratewart писал(а):использовать гироскопическую стабилизацию хотэнда, максимально жестко, через минимум деталей завязать хотэнд, например, на гироскоп для фото/видео камер

это не гироскоп, это стедикам)
уравновешивание веса фотоаппарата весом грузиков
я так понимаю что ты предлагаешь отбалансировать каретку

Не, я значит промахал иллюстративный материал, если это просто противовес. Круто именно гироскоп, чтобы голова сопротивлялась попыткам её наклонить. Ведь все эти волны это не смещение головы (она слишком массивна для этого), а её вращение.
arkhnchul писал(а):каретки на нескольких обычных подшипниках качения. Например forum107/topic11894-15.html . Вариантов много, я сейчас для репстрапа колхожу на 623ZZ - у меня их есть 50 штук, покупавшихся для другой не взлетевшей железки.

О, спасибо!
3d-принтер китай prusa i3 ("aurora Z605S") | экструдер MK8
Аватара пользователя
Geratewart

Сообщения: 55
Зарегистрирован: 10 дек 2014, 14:59
Откуда: Орел
ФИО: Сергей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 02 мар 2015, 21:13

ты пытаешься придумать лекарство от симптомов, хотя лечить надо саму болезнь.
просто заменить ремень на нормальный, ощутимо проще чем пытаться засунуть головку в гироскоп.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение antonkopa » 14 мар 2015, 20:43

День добрый, ломаю голову с калибровкой принтера (( вылезла следующая проблема может кто подскажет.
При печати на например квадрата на углах стенок как капли (микронаплывы при переходах) пластика остаются.

P.S Может скорость и количество ретракт ?
antonkopa

Сообщения: 73
Зарегистрирован: 10 фев 2015, 10:42

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ээх » 18 мар 2015, 18:19

Народ, помогите советом. Похоже забился экструдер:
абс 3мм
сопло 0,5
пробег ~ 3 кг.
хотэнд такой: http://www.makergear.com/pages/superpack-instructions
раньше подобных проблем не было.
два часа печатал российским абс, спустя какое-то заметил что принтер работает пластик не давится, пруток срезается в экструдере.
зарядил заново - не давится.
поменял на китайский абс - не давится.
разобрал экструдер, попробовал затолкать руками - давится, но сопротивление огромное, пруток аж ломается на входе.
протолкал весь абс, сменил на pla. - тоже самое.
попробовал сверлом почистить - 0,45мм входит свободно - пластик не давится.
:(
что произошло? пластик спёкся в сопле? мусор попал?
сопло у меня не выкручиваается - прожарить его поэтому я не могу.
начинать искать новый хотэнд? или всё-таки есть шансы на реанимацию?
ээх

Сообщения: 10
Зарегистрирован: 05 дек 2012, 00:05
Откуда: MSK

Re: 3D печать , типовые проблемы и методы устранения

Сообщение VaDer » 21 мар 2015, 22:23

Собрал Прушу i3.
Такая проблема. Концевики установил. Срабатывают. Как заставить принтер возвращаться домой (0,0,0)? Если его выключить и включить, то он считает текущее положение головки домом и если x,y еще можно переместить руками, то Z не прокрутишь, а ниже он не опускается потому как считает, что ниже уже нельзя...

Добавлено спустя 5 минут 53 секунды:
и еще вопрос... как правильно настроить скорость печати/подачи пластика? зона расплава доходит до внутренней тефлоновой трубки в термобарьере и блокирует нить (не продавливается). После прочистки давится через сопло очень тяжело. Экструдер калибровал (при подаче 30 см в холостую выдаёт ровно 30 см). Пруток российский 1.75 (реальный диаметр по штангенциркулю 2мм).
В слайсере указываю 2 мм
VaDer

Сообщения: 47
Зарегистрирован: 20 дек 2014, 16:00
