3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 05 фев 2015, 18:22

если всё равно будет обработка и неважно расположение слоёв, то проще расположить деталь так чтобы площадь в проекции на стол была минимальна
в данном случае поставить вертикально, заодно и поверхность капота будет лучше, без ступенек.

вместо брима, который делается всего в 1 слой, можно использовать скирт высотой в несколько слоёв и несколько оборотов вокруг детали.
правда его потом придётся отрезать, но держит он лучше рафта.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ylvov » 05 фев 2015, 19:17

Брим можно делать не в один слой в kisslicer-e.
В Slic3r не знаю можно ли.
Аватара пользователя
ylvov

Сообщения: 221
Зарегистрирован: 20 июн 2012, 22:22
Откуда: Санкт-Петербург
Skype: garakata
ФИО: Юрий

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Revenger » 06 фев 2015, 02:25

Myp писал(а):если всё равно будет обработка и неважно расположение слоёв, то проще расположить деталь так чтобы площадь в проекции на стол была минимальна
в данном случае поставить вертикально, заодно и поверхность капота будет лучше, без ступенек.

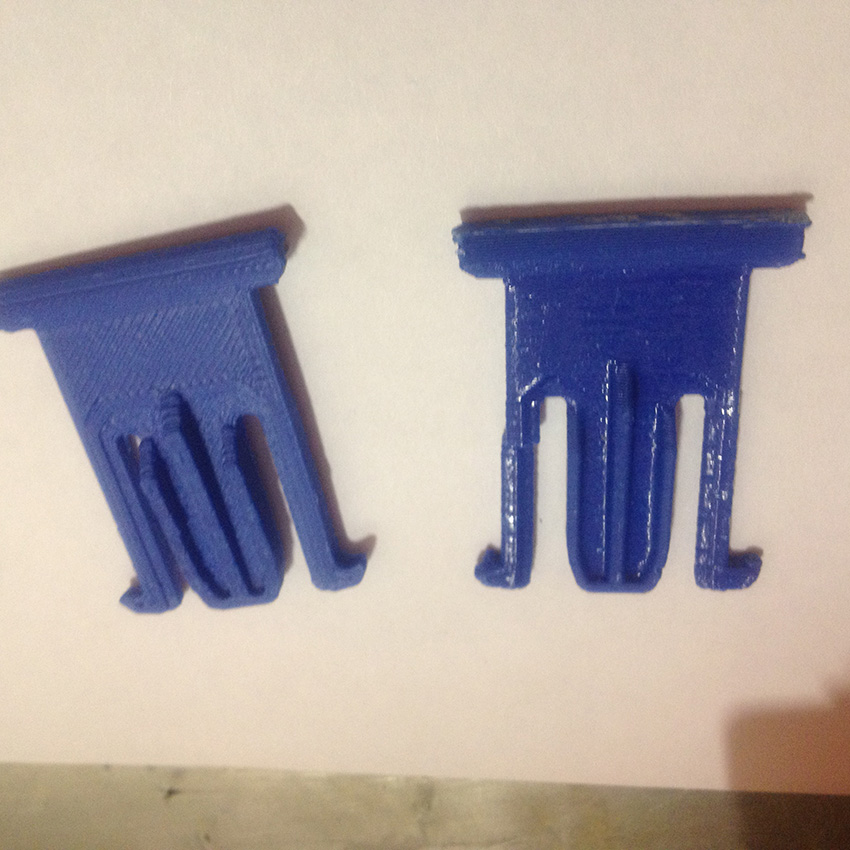

А при вертикальном расположении, будет достаточно прочности спекания слоёв? Вчера отпечатал вот такую штуку,

расположил вертикально (та, что справа) и.. усы сломались при первом нажиме и ацетон не помог, при толщине "уса" 3мм, когда горизонтально расположил - прочность достойная, хотя вид да.. неказист (слева).
А если в один/два слоя капот.. не развалится ли сам?

Кстати, чтобы у меня не загинались углы этой штуки (а там из-за оси усы в воздухе) я смоделил плашку под них (на расстоянии примерно 0,1-0,2мм), т.к. поддержка не позволяла удержать загиб, а с плашкой под ними вполне нормально получилось.

Я всё про свои "болячки" неспекаемости :oops:
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Ackap » 06 фев 2015, 12:00

Ackap писал(а):
icehardy писал(а):а какой микрошаг на двигателе экструдера ?
как прошел опыт с выдавливанием пластика в воздух ? ровная нить выходит ?
опять же от скорости выдавливания могут меняться эти дефекты

Выдавливает в воздух нормально, нить выходит ровная, правда выдавливал с низкой скоростью. Что интересно, до этого некоторые вещи печатались без подобных волн. Сегодня попробую выдавить в воздух со скоростью примерно равной скорости печати...

Микрошаг 1/16

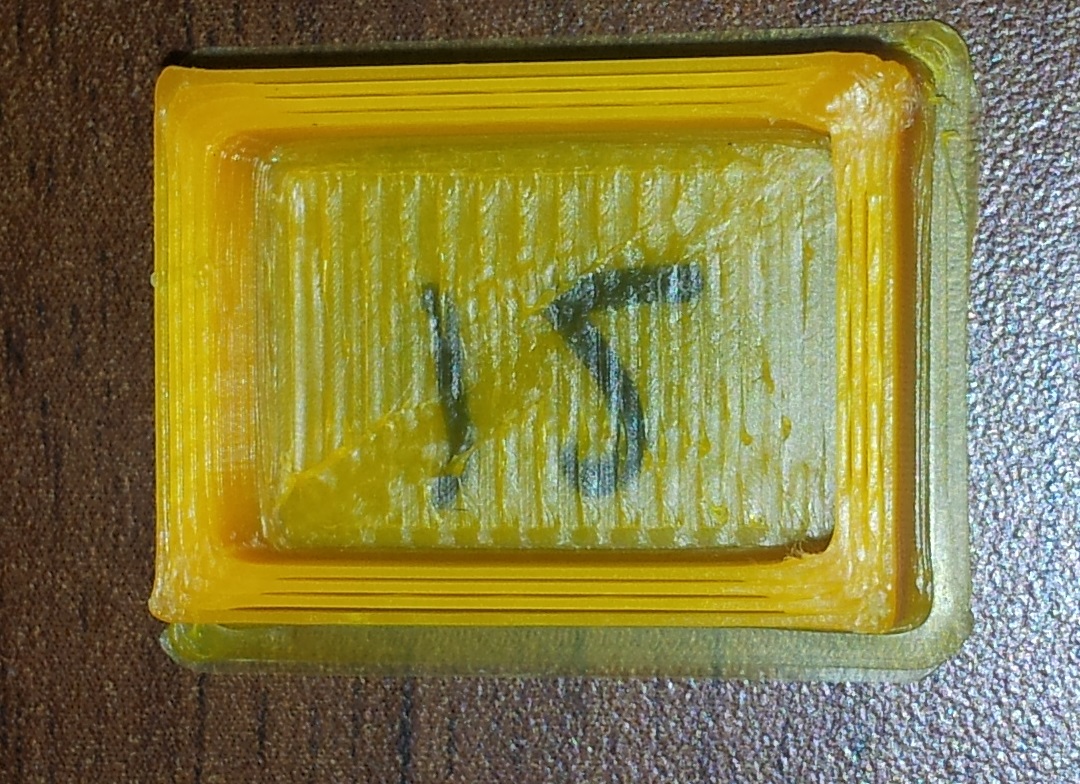

Вообщем я проверил, экструдер работает нормально. В слайсере в разделе ширина экструзий я сделал все по дефалту. В разделе экструдер я уменьшил коэфициент экструзии на с 1.1 на 1.05 после этого стенки получаются гладкими однако, появляются пустоты между экструзиями. Диаметр сопла введен правильно. Как можно избавится пустот между экструзиями?
Вложения
Arduino Mega 2560
RAMPS 1.4
A4988
Ackap

Сообщения: 30
Зарегистрирован: 02 окт 2014, 04:24
Откуда: Сеул
прог. языки: Visual basic.net, Arduino.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение icehardy » 06 фев 2015, 14:16

А как точно экструдер откалиброван ?
Можно попробовать увеличить для экструдера число шагов на мм
и уменьшить коэффициент подачи пластика в слайсере
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 06 фев 2015, 16:27

фигня какая-то явно с настройками
на углах жирно аж выдавливает, а в периметре дыры.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Geratewart » 06 фев 2015, 17:29

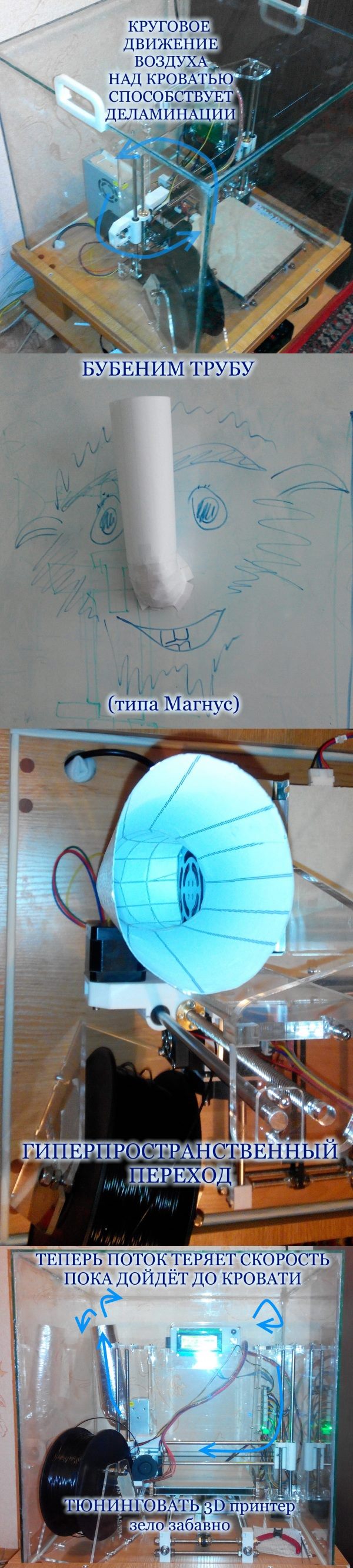

Поделюсь как поборол паразитный поддув от блока питания, заодно поностальгировав по урокам труда в школе :)
Вложения
3d-принтер китай prusa i3 ("aurora Z605S") | экструдер MK8
Аватара пользователя
Geratewart

Сообщения: 55
Зарегистрирован: 10 дек 2014, 14:59
Откуда: Орел
ФИО: Сергей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ylvov » 06 фев 2015, 22:11

Geratewart писал(а):Поделюсь как поборол паразитный поддув от блока питания, заодно поностальгировав по урокам труда в школе :)

:shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock:
Ниче себе. Дело мастера боится.
А почему нельзя вынести БП за пределы куба? :o
Аватара пользователя
ylvov

Сообщения: 221
Зарегистрирован: 20 июн 2012, 22:22
Откуда: Санкт-Петербург
Skype: garakata
ФИО: Юрий

Re: 3D печать , типовые проблемы и методы устранения

Сообщение oleg102 » 06 фев 2015, 22:30

Geratewart писал(а):Поделюсь как поборол паразитный поддув от блока питания, заодно поностальгировав по урокам труда в школе :)


У Вас в таком коробе при печати абс нет деламинации вообще?
oleg102

Сообщения: 49
Зарегистрирован: 13 янв 2015, 23:38

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Revenger » 06 фев 2015, 23:18

ylvov писал(а):А почему нельзя вынести БП за пределы куба? :o

Не буду ставить сотню смайликов. Но, судя по всему, вспомнить уроки труда и потратить минимум полтора часа на склеивание трубы было проще, чем открутить пару болтов. :D


Не в обиду. Типа шутки.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Geratewart » 07 фев 2015, 00:50

Revenger писал(а):Не в обиду. Типа шутки.

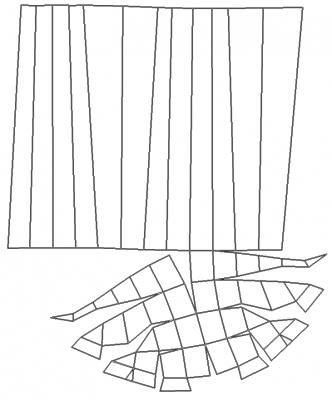

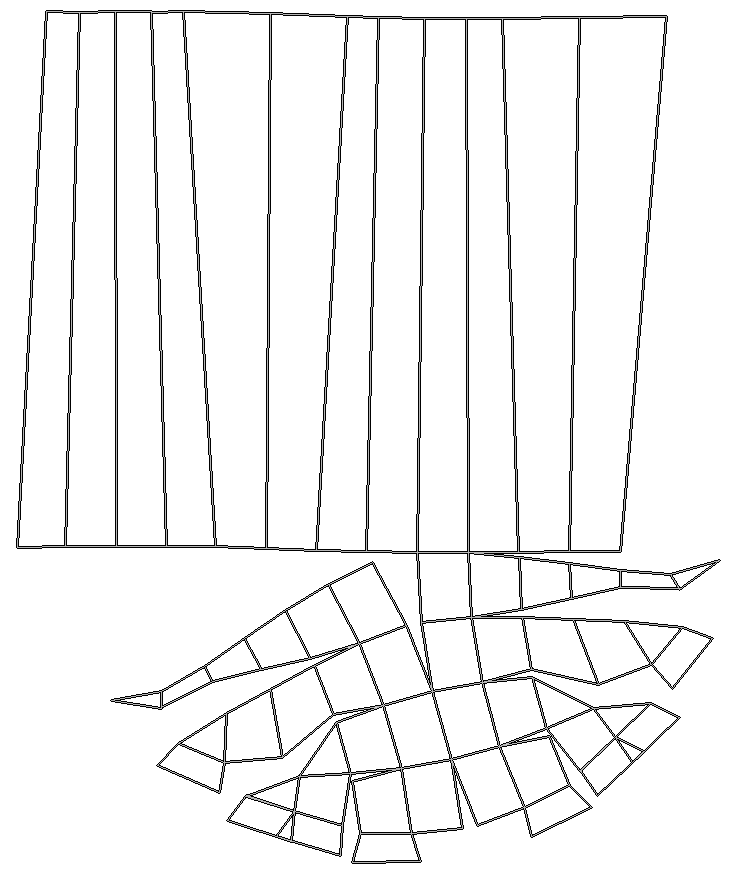

Ну реакция совершенно правильная :) Из блока идёт запах китайской пластмассы, не захотел отравлять воздух в комнате, а куб стоит на уплотнителях для окон D-профиля, снаружи запаха нет. И скоро сделаю туда проветривание с высасыванием воздуха по завершению печати. Не, ну можно конечно разобрать блок и посмотреть почему запашок, скорее всего горячий воздух с охлаждения мосфетов идёт через электролитические кондёры с оболочкой из вонючего материала, и их можно поменять... Но чёт это мне показалось ещё дольше, тем более в рамках освоения 3ds max'а захотелось построить развёртку :)
АБС без предварительного подогрева воздуха внутри, естественно, деламинируется так же как и без куба вообще. Но прежде чем я выведу из куба модуль ЖК-экрана и SD-карты, эффективно прогревать воздух перед запуском печати я не смогу. Прикольно, сейчас когда печатаешь АБС запаха нет, зато когда куб снимаешь, там такой кумарь из-под него вылетает, мама не горюй.
3d-принтер китай prusa i3 ("aurora Z605S") | экструдер MK8
Аватара пользователя
Geratewart

Сообщения: 55
Зарегистрирован: 10 дек 2014, 14:59
Откуда: Орел
ФИО: Сергей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Diffid » 07 фев 2015, 18:51

Была проблема с z-wobbling'ом, основываясь на советах из данной темы взялся за решение. В итоге муфты на Z шпильках были заменены на обрезки велосипедного шланга со стяжками, шпильки заменены с м8 на м6 и нарисована деталюшка- переходник, в которую вставлялось чуть в натяг по 2 капроновых (купленных у китайцев) гайки, сама деталька сидит в гнезде под м8 неплотно. Чтобы гайки были внатяг- сначала накручивал их на шпильку и выравнивал, чтобы ходили с небольшим усилием.В итоге волны пропали :good: .

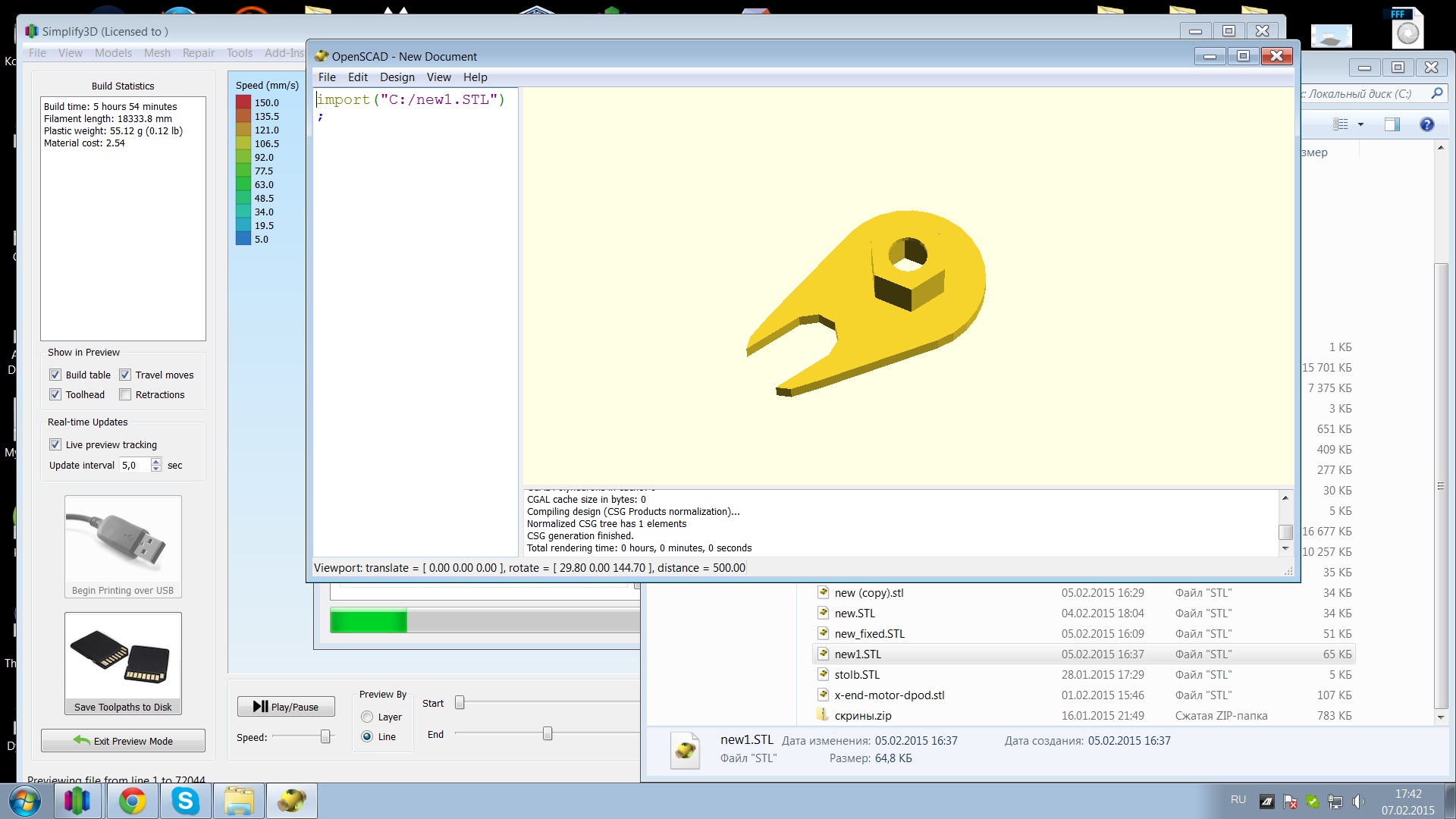

Выкладываю деталюшку, возможно кому-нибудь будет полезным.
P.S. Вырез под 10мм вал.
Вложения
new1.STL
(64.83 КиБ) Скачиваний: 141
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение neverdie » 07 фев 2015, 21:40

подскажите куда копать

это уже 2 принтер
с первым такого небыло
а тут собрал и начались концерты


neverdie

Сообщения: 12
Зарегистрирован: 14 мар 2014, 00:49

Re: 3D печать , типовые проблемы и методы устранения

Сообщение DrZugrik » 08 фев 2015, 13:17

Добрый день!
Прошу прощения за возможно глупые вопросы и ошибки, только только начал осваивать принтер.
1. Подскажите пожалуйста, как чистить экструдер и сопло? Никак не могу найти ни на форуме ни в интернете определенных методик. Если с ABS более или менее все понятно - растворять в ацетоне, то как быть с PLA? Только механическая чистка горячего сопла?

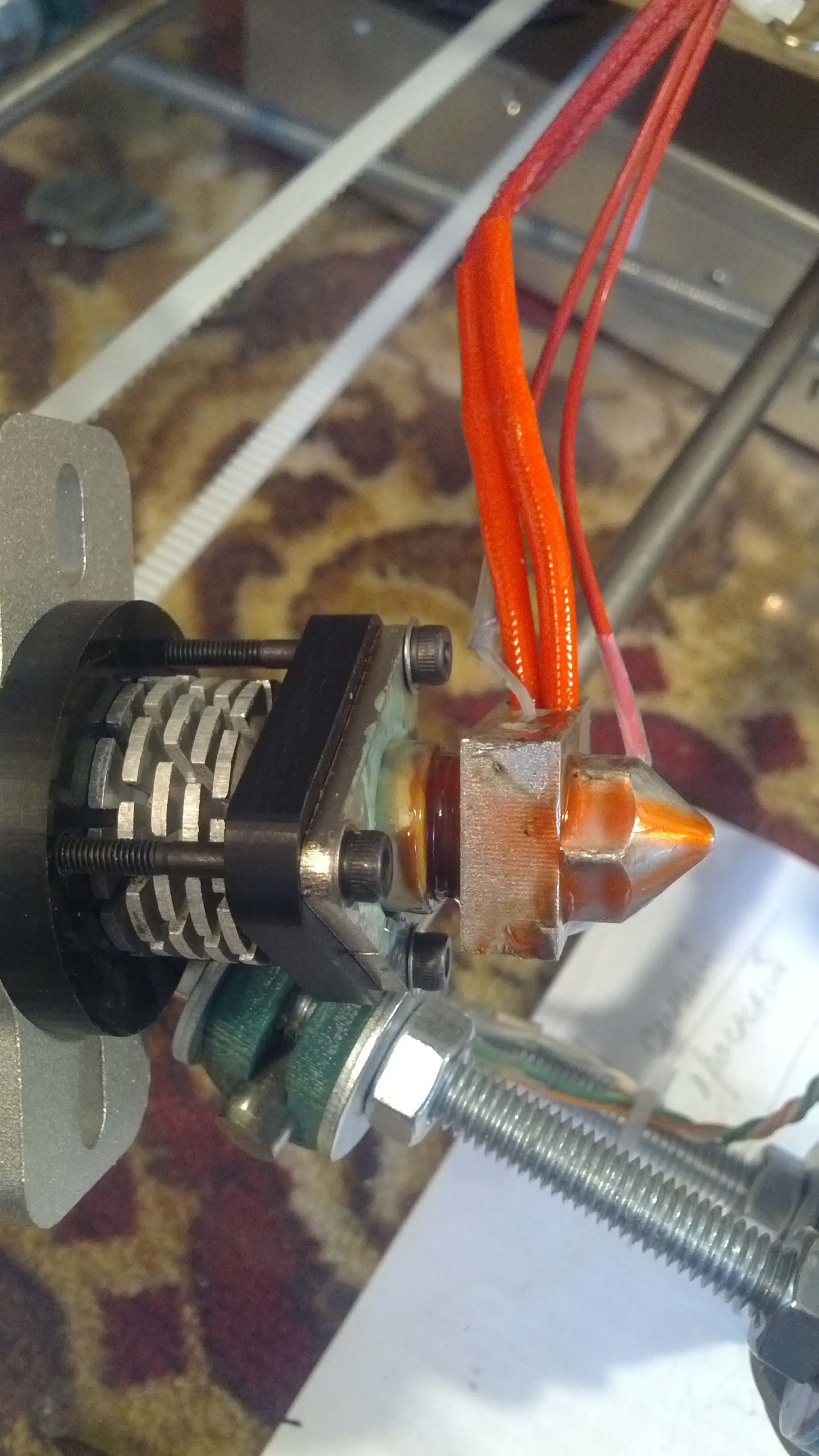

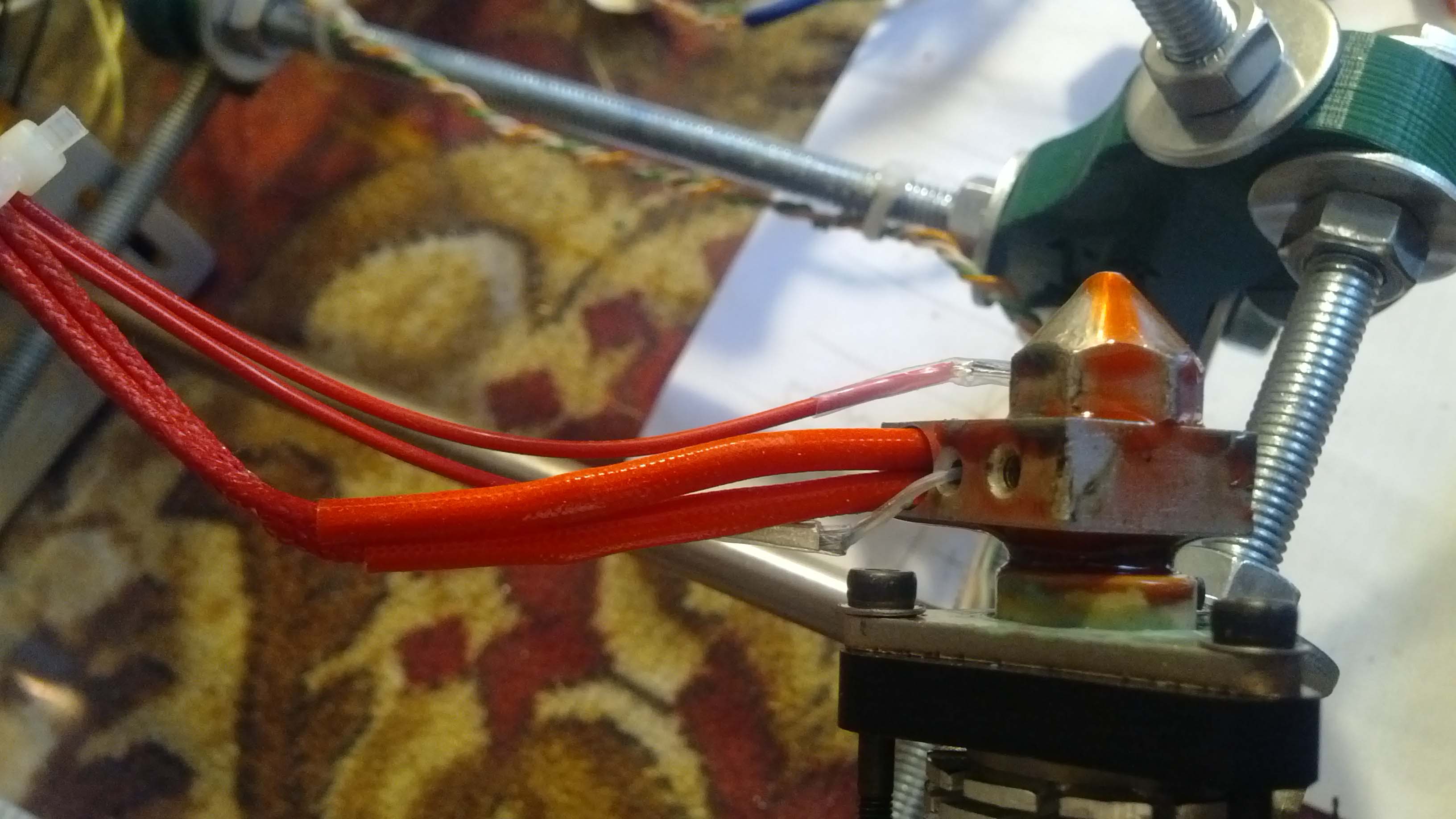

2. Подтекает сопло (см. фото). Разобрал, думаю как чистить теперь и чем уплотнять, а то очень мешает печати, приходится отверткой аккуратно снимать стикающие капли и сопли.

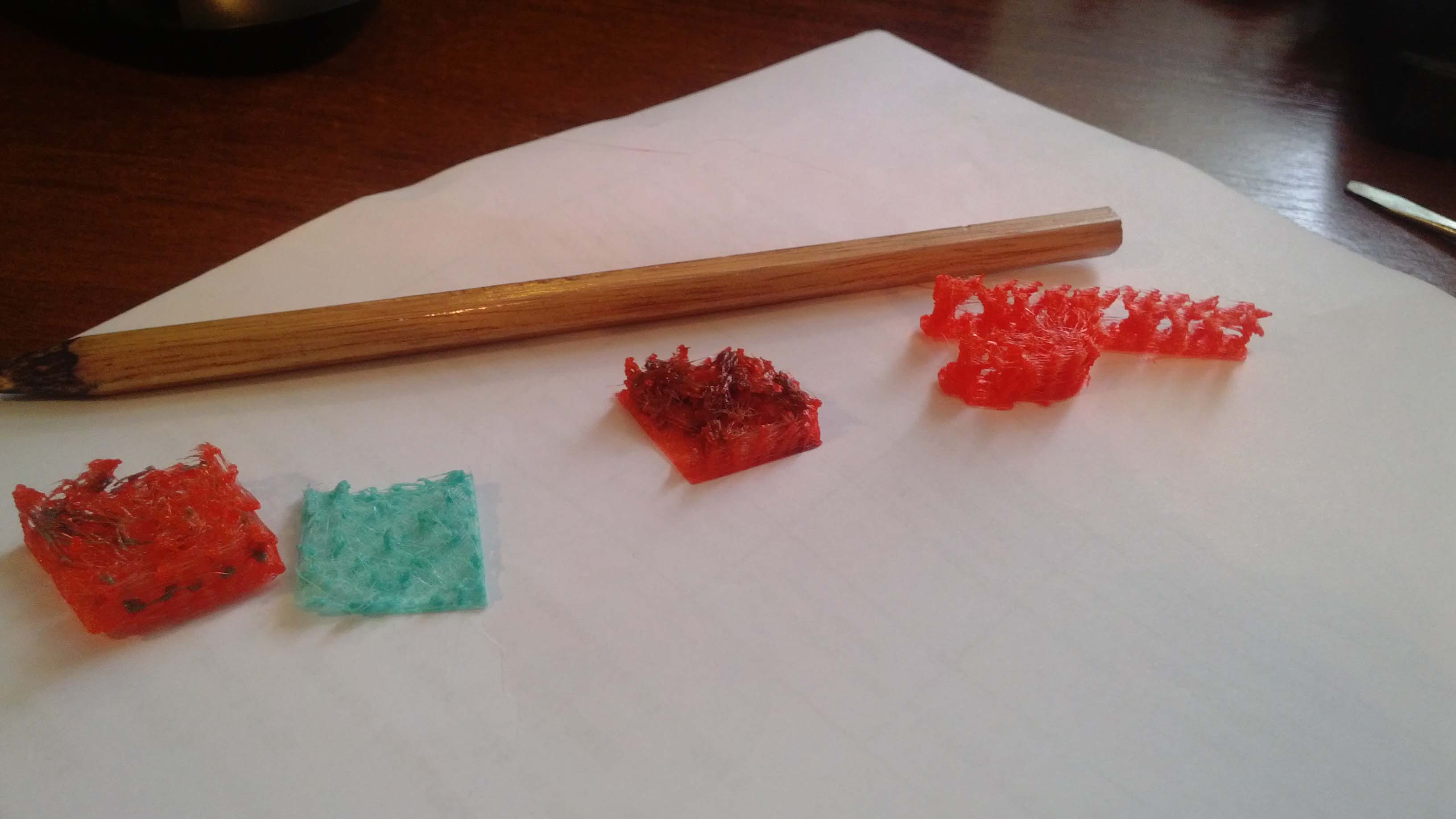

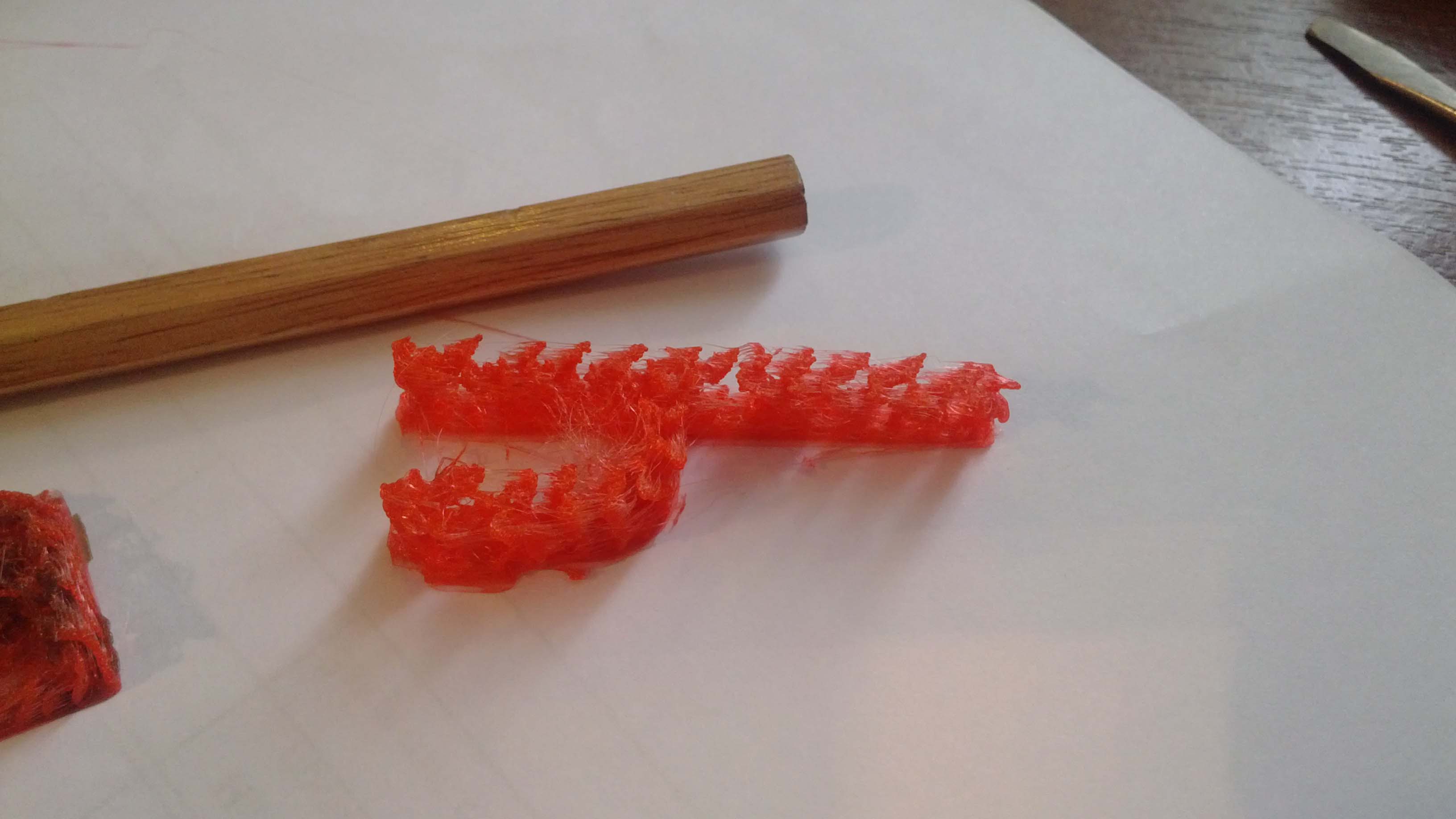

3. Что это за странный дефект печати? Я читал про разные типы заполнения, но что бы вся деталь насквозь была ячейками...

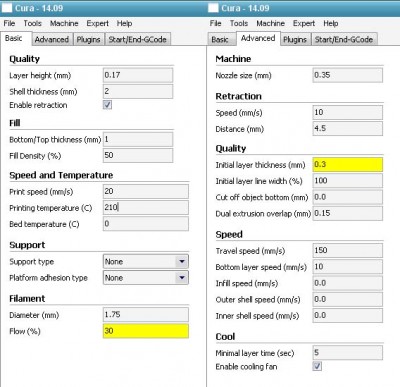

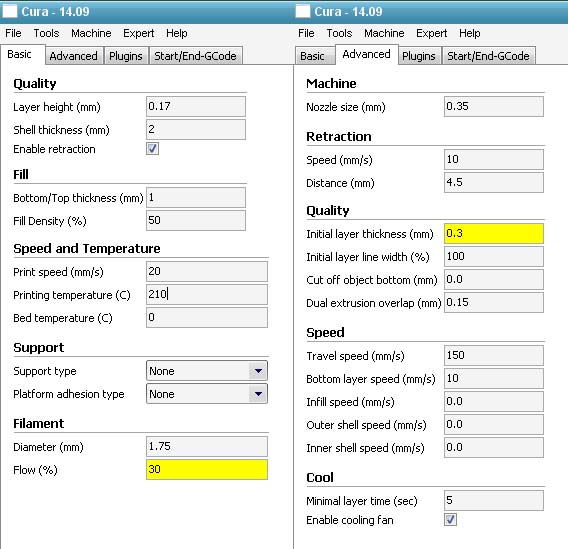

Готовлю модель в Cura, скорости печати 5-20, PLA 200-225 градусов (красные детали), ABS 210-235 градусов (зеленая деталь). Подробнее на скриншоте. По фото наверное не очень видно, но первые слои печатаются хорошо (если не цепляют сопли вытекающего через резьбу пластика), а потом начинается вот такая ерунда... С прилипанием тоже нет никаких проблем, шаги не пропускаются, драйвера отрегулированы, конфиги поправлены. Такое впечатление, что толщина наружной стенки нулевая, хотя я вроде бы ничего лишнего не трогал и не менял.

Буду очень признателен за любые конструктивные советы, спасибо.
Вложения
Параметры печати
Аватара пользователя
DrZugrik

Сообщения: 206
Зарегистрирован: 22 июл 2006, 18:57
Откуда: Москва
прог. языки: Delphi, С/С++, Python
ФИО: Илья Андреевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Revenger » 08 фев 2015, 15:03

neverdie писал(а):подскажите куда копать

это уже 2 принтер
с первым такого небыло
а тут собрал и начались концерты
Очень похоже, что температура завышена.. Аж блестит пластик (мечта моя :) )

Добавлено спустя 1 минуту 46 секунд:
DrZugrik писал(а):Буду очень признателен за любые конструктивные советы, спасибо.

Здесь на форуме не раз встречал рекомендации закручивать сопло на горячую.
Хотя сам, надо признаться, и на холодную на своём крутил... не течёт (т.т.т.).
Как вариант - подмотать фум-ленту. Она не горит на нагревателе.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр
