3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение dBo4ka » 11 дек 2014, 12:20

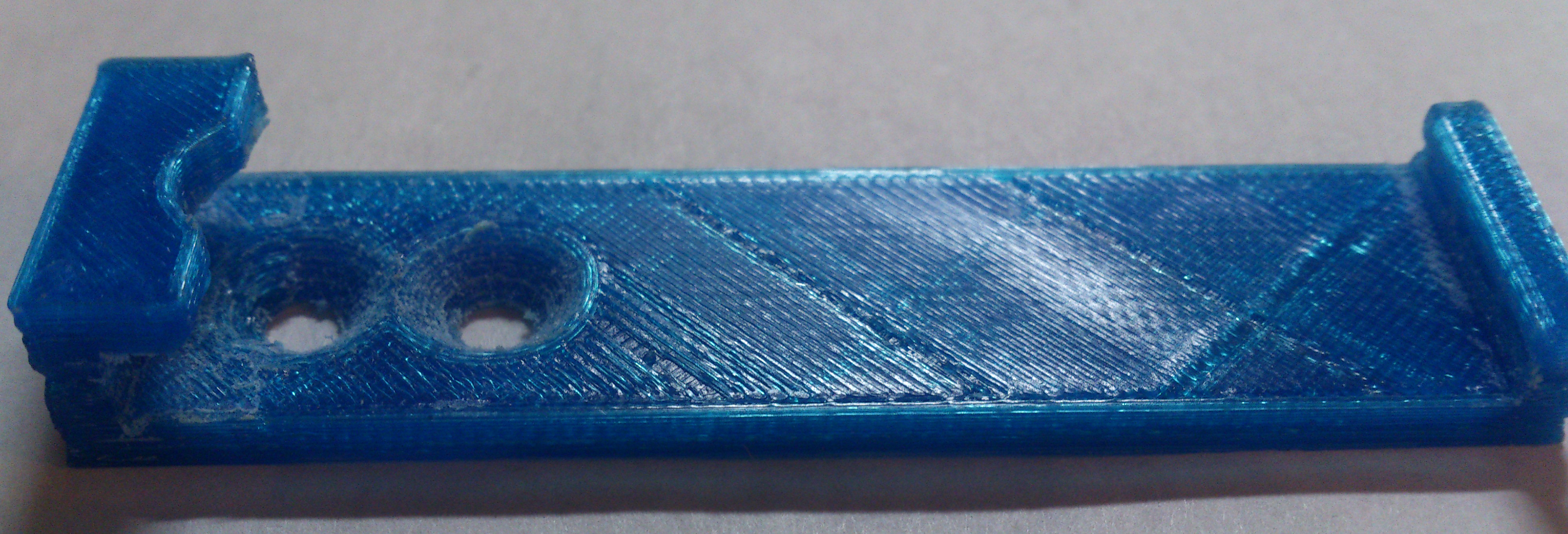

у тебя заливка сплошная как решето, явная недоэкструзия.


как исправить? extrusion multiplier чуть добавить?
dBo4ka

Сообщения: 14
Зарегистрирован: 12 ноя 2014, 02:32

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Maksium » 11 дек 2014, 22:06

Там проблемы могут быть как в конфиге (неправильно выставлена подача прутка, неправильная температура), так и в механике (забито сопло, пропуск шагов двигателя). Проверь правильность калибровки подачи, послушай двигатель экструдера, поиграй температурами.
Чайнабот
Аватара пользователя
Maksium

Сообщения: 115
Зарегистрирован: 03 ноя 2013, 13:37
Откуда: Силиконовая Тайга

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 12 дек 2014, 01:19

Не ПЛА это. Поэтому температуру повысить необходимо.
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение dBo4ka » 12 дек 2014, 17:15

Там проблемы могут быть как в конфиге (неправильно выставлена подача прутка, неправильная температура), так и в механике (забито сопло, пропуск шагов двигателя). Проверь правильность калибровки подачи, послушай двигатель экструдера, поиграй температурами.


1.при подаче команды выдавить 10см в воздух вышло примерно 6 см, при этом заметил что в движке что-то постукивает, снял крышечку, она вся оказалась в стружке от пластика



канавки тоже были забиты, прочистил всё, удалил пластик, выдавилось примерно 10 см, как и просил, ничего не стучало

2. ну ок, начал печать тестовой детали и О ЧУДО он опять начал стучать, правда не с самого начала :beer:

Плохо прочистил? От чего может появляться такая стружка? Как в будущем предупредить появление стружки?
dBo4ka

Сообщения: 14
Зарегистрирован: 12 ноя 2014, 02:32

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 12 дек 2014, 17:27

стружка будет всегда, в зависимости от модели экструдера больше, или меньше.
я предпочитаю попечатать чтоб всё пришло в нормальное загаженное состояние и экструзию откалибровать уже на приработавшейся шестерёнке с забитыми канавками. ато запаришься чистить каждые пол часа.

а вот стукать не должно, стукает когда нехватает мощности для проталкивания, это либо ток слишком маленький, либо пруток плохо давится.

попробуй руками пихать в горячий экструдер, пруток должен давиться легко двумя пальцами без усилий и нить на выходе выдавливаться легко и равномерно.

Добавлено спустя 1 минуту 24 секунды:
я кстати в первый раз тоже думал что это ПЛА, но давилось очень плохо, сунул в ацетон и оказалось что это АБС :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Акелла » 12 дек 2014, 17:28

dBo4ka писал(а):Плохо прочистил? От чего может появляться такая стружка? Как в будущем предупредить появление стружки?

Вообще рекомендую поменять екструдер на большее лучший, у этого направляющий подшипник закреплен жестко, и изза этого шестеренка грызет пластик и появляется стружка.
Нужно поменять на подачу с прижимным механизмом а не фиксированным.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение dBo4ka » 12 дек 2014, 17:53

попробуй руками пихать в горячий экструдер


подталкивал, в момент стука пластик не шел

я кстати в первый раз тоже думал что это ПЛА, но давилось очень плохо, сунул в ацетон и оказалось что это АБС :)


покупал на днях в проверенном магазине, вроде написано пла))

Вообще рекомендую поменять екструдер на большее лучший


принтер корпоративный, если уговорю начальство - поменяем)
dBo4ka

Сообщения: 14
Зарегистрирован: 12 ноя 2014, 02:32

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 12 дек 2014, 18:03

Проверьте тестом на ацетон. Растворяется или нет
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение dBo4ka » 12 дек 2014, 18:13

Проверьте тестом на ацетон. Растворяется или нет


ПЛА не должен растворяться, верно?
dBo4ka

Сообщения: 14
Зарегистрирован: 12 ноя 2014, 02:32

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 13 дек 2014, 21:23

ПЛА не растворяется, АБС растворяется в ацетоне.
Налеваете немного ацетона, опускаете туда образец минуты на 3, вынимаете образец. Доливаете воды. Если сразу же появляется взвесь, значит не ПЛА
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Alexeus » 21 дек 2014, 16:51

Кто сталкивался- такая проблема при печати PLA. Возникают какие то периодические провалы в экструзии, причем постоянно во всем времени печати модели. Т.е. это видимо и не пробка, пробка бы поднялась и застопорила экструзию, а тут именно интервалами какими то и печать не останавливается. На фотке видно через слои повторяющиеся пропуски.
Последний раз редактировалось Alexeus 21 дек 2014, 16:57, всего редактировалось 1 раз.
Интересная вещь, сделал 3D Принтер по своим соображениям, потом увидел его в интернете- оказалось это Mendel Aluminium )))
Alexeus

Сообщения: 158
Зарегистрирован: 22 май 2013, 08:41

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Vlad-I » 21 дек 2014, 16:57

Может на хоббед болт чего налипло с одной стороны?
Vlad-I

Сообщения: 307
Зарегистрирован: 06 апр 2013, 01:14
Откуда: Мытищи-Королев

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Alexeus » 21 дек 2014, 16:57

Болт прочищал- изменений нет.
...
Да, похоже что то с болтом- насечки вроде чистые, а в одном месте видно, что пруток скользит, затем снова начинает движение.
Буду разбираться, спасибо за наводку!
Последний раз редактировалось Alexeus 21 дек 2014, 17:24, всего редактировалось 1 раз.
Интересная вещь, сделал 3D Принтер по своим соображениям, потом увидел его в интернете- оказалось это Mendel Aluminium )))
Alexeus

Сообщения: 158
Зарегистрирован: 22 май 2013, 08:41

Re: 3D печать , типовые проблемы и методы устранения

Сообщение sergdem » 21 дек 2014, 17:18

Какой экструдер?Прямой привод нехватает мощности?
sergdem

Сообщения: 35
Зарегистрирован: 02 дек 2013, 17:18
Откуда: Днепропетровск

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Alexeus » 21 дек 2014, 17:25

Ответил правкой предыдущего сообщения.
Экструдер прямой подачи, мощи хватает.
Интересная вещь, сделал 3D Принтер по своим соображениям, потом увидел его в интернете- оказалось это Mendel Aluminium )))
Alexeus

Сообщения: 158
Зарегистрирован: 22 май 2013, 08:41
