Добрый день. Подскажите пожалуйста, почему такое происходит?

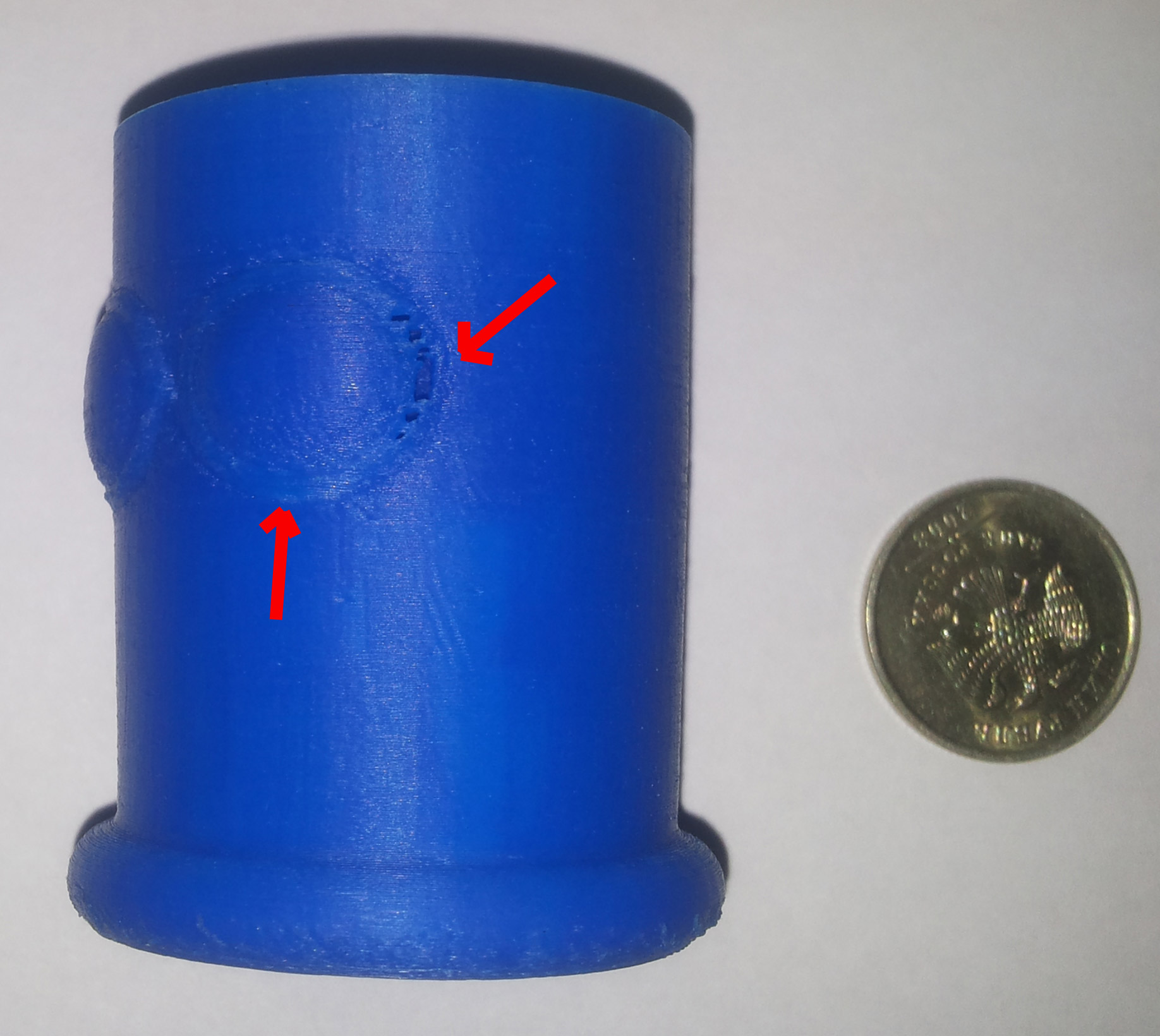

1) При печати выпуклых деталей на модели образуются непонятные наплавления по окружности (полусферы печатает пустотелыми, хотя в солиде они цельные. Вдобавок иногда получаются разрывы в этих наплавлениях.

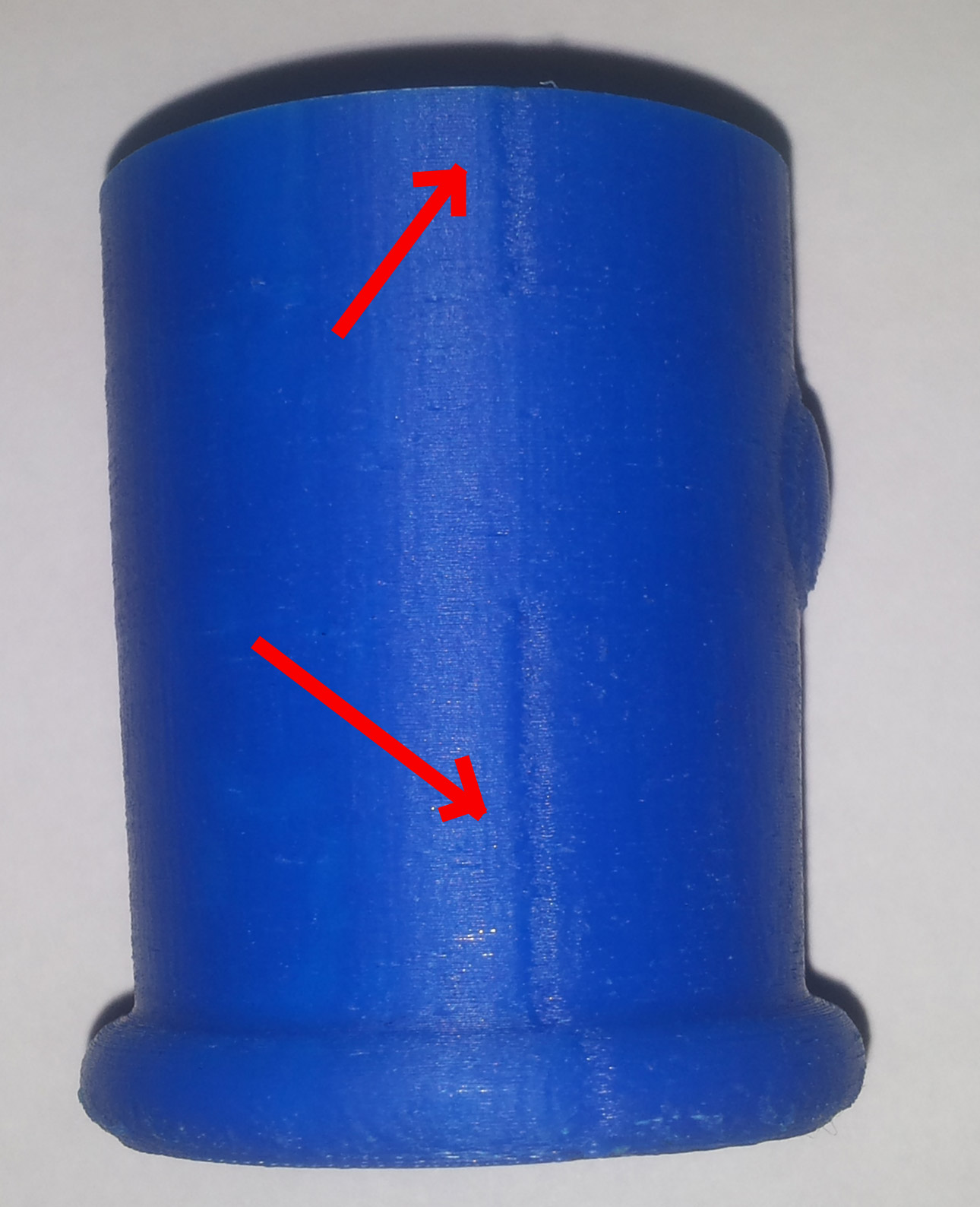

2) Время от времени появляются желобки в контуре, причем на внутренней стороне контура все в порядке. Это проблема механики или слайсера?

Нить: PLA
Температура: 220°
Высота слоя: 0.2
Feedrate: 40
Trevel feedrate: 55
Слайсер: Skeinforge 47

А если код тут http://gcode.ws/ смотреть?Что в этих местах?
Хотя похоже на общий недолив) по началу уровня.

enhill писал(а):Добрый день. Подскажите пожалуйста, почему такое происходит?

1) При печати выпуклых деталей на модели образуются непонятные наплавления по окружности (полусферы печатает пустотелыми, хотя в солиде они цельные. Вдобавок иногда получаются разрывы в этих наплавлениях.

2) Время от времени появляются желобки в контуре, причем на внутренней стороне контура все в порядке. Это проблема механики или слайсера?

Нить: PLA
Температура: 220°
Высота слоя: 0.2
Feedrate: 40
Trevel feedrate: 55
Слайсер: Skeinforge 47



1 - плохой экспорт в STL. Лечится через облако или другие проги.
2 похоже на швы. Пробуйте другой слайсер.

Некоторое время использовал bed autoleveling. Решил вернуться к обычному способу - одному эндстопу по OZ. В прошивке закомментировал строку #define BED_AUTOLEVEL (точно текст строчки не помню, но по смыслу та, которая определяет использование автовыравнивания). Закомментировал 3 строчки, связанные с сервами. Автовыравнивание пропало, появилась проблема - при начале печати после выполнения стартового кода происходит разовое перемещение вверх по OZ. Примерно на один слой. То есть алгоритм такой : исполняется стартовый код (приведение осей домой). Потом происходит перепрыг вверх по OZ, срабатывание ретракта, перенос сопла в зону печати, обратный ретракт и начало печати (естественно в воздухе). В слайсере : лифт по OZ не использую, смещение по OZ нулевое. Использую последний slic3r, marlin, pronterface. Что это может быть? На нескольких ранее работающих нормально моделях одно и то же.

andy_111 писал(а):при начале печати после выполнения стартового кода происходит разовое перемещение вверх по OZ. Примерно на один слой.

Печать всегда начинается не с нуля, а с высоты слоя. Если бы она была с нуля, то хотенд упирался бы в стол и отверстие было бы заперто. Поэтому в слайсерах часто есть настройки исключительно для первого слоя - сделать потоньше/потолще, пустить побольше пластика, чтоб прилипло к столу.

То есть по сути дела при калибровке эндстопа OZ сопло практически должно упираться в стол? На уровень бумажки? Странное дело - не было у меня раньше такого, чтобы после начала печати сразу происходил бы переход на слой вверх! Печать начиналась с того уровня, на котором сработал эндстоп.

Да, при калибровке - конец должен быть чистым и упираться в стол. Вы калибруете ноль, а при печати сопло находится выше нуля - на высоте слоя.

Получилось вернуться на автовыравнивание кровати. Появилась другая проблема. Попытался напечатать несколько деталей одновременно, заняв ими практически всю кровать - экструдер, держатель OZ и столкнулся со сдвигом слоев по OY. Ранее попытался напечатать два держателя OZ - помимо сдвига по OY был сдвиг по OX. Хотя если я печатаю одну деталь - например один из держателей оси Z или воронку обдува, то все печатается нормально. Сдвиги слоев непоследовательные, неравномерные - нельзя сказать, что идут один за одним. Сегодня начались слоя с 20-30. Фотку приложу попозже. Ток драйверов я подобрал, каретки не заедают. Проскальзываний шпульки на валу вроде тоже нет. Драйверы охлаждаются. Деламинации нет. Единственный возможный вариант - перелив пластика. Но у меня и так умножитель потока в slic3r стоит 0.78. Печатаю со скоростями 40 мм/с на слое 0.2. Ускорения небольшие. На что еще обратить внимание? Думаю камеру поставить.
p.s. Говорят еще могут влиять наводки в проводку двигателей. Плохо то, что все это возникает "вдруг" без всякой системы.

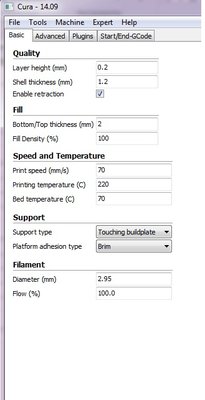

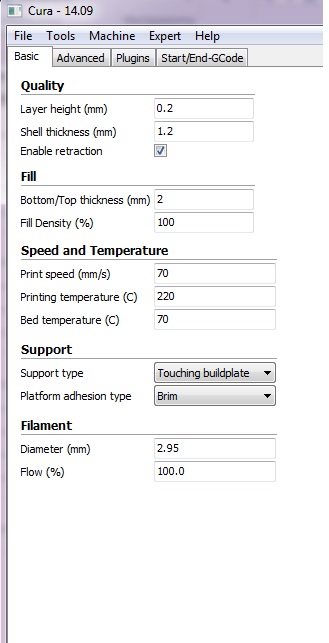

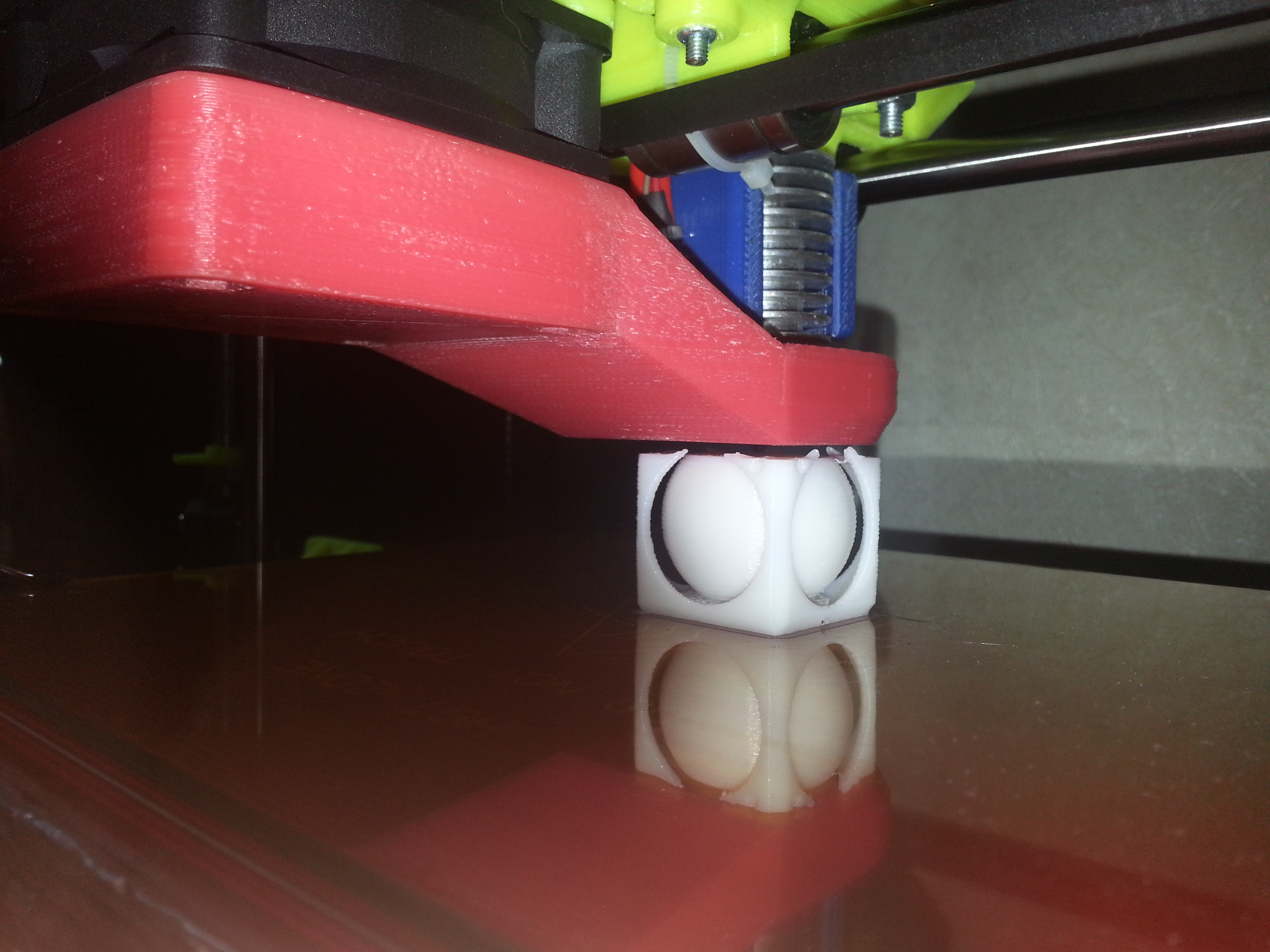

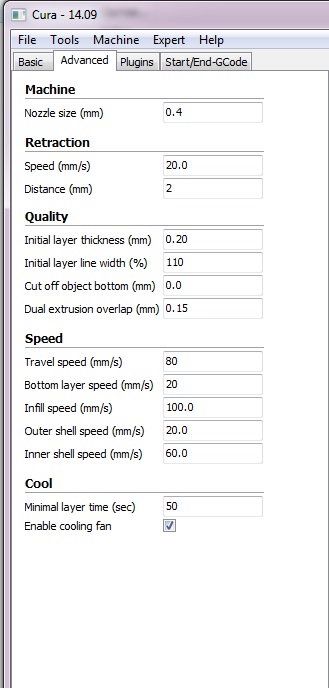

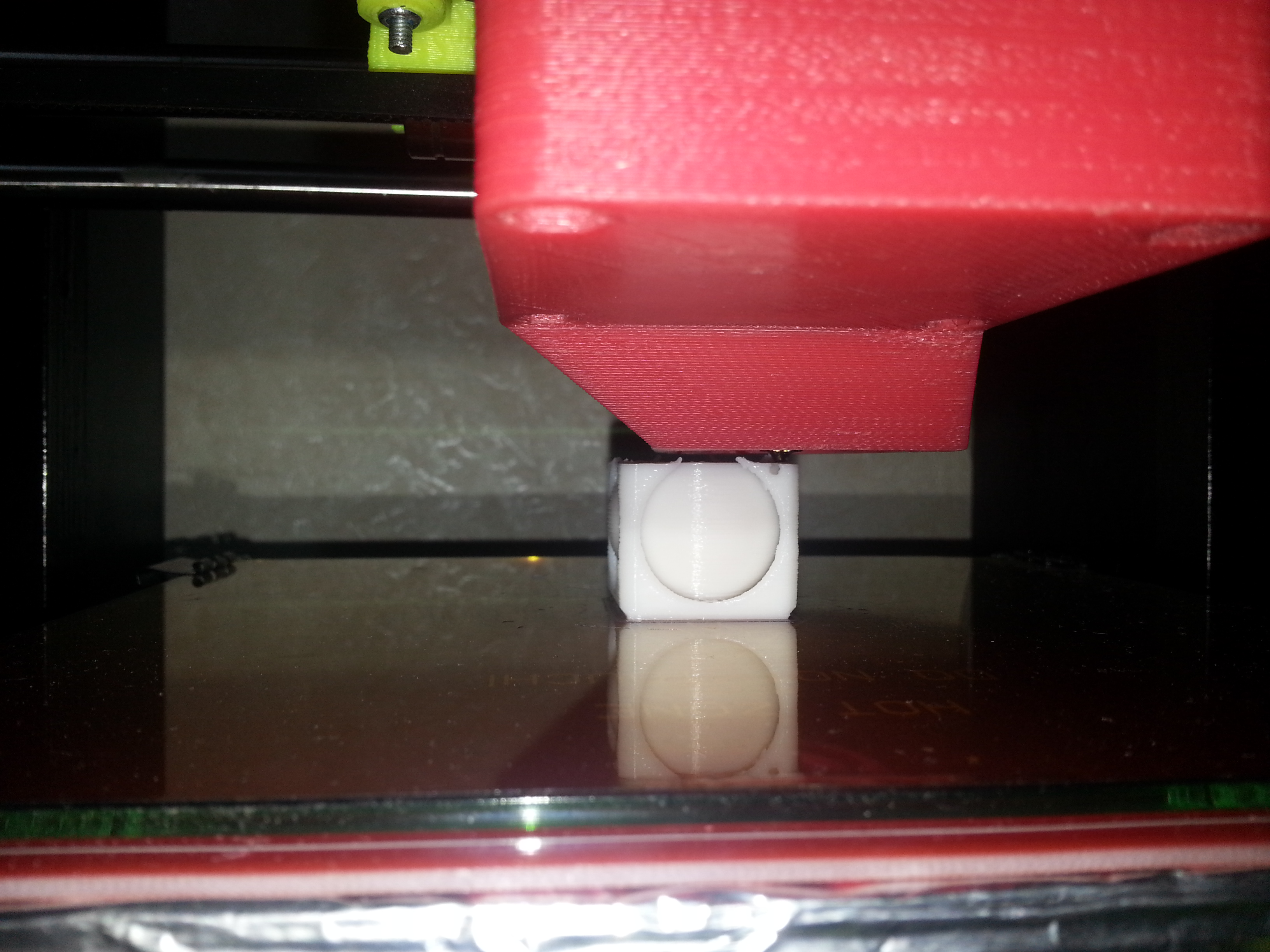

Первые шаги делаю в печати, возникла такая проблема при печати шарика в кубе, почти в самом конце задрались края стенок и в итоге модель сорвало с места. Настройки прилагаю, обдув стоял и работал, что мне нужно подкрутить? Печатал PLA.

Края стенок - имеется в виду нижние стенки, то есть отрыв от кровати?
Если так, то искать по форуму по слову деламинация. Пластик остывает, усаживается и немного деформируется. Нагрев стекла + нанесение липкого состава на его поверхность. Кто-то наносит сахарный раствор, кто-то пиво, кто-то лак для волос.

По фотографиям похоже на внутренние. У меня такое бывало на АБС, пока без обдува работал. Когда пластик не успевает остывать при печати на отрицательных углах его загибает вверх. Выходов 4 (можно использовать любой):
1. Усиливать обдув.
2. Снижать скорость печати.
3. Слайсить в скейнфорже с установкой минимального времени печати уровня не менее 10 секунд.
4. Печатать еще небольшой цилиндрик в стороне.

Maksium писал(а):3. Слайсить в скейнфорже с установкой минимального времени печати уровня не менее 10 секунд.

у него и так минимальное время слоя 50 секунд.

явно не хватает обдува, возможно неудачная конструкция кольцевого обдува.

Доброе утро, господа. Забыл отписаться ао результатам решения проблемы с недогревом правого экструдера. Вобщем, обычная перепрошивка решила эту проблему.
Теперь осталось придумать как решить проблему с не полным прилипанием первого слоя к рафту на режиме makerbot abs...

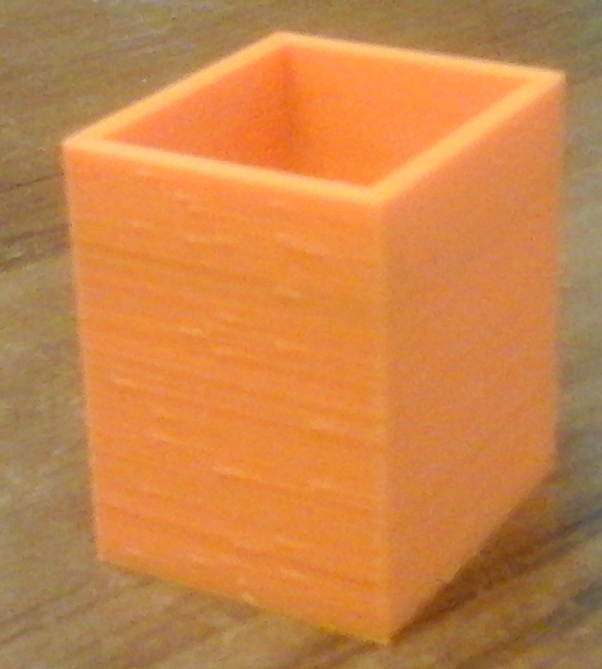

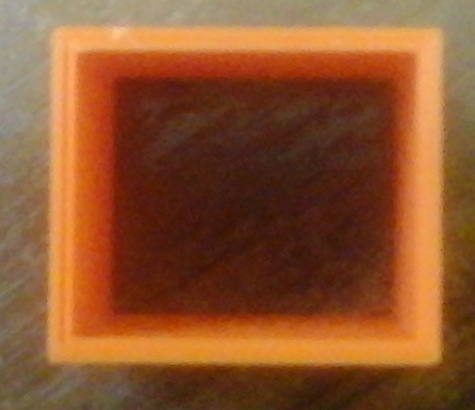

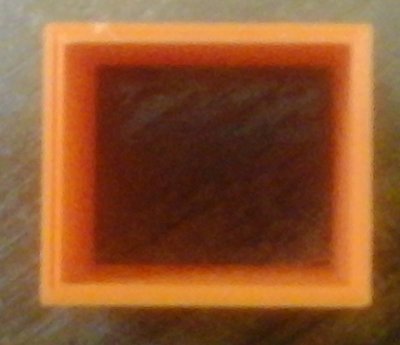

Имеется проблема сдвига слоев (как X, так и Y) при печати сложных моделей со множеством ретрактов. Начинаются с 20-25% высоты модели, но всегда по разному. При печати моделей без ретрактов сдвигов практически нет. Токи, перегревы, заедания, переклинивания, прокручивания шпильки и проскальзывание ремня проверил, вроде все норм. Подозреваю наплывы пластика во время ретрактов и соответственно цепляние сопла. Напечатал тестовый прямоугольник 30x35x40, слой 0.25. Несмотря на то, что калибровал X и Y по ремню (очень тщательно, на длине 170) по X и Y получилось 35.3 и 30.3. По Z 40.2 - это при том, что там вообще по резьбе 1.25 откалибровано. Почему это, слишком много пластика выдавливается? Еще смущают наплывы на стенках и незаполненная стенка.

калибровать по резьбе не стоит, там вместо 1.25 может быть запросто как 1.3 так и 1.2
тебе ведь надо чтоб деталь была правильного размера, вот и калибруй по детали.

если наплывы не в местах начала/конца периметра, а просто так, то такие наплывы могут быть из за проблем с подачей, пластик заедает, а потом выплёвывает сразу всё.
можно попробовать усилить охлаждение термобарьера.
