3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение diglook » 08 дек 2014, 20:47

В моем случае помимо того что подшибники разболтались так еще HotEnd был закреплен не жестко.
diglook

Сообщения: 97
Зарегистрирован: 15 мар 2010, 14:33
Откуда: Kyiv

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 09 дек 2014, 00:17

ну вариантов не много, или моторы пропускают шаг(слишком низкий ток, слишком слабый мотор, драйвер перегрелся) или валы шаговика прокручиваются(шпули или что там у тебя слабо закреплены)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение vit_rus » 09 дек 2014, 10:13

to Акелла
Где то была информация,что для драйверов на TB6560 слишком короткие импульсы Step в стандартной прошивке.
RostockMini:
Arduino Mega2560
RAMPS 1.4 A4988
vit_rus

Сообщения: 12
Зарегистрирован: 24 сен 2014, 11:41

Re: 3D печать , типовые проблемы и методы устранения

Сообщение mellit » 09 дек 2014, 10:47

"Шпули" я думаю прокручиватся не должны так как запрессованы с завода, они с ремнями стоят на осях Х и У.
по поводу тока - драйвер точно не перегревается рассчитан вроде как на ток до 3 ампер ну и регулировка там 100% 75% 50% 20% пробовал на всех режимах результат не меняется, но на некоторых режимах на моторах можно жарить чевонибуть.
Люфты - да они в моей конструкции присутствуют но я уверен если миллиметр туда сюда ет пока что ерунда но на печати именно видно как идет смещение печати на целый сантиметр, и как правило в режиме когда экструдер переставляется в другое место в пустую.
Вот самая интересная версия с длиной импульса, заходил вчера на гитхаб смотрел мерлин прошивку и там какое то странное дополнение появилось для принтеров с драйверами Тошиба
Думаю сегодня все наконец то получится
Аватара пользователя
mellit

Сообщения: 33
Зарегистрирован: 18 дек 2011, 20:23
Откуда: Киев Украина
Skype: evgen.mellit
ФИО: Evgen Mellit

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Disa555 » 09 дек 2014, 11:31

andy_111 писал(а):Ребята, борюсь и никак не могу побороть :( У меня регулярно происходит сдвиг слоев при печати как по OX так и по OY. Все откалибровано, переэкструзии нет. Подклиниваний НЕТ, каретки по OX и OY ходят свободно, по OZ тоже. Перегрева драйверов нет, моторы вроде не греются, шпули не проскальзывают, контакты с проводами в норме. В слое сдвига не видно каких-то наплывов или чего-то криминального. Сдвиг всегда происходит на достаточно большой высоте, каждый раз на разной, но большей 40 мм. Ремни натянуты. Я не понимаю самой причины - ну почему на нижних слоях все норм? Что наверху меняется? Деламинации нет. Понимаю, что единственный вариант - поднимать ток, но начинает расти шум. Просто я заколебался печатать держатели двигателей OZ, выкидывая их из-за сдвигов слоев после 5 часов печати :(


Была такая же фигня - долго думал чтож такое...
Короче тут варинта два-
первый- не хватает тока для двигла и при свободном движении, когда электричество чуть проседает идет пропуск шагов точнее не пропуск а срыв контакта при движении и головка пролетает или не долетает до нужного места. самый вероятный вариант. на это сильно влияет вес конструкции движения и отсутствие безпербойника.
второй- двигло стукнутое.
конечно все это применимо только при устранении прокрутки шкива и нормальной натяжке ремня.
в моем случае эти варианты пересеклись.. и одно двигло сменил на ось З. и все решилось. ну как решилось..... осознавая проблему веса перехожу на corеXY.
Disa555

Сообщения: 141
Зарегистрирован: 15 янв 2014, 13:02
Откуда: Украина г. Славутич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 09 дек 2014, 15:00

блин, тока что заметил что у тебя 12 вольтовой блок.
на 12 вольтах тошиба будет глючить, ищи БП на 24 вольта.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение mellit » 10 дек 2014, 10:46

Вообщем результат такой.
Тока хватает с головой БП был позаимствован от майнера 33 ампера так что проседать ничего никуда не может.
Не пойму а как это двигло стукнутое? я думаю если б был механический дефект то эт как то проявлялось регулярней что ли, а тут именно перемещение по Х У когда настраивал значения для прошивки происходят идеально, а вот когда печать ставишь начинает глючить.
Нашел и поставил RAMPS1.4 с драйверами pololu и все стало идеально(ну почти) напечатал нормального вида кубик
есть недостатки конечно но эт уже из другой оперы
Так что все таки что то не то с драйверами ТВ6560, будет время попробую осциллографом увидеть что там не хватает
Аватара пользователя
mellit

Сообщения: 33
Зарегистрирован: 18 дек 2011, 20:23
Откуда: Киев Украина
Skype: evgen.mellit
ФИО: Evgen Mellit

Re: 3D печать , типовые проблемы и методы устранения

Сообщение vit_rus » 10 дек 2014, 11:53

Re: Marlin with TB6560 drivers
April 25, 2013 03:31PM

Registered: 2 years ago
Posts: 138




if it worked with pololu or the same A4988 but not with the tb6550 the only difference is the pulse width which must be greater for the tb6550 (a lot ! ) see the spec in the data sheet
RostockMini:
Arduino Mega2560
RAMPS 1.4 A4988
vit_rus

Сообщения: 12
Зарегистрирован: 24 сен 2014, 11:41

Re: 3D печать , типовые проблемы и методы устранения

Сообщение dBo4ka » 10 дек 2014, 18:08

друзья! есть такая проблема - мелкие детальки прорабатывает с трудом! причем первый слой льёт практически идеально. фотографию прилагаю. что не так делаю? пластик PLA 1,75мм. Температура сопла 230, площадки 55


вот мои настройки slic3r



dBo4ka

Сообщения: 14
Зарегистрирован: 12 ноя 2014, 02:32

Re: 3D печать , типовые проблемы и методы устранения

Сообщение mellit » 10 дек 2014, 19:23

А 230 градусов для PLA не много, ABS такой температурой печатать, да и подогрев стола для PLA не очень обязательно.
Аватара пользователя
mellit

Сообщения: 33
Зарегистрирован: 18 дек 2011, 20:23
Откуда: Киев Украина
Skype: evgen.mellit
ФИО: Evgen Mellit

Re: 3D печать , типовые проблемы и методы устранения

Сообщение dBo4ka » 10 дек 2014, 19:38

А 230 градусов для PLA не много


стояло 215, вылазили вот такие артефакты, пластик плохо шел из сопла, решил для эксперимента поставить 230, помогло, но проблема с мелкими формами как была, так и осталась


Добавлено спустя 1 минуту 51 секунду:
вот такие настройки обдува

dBo4ka

Сообщения: 14
Зарегистрирован: 12 ноя 2014, 02:32

Re: 3D печать , типовые проблемы и методы устранения

Сообщение icehardy » 11 дек 2014, 11:21

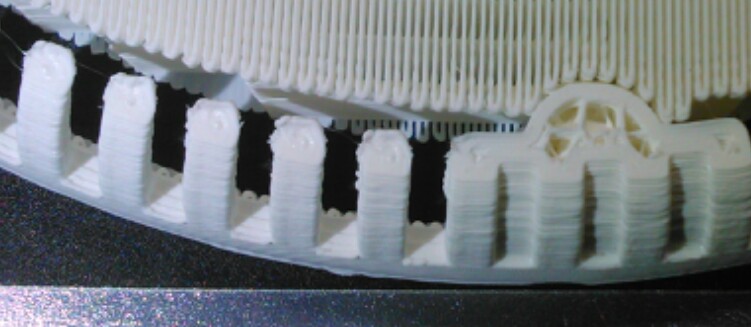

Не часто печатаю PLA и все никак не получается настроить печать мелких деталей да с наклоном
постоянно перегрев пластика получается, чем только ни охлаждаю, не успечает он остывать
Вертикальные элементы в сечении примерно 3х3мм, На более крупном участке все не так плохо
Деталь корпуса, пластик PLA

Печатал слоем 0.22, 60мм/сек, 205 градусов, 3 периметра
Kisslicer
Уменьшение толщины слоя не помогает и даже хуже становится

Показания температуры похожи на правду, при включении принтера все датчики показывают одинаковую температуру +/- 1 градус
PLA пластик при 190градусах рукой давится уже туговато
Пробок в HOTEND не образуется, термобарьер обдувается
Поставил еще дополнительно экран на сопло, как на Ultimaker 2

Но не выходит каменный цветок :)
Куда еще посоветуете покрутить настройки
Я уже видимо загнался, все подряд начинаю дергать
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: 3D печать , типовые проблемы и методы устранения

Сообщение sergdem » 11 дек 2014, 11:54

icehardy писал(а):Печатал слоем 0.22, 60мм/сек, 205 градусов, 3 периметра

Аналогичная проблема с PLA. Борюсь уменьшением скорости печати чем меньне тем лучше. Когда доходит до печати мелких деталей уменьшаю ползунок скорости до 30 %. В slic3r вроде есть параметр малые периметры, но у меня он не работает - не знаю почему.
sergdem

Сообщения: 35
Зарегистрирован: 02 дек 2013, 17:18
Откуда: Днепропетровск

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 11 дек 2014, 12:11

mellit писал(а):Так что все таки что то не то с драйверами ТВ6560,

яж сказал, тошиба на 12 вольтах не работает)) им 24 вольта надо для нормальной работы.
что ты и подтвердил поменяв драйвер.

Добавлено спустя 2 минуты 53 секунды:
dBo4ka писал(а): причем первый слой льёт практически идеально.

у тебя заливка сплошная как решето, явная недоэкструзия.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 11 дек 2014, 12:15

Если PLA на 200 градусах плохо давится - это либо не PLA, либо термистор врёт.
По фоткам и то, и то АБС
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#
