3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 05 окт 2014, 11:11

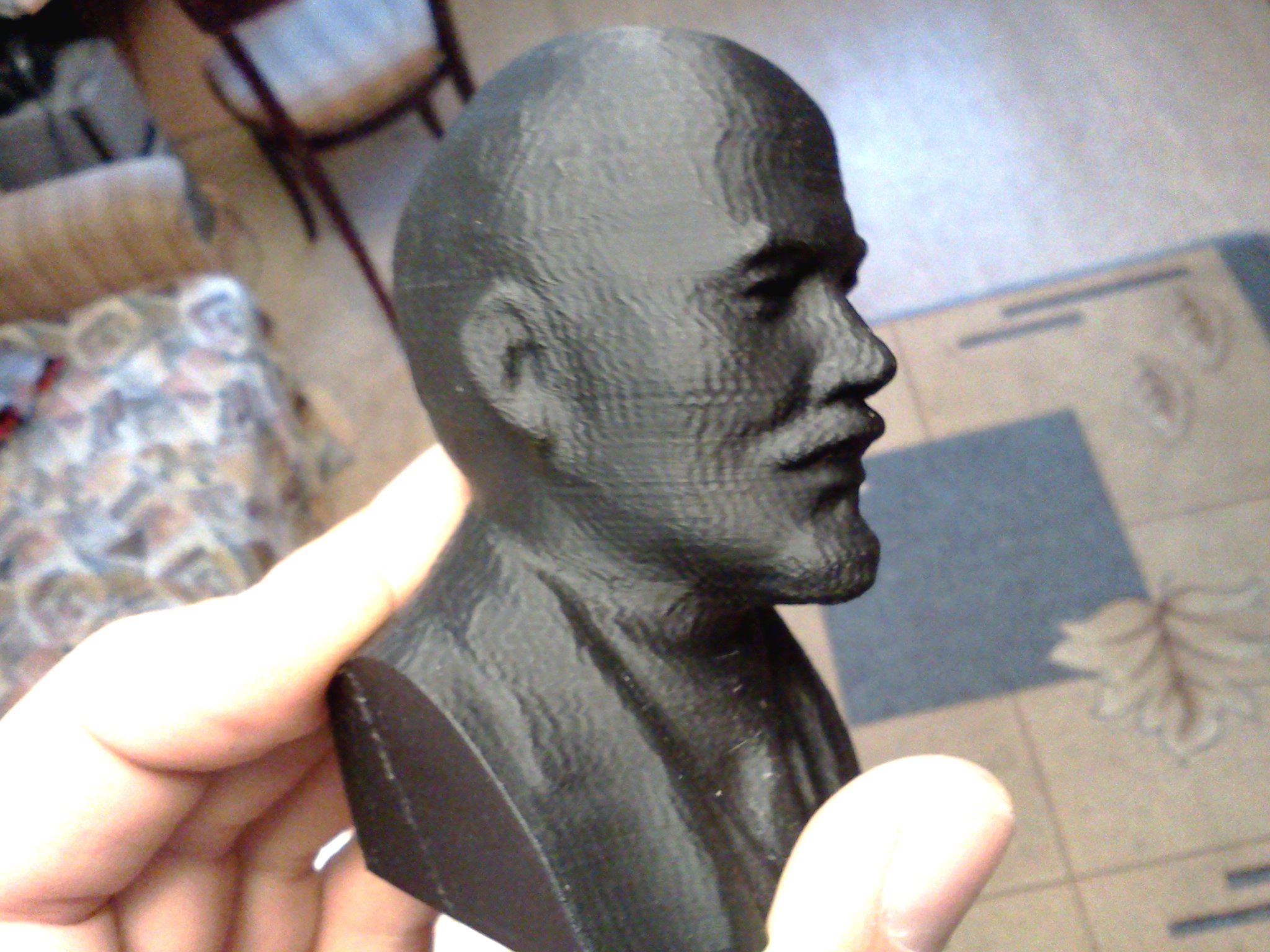

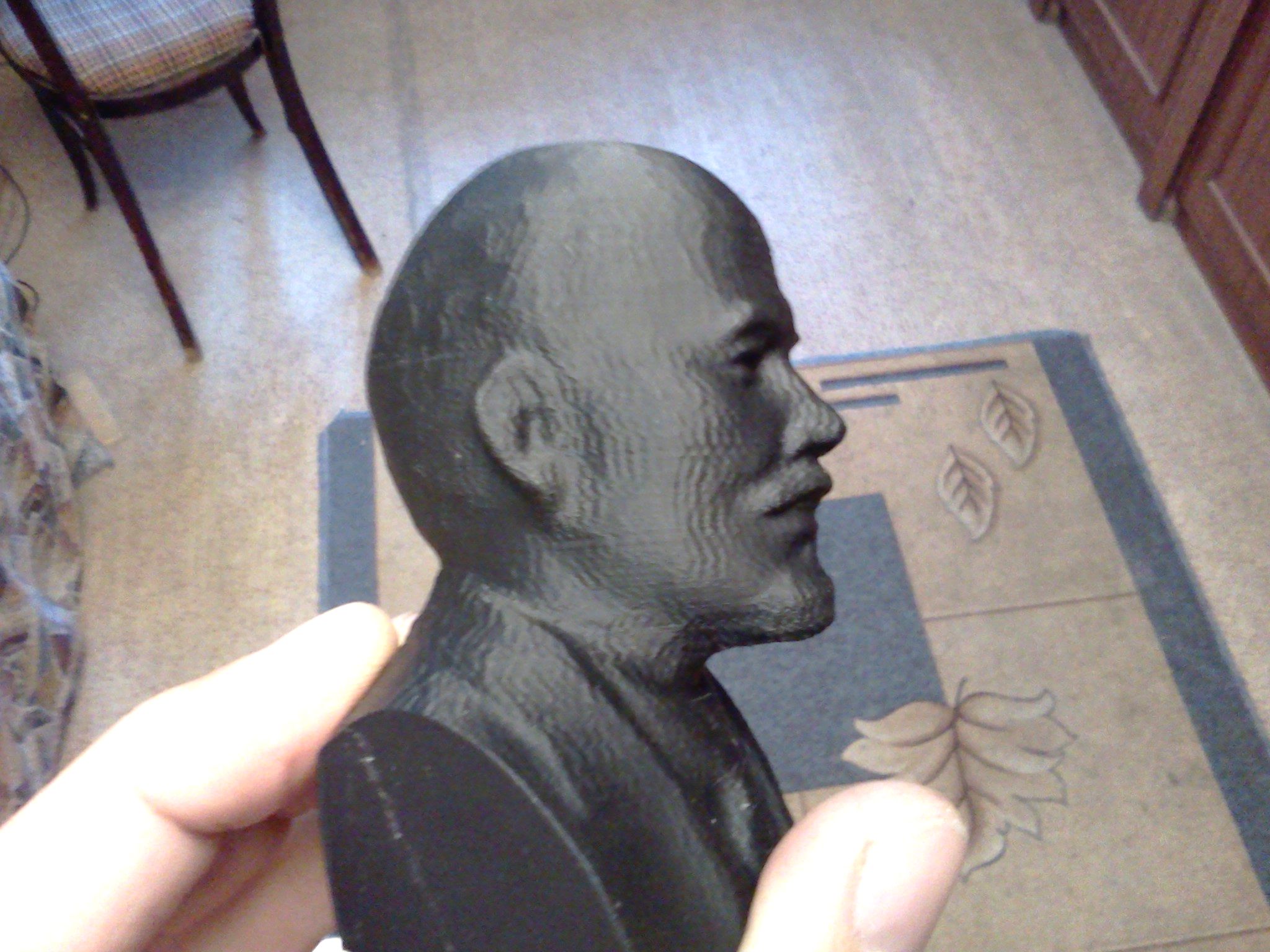

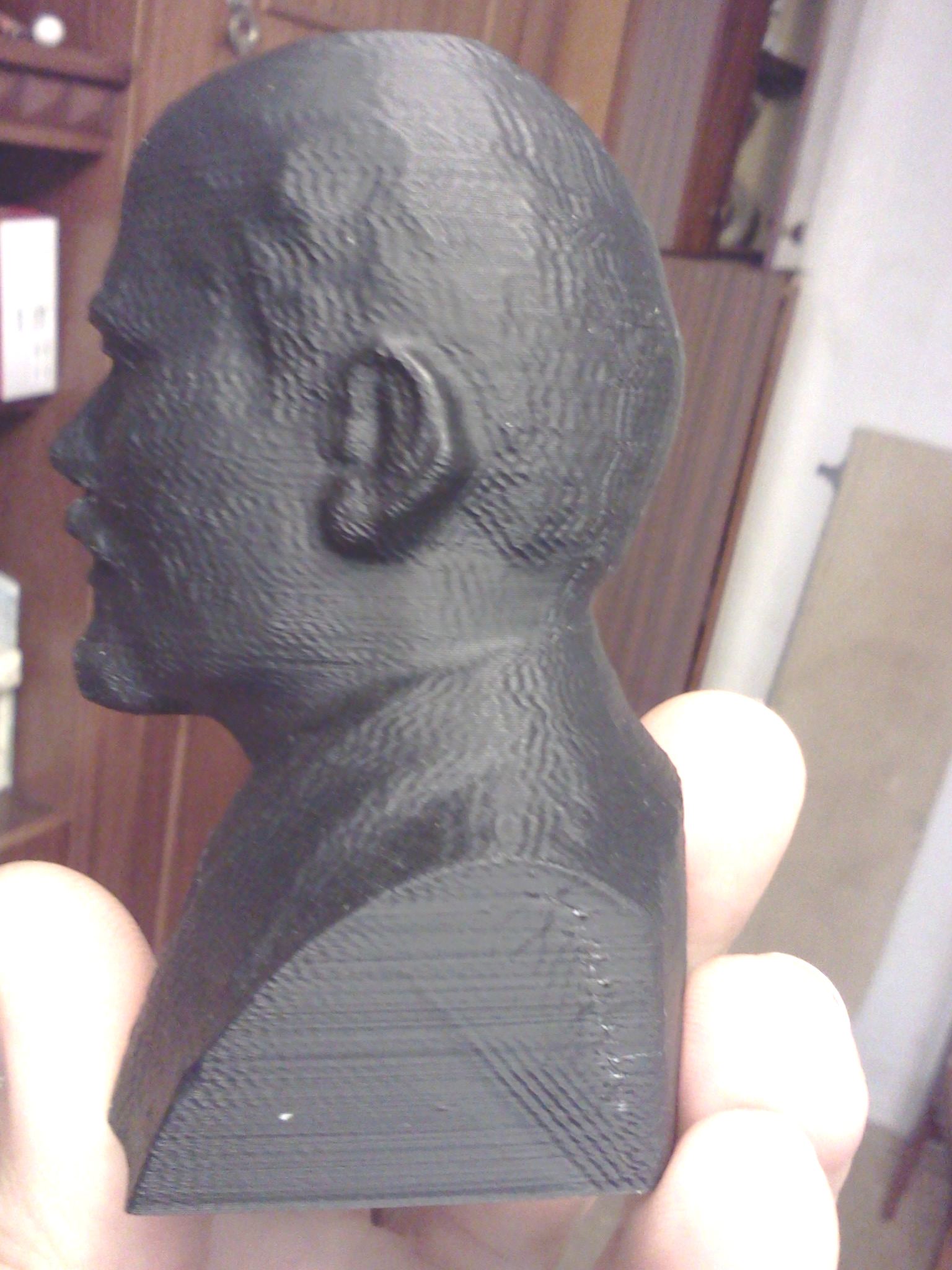

Перевёз мендель90 в гараж и собрав решил попробовать для теста напечать Ленина http://www.thingiverse.com/thing:286624. Черный ABS, слой 0.15, скорость 50/60, последний кисслайсер (который с бримом) и 33% инфил. Печаталась 3 с половиной часа. Вся покрыта волнами. Сама модель довольно низкополигональная может из-за этого. Звон на переходах полигонов? Слишком высокая скорость для такой головы? Или поточнее ускорения подобрать?
Вложения
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение how_eee » 05 окт 2014, 14:59

Попробуй тоже самое в slic3r.мне кажется это проблема кисса.
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ales2k » 06 окт 2014, 10:10

У меня самые гладкие детали в Куре получаются
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 06 окт 2014, 15:24

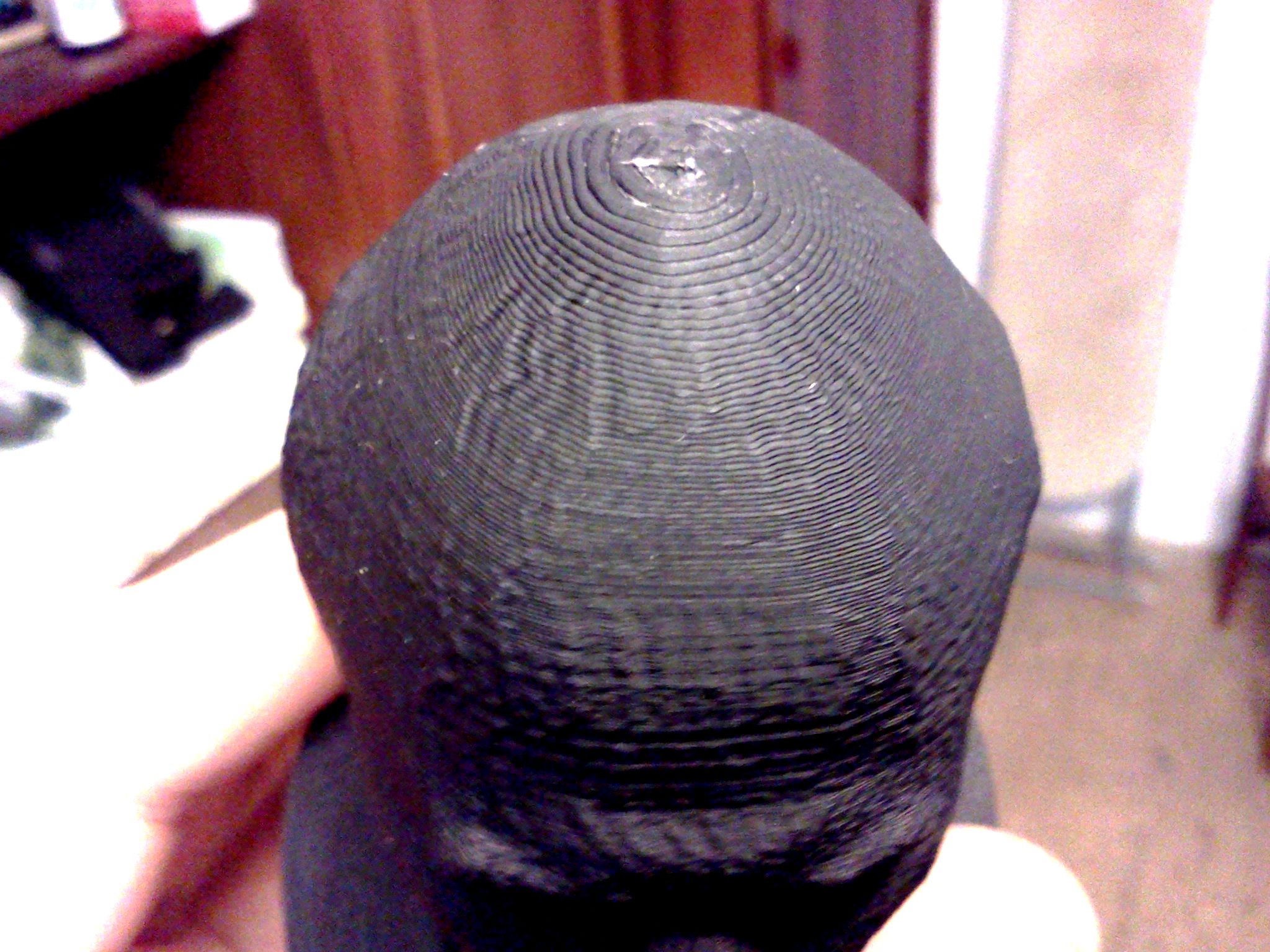

Попробовал пустую голову без инфила, только 3 периметра - намного лучше... Правда верх проваливается
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ales2k » 06 окт 2014, 16:07

У тебя видны утяжки по структуре.
Либо слабое охлаждение либо перегрев пластика.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: 3D печать , типовые проблемы и методы устранения

Сообщение roller » 06 окт 2014, 16:10

А вот кстати почему кисс начинает слой с наружной точки периметра? Такой дурацкий шов на ленине, там есть настройка чтобы изнутри начинал?
roller

Сообщения: 20
Зарегистрирован: 13 май 2014, 15:59

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ales2k » 06 окт 2014, 17:50

Есть, но шов тоже будет. Там есть настройка позволяющая делать разбег переходов между слоями в градусах устанавливается помоему. Тогда будет более гладко.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Zusul86 » 06 окт 2014, 22:20

Уважаемые подскажите что делать...
Собрал китайский клон i3. Сопло 0.4, пластик PLA, пробовал печатать при 180 и 190, на алюминиевый стол (с подогревом до 60), "синий" скотч, "синий" намазанный ПВА. Если отпечатает первые слои, то в принципе он дальше терпимо печатает.
Суть проблемы в том что первый слой плохо липнет к столу и в большинстве случаев в итоге его наматывает на сопло. Если ставлю рафт, он отпечатывает часть периметра, затем решетку и там где нет периметра на изгибе решетки образуется утолщенная и приподнятая "петля" за которую потом цепляет сопло.
Подскажите "типичные настройки" для первого слоя.
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Акелла » 06 окт 2014, 22:50

Zusul86 писал(а):Уважаемые подскажите что делать...
пробовал печатать при 180 и 190


попробуй температуру выше 200, 210 будет липнуть лучше, еще после наклейки синего скотча желательно его протереть спиртон или еще чем нибудь, чтобы обезжирить.
Еще отрегулируй зазор между соплом и столом.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Zusul86 » 06 окт 2014, 23:12

Акелла писал(а):Еще отрегулируй зазор между соплом и столом.

А каким он должен получиться, в смысле под какую толщину слоя подгонять?
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: 3D печать , типовые проблемы и методы устранения

Сообщение roller » 06 окт 2014, 23:30

Я вообще на глаз крутил, чтобы периметр первого слоя был этаким придавленным полуцилиндром. Он не должен быть совсем плоским, и не должен быть совсем круглым (не прилипнет без давления к столу). И чтобы это было одинаково по толщине во всех углах.
roller

Сообщения: 20
Зарегистрирован: 13 май 2014, 15:59

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Vovich70 » 07 окт 2014, 01:03

Обычно настраивают зазор по листу обычной бумаги.Он должен проходить между головкой и столом плотно.
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Акелла » 07 окт 2014, 13:16

Zusul86 писал(а):А каким он должен получиться, в смысле под какую толщину слоя подгонять?

как сказали выше на толщину бумаги, только когда проводишь сопло должно касатся бумаги, бумага не должна свободно проходить и не должна застревать.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ales2k » 07 окт 2014, 14:46

Акелла писал(а):
Zusul86 писал(а):А каким он должен получиться, в смысле под какую толщину слоя подгонять?

как сказали выше на толщину бумаги, только когда проводишь сопло должно касатся бумаги, бумага не должна свободно проходить и не должна застревать.


Это как раз зазор 0.1 мм
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 07 окт 2014, 16:14

Zusul86 писал(а):Уважаемые подскажите что делать...
Собрал китайский клон i3. Сопло 0.4, пластик PLA, пробовал печатать при 180 и 190, на алюминиевый стол (с подогревом до 60), "синий" скотч, "синий" намазанный ПВА. Если отпечатает первые слои, то в принципе он дальше терпимо печатает.
Суть проблемы в том что первый слой плохо липнет к столу и в большинстве случаев в итоге его наматывает на сопло. Если ставлю рафт, он отпечатывает часть периметра, затем решетку и там где нет периметра на изгибе решетки образуется утолщенная и приподнятая "петля" за которую потом цепляет сопло.
Подскажите "типичные настройки" для первого слоя.

Стол грей до 70-80 так чтоб полюбому прилипло - после первого слоя тут же снижаешь до 60-50С. Если всё равно не липнет - клади стекло. Я печатаю на чистом стекле 2мм. грею до 70 для первого слоя.

Добавлено спустя 1 минуту 46 секунд:
ales2k писал(а):У тебя видны утяжки по структуре.
Либо слабое охлаждение либо перегрев пластика.

Оказалось jerk = 5 вызывает неплавное движение каретки. Поднял до 20 - сразу стало гладко.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва
