3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 01 авг 2014, 09:54

dit писал(а):Последнее время стал появляться, при печати, такой дефект, причем не постоянно, такое чувство что идет пропуск подъема по оси Z,

А что взять штангель и проверить, не?
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение dit » 01 авг 2014, 13:03

MAD_Deimon писал(а):Электроника RAMPS ?

Электроника Megatronics 2.0
Эффект не постоянный, бывает что все ОК (но чаще все что нет), но самое интересное что происходит все примерно на одних и тех же слоях (по фото видно, две разные детали)
Если слабый ток на оси Z, не может же он падать постоянно в одном и том же слое, или высоте?
На подклинивание проверял, визуально и на ощупь, вроде нормально, единственное, шпилька не очень та прямая, хотя она всегда такая была...


И еще из за биения шпильки с резьбой может быть такой эффект ?
dit

Сообщения: 13
Зарегистрирован: 27 июл 2013, 22:57
Откуда: Новосибирск
Skype: novosib-m
ФИО: Дмитрий Николаевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение dit » 02 авг 2014, 15:03

Вроде причину нашел, пока думаю на нее
Колебания шпильки оси Z при вращении, никогда бы не подумал что из-за этого может гулять высота. Буду ставит на концах подшипники 18 или 608, так сказать центровать.
dit

Сообщения: 13
Зарегистрирован: 27 июл 2013, 22:57
Откуда: Новосибирск
Skype: novosib-m
ФИО: Дмитрий Николаевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 02 авг 2014, 15:29

Шпильки могут быть кривые и по резьбе. А проблема типичная для биения шпилек. Читайте тему про гайку на ось z. Добавление подшипника не поможет. Нужен люфт по xy и устранить люфт по z
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение dit » 02 авг 2014, 15:44

om2804 писал(а):Шпильки могут быть кривые и по резьбе. А проблема типичная для биения шпилек. Читайте тему про гайку на ось z. Добавление подшипника не поможет. Нужен люфт по xy и устранить люфт по z

Ради эксперимента, зафиксировал шпильку пластиковым хомутом к валу. Вторая деталь напечаталась все ОК.
Причем после фиксации, пришлось регулировать зазор, так как он стал меньше.
Держатель под подшипник я уже напечатал, в пон куплю подшипники, поставлю. Хуже уж точно не будет.
dit

Сообщения: 13
Зарегистрирован: 27 июл 2013, 22:57
Откуда: Новосибирск
Skype: novosib-m
ФИО: Дмитрий Николаевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение dit » 05 авг 2014, 11:22

dit писал(а):
om2804 писал(а):Шпильки могут быть кривые и по резьбе. А проблема типичная для биения шпилек. Читайте тему про гайку на ось z. Добавление подшипника не поможет. Нужен люфт по xy и устранить люфт по z

Ради эксперимента, зафиксировал шпильку пластиковым хомутом к валу. Вторая деталь напечаталась все ОК.
Причем после фиксации, пришлось регулировать зазор, так как он стал меньше.
Держатель под подшипник я уже напечатал, в пон куплю подшипники, поставлю. Хуже уж точно не будет.

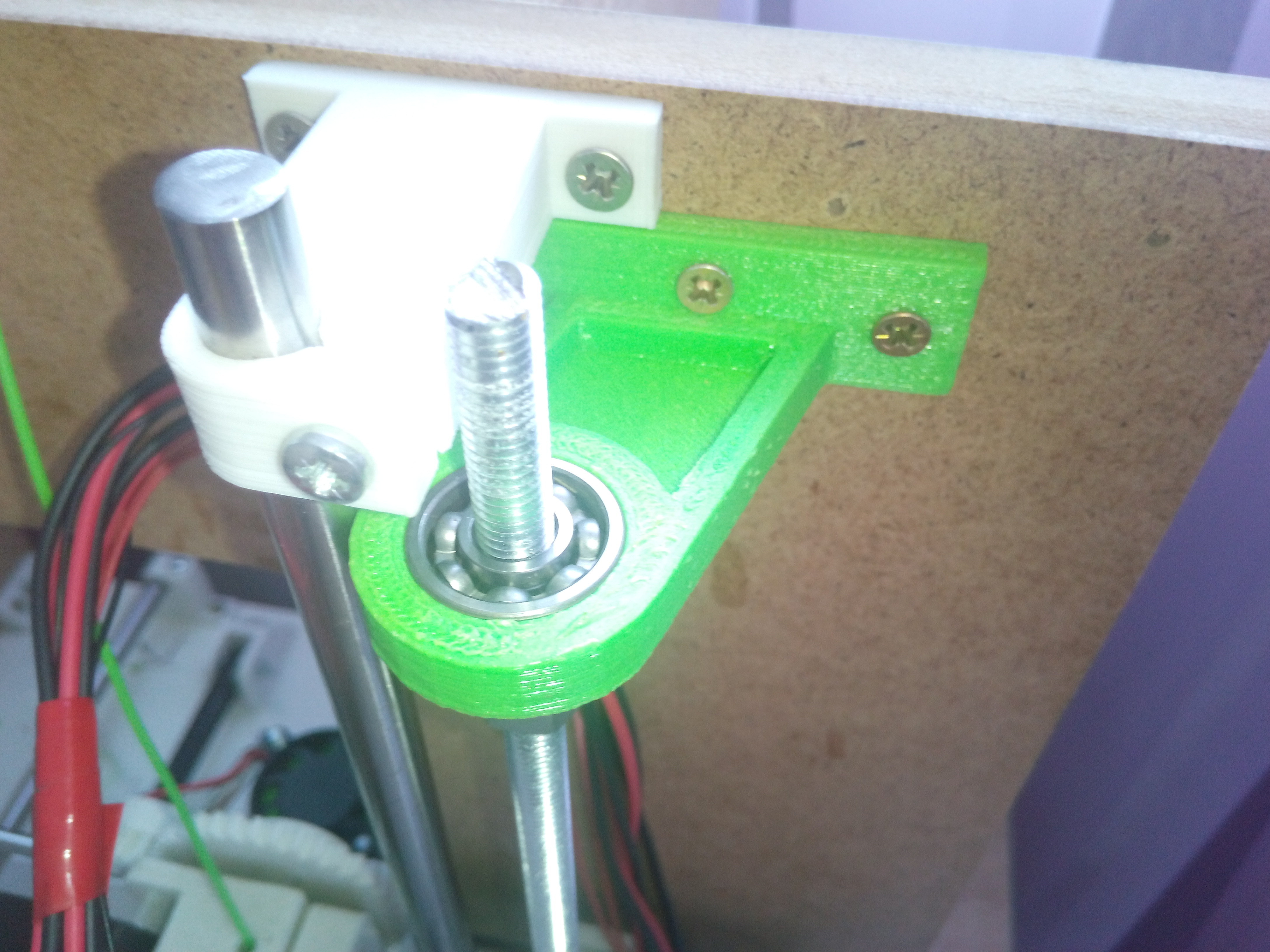

Поставил подшипники на шпильки, вроде стало лучше
Вложения
dit

Сообщения: 13
Зарегистрирован: 27 июл 2013, 22:57
Откуда: Новосибирск
Skype: novosib-m
ФИО: Дмитрий Николаевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Акелла » 11 авг 2014, 12:34

Недавно настроил себе авокалибровку стола. Все работает хорошо, все замеры делает правильно.
вот только столкнулся с проблемой что сопло не не опускается ниже замеренного "0"
#define Z_PROBE_OFFSET_FROM_EXTRUDER 2.00 (пробывал от 0.5 до 2 и от -1 тоже) (минус должен поднять вверх по оси- правильно?)
при смене значений ничего не меняется, как был зазор между соплом и столом в 0.3мм так и остался.
#define min_software_endstops false // If true, axis won't move to coordinates less than HOME_POS.

вроде выставленно все правильно.
Что еще можно изменить чтобы заработало?
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение казбек » 11 авг 2014, 16:51

Приветствую, господа.
Столкнулся со следующей проблемой, при печати небольших изделий пластик плывет. Мне сказали, что нужно сделать обдув зоны печати. Это я сделал, изменил настройки профайла- охлаждение заработало, но появилась новая проблема: на рафте не прилипает пластик- зазор между соплом и рафтом слишком велик. Как мне устранить эту проблему?
Принтер makerbot replicator 2x
Слайсер makerware
Профайл делал на основе режима makerbot dissolvable filament( на других режимах изначально эта проблема есть)
казбек

Сообщения: 14
Зарегистрирован: 11 авг 2014, 00:02

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Акелла » 11 авг 2014, 18:04

казбек писал(а):Приветствую, господа.
Столкнулся со следующей проблемой, при печати небольших изделий пластик плывет. Мне сказали, что нужно сделать обдув зоны печати. Это я сделал, изменил настройки профайла- охлаждение заработало, но появилась новая проблема: на рафте не прилипает пластик- зазор между соплом и рафтом слишком велик. Как мне устранить эту проблему?
Принтер makerbot replicator 2x
Слайсер makerware
Профайл делал на основе режима makerbot dissolvable filament( на других режимах изначально эта проблема есть)

Чем печатаешь? на профайле dissolvable filament выставленна температура печати 250 если не ошибаюсь, что для АБС многовато, для ПЛА и подавно.
Зазор между рафтом и соплом может быть велик только изза недостаточной подачи материала, попробуй порегулировать болт на екструдере, может плохо цепляет.
ну еще интересно знать на какой прошивке работает принтер, оригинал или сейлфиш?
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение казбек » 11 авг 2014, 18:38

Прошивка оригинал, версия 7.5
Материал подается нормально- на любом слое, кроме первого, проблем нет. Рафт тоже печатается правильно...
На рафт слой ложится в виде ниток- их не расплющивает.
Температура печати 230-235.

Добавлено спустя 25 минут 26 секунд:
Забыл сказать, материал АБС.
В настройках профайла можно менять количество материала на первый слой или зазор во время его печати?

Добавлено спустя 7 секунд:
Забыл сказать, материал АБС.
В настройках профайла можно менять количество материала на первый слой или зазор во время его печати?
казбек

Сообщения: 14
Зарегистрирован: 11 авг 2014, 00:02

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Акелла » 11 авг 2014, 18:50

казбек писал(а):Материал подается нормально- на любом слое, кроме первого, проблем нет. Рафт тоже печатается правильно...
На рафт слой ложится в виде ниток- их не расплющивает.
Температура печати 230-235.
В настройках профайла можно менять количество материала на первый слой или зазор во время его печати?

Значит все от первого слоя рафта зависит, выстави стол хорошо, примерно на толщину бумаги, он должен немного цеплять если провести бумагой под соплом, но не должен застревать.
В настройках нету опции высоты слоя между рафтом.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение казбек » 11 авг 2014, 19:34

Спасибо за совет.
Я делал разный зазор- иногда второй слой рафта( ложится диагонально на расстоянии) прижимался к столу- разницы в печати не было.
Сейчас выложу фото.

Добавлено спустя 7 минут 41 секунду:
казбек

Сообщения: 14
Зарегистрирован: 11 авг 2014, 00:02

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Акелла » 11 авг 2014, 19:46

казбек писал(а):Спасибо за совет.
Я делал разный зазор- иногда второй слой рафта( ложится диагонально на расстоянии) прижимался к столу- разницы в печати не было.

а зачем вообще с рафтом печатать, если деталь небольшая то рафт можно и не использовать
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение казбек » 11 авг 2014, 19:51

Я печатаю детали, которые применяются в технике- необходима точная геометрия. Без рафта с этим проблемы.
Фирма, которая продала мне принтер, тоже ничем мне не помогла в этом вопросе.
Завтра америкосам попробую написать.
А в самом принтере я ничего наклацать не мог?
казбек

Сообщения: 14
Зарегистрирован: 11 авг 2014, 00:02

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Акелла » 11 авг 2014, 21:28

казбек писал(а):Я печатаю детали, которые применяются в технике- необходима точная геометрия. Без рафта с этим проблемы.
Фирма, которая продала мне принтер, тоже ничем мне не помогла в этом вопросе.
Завтра америкосам попробую написать.
А в самом принтере я ничего наклацать не мог?

даже если натыкал чтото сбрось все в заводские настройки, перепрошей на оригинальную прошивку снова, сбрось настройки в мейкервере
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр
