roboforum.ru

Включил обдув вручную- получилось хорошо.
Единственное неудобство- нужно ждать пока рафт напечатает.
Выполню заказы и поэкспериментирую с перепрошивкой.
Спасибо за советы.

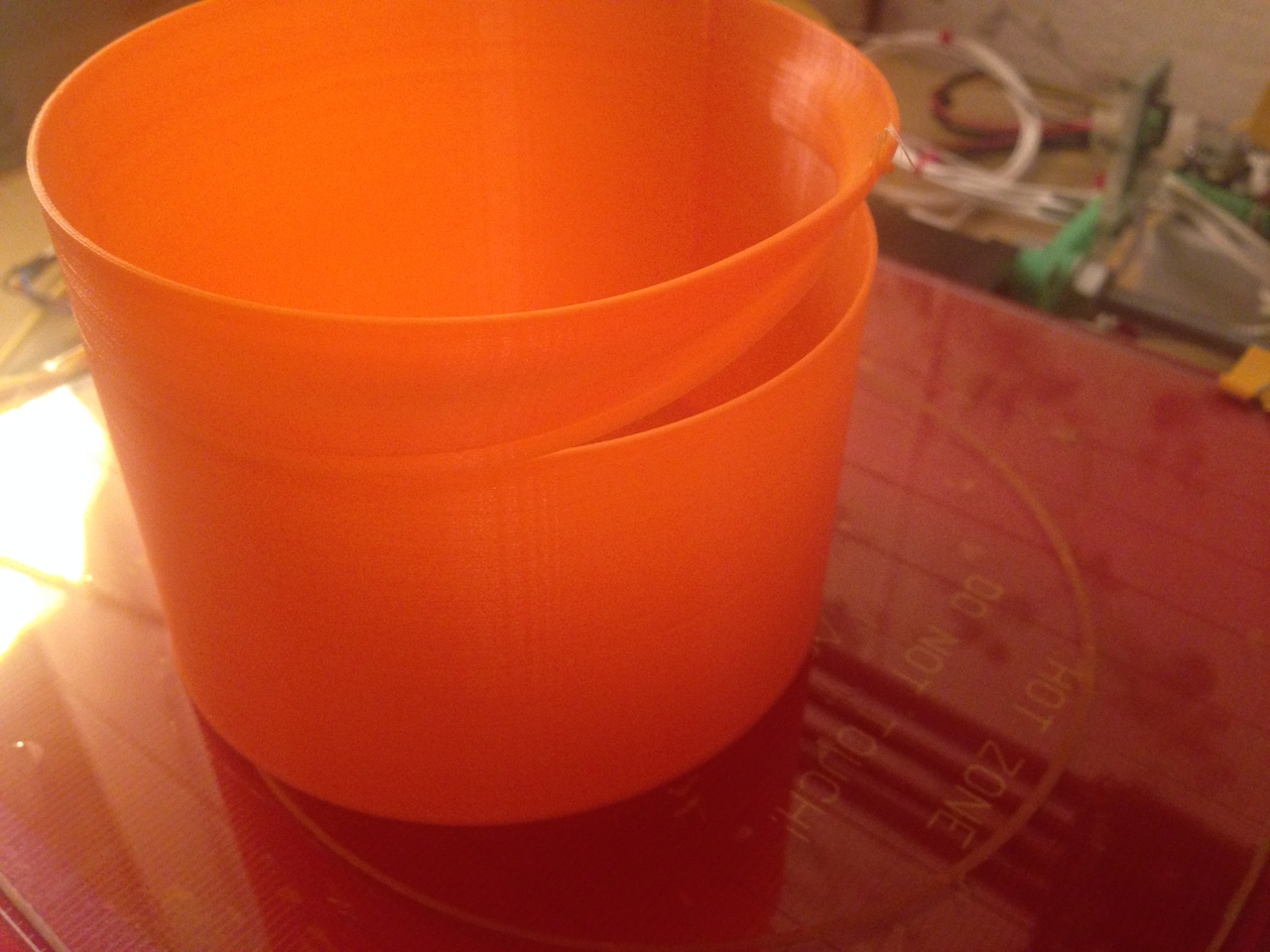

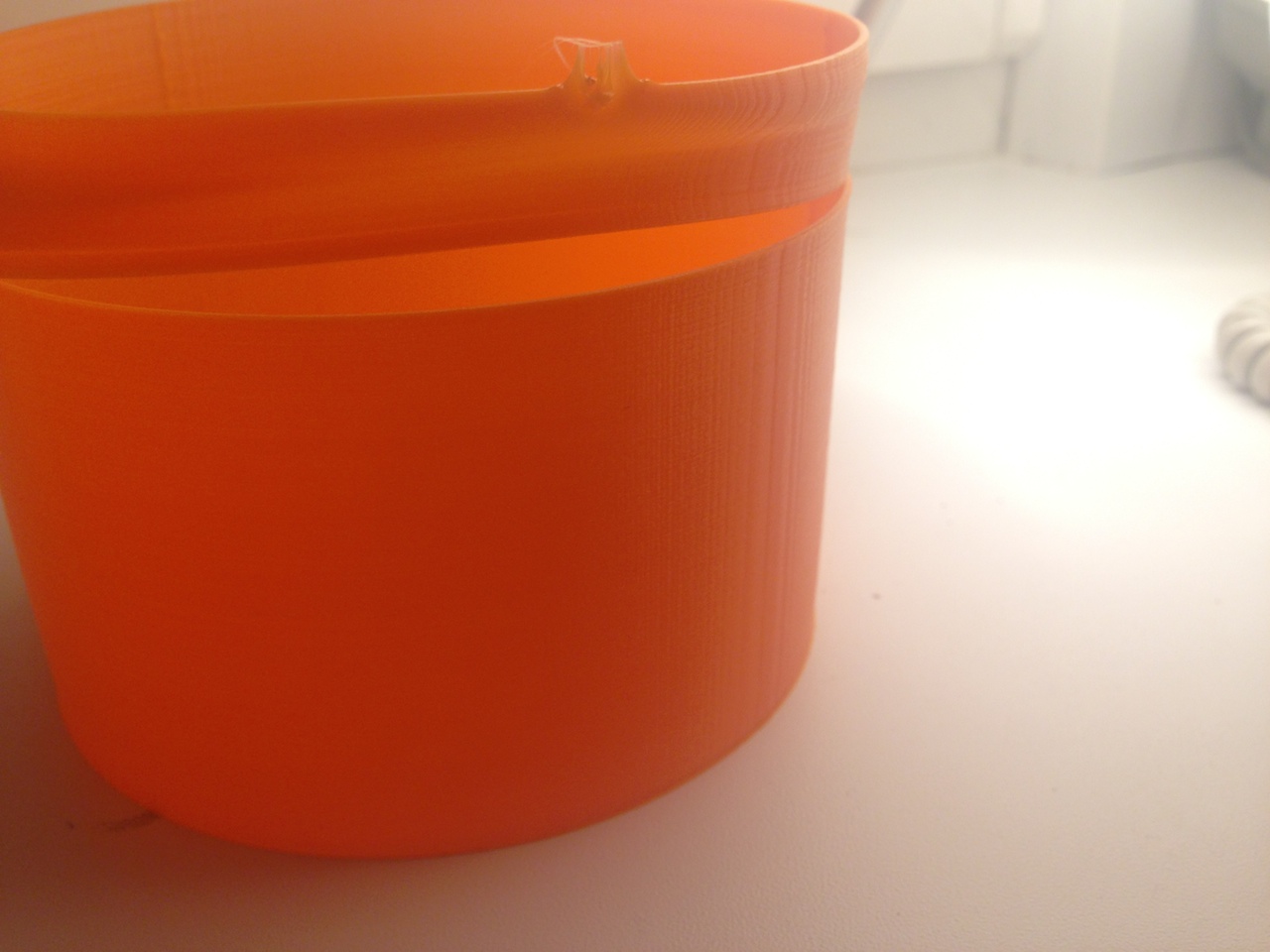

казбек писал(а):пластик плывет.

ABS - вообще плывуч.
Распечатай PLA фирменным, он значительно меньше деформируется во время печати.
Всё хорошо будет.

Не, мне только абс и нейлон подходят.
Пла у меня есть- использую для изготовления макетов.
Проблема решилась пока- детали 8х10 имеют хорошее качество.

Здравствуйте, господа. Вынужден снова обратиться к вам за советами.
Проблема такая, купил я бобину нейлона 618 и при печати деталь деламининируется. Причем отклеивается не сама деталь от стола, а отрывает от платформы голубой скотч.
Параметры печати:
Экструдер- 239;
Стол- 110;
Скорость- 25 мм/с;
Слой- 0,2.
Скотч шириной 25 мм. Платформа написано, что алюминий, но мне кажется материал иной+ на платформе приклеена пленка, что шла в комплекте с принтером.
Перед печатью мазал клеем ПВА.
Принтер makerbot replicator 2x.
Спасибо за ответы.
http://uploads.ru/OsiIY.jpg

Я бы поднял температуру стола градусов на 10-15 и уменьшил заполнение детали, если возможно.
У меня подобная фигня была с капроном. Именно так и победил.

Я по температуре стола доходил до 170. Только не на нейлоне 618, а на леске для мотокосы. На 160 держало лучше, но отрывало всё равно.
Вчера пробовал POM печатать на подложке 3,5 мм с PLA. В результате пом оторвал подложку от стола, видимо, нужно уменьшать слой, скорость печати и включать обдув- материал, по-идее, будет быстрее остывать и напряжения в детали меньше будут.
Также пробовал печатать нейлоном на рафте с PLA, результат никакой- нейлон не приклеелся.
Читал на форуме совет человека печатать нейлоном на подложке с картона. Нужно попробовать.
А заполнение у меня 100%, я хочу напечатать шестерни для токарного станка.

Насколько помню сопромат полное заполнение не увеличивает прочность детали. На прочность значительно больше влияет структура заполнения и направление волокон.

На изгиб и кручение может не так и сильно влияет, а вот на срез и смятие влияние очевидно. Плюс может потребоваться в любом месте детали сделать отверстие и нарезать резьбу. Как это сделать при не полном заполнении я не представляю.

Если сверлить надо, то да деваться некуда. По поводу на срез - направление волокон влиет намного сильнее.

Попробуйте перед печатью хорошенько просушить пруток. (Например в духовке при 60 градусах и рядом рис насыпать, чтобы влагу впитывал). Нейлон очень хорошо впитывает влагу, что увеличивает и так приличный эффект термоусадки.

Здравствуйте.

Настраиваю свой принтер, возникла непонятная проблема с печатью прямоугольных деталей и верхним/нижним заполнением.
Слайсер - Slic3r, станок управляется из-под MACH3.
Картинки загрузить напрямую не получается (подскажите, плз, как это делается?), вот ссылки:
https://yadi.sk/i/bBA7UtriaAri2
https://yadi.sk/i/xF7QHJZOaAri8
https://yadi.sk/i/shtwkEsbaAric
В чём проблема?

Не могу не запостить.
http://www.thingiverse.com/make:90499

Deep modified Mendel Prusa
сопло 0.3
Слой 0.1
Слайсер Cura
Firmware Marlin
3 часа печати, никакой обработки, только отодрал поддержки

Я правильно понимаю, что без закрытого бокса с подогревом проблему неравномерного остывания и внутреннего натяжения не обойти?

roller писал(а):Я правильно понимаю, что без закрытого бокса с подогревом проблему неравномерного остывания и внутреннего натяжения не обойти?

В соседней теме про "тонкости абс" остановились на том, что постоянный максимально возможный обдув помогает

Отстроил свой мендель90. Размеры внешнего периметра - нормально, высота - более-менее нормально, а вот отверстия получаются меньше чем у моделей. Например вместо диаметра 8 получается 7,6. С чем связана такая разность?
Еще вопрос по обдуву печатаемой модели. У меня свободно силовое гнездо D9, подключил туда вентилятор для обдува, включил в слайсере галочку на охлаждение, но при печати вентилятор не включается. Надо ли в самой прошивке что менять? Печатаю АБС пластиком.
