Re: Печатный стол (HeatBed)

Сообщение unigenum » 23 фев 2016, 19:18

подскажите, почему нельзя в рампс 24 вольта подавать вообще без лишних телодвижений?
сижу кумекаю... какие компоненты не переварят 24 вместо 12 вольт?
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Печатный стол (HeatBed)

Сообщение ilalexey » 23 фев 2016, 19:21

1117/7805
..lm317 переварит
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Печатный стол (HeatBed)

Сообщение ilalexey » 02 мар 2016, 15:23

У меня вот мысль проскочила - а можно ли, даже если теоретически, сделать нагреватель из зеркала?
Напыление ведь на стекле - алюминий? Если наростить меди и вытравить прямо на стекле?
Есть кому что сказать?
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Печатный стол (HeatBed)

Сообщение alfamosk » 02 мар 2016, 15:38

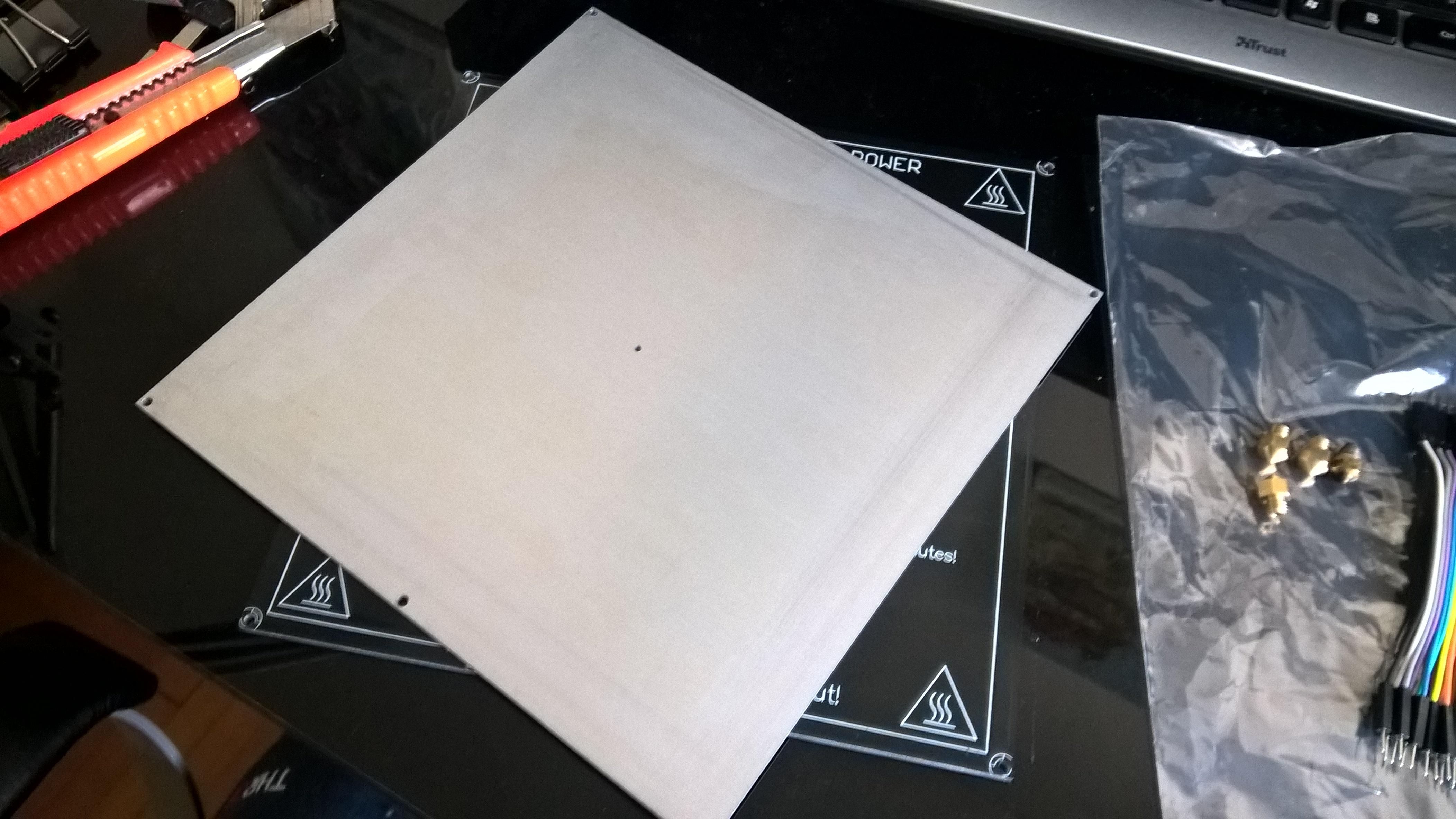

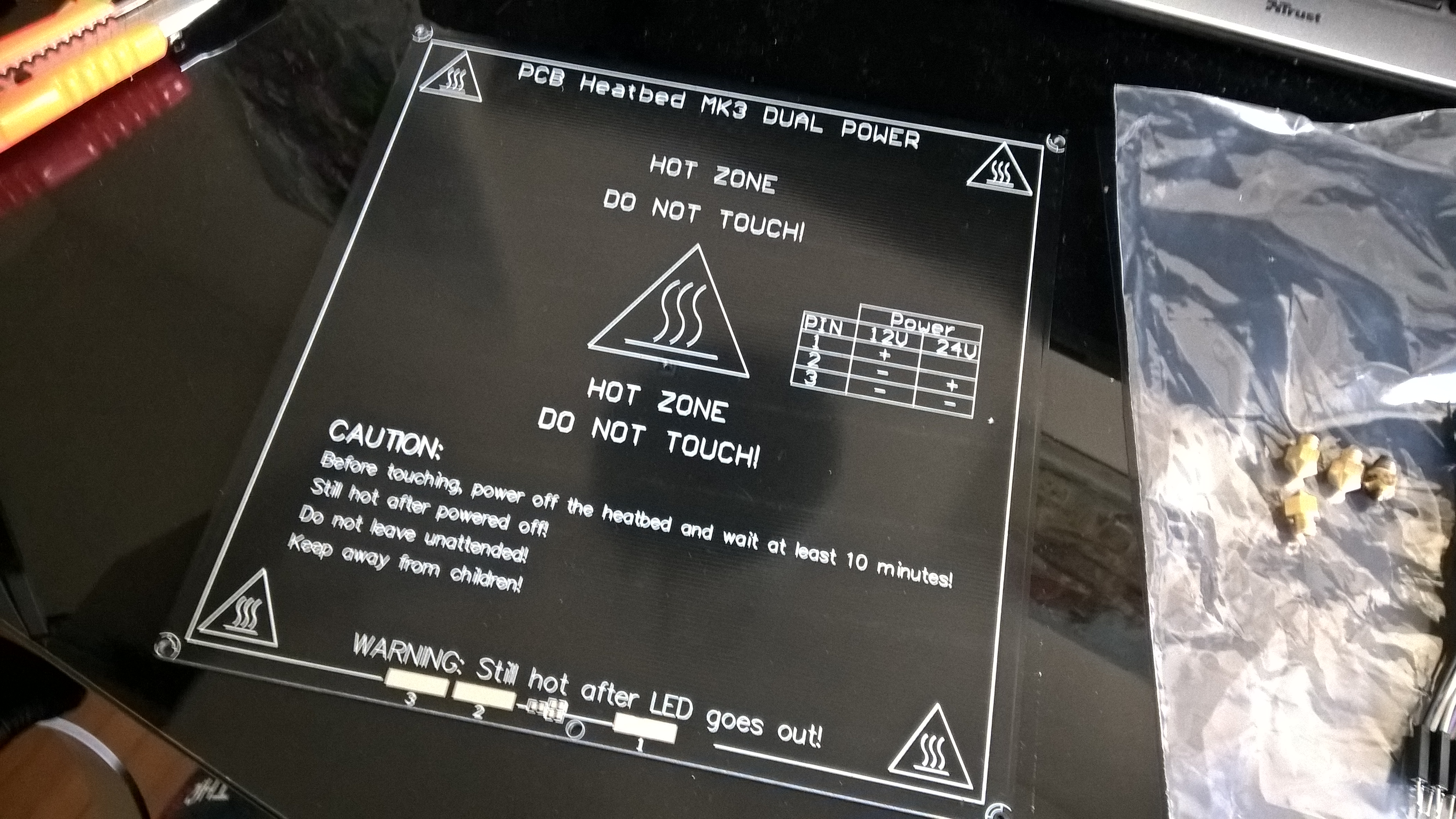

сегодня пришел стол) продаван отличный, посылка даже отслеживалась)

на днях попробую установить надеюсь будет лучше родного
Вложения
Последний раз редактировалось alfamosk 02 мар 2016, 15:47, всего редактировалось 1 раз.
Аватара пользователя
alfamosk

Сообщения: 368
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: Печатный стол (HeatBed)

Сообщение imdefined » 02 мар 2016, 15:45

ilalexey писал(а):У меня вот мысль проскочила - а можно ли, даже если теоретически, сделать нагреватель из зеркала?
Напыление ведь на стекле - алюминий? Если наростить меди и вытравить прямо на стекле?
Есть кому что сказать?

А смысл? Проще грелку силиконовую приклеить - если зеркало лопнет хоть не придется по новой все процедуры проводить :)
imdefined

Сообщения: 351
Зарегистрирован: 25 янв 2016, 23:06

Re: Печатный стол (HeatBed)

Сообщение ilalexey » 02 мар 2016, 15:58

imdefined писал(а):А смысл? Проще ..

Понимаю, что "купить" - наше всё, но чисто теоретически..
Зеркальные травлёные дорожки на стекле выглядели бы эффектно и промежутки между ними можно цветом обыграть. Плюс нагрев сразу самой подошвы, а не десяток переходных слоёв.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Печатный стол (HeatBed)

Сообщение Alexus12 » 02 мар 2016, 16:51

alfamosk писал(а):сегодня пришел стол) продаван отличный, посылка даже отслеживалась)

на днях попробую установить надеюсь будет лучше родного

Это который на 3 мм алюминиевой основе? Если да то точно лучше будет, особенно если на 24 В подключить. Главное припаять к нему провода :)
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Печатный стол (HeatBed)

Сообщение kindrat » 02 мар 2016, 17:19

У меня что-то на самодельных кроватях зеркала лопаются/взрываются, не могу понять в чем проблема - сопростивление стола делаю 0,6-0,8 Ом, управляю ПИДом, но лопаются и при 50% мощи, и при зеркале лежащем с обратной стороны платы, и при неприжатом прищепками зеркале. До этого долгое время все работало отлично на зеркале из Икеи, но решил ускорить нагрев и поднял ток. После этого пачка икеевских шестигранных лопались одно за другим (градусах на 100-105), попробовал сделать новую прямоугольнуя кровать с тонкими дорогами - на ней одно зрекало треснуло, другое прям взорвалось, но они были стеклорезом вырезанные - грешу на это.
Что может заставлять зеркало лопаться (понимаю, что неравномерный нагрев - но пробовал и к обратной стороне платы прикладывать, и прокладывать между платой и зеркалом пачку фольги алюминиевой - результат один).
Ну и раньше как-то пару месяцев все отлично было, до 120-125 стол грел без проблем минут за 5.
kindrat

Сообщения: 207
Зарегистрирован: 13 мар 2013, 14:31
Откуда: Химки

Re: Печатный стол (HeatBed)

Сообщение imdefined » 02 мар 2016, 17:30

Похоже на сильно неравномерный прогрев. Пачка фольги на роль теплового демпфера не очень подходит, пластину бы в 3-4 мм туда.
imdefined

Сообщения: 351
Зарегистрирован: 25 янв 2016, 23:06

Re: Печатный стол (HeatBed)

Сообщение Пяткин » 02 мар 2016, 17:32

ilalexey писал(а):
imdefined писал(а):А смысл? Проще ..

Понимаю, что "купить" - наше всё, но чисто теоретически..
Зеркальные травлёные дорожки на стекле выглядели бы эффектно и промежутки между ними можно цветом обыграть. Плюс нагрев сразу самой подошвы, а не десяток переходных слоёв.

На зеркале напыление несколько микрон, большие токи будут противопаказаны
Пяткин

Сообщения: 163
Зарегистрирован: 27 ноя 2013, 15:09

Re: Печатный стол (HeatBed)

Сообщение ilalexey » 02 мар 2016, 17:33

kindrat писал(а):но решил ускорить нагрев и поднял ток

Это ключевая фраза. Стекло не терпит термоудара. Хоть быстрый нагрев, хоть быстрое охлаждение. Даже стаканы гранёные лопаются от кипятка(зимой?) если не лить на ложку внутри стакана.
Нужен "пид+" :) Т.е. сначала пару секунд небольшой прогрев, а потом выход на режим и удержание.
---
пс: хохму вспомнил. Как-то зимой в столярке чаёк делали. Стакан стоял на краю стола(железный уголок 50мм). Налили кипяток, заварили чай, размешали сахар..
..когда дошло дело до чаепития, в руках осталась гранёная трубка, аккуратный пятак донышка продолжил лежать на столе.
Последний раз редактировалось ilalexey 02 мар 2016, 17:45, всего редактировалось 1 раз.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Печатный стол (HeatBed)

Сообщение Пяткин » 02 мар 2016, 17:35

kindrat писал(а):У меня что-то на самодельных кроватях зеркала лопаются/взрываются, не могу понять в чем проблема - сопростивление стола делаю 0,6-0,8 Ом, управляю ПИДом, но лопаются и при 50% мощи, и при зеркале лежащем с обратной стороны платы, и при неприжатом прищепками зеркале. До этого долгое время все работало отлично на зеркале из Икеи, но решил ускорить нагрев и поднял ток. После этого пачка икеевских шестигранных лопались одно за другим (градусах на 100-105), попробовал сделать новую прямоугольнуя кровать с тонкими дорогами - на ней одно зрекало треснуло, другое прям взорвалось, но они были стеклорезом вырезанные - грешу на это.
Что может заставлять зеркало лопаться (понимаю, что неравномерный нагрев - но пробовал и к обратной стороне платы прикладывать, и прокладывать между платой и зеркалом пачку фольги алюминиевой - результат один).
Ну и раньше как-то пару месяцев все отлично было, до 120-125 стол грел без проблем минут за 5.
Стекло обычно лопается от резкого перепада температур
Пяткин

Сообщения: 163
Зарегистрирован: 27 ноя 2013, 15:09

Re: Печатный стол (HeatBed)

Сообщение ilalexey » 02 мар 2016, 17:36

Пяткин писал(а):На зеркале напыление несколько микрон, большие токи будут противопаказаны

Чуть выше пост прочти. А именно "..Если наростить меди.."
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Печатный стол (HeatBed)

Сообщение ursus » 03 мар 2016, 20:31

ilalexey писал(а):У меня вот мысль проскочила - а можно ли, даже если теоретически, сделать нагреватель из зеркала?
Напыление ведь на стекле - алюминий? Если наростить меди и вытравить прямо на стекле?
Есть кому что сказать?


У меня за пол года не особо интенсивной печати от зеркала начали отслаиваться куски вместе с деталью. Раз в пол года поменять зеркало за 200р не напряжно, а вот омеднять, травить и т.д. уже напряжно будет.

Добавлено спустя 2 минуты 13 секунд:
alfamosk писал(а):сегодня пришел стол) продаван отличный, посылка даже отслеживалась)

на днях попробую установить надеюсь будет лучше родного


А я наоборот перешел с алюминиевого на обычный текстолитовый. Он легче, пучит их от нагрева одинаково. Правда мне еще и кривой он пришел сразу.
ZAV MAX Pro V1. ZAV mini.
ursus

Сообщения: 267
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил

Re: Печатный стол (HeatBed)

Сообщение alfamosk » 03 мар 2016, 22:36

на счет легче согласен. попробую поставлю) а там посмотрим :) главное чтоб нагревался не два часа

пс. один стол тож кривоват но не сильно.
Аватара пользователя
alfamosk

Сообщения: 368
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия
