Печатный стол (HeatBed)

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Печатный стол (HeatBed)

Сообщение imdefined » 04 мар 2016, 23:53

alfamosk писал(а):у меня именно ssr всякий) а какой взять не подскажете?

Который с DD на конце и тока хватает для стола. На 12В надо брать на 25А реле и ставить на радиатор.
imdefined

Сообщения: 351
Зарегистрирован: 25 янв 2016, 23:06

Re: Печатный стол (HeatBed)

Сообщение alfamosk » 05 мар 2016, 12:34

нашел такой, возьму его
http://ru.aliexpress.com/item/solid-sta ... 261.fZDBkk
Аватара пользователя
alfamosk

Сообщения: 368
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: Печатный стол (HeatBed)

Сообщение alfamosk » 05 мар 2016, 22:36

припаял провод ко 3ему контакту, до 70 градусов за 8 минут)) :good: буду ждать реле, пока так приделаю стол.
спасибо за помощь!))
Аватара пользователя
alfamosk

Сообщения: 368
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: Печатный стол (HeatBed)

Сообщение oriolun » 10 мар 2016, 23:02

Всем привет.
Скажите, а с чем может быть связан неравномерный прогрев стола платы MK2B? Нижняя часть намного холоднее верхней. Сопротивление на выводах 1 и 2 - 2.8 Ом. БП компьютерный на 500 вт и 21А по линии, напряжение - 12.5В.
oriolun

Сообщения: 6
Зарегистрирован: 03 дек 2013, 18:39

Re: Печатный стол (HeatBed)

Сообщение alfamosk » 10 мар 2016, 23:08

ты спаял 2 и 3ий контакты?
Аватара пользователя
alfamosk

Сообщения: 368
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: Печатный стол (HeatBed)

Сообщение oriolun » 10 мар 2016, 23:47

alfamosk писал(а):ты спаял 2 и 3ий контакты?

Нет, 1 и 2. Надо 2 и 3?
oriolun

Сообщения: 6
Зарегистрирован: 03 дек 2013, 18:39

Re: Печатный стол (HeatBed)

Сообщение imdefined » 10 мар 2016, 23:50

oriolun писал(а):Всем привет.
Скажите, а с чем может быть связан неравномерный прогрев стола платы MK2B? Нижняя часть намного холоднее верхней. Сопротивление на выводах 1 и 2 - 2.8 Ом. БП компьютерный на 500 вт и 21А по линии, напряжение - 12.5В.

2.8Ом это как-то дофига зело под 12В питания.
imdefined

Сообщения: 351
Зарегистрирован: 25 янв 2016, 23:06

Re: Печатный стол (HeatBed)

Сообщение alfamosk » 10 мар 2016, 23:52

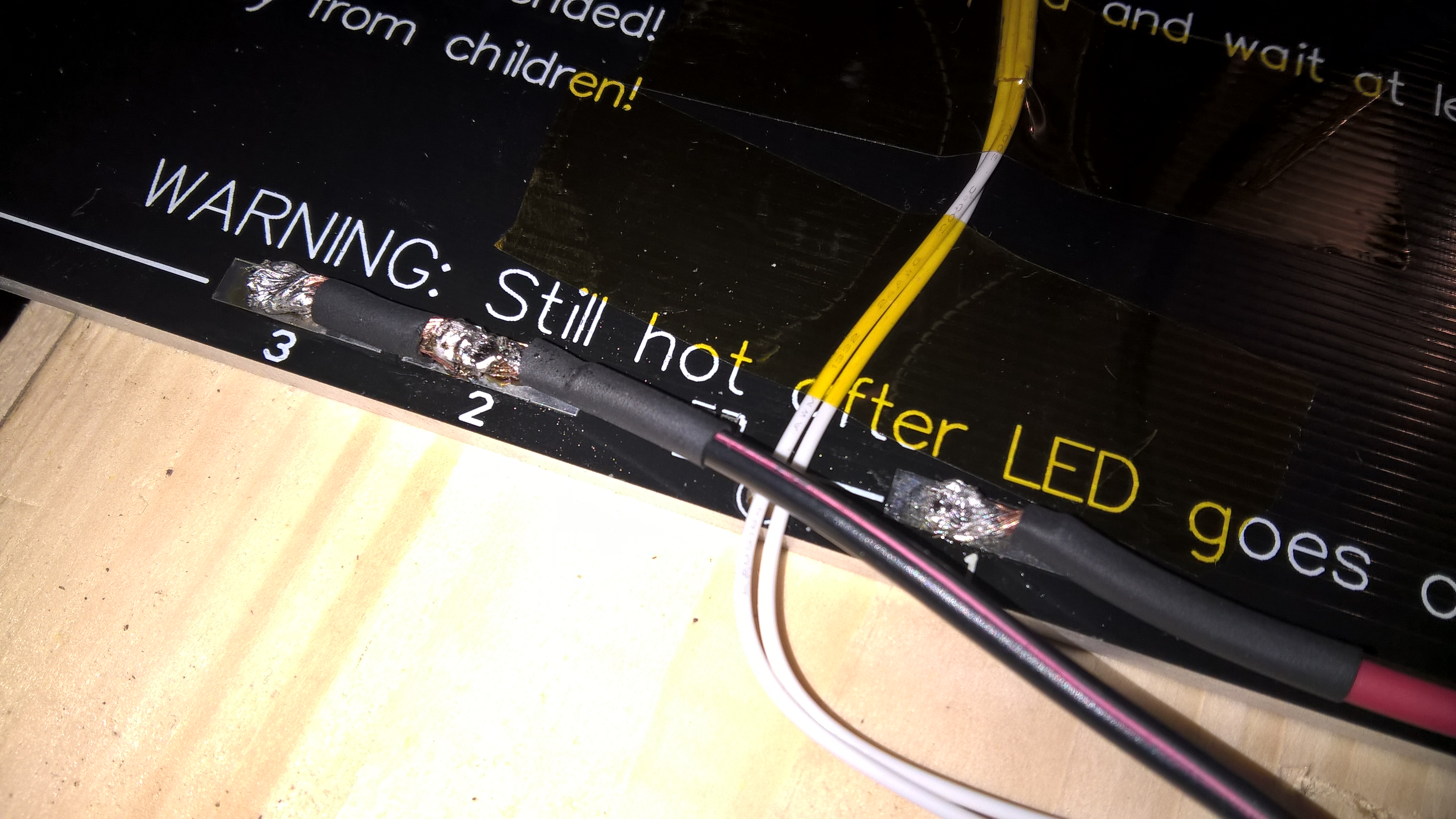

прочитай 5 сообщений раньше.. я не припаял и та сторона которая была ближе к проводам не грелась толком.. спаял второй и третий и стало отлично.
на пайку не смотреть :D


Добавлено спустя 1 минуту 5 секунд:
imdefined писал(а):
oriolun писал(а):Всем привет.
Скажите, а с чем может быть связан неравномерный прогрев стола платы MK2B? Нижняя часть намного холоднее верхней. Сопротивление на выводах 1 и 2 - 2.8 Ом. БП компьютерный на 500 вт и 21А по линии, напряжение - 12.5В.

2.8Ом это как-то дофига зело под 12В питания.

это когда не соединены 2 и 3ий контакты.. после соединения около 1.7
Аватара пользователя
alfamosk

Сообщения: 368
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: Печатный стол (HeatBed)

Сообщение oriolun » 11 мар 2016, 00:28

У меня еще хуже ) Спасибо, попробую.
oriolun

Сообщения: 6
Зарегистрирован: 03 дек 2013, 18:39

Re: Печатный стол (HeatBed)

Сообщение droll91 » 17 мар 2016, 13:28

А если колхозить например силиконовый нагреватель (или ТЭН) снизу алюминиевой плиты 6 мм, без зеркала не выгнет? За бугром вроде так делают, но там плита инструментальная или что-то типа того.
droll91

Сообщения: 27
Зарегистрирован: 23 ноя 2015, 08:38

Re: Печатный стол (HeatBed)

Сообщение RomanST77 » 17 мар 2016, 19:50

droll91 писал(а):А если колхозить например силиконовый нагреватель (или ТЭН) снизу алюминиевой плиты 6 мм, без зеркала не выгнет? За бугром вроде так делают, но там плита инструментальная или что-то типа того.

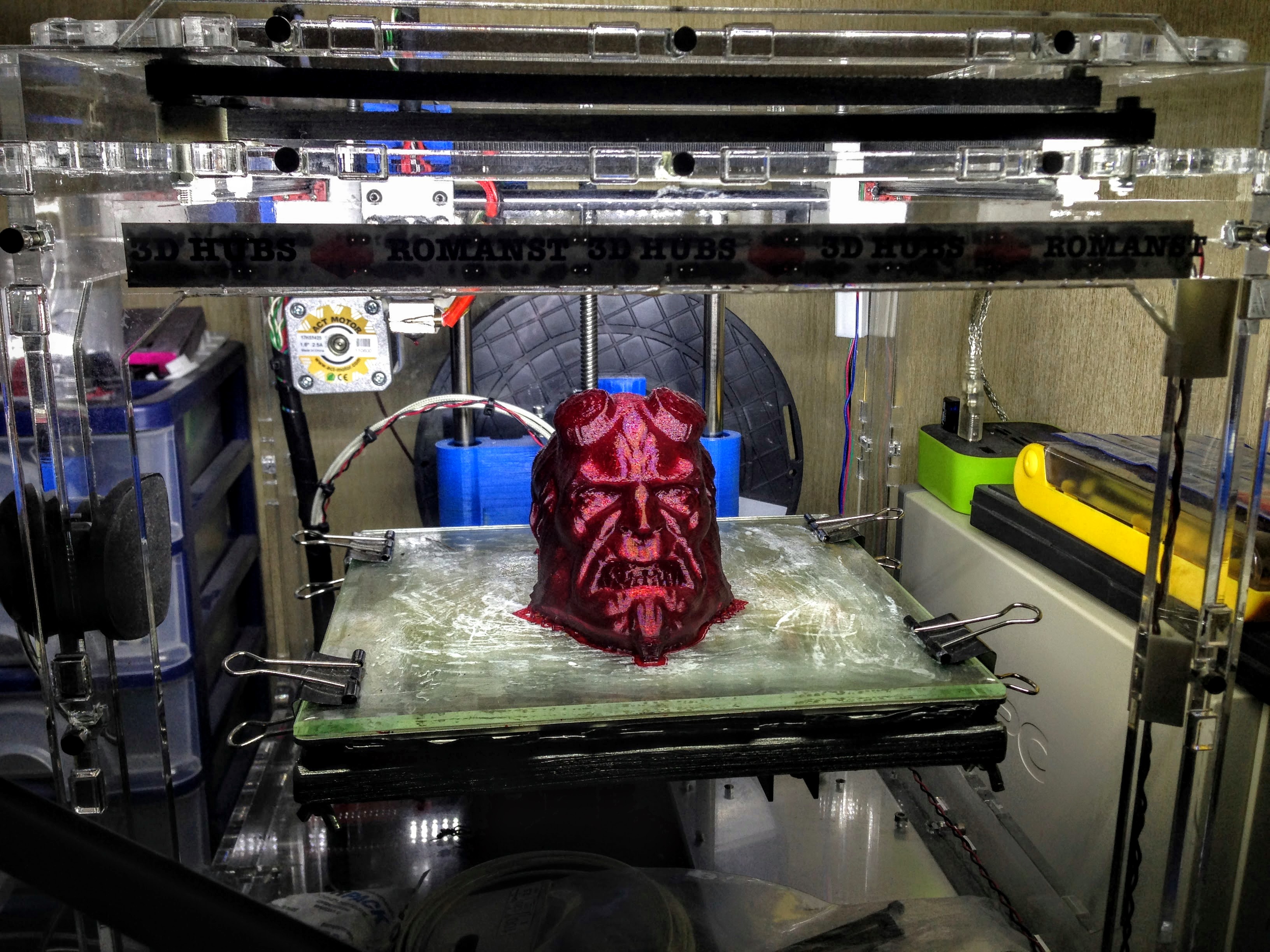

Грелка + дюралевый лист 3 мм + стекло 4 мм, полёт нормальный.
Вложения
Аватара пользователя
RomanST77

Сообщения: 247
Зарегистрирован: 02 фев 2015, 01:42

Re: Печатный стол (HeatBed)

Сообщение Piter » 18 мар 2016, 13:09

Всем привет!

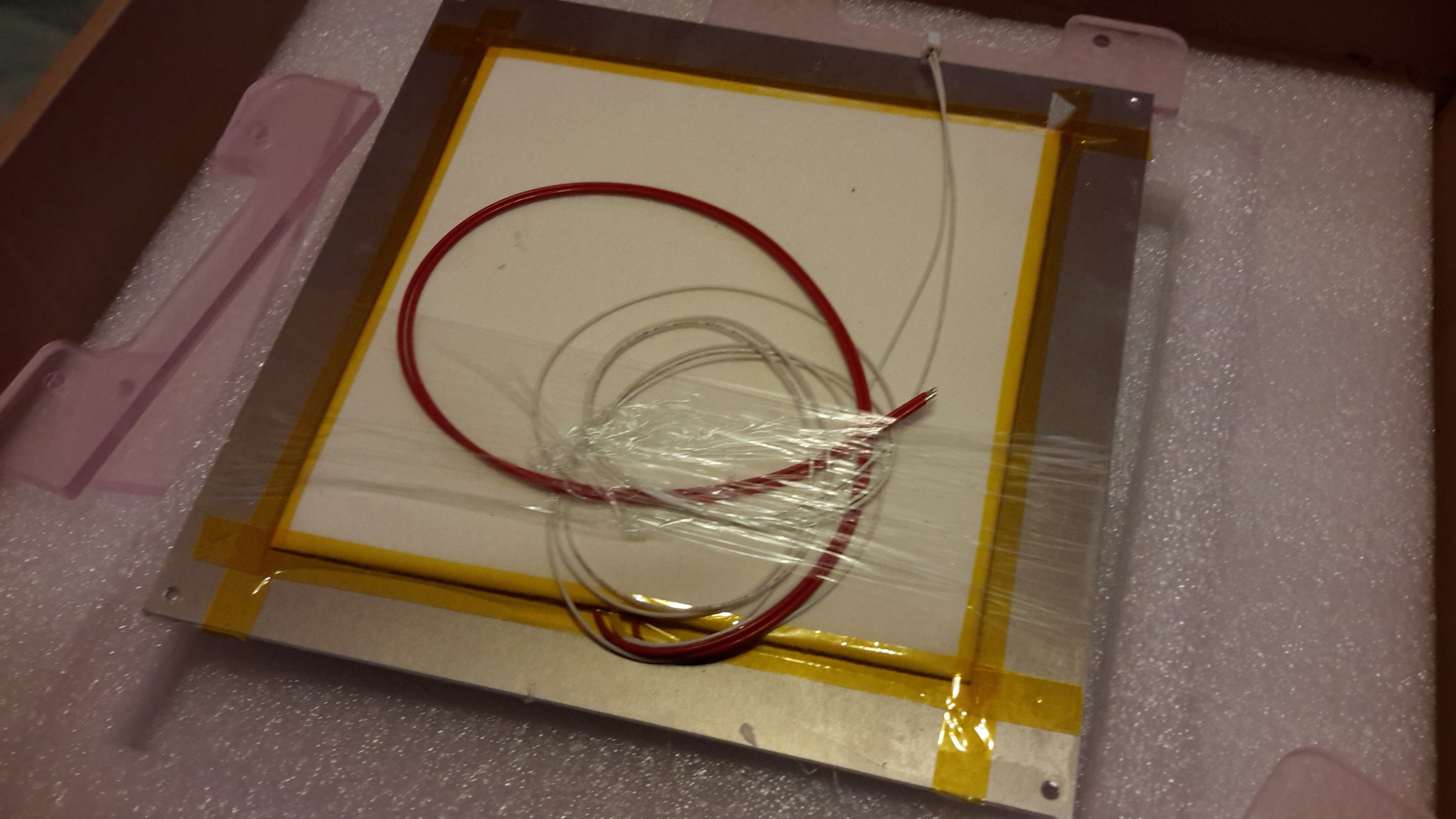

Получил из Китая кит Prusa i3. В нем обнаружил вот такой HeatBed.
HeatBed

Может кто нибудь встречался с такой странной конструкцией?
Белый квадрат приклеенный скотчем - это какой-то вспененный теплоизолятор.
Что под ним - не смотрел. Отрывать скотч пока не хочется.
prusa i3 s-508 (Sunhokey-S), MKS Gen-2Z V1.2, Bowden Acrylic frame, 1.75 mm filament, XY axis 100 steps/mm, Z axis 5 steps/mm, Extruder 2 steps/mm, 200mmx200mmx180mm, А4988, 12в 30а
Piter

Сообщения: 118
Зарегистрирован: 25 дек 2015, 15:00
Откуда: Москва

Re: Печатный стол (HeatBed)

Сообщение RomanST77 » 18 мар 2016, 14:35

Piter писал(а):Белый квадрат приклеенный скотчем - это какой-то вспененный теплоизолятор.
Что под ним - не смотрел. Отрывать скотч пока не хочется.

Скорее всего под ним грелка силиконовая.
Аватара пользователя
RomanST77

Сообщения: 247
Зарегистрирован: 02 фев 2015, 01:42

Re: Печатный стол (HeatBed)

Сообщение Piter » 18 мар 2016, 15:42

Дай бог если так :-)
Надо будет измерить сопротивление.
prusa i3 s-508 (Sunhokey-S), MKS Gen-2Z V1.2, Bowden Acrylic frame, 1.75 mm filament, XY axis 100 steps/mm, Z axis 5 steps/mm, Extruder 2 steps/mm, 200mmx200mmx180mm, А4988, 12в 30а
Piter

Сообщения: 118
Зарегистрирован: 25 дек 2015, 15:00
Откуда: Москва

Re: Печатный стол (HeatBed)

Сообщение imdefined » 18 мар 2016, 16:02

RomanST77 писал(а):Скорее всего под ним грелка силиконовая.

Ставлю на провод на термоклее :D
imdefined

Сообщения: 351
Зарегистрирован: 25 янв 2016, 23:06
