Печатный стол (HeatBed)

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Печатный стол (HeatBed)

Сообщение Alexus12 » 22 фев 2016, 07:46

imdefined писал(а):Нашел такое http://tengyi.en.seekic.com/product/int ... 40AC8.html
Что-то меня напрягает фраза Load voltage rating Vout: 50 to 280VAC. :shock:

Та ну нафик, 50 уе за реле. Поставь обычное от автомобиля, с предохранителем в силовой цепи и забудь.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Печатный стол (HeatBed)

Сообщение imdefined » 22 фев 2016, 09:49

Прошивку надо менять, а я боюсь ибо фиг знает что там у китайца залито и насколько оно сглючит при перепрошивке.
Вообще стандартное китайское твердотелое реле с Али 4 бакса стоит :)
imdefined

Сообщения: 351
Зарегистрирован: 25 янв 2016, 23:06

Re: Печатный стол (HeatBed)

Сообщение Alexus12 » 22 фев 2016, 10:26

imdefined писал(а):Прошивку надо менять, а я боюсь ибо фиг знает что там у китайца залито и насколько оно сглючит при перепрошивке.
Вообще стандартное китайское твердотелое реле с Али 4 бакса стоит :)

А стол вообще сейчас по какому алгоритму работает - включение/выключение или ПИД-регулятор? Если первое, то смело можно автомобильное реле ставить. И что там за электроника вообще?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Печатный стол (HeatBed)

Сообщение imdefined » 22 фев 2016, 10:31

Пид, с новым столом реле тарахтит не переставая :( Железо мелзи 2
imdefined

Сообщения: 351
Зарегистрирован: 25 янв 2016, 23:06

Re: Печатный стол (HeatBed)

Сообщение Alexus12 » 22 фев 2016, 10:34

imdefined писал(а):Пид, с новым столом реле тарахтит не переставая :( Железо мелзи 2

Напиши продавану, пусть даст прошивку и расскажет как перепрощить. Скажи хочешь ПИД отключить. Шьется она вроде как обычная Мега.
Тарахтит потому что там падает напряжение и реле отпускает. Вообще в таком режиме для реле не очень хорошо работать.
Вообще ПИД регулирование очень классное, температуру плюс-минус 0.5 градусов держит. Но поддерживает ли твоя плата 24 вольта не знаю.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Печатный стол (HeatBed)

Сообщение imdefined » 22 фев 2016, 17:07

Alexus12 писал(а):Но поддерживает ли твоя плата 24 вольта не знаю.

Через реле она любые напряжения поддерживает :D В следующей версии принтера будет силиконовая грелка на 220В 8)

Добавлено спустя 2 часа 51 минуту 54 секунды:
А поставить реле на входе в блок питания питающего стол - это очень плохая идея? Или сойдёт?
А то что-то в городе какой-то дефицит с мощьными твердотелыми реле на постоянный ток. А до прихода такого с Али моё реле от стартера не доживет.
imdefined

Сообщения: 351
Зарегистрирован: 25 янв 2016, 23:06

Re: Печатный стол (HeatBed)

Сообщение ilalexey » 22 фев 2016, 17:21

imdefined писал(а):
Alexus12 писал(а):А поставить реле на входе в блок питания питающего стол

уж лучше жменю мосфетов вместо штатного втулить.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Печатный стол (HeatBed)

Сообщение Alexus12 » 22 фев 2016, 18:06

imdefined писал(а):А поставить реле на входе в блок питания питающего стол - это очень плохая идея? Или сойдёт?

Мне почему-то такая идея не очень нравится :). Наверное блоку питания тоже не понравится :)
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Печатный стол (HeatBed)

Сообщение imdefined » 22 фев 2016, 23:13

Провал :( пойду завтра мосфетами закупаться :)

Добавлено спустя 3 часа 48 минут 50 секунд:
А есть у кого-нибудь схема этого мосфетного регулятора? А то я смотрю в гуглокнигу и вижу фигу :oops:
Вроде по отдельности все компоненты известны и понятны, а как их в кучу собрать не допираю. Точнее допираю, но какие именно детали в кучу собирать - вот тут как-то сложно все :(
Вот вроде ничего такой мосфет - http://www.chipdip.ru/product/irfi1310npbf/
Чего к нему еще докупить надо? Или не заморачиваться и тупо подключить выводы стола к мосфету?
imdefined

Сообщения: 351
Зарегистрирован: 25 янв 2016, 23:06

Re: Печатный стол (HeatBed)

Сообщение ilalexey » 22 фев 2016, 23:58

forum11/topic3323.html
forum11/topic1963.html
http://nauchebe.net/2013/09/mery-po-zas ... o-proboya/
Поисковая фраза "параллельное подключение N-mosfet"(+"зачем это нужно")
STP55NF06L 60V <0.018Ω 55A

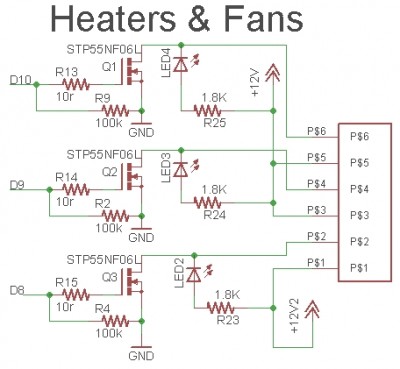

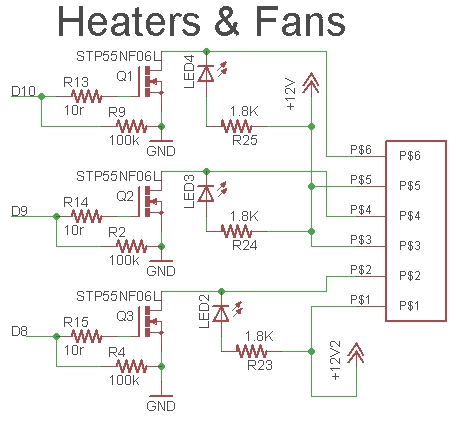

В схеме рампса это выглядит так:
Вложения
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Печатный стол (HeatBed)

Сообщение imdefined » 23 фев 2016, 00:08

Ну это схема понятная. А что делать когда нагрузка и управлятор питаются от разных блоков питания? Землю объединять?
imdefined

Сообщения: 351
Зарегистрирован: 25 янв 2016, 23:06

Re: Печатный стол (HeatBed)

Сообщение ilalexey » 23 фев 2016, 00:14

imdefined писал(а):А что делать когда нагрузка и управлятор питаются от разных блоков питания? Землю объединять?

Через оптопару наверно.
У рампса вся земля общая при разных клеммах питания.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Печатный стол (HeatBed)

Сообщение imdefined » 23 фев 2016, 00:28

ilalexey писал(а):Через оптопару наверно.
У рампса вся земля общая при разных клеммах питания.

Точно, оптрон же! Семен семеныч(с) :oops:
imdefined

Сообщения: 351
Зарегистрирован: 25 янв 2016, 23:06

Re: Печатный стол (HeatBed)

Сообщение Alexus12 » 23 фев 2016, 07:28

imdefined писал(а):Точно, оптрон же! Семен семеныч(с) :oops:

Если надумаете менять электронику (рано или поздно надумаете :) ), то посмотрите в сторону MKS (например MKS SBASE). Питание 24В на неё подаете и все остальное тоже от 24В питается - хотэнд, стол. И все через ПИД регулируется.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Печатный стол (HeatBed)

Сообщение ilalexey » 23 фев 2016, 12:17

Это скрытая реклама такая?
А если не MKS, то ПИД нет?
В рампсе тоже всё подключается.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb
