Печатный стол (HeatBed)

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Печатный стол (HeatBed)

Сообщение ilalexey » 09 фев 2016, 13:25

imdefined писал(а):дак чернуху коробить будет

Не факт. Люминька более коробительнее черного вроде. На 100 градусах больших выгибаний не должно быть. Другое дело что плитка может железную плиту невзлюбить. СВЧ печки(кухонные) умирают быстрей если в них металл плавить.
+ весь металл над поверхностью скажет "пока-пока" :)
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Печатный стол (HeatBed)

Сообщение Alexus12 » 11 фев 2016, 11:52

Не знаю почему у людей проблемы с нагревом. У меня принтер полностью прогревается за 13 минут (от 17 градусов): стол до 110, экструдер до 245 последовательно (сначала стол, потом экструдер). При этом стол ничем не изолирован снизу.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Печатный стол (HeatBed)

Сообщение imdefined » 11 фев 2016, 13:22

Alexus12 писал(а):Не знаю почему у людей проблемы с нагревом. У меня принтер полностью прогревается за 13 минут (от 17 градусов): стол до 110, экструдер до 245 последовательно (сначала стол, потом экструдер). При этом стол ничем не изолирован снизу.

Видимо зависит от степени китайскости нагревателя и блока питания :D
imdefined

Сообщения: 351
Зарегистрирован: 25 янв 2016, 23:06

Re: Печатный стол (HeatBed)

Сообщение unigenum » 11 фев 2016, 13:40

китайские нагреватели все одинаковые и безпроблемные. у меня были разные, мк1, мк2в, проблем не было ни с одним.
абсолютно штатное подключение напрямую к плате управления через встроенный мосфет, без всякого колхоза с реле и прочей лабудой. снизу пробковый коврик, сверху стекло, без колхоза с картоном, алюминиевым скотчем и т.п. греется до 120 за 8-10 мин.
имхо, дело в неправильном содинении, плохих контактах, проводах неправильного сечения, кривых руках.
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Печатный стол (HeatBed)

Сообщение imdefined » 11 фев 2016, 13:51

unigenum писал(а):китайские нагреватели все одинаковые и безпроблемные. у меня были разные, мк1, мк2в, проблем не было ни с одним.
абсолютно штатное подключение напрямую к плате управления через встроенный мосфет, без всякого колхоза с реле и прочей лабудой. снизу пробковый коврик, сверху стекло, без колхоза с картоном, алюминиевым скотчем и т.п. греется до 120 за 8-10 мин.
имхо, дело в неправильном содинении, плохих контактах, проводах неправильного сечения, кривых руках.


Блок питания 24В 250Вт, столик mk2b из комплекта принтера подключен через реле проводами диаметром 1мм (штатные были 0.5) падение напряжение на контактах стола - 0.3В( по штатной схеме был почти 1В).
Контакты припаяны к столу, к реле идут через клемму ( не очень хорошо, но подпаиваться там некуда, жду твердотелое реле), контактные площадки холодные. К блоку питания провода подключены через винтовые разъемы, концы облужены.
Где может быть косяк в подключении? :D
Да, сопротивление стола на 12В - 1.2Ом, на 24 - 5.6Ом.
imdefined

Сообщения: 351
Зарегистрирован: 25 янв 2016, 23:06

Re: Печатный стол (HeatBed)

Сообщение Alexus12 » 12 фев 2016, 08:50

imdefined писал(а):Видимо зависит от степени китайскости нагревателя и блока питания :D

У меня и то и другое - китайское. Но качество высокое, даже по БП видно. Да и где сейчас некитайское найти?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Печатный стол (HeatBed)

Сообщение imdefined » 12 фев 2016, 09:53

Alexus12 писал(а):
imdefined писал(а):Видимо зависит от степени китайскости нагревателя и блока питания :D

У меня и то и другое - китайское. Но качество высокое, даже по БП видно. Да и где сейчас некитайское найти?

Ну тут классический пункт о контроле качества :) у меня вот характеристики стола не очень совпадают с вики, например :(
imdefined

Сообщения: 351
Зарегистрирован: 25 янв 2016, 23:06

Re: Печатный стол (HeatBed)

Сообщение alfamosk » 17 фев 2016, 20:17

купил у знакомого стол, MK1 думаю какие провода припаять? можно ведь самые обычные главное ведь чтоб побольше сечение?

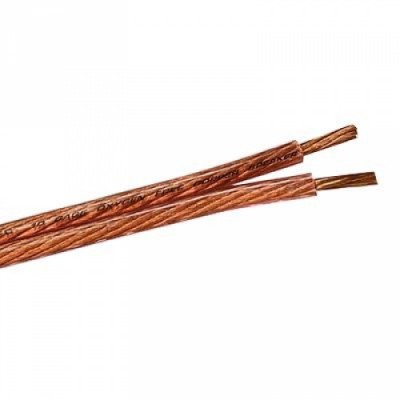

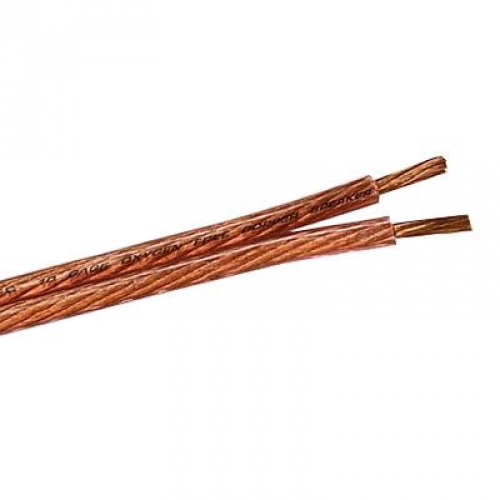

завалялись провода от сабвуфера, толщиной около 2-3мм в силиконовой изоляции, как думаете подойдут?
типа таких
Аватара пользователя
alfamosk

Сообщения: 368
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: Печатный стол (HeatBed)

Сообщение ilalexey » 17 фев 2016, 20:28

Чего-бы и нет? Я на брушлесы полюбляю такие пихать. Ещё не пробивало. На нагревательной плате расстояние между дорогами меньше.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Печатный стол (HeatBed)

Сообщение alfamosk » 17 фев 2016, 20:42

да прост подумал а вдруг какие то спец провода нужны) ок спасибо))) буду их приделывать.
Аватара пользователя
alfamosk

Сообщения: 368
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: Печатный стол (HeatBed)

Сообщение imdefined » 17 фев 2016, 20:49

Ну главное чтобы у них изоляция при 130 градусах не славилась :) а в остальном физика везде одинаковая ;)
imdefined

Сообщения: 351
Зарегистрирован: 25 янв 2016, 23:06

Re: Печатный стол (HeatBed)

Сообщение ilalexey » 17 фев 2016, 20:58

imdefined писал(а):Ну главное чтобы у них изоляция при 130 градусах не славилась :) а в остальном физика везде одинаковая ;)

Такие мелочи по ходу дела решаются :)
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Печатный стол (HeatBed)

Сообщение alfamosk » 17 фев 2016, 21:45

поставлю а там посмотрим :)
Аватара пользователя
alfamosk

Сообщения: 368
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: Печатный стол (HeatBed)

Сообщение imdefined » 18 фев 2016, 10:59

Что-то у меня стол внезапно стал греться до 115 градусов больше часа :shock:
Причем печатал одну деталь - нагрелся быстро (ну относительно), остыл - поставил новую деталь и вот уже час жду пока на режим выйдет :x Блок питания помрэ? :sorry:
Напряжение выдает ровно 24В, ток такой померять нечем - у тестера предел 10А, боюсь спалить :oops:
imdefined

Сообщения: 351
Зарегистрирован: 25 янв 2016, 23:06

Re: Печатный стол (HeatBed)

Сообщение ales2k » 18 фев 2016, 11:02

Поищи теплое/горячее место в соединениях, скорее всего где то искрит и там сопротивление выросло.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50
