Re: Разработка Xкаретки конструкции "робофорум"

Сообщение adenis » 19 ноя 2012, 19:03

setar писал(а):не, вру
56 mm (для 8mm валов) и 58 mm (для 10mm валов)

Добавлено спустя 2 минуты 18 секунд:
бери из комплекта mendel90



Спасибо! Сейчас посмотрю.
adenis

Сообщения: 54
Зарегистрирован: 31 авг 2012, 16:19

Re: Разработка Xкаретки конструкции "робофорум"

Сообщение coder_perm » 24 ноя 2012, 22:30

Вложения
Аватара пользователя
coder_perm

Сообщения: 185
Зарегистрирован: 11 авг 2009, 22:39
Откуда: Пермь
Skype: kudrin_anton
прог. языки: assembler

Re: Разработка Xкаретки конструкции "робофорум"

Сообщение ligor73 » 25 ноя 2012, 12:41

[quote="coder_perm"]Есть такой [url=http://reprap.org/wiki/Simplified_Ball_Bearing_Mendel]Mendel на шарикоподшипниках

setarа каретка всё же лучше сделанна.
Может только крепление подшипников взять для стола.
ligor73

Сообщения: 30
Зарегистрирован: 09 июн 2012, 13:48
Откуда: Новосибирск
Skype: ligor731
ФИО: Бакулин Евгений

Re: Разработка Xкаретки конструкции "робофорум"

Сообщение setar » 25 янв 2013, 13:17

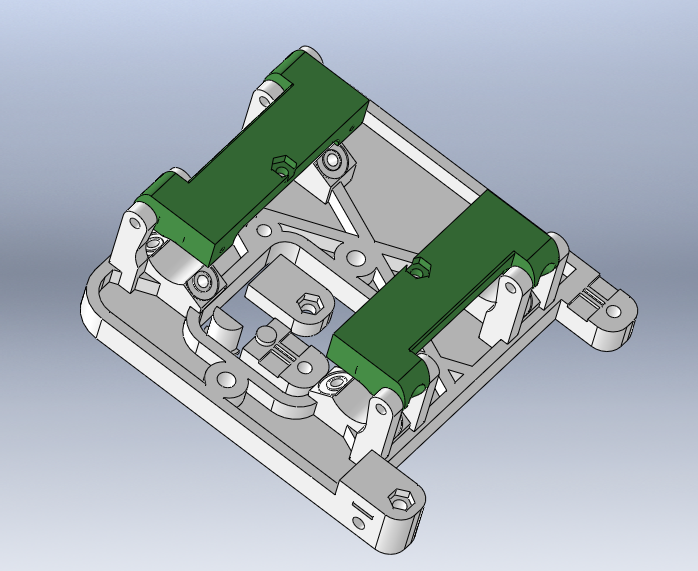

Выложил 5 версию каретки.
Крепления развернуты внутрь (чтобы в mendel90 не задевать за стенку)
немного изменил расположение подшипников

По случаю попробовал крепление подшипников не на болт а на шуруп 3x12 получилось удивительно хорошо - конус шурупа очень четко позиционирует внутреннюю обойму подшипника, получается жестко и без микро люфтов (болт m3 имеет внешний диаметр 2.8 - немного просажен размер)
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 10438
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Разработка Xкаретки конструкции "робофорум"

Сообщение war45 » 08 май 2013, 00:20

setar писал(а):Выложил 5 версию каретки.
Крепления развернуты внутрь (чтобы в mendel90 не задевать за стенку)
немного изменил расположение подшипников

По случаю попробовал крепление подшипников не на болт а на шуруп 3x12 получилось удивительно хорошо - конус шурупа очень четко позиционирует внутреннюю обойму подшипника, получается жестко и без микро люфтов (болт m3 имеет внешний диаметр 2.8 - немного просажен размер)


подскажите вариант охлаждения для такой каретки, который подойдет болт он)))) вариант с круговым обдувом подойдет?
war45

Сообщения: 44
Зарегистрирован: 23 янв 2013, 23:10
Откуда: Нижний Новгород
ФИО: Алексей Коршунов

Re: Разработка Xкаретки конструкции "робофорум"

Сообщение setar » 08 май 2013, 00:31

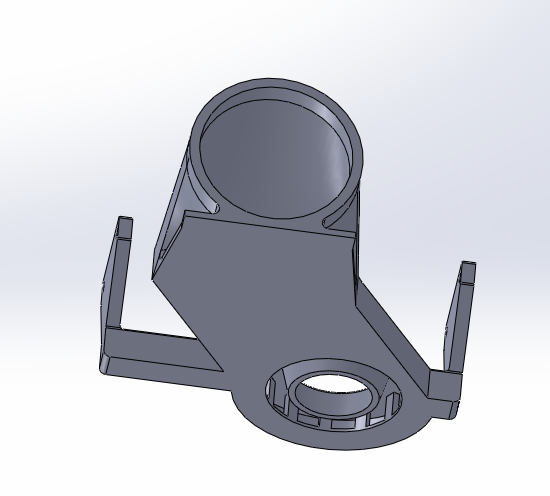

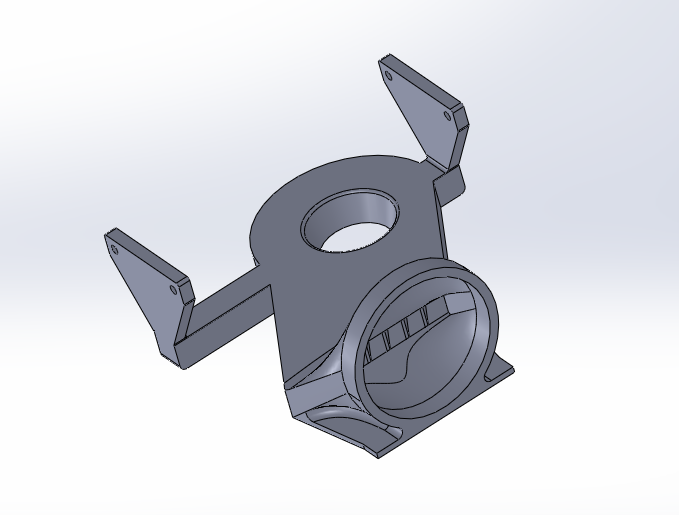

я пользуюсь кольцевым обдувом под пропеллер от интеловых фирменных куллеров для процессоров pentium
правда это вариант под прусу. для мендель 90 его нужно зеркально отразить по Y чтобы пропеллер был перед порталом
Вложения
база.SLDPRT
(1018.5 КиБ) Скачиваний: 113
Аватара пользователя
setar
Site Admin

Сообщения: 10438
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Разработка Xкаретки конструкции "робофорум"

Сообщение karabas2011 » 08 май 2013, 21:59

я свой кольцевой поконцовке разрезал и сделал "клешню". теперь он легко надевается и снимается одним щелчком.
Но спроектирован отвратно - сквозь него фигово дуется.
Последнее время печатаю без него(много деталей выставляю). Не люблю когда нихрена не видно.
karabas2011

Сообщения: 1599
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Разработка Xкаретки конструкции "робофорум"

Сообщение coder_perm » 09 авг 2013, 06:17

Когда думал над кареткой, была мысль о движении каретки за счет вращения вала. А теперь вот нашел и реализацию. http://www.thingiverse.com/thing:126537
Вся эта тема называется Threadless Ballscrew. Надо вновь эту мысль обдумать.
Последний раз редактировалось coder_perm 09 авг 2013, 08:47, всего редактировалось 1 раз.
Аватара пользователя
coder_perm

Сообщения: 185
Зарегистрирован: 11 авг 2009, 22:39
Откуда: Пермь
Skype: kudrin_anton
прог. языки: assembler

Re: Разработка Xкаретки конструкции "робофорум"

Сообщение Dmitry__ » 09 авг 2013, 06:22

Блин, почти как моя роликовинтовая передача :cry:
на подшипники юбку с профилем зуба винта, вал - винт
Аватара пользователя
Dmitry__

Сообщения: 7788
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Разработка Xкаретки конструкции "робофорум"

Сообщение Radus » 09 авг 2013, 19:26

coder_perm писал(а):Когда думал над кареткой, была мысль о движении каретки за счет вращения вала. А теперь вот нашел и реализацию. http://www.thingiverse.com/thing:126537
Вся эта тема называется Threadless Ballscrew. Надо вновь эту мысль обдумать.

А на больших скоростях оно не начнет проскальзывать и терять позицию ?
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Разработка Xкаретки конструкции "робофорум"

Сообщение icehardy » 04 сен 2013, 11:58

Radus писал(а):
coder_perm писал(а):Когда думал над кареткой, была мысль о движении каретки за счет вращения вала. А теперь вот нашел и реализацию. http://www.thingiverse.com/thing:126537
Вся эта тема называется Threadless Ballscrew. Надо вновь эту мысль обдумать.

А на больших скоростях оно не начнет проскальзывать и терять позицию ?

Проскальзывать Начнет, и тут правильно будет использовать энкодер от струйника для отслеживания позиции каретки, а привод вала сделать от коллекторного двигателя
но думаю и еще проблем повылазит, на мелких перемещениях особенно
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Разработка Xкаретки конструкции "робофорум"

Сообщение thekondrat » 21 окт 2013, 00:00

setar писал(а):не, вру
56 mm (для 8mm валов) и 58 mm (для 10mm валов)

Добавлено спустя 2 минуты 18 секунд:
бери из комплекта mendel90


Я так и не понял на какое расстояние между центрами валов рассчитана эта каретка?
Аватара пользователя
thekondrat

Сообщения: 78
Зарегистрирован: 13 авг 2013, 17:23

Re: Разработка Xкаретки конструкции "робофорум"

Сообщение setar » 22 окт 2013, 03:18

в солид модельке это переменная величина, устанавливаете нужное вам
Аватара пользователя
setar
Site Admin

Сообщения: 10438
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Разработка Xкаретки конструкции "робофорум"

Сообщение ursus » 24 апр 2015, 21:47

Приветствую. Подскажите возможно ли данную каретку поставить на прюшу 3? И еще как то можно поменять тип подшипников на 3х8х3 или 3х6х2.5(3х7х2.5 дороже раза в 2 и труднее найти)? Попытался я поковырять в солиде модель на эту тему, но моих знаний программы явно не достаточно для таких изменений. Заранее благодарю.
ZAV MAX Pro V1. ZAV mini.
ursus

Сообщения: 263
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил

Re: Разработка Xкаретки конструкции "робофорум"

Сообщение setar » 27 апр 2015, 10:53

там таблица параметров в явном виде
достаточно завестиновый профиль, в нем задать размер подшипника, расстояние между валами и диаметр направляющей
Аватара пользователя
setar
Site Admin

Сообщения: 10438
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
