Разработка Xкаретки конструкции "робофорум"

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Разработка Xкаретки конструкции "робофорум"

Сообщение guardauto » 18 май 2015, 10:44

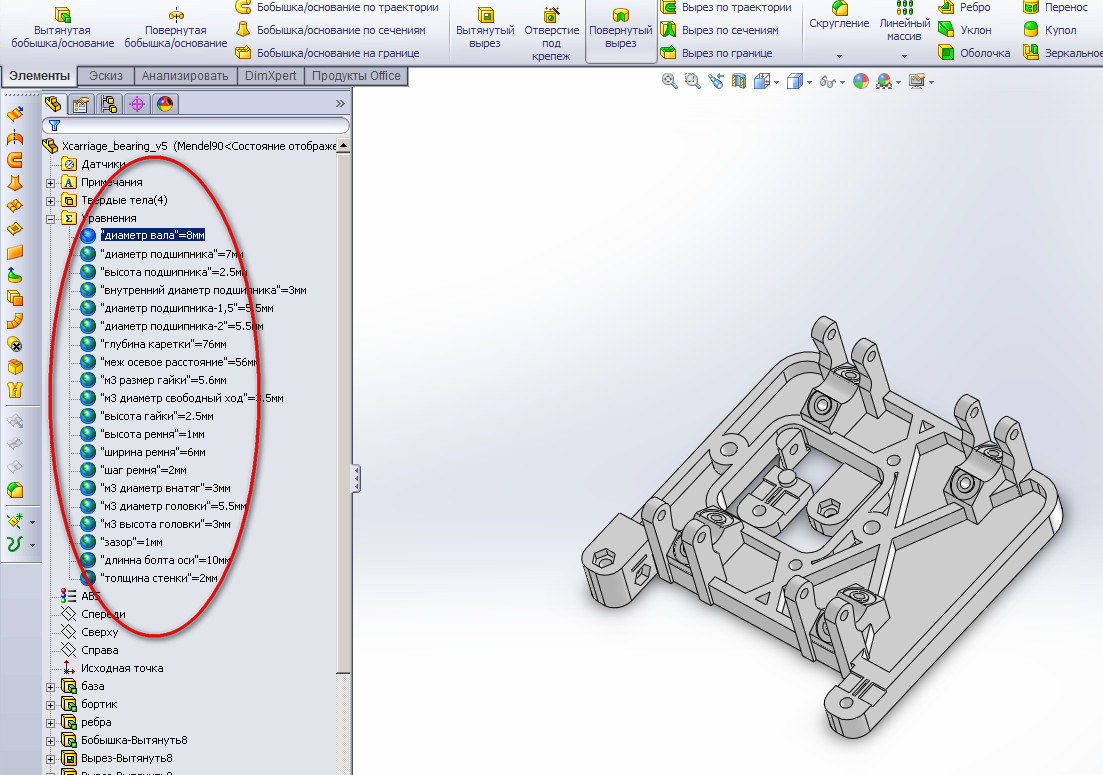

Уважаемый setar, Вы в этой теме писали, что проект каретки можно легко перерисовать под свой размер валов. О какой таблице Вы говорили? В solidworks во вкладке "уравнения" вижу основные размеры, но исправить ничего не могу.
У меня валы на 10мм, хочу под них распечатать каретку.
И еще вопрос, при заказе подшипников не досмотрел и купил 3x6x2.5. Насколько критично будет ставить диаметром 6мм вместо 7-ми?
Вложения
Mendel 90
Новополоцк, Беларусь
guardauto

Сообщения: 12
Зарегистрирован: 22 янв 2015, 10:43

Re: Разработка Xкаретки конструкции "робофорум"

Сообщение setar » 18 май 2015, 11:29

в модели не используются формулы, там профили под разные валы и расстояния между ними.
выберите ближайший похожий профиль и смело правьте нужные размеры в таблице-описании профиля
Аватара пользователя
setar
Site Admin

Сообщения: 10488
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Разработка Xкаретки конструкции "робофорум"

Сообщение guardauto » 18 май 2015, 12:19

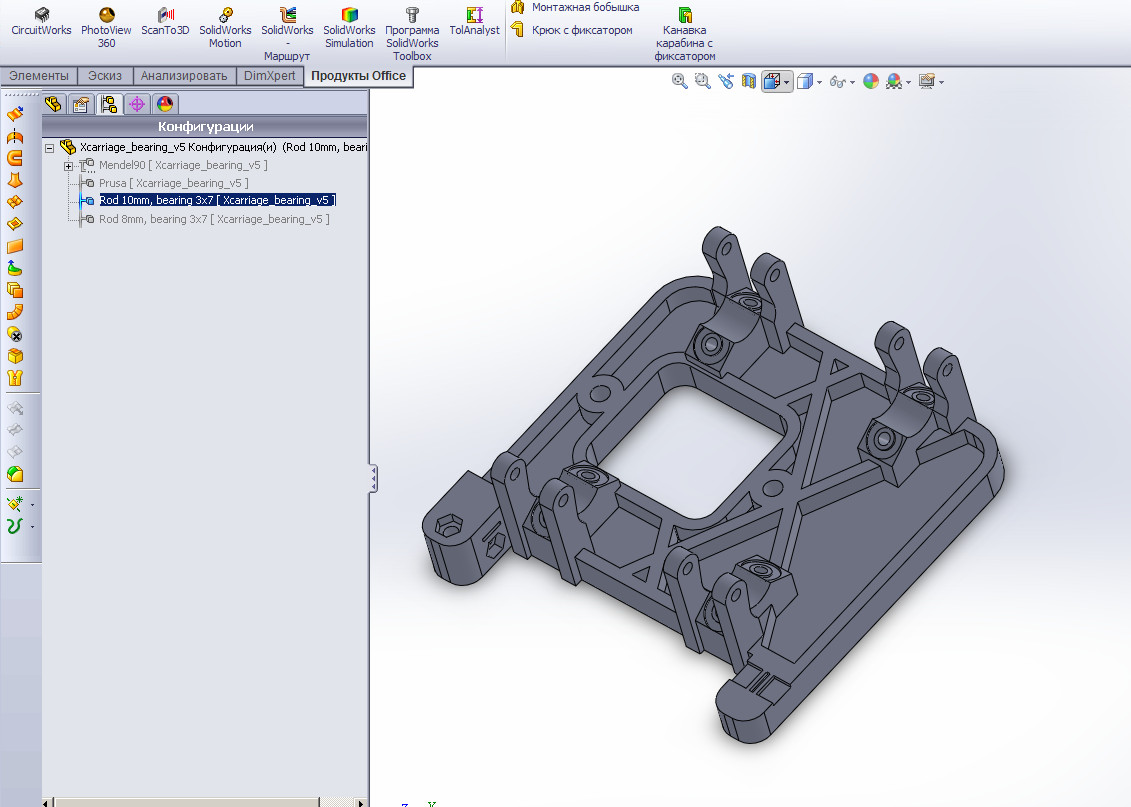

Я правильно нашел? Применяю нужную мне конфигурацию и проект перестраивается под новые размеры. Размер подщипников я так просто изменить не смогу, я так понимаю?
Вложения
Mendel 90
Новополоцк, Беларусь
guardauto

Сообщения: 12
Зарегистрирован: 22 янв 2015, 10:43

Re: Разработка Xкаретки конструкции "робофорум"

Сообщение setar » 18 май 2015, 17:05

все верно
я просто не рассчитывал модель на смену параметров по отдельности, а все группой по профилям.

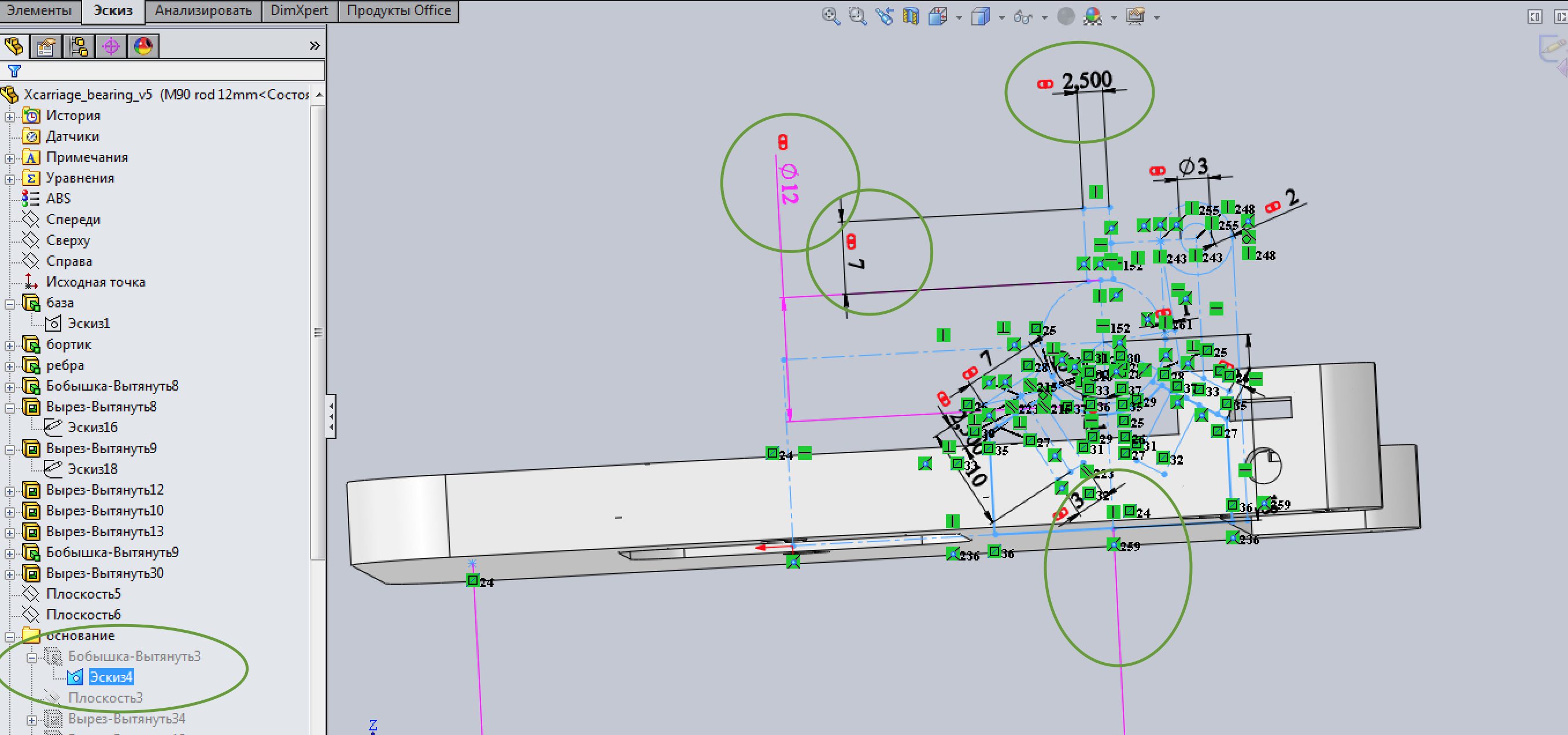

В то же время все параметры внутри одного профиля привязаны к формуле, и хоть ее из дерева объектов редактировать не дано, изменение этого параметра на чертеже изменяет связанный параметр повсюду.

в частности параметры подшипника повсюду берутся из чертежа который выделен на скриншоте
Вложения
Снимок экрана 2015-05-18 в 15.58.46.png
Аватара пользователя
setar
Site Admin

Сообщения: 10488
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Разработка Xкаретки конструкции "робофорум"

Сообщение Myp » 18 май 2015, 17:09

не знаю, обсуждалось или нет

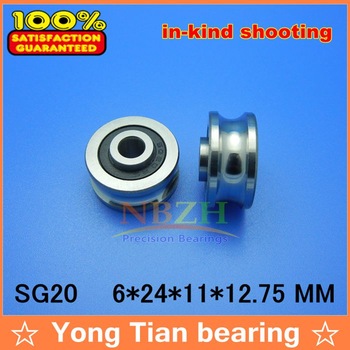

а будет ли смысл вместо обычных подшипников использовать подшипники с проточкой? например SG20

круглая проточка радиусом 4мм, как раз под вал 8 мм.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17571
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Разработка Xкаретки конструкции "робофорум"

Сообщение setar » 18 май 2015, 17:18

тут нужны мелкие подшипники, а на них проточки не бывает.
к тому же проточка эта скорее будет мешать если вдруг центр подшипника по каким либо причинам ушел от оси и точка касания не на геометрической половине цилиндра обоймы (например другая ширина шайбы подкладки).
Аватара пользователя
setar
Site Admin

Сообщения: 10488
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Разработка Xкаретки конструкции "робофорум"

Сообщение nikolai43 » 15 мар 2016, 10:50

Уважаемый setar, не могли бы вы сделать STL модель пятой версии каретки под 10мм валы для стандартного Mendel90?
nikolai43

Сообщения: 6
Зарегистрирован: 15 мар 2016, 09:31
ФИО: Соловьёв Николай Владимирович

Re: Разработка Xкаретки конструкции "робофорум"

Сообщение setar » 15 мар 2016, 20:51

в приложении
Вложения
Xcarriage_bearing_v5_fix_10mm.STL
(154.96 КиБ) Скачиваний: 100
Xcarriage_bearing_v5_10mm.STL
(469.22 КиБ) Скачиваний: 95
Аватара пользователя
setar
Site Admin

Сообщения: 10488
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Разработка Xкаретки конструкции "робофорум"

Сообщение nikolai43 » 16 мар 2016, 13:13

Спасибо!
nikolai43

Сообщения: 6
Зарегистрирован: 15 мар 2016, 09:31
ФИО: Соловьёв Николай Владимирович

Re: Разработка Xкаретки конструкции "робофорум"

Сообщение StArt » 16 мар 2016, 13:41

Присоединяюсь - setar спасибо! :beer:
Аватара пользователя
StArt

Сообщения: 138
Зарегистрирован: 08 июл 2008, 14:34
Откуда: г. Черноголовка
прог. языки: Verilog, С
ФИО: Саша

Re: Разработка Xкаретки конструкции "робофорум"

Сообщение expertykt » 12 май 2017, 06:22

По опыту прошедших лет:
- почему радиальный подшипник по валам не стал популярнее LM_UU и втулок?
- на осях с двумя направляющими чем рельсы лучше?
expertykt

Сообщения: 72
Зарегистрирован: 03 фев 2017, 09:36

Re: Разработка Xкаретки конструкции "робофорум"

Сообщение setar » 12 май 2017, 08:50

почему не стал? - стал
учитывая опыт прошедших лет, это лучшая конструкция на валах.
у нее только один минус, иногда решающий - она громоздка, во всем остальном очень хорошо себя показала.
я сразу с нее ушел на рельсы, ни один подшипник скольжения или шариковый типа LMXX... даже близко по качеству не стоит, особенно если делать на военных xUSSR подшипниках.

рельсы опять таки компактнее и жестче - я работаю на 12мм рельсе с 500мм свободным ходом без дополнительных ребер жесткости и конструктивов, это многого стоит
Аватара пользователя
setar
Site Admin

Сообщения: 10488
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Разработка Xкаретки конструкции "робофорум"

Сообщение ursus » 14 май 2017, 23:12

Аналогично, использую Х каретку на прюше на радиальных подшипниках. Ни люфтов, ни шума. Отлично работает. Ось Y пока вернул на линейные. Каретки под радиальные полопались, никак не дойдут руки нарисовать более прочные. Теперь вот тоже собираю второй принтер на рельсах.
ZAV MAX Pro V1. ZAV mini.
ursus

Сообщения: 264
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил
