Модели для печати 3D

Сообщение setar » 17 фев 2012, 19:41

Здесь выложены модели разных полезных предметов для печати на 3D принтере.
Особенность в том что модели в привычном для многих формате SolidWorks (другие исходники тоже возможны)
Обращаю внимание что здесь наши модели, не нужно копировать изделия с thingiverse.com


Концевики для микропереключателей МП7:


endstop_mk7.STL
(32.11 КиБ) Скачиваний: 333

endstop_mk7.SLDPRT
Концевики для микропереключателей МП7
(257 КиБ) Скачиваний: 220
Аватара пользователя
setar
Site Admin

Сообщения: 9478
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Модели для печати 3D

Сообщение setar » 21 фев 2012, 11:49

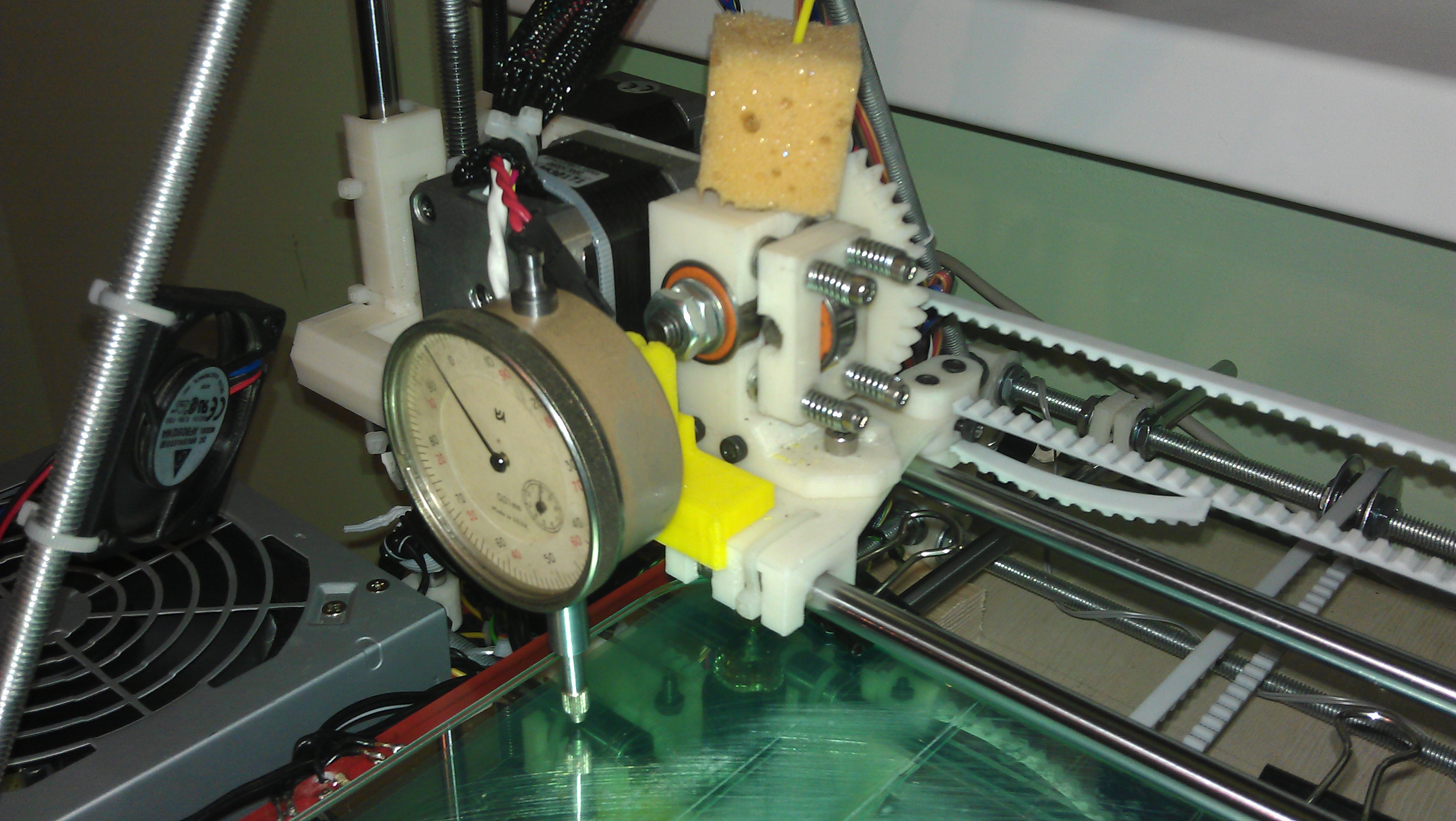

Держатель индикатора для точной установки высоты стола
Вложения
крепеж индикатора.STL
(152.72 КиБ) Скачиваний: 7767
крепеж индикатора.SLDPRT
(379 КиБ) Скачиваний: 222
Аватара пользователя
setar
Site Admin

Сообщения: 9478
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Модели для печати 3D

Сообщение setar » 02 мар 2012, 13:56

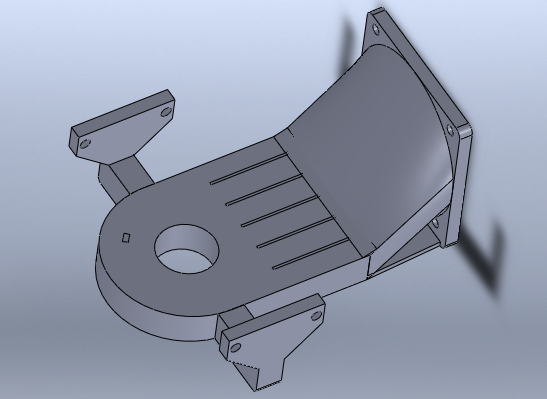

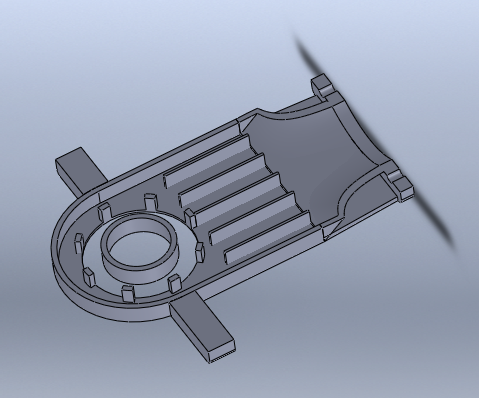

Крепеж кулера, под каретку с двойным креплением http://www.thingiverse.com/thing:15534
обращаю внимание, "крылья" крепления не по центру, не заню почему но у меня bowden extruder сдвинут от центра площадки крепления экструдера влево на 5 мм
Вложения
сопло_5.STL
(78.21 КиБ) Скачиваний: 277
сопло_5.SLDPRT
(241.5 КиБ) Скачиваний: 227
база_x_180.stl
(293.93 КиБ) Скачиваний: 248
база.SLDPRT
(678 КиБ) Скачиваний: 223
Аватара пользователя
setar
Site Admin

Сообщения: 9478
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Модели для печати 3D

Сообщение setar » 21 мар 2012, 23:59

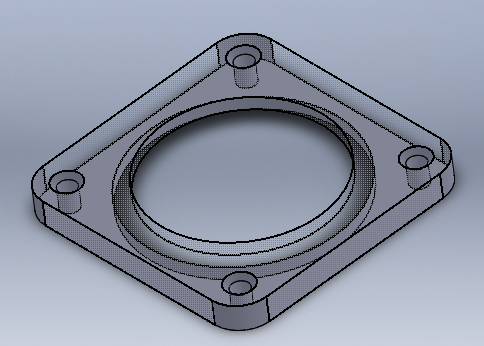

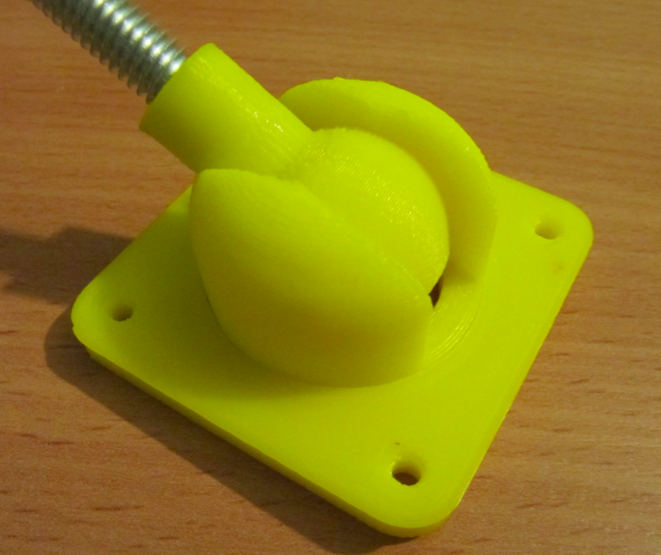

Шаровая опора 3 степени свободы.
Сторона основания 50 мм, шарик 12мм , шпилька M8 (резьбы в модели нет, посадка внатяг)
Проверено, работает. зазоры сделал 0.5 мм чтобы не париться с притиркой.
Использую для крепления подпорок дверц потолочных шкафов
Вложения
plat3_2.SLDPRT
(185 КиБ) Скачиваний: 247
plat3_1.SLDPRT
(291 КиБ) Скачиваний: 230
ends3.SLDPRT
(197 КиБ) Скачиваний: 233
Аватара пользователя
setar
Site Admin

Сообщения: 9478
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Модели для печати 3D

Сообщение setar » 06 июл 2012, 22:54

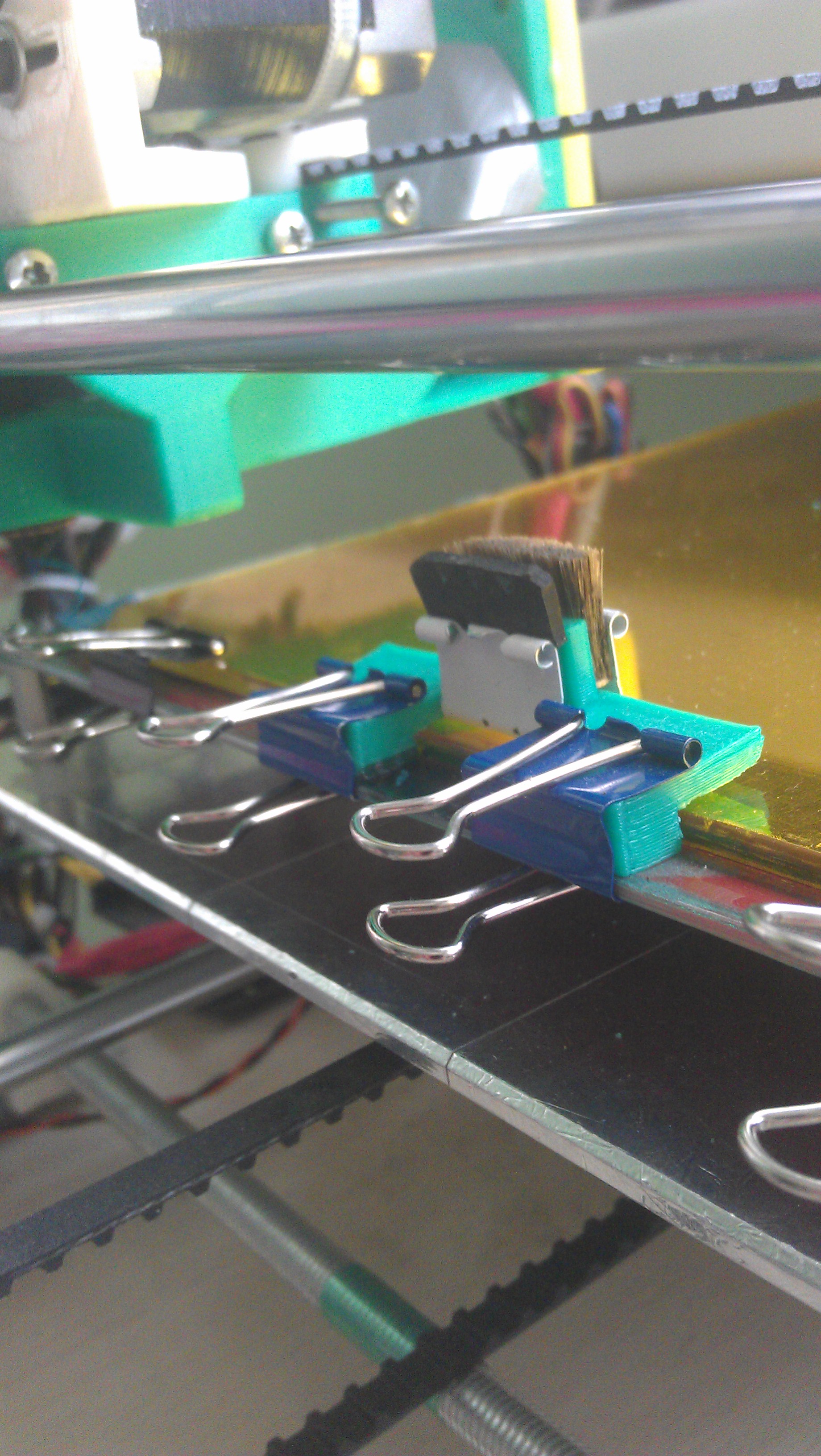

приспособа для авточистки головы перед печатью:

с одной стороны стоит щетка натуральной щетины с другой резина

идея в том чтобы разогретую голову через которую прогнали пару мм пластика перед печатью почистить об эту конструкцию резкими Z образными рывками

для чистки использую вот такой код который ставится в качестве стартового:
(центр щетки у меня расположен в X=100 Y=10 , на высоте 16 мм получаем зацеп в 2 мм со щёткой)
--- добавлено 30.09.12 ---
Если резинку и щетку заменить такими же по размеру отрезками силикона то эта конструкция станет самоочищаемой (на силикон пластик не липнет)

Код: Выделить всёРазвернуть
G28 ; home
G21 ; unit in mm
G92 E0 ; stop extruder
M82 ; use absolute distances
M140 S100 ; set bed temp
G1 F12000 ; do fast move
G1 Z10 ; go up
M109 S220 ; pre heat
G1 E 5 ; extrude for cleaning
G1 X90 Z16 ; start cleaning
G1 Y20
G1 X95 Y0
G1 Y20
G1 X100 Y0
G1 Y20
G1 X105 Y0
G1 Y20
G1 X110 Y0
G1 Y100 ; stop cleaning
Вложения
cleaner.STL
(4.38 КиБ) Скачиваний: 193
cleaner.SLDPRT
(204 КиБ) Скачиваний: 193
2012-07-01 20.09.12.jpg
Аватара пользователя
setar
Site Admin

Сообщения: 9478
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Модели для печати 3D

Сообщение setar » 08 авг 2012, 11:34

--- добавлено по результатам опыта ---
это был концепт, не очень удачный, рекомендую использовать блоки из трех подшипников по самоцентрующейся схеме
пример ниже в виде каретки X
--------------------------------------

напечатал линейную каретку перемещения (линейный подшипник на вал 8мм) на базе восьми мелких подшипников качения (6x3x2.5 мм)
по качеству получилось лучше чем в китайских LM8UU
люфта нет вообще (ничего не подпружинивается !), что чувствуется по отсутствию осевого вращения
легкость перемещния такова что собственный вес ее страгивает при 15-20 град наклоне

конструктив разборный из двух одинаковых элементов закрепленных зеркально.
буду делать впредь конструкции на таком элементе - дешевле и качественнее

на фотках видна небольшая ступенька в 0.5 мм образовавшаяся при сборке "по месту", идея делать конструктив из двух половинок была правильной
печатал максимально быстро, толстым слоем в 0.3мм






видео:
Вложения
линейная_каретка.SLDPRT
(388.5 КиБ) Скачиваний: 295
Аватара пользователя
setar
Site Admin

Сообщения: 9478
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Модели для печати 3D

Сообщение boez » 08 авг 2012, 12:54

А почем сами мелкие подшипнички? По инету продаются или в оффлайне брал?
boez

Сообщения: 1980
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Модели для печати 3D

Сообщение setar » 08 авг 2012, 13:12

тут и брал :) по 5 руб штука forum29/topic10216.html
P.S. тему нашел и усомнился в размерах (в теме 3x7мм а у меня вроде 3x6 )
в любом случае изменить модель не проблема
Аватара пользователя
setar
Site Admin

Сообщения: 9478
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Модели для печати 3D

Сообщение setar » 19 авг 2012, 06:06

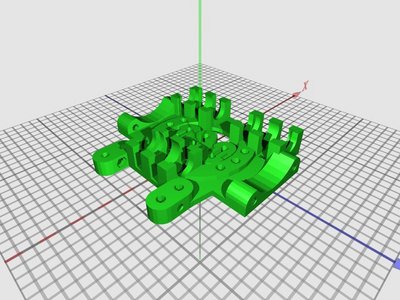

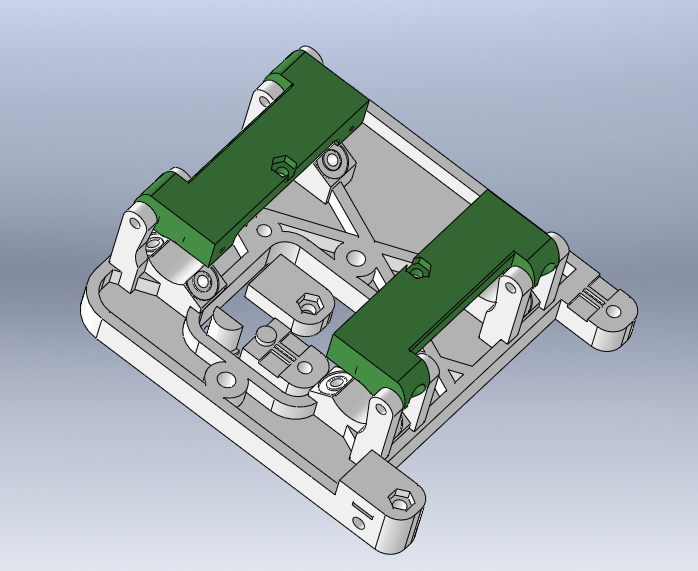

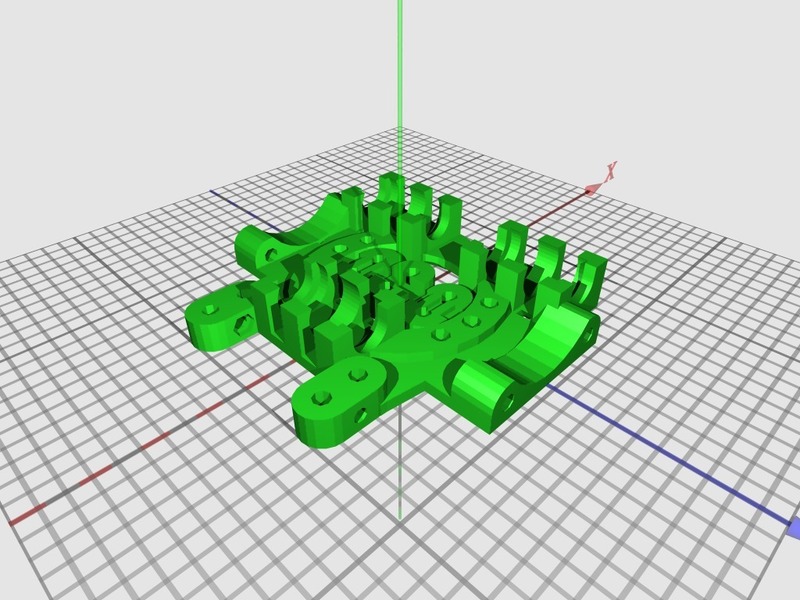

X каретка для mendel90,mendel prusa, на базе подшипников качения.
сделано как замена стандартной каретке на базе конструктива mendel90
съёмная, можно одевать без демонтажа направляющих.

обсуждение, разработка

Модель (v2, SolidWorks11):
Модель содержит размеры в двух конфигурациях: 8mm и 10mm (размеры вала и подшипников выведены переменными, меняются просто)

BOM (перечень материалов):
подшипник 3x7x2.5 - 9шт
болт с цилиндтической головкой под шестигранник M3x10 - 9шт
болт M3x20 - 3шт
болт M3x30 - 2шт
каретка Xcarriage_bearing_v2 - 1шт
фиксатор двойной Xcarriage_bearing_v2_fix_dual - 1шт
фиксатор одиночный Xcarriage_bearing_v2_fix - 1шт

подшипники брал тут: forum29/topic10216.html

P.S. пока не делал крепление кулера
--- добавлено 12.11.12 ---
Приложил файл проекта V4 (включая STL для 8мм валов )

Изменения: исправлены недочеты, вместо 3 блоков крепления используется 4 (так каретка жестче)
P.S. сам в данный момент на протяжении полутора месяцев работаю на такой каретке - полет нормальный :)

--- добавлено 25.01.13 ---
версия 5 каретки: крепление повернуто внутрь чтобы не задевать за раму в mendel90
x-carriage v5.zip
(2.68 МиБ) Скачиваний: 0

Аватара пользователя
setar
Site Admin

Сообщения: 9478
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Модели для печати 3D

Сообщение pacutu » 19 авг 2012, 19:29

я почему-то по другому представлял себе подшипник 3 на 3. с другим расположением подшипников.
три подшипника на одной плоскости, 2 с одной стороны вала, 3й с другой, и прижимает вал посередине от 2х противоположных.
и точно также, но развернуто на 90 градусов по оси вала.
вот так как то:
Код: Выделить всёРазвернуть
вид сбоку     вид на торец вала
  О       О            ||
--=---=---=--        = o  =
      О                ||

вид с верху
      О
--=---=---=--
  О       О


--- это вал.
о вал вид с торца
О  подшипники вид сбоку
= и ||  подшипники вид сверху и другого бока

сорри за такой "чертёж", лениво было рисовать в чем-то еще.

из плюсов, подвижное крепление, зажим, можно делать только на 2х подшипниках, тех которые прижимают вал к другим.

кстате, setar, давно хотел спросить, в какой программа "рисуете" и из какой это кавайные рисунки-чертёжики?
pacutu

Сообщения: 116
Зарегистрирован: 16 июл 2012, 17:45

Re: Модели для печати 3D

Сообщение setar » 19 авг 2012, 21:21

я проектирую в SolidWorks и оттуда же делаю скриншоты.
Указанный выми вариант подшипников тоже возможен, но он более капризен к линейности плоскости на которой закреплены пара подшипников из одной линии, это особенно критично в данном случае (пара параллельных валов).
Мой же вариант самоцентруемый, перекос каретки хоть винтом позволит всем подшипникам одинаково прижиматься к валам и продолжать движение без перекоса прижима.

Добавлено спустя 6 минут 4 секунды:
кроме того в вашем варианте для крепления на двух валах нужно 12 подшипников :)
Аватара пользователя
setar
Site Admin

Сообщения: 9478
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Модели для печати 3D

Сообщение pacutu » 19 авг 2012, 23:02

setar писал(а):кроме того в вашем варианте для крепления на двух валах нужно 12 подшипников :)

ну не обязательно 12, можно же упростить. собственно второй вал нужен, для того чтобы каретка не вращалась по оси первого вала. можно на втором валу делать или как у вас, 3 подшипника, или еще упростить до 2х.

думаю 8 подшипников на 2 вала и 1 каретку это минимум, 6 на один вал, 2 на второй.(могу конечно ошибаться)
pacutu

Сообщения: 116
Зарегистрирован: 16 июл 2012, 17:45

Re: Модели для печати 3D

Сообщение setar » 28 авг 2012, 16:04

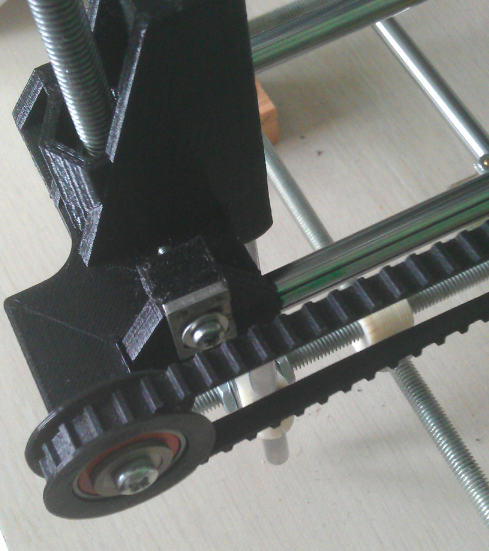

Обратил внимание что при стандартной сборке ведомого подшипника на осях, периодически ремень начинает тереться о ограничительную шайбу, тем самым повышая нагрузку на шаговик и на высоких скоростях печати возможны пропуски шагов.
вот такие щечки на подшипник помогут вообще избавиться от трения:
(печатать две половинки, собирается на подшипнике 608 внатяг)

608_guide.SLDPRT
(137 КиБ) Скачиваний: 228

608_guide.STL
(32.89 КиБ) Скачиваний: 318



P.S. Обратите внимание на дополнительную шайбу прижима крепления оси (это крепеж из комплекта Mendel90), у меня прижим оси был недостаточен и при натяжении ремня проявлялось перемещение вдоль оси (насаживание на ось )
Аватара пользователя
setar
Site Admin

Сообщения: 9478
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Модели для печати 3D

Сообщение scanvs » 03 сен 2012, 18:34

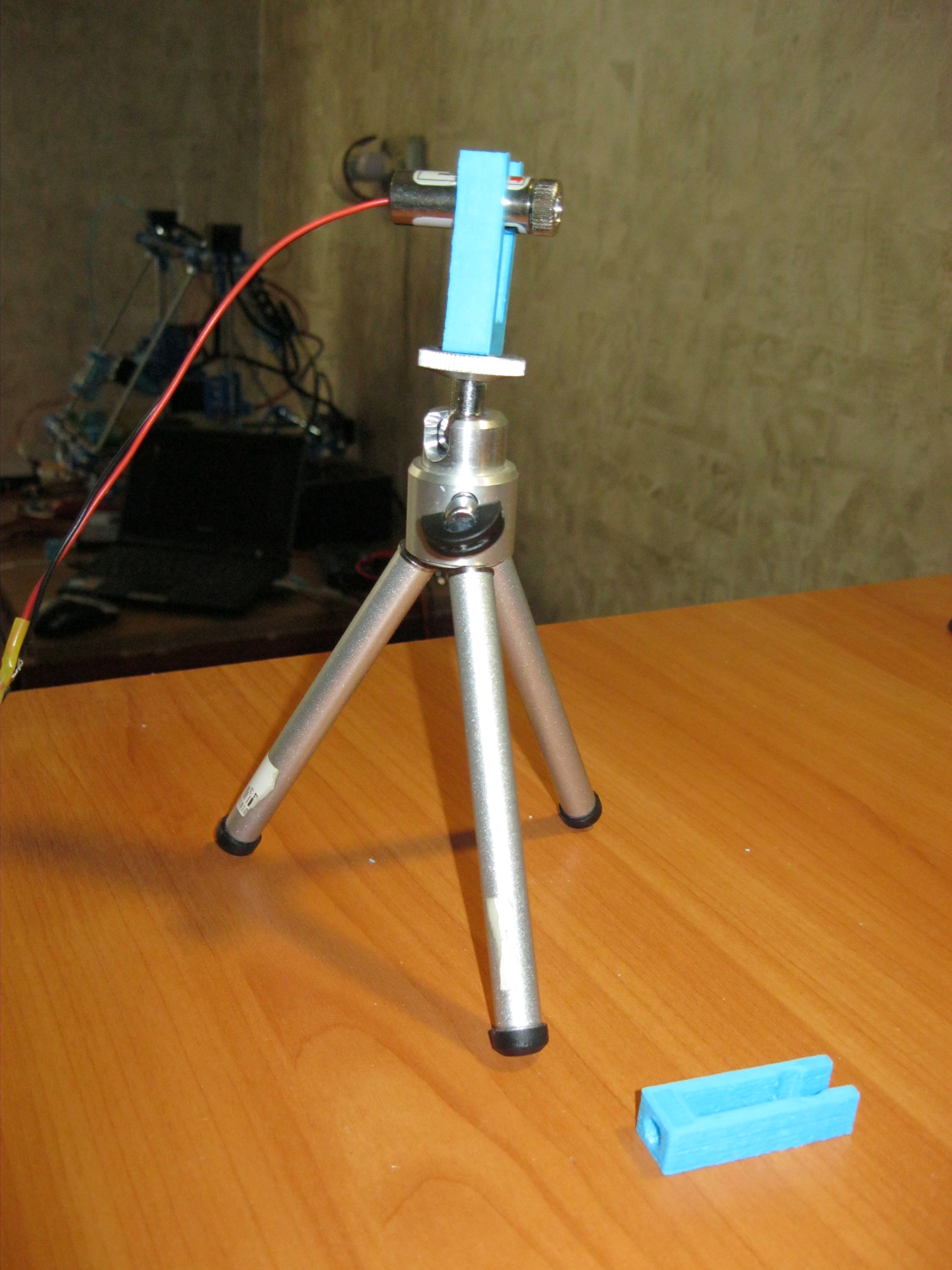

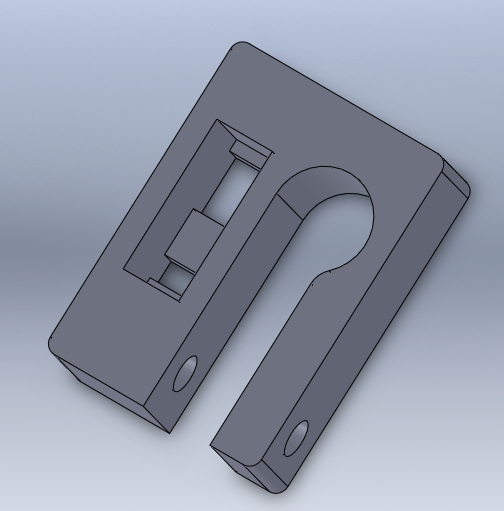

Крепеж на штатив для разных устройств. Моя первая деталь. Думал покупать фотострубцину за 700 руб.
Размер: 40*18*10мм.
Файл почему-то огромный получился.
Вложения
zagim_Component2_1.stl
(8.52 МиБ) Скачиваний: 219
Аватара пользователя
scanvs

Сообщения: 106
Зарегистрирован: 30 июн 2012, 22:27
Откуда: Тамбов
ФИО: Александр

Re: Модели для печати 3D

Сообщение setar » 03 сен 2012, 19:06

а исходники есть ?
интересно тем кто захочет поменять размеры
Аватара пользователя
setar
Site Admin

Сообщения: 9478
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
