Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение Акелла » 11 июл 2014, 13:59

sezam писал(а):Температуру придется увеличить, т.к. на крышке видны бороздки от недостаточного кол-ва пластика. Поставлю 230.
Вазу печатал с какой толщиной стенок и при каком заполнении?

3 периметра, 0% заполнение и верхние периметры 0 иначе она и крышку вазе напечатает.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение MAD_Deimon » 11 июл 2014, 18:09

sezam писал(а):Температуру придется увеличить, т.к. на крышке видны бороздки от недостаточного кол-ва пластика. Поставлю 230.
Вазу печатал с какой толщиной стенок и при каком заполнении?

Если сопло 0.3мм, то при слое 0.25мм будет слабое межслойное склеивание.
Вообще, из опыта, толщина слоя не должна превышать половины диаметра сопла.
Попробуйте печать со слоем, хотя-бы 0.2.
Какой фирмы используете пластик?
Всё для 3D печати
Напечатаю для вас любые детальки. :) Заходите в гости, все покажу и расскажу по 3D печати.
Аватара пользователя
MAD_Deimon

Сообщения: 125
Зарегистрирован: 28 авг 2013, 16:30
Откуда: Москва, Краснопресненская
ФИО: Дмитрий

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение sezam » 11 июл 2014, 18:45

К сожалению пока не могу ответить на вопрос о пластике, т.к. покупал уже давно и из Гонконга. Объявление уже давно снято.
Буду пробовать с такими данными:
все слои 0,2
экструдер 230 град
стол 110 град (на расплаве АБС)
остальные параметры пока не трогаю
Printer: RepRap Prusa Mendel i2
Host: Repetier-Host
Slicer: Slic3r v.9
Filament: ABS - 1.75 mm
Nozzle: 0,3 mm
3d tools: SketchUp
sezam

Сообщения: 18
Зарегистрирован: 17 май 2013, 15:04
Откуда: Ростов-на-Дону
Skype: sezon-don
прог. языки: Delphi, PHP, изучаю C

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение sezam » 15 июл 2014, 06:54

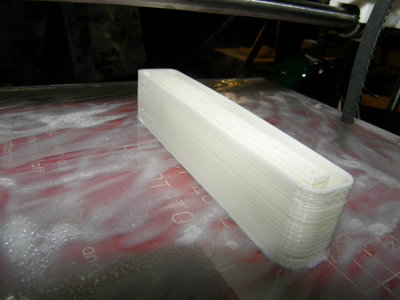

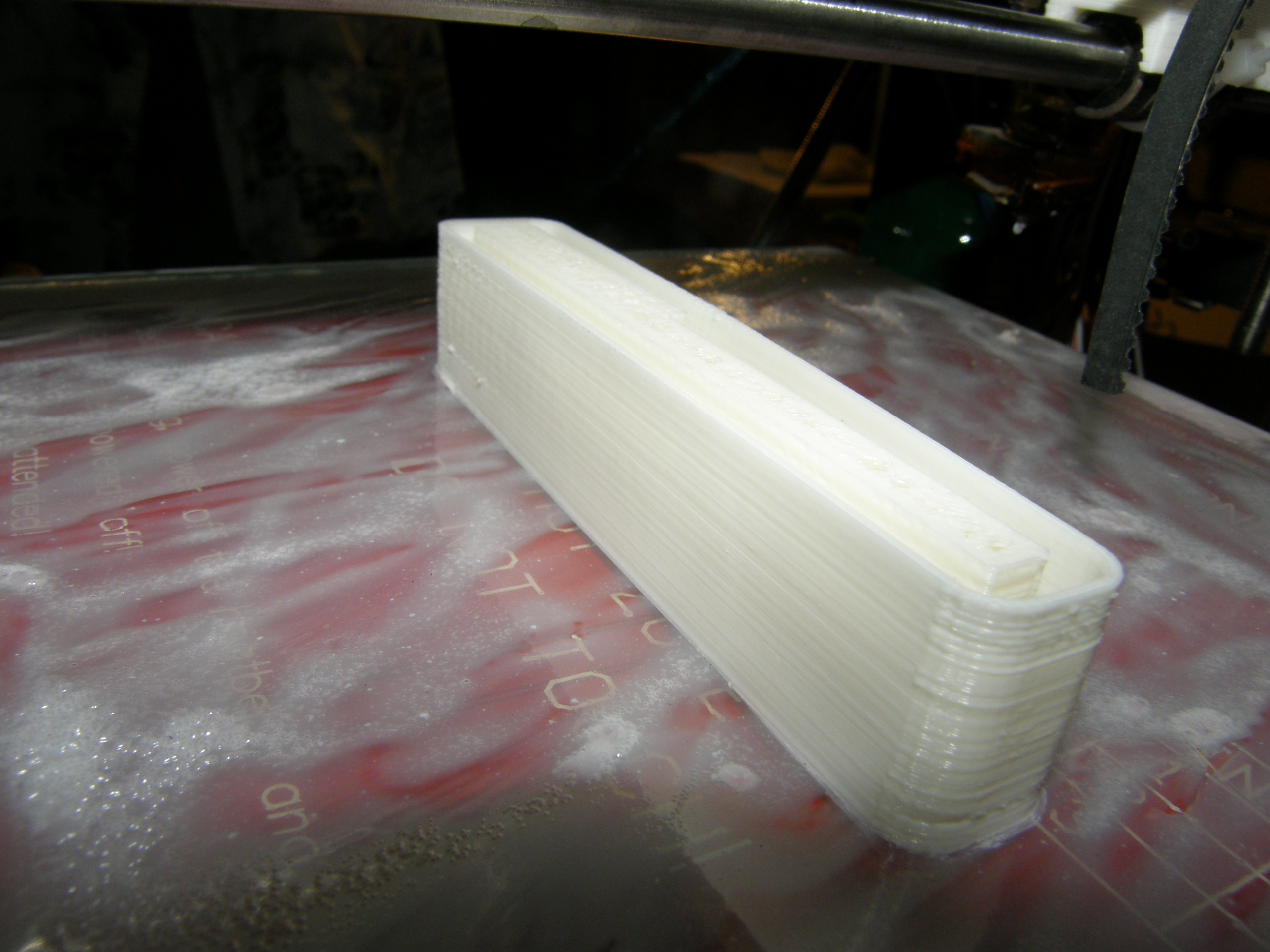

Фух, вчера отпечатал ...
Выставленная температура экструдера 230 град. Стол прогрет до 110 град (пришлось ждать 30 мин). Толщина слоев 0,2 мм. Печатал с внешней защитой в виде окантовки предмета на расстоянии 3 мм. Исключил сквозняки.
В итоге модель стала прочнее и, самое главное, устранилась проблема номер один - деламинация.

Выявились огрехи в печати (на фото видно).

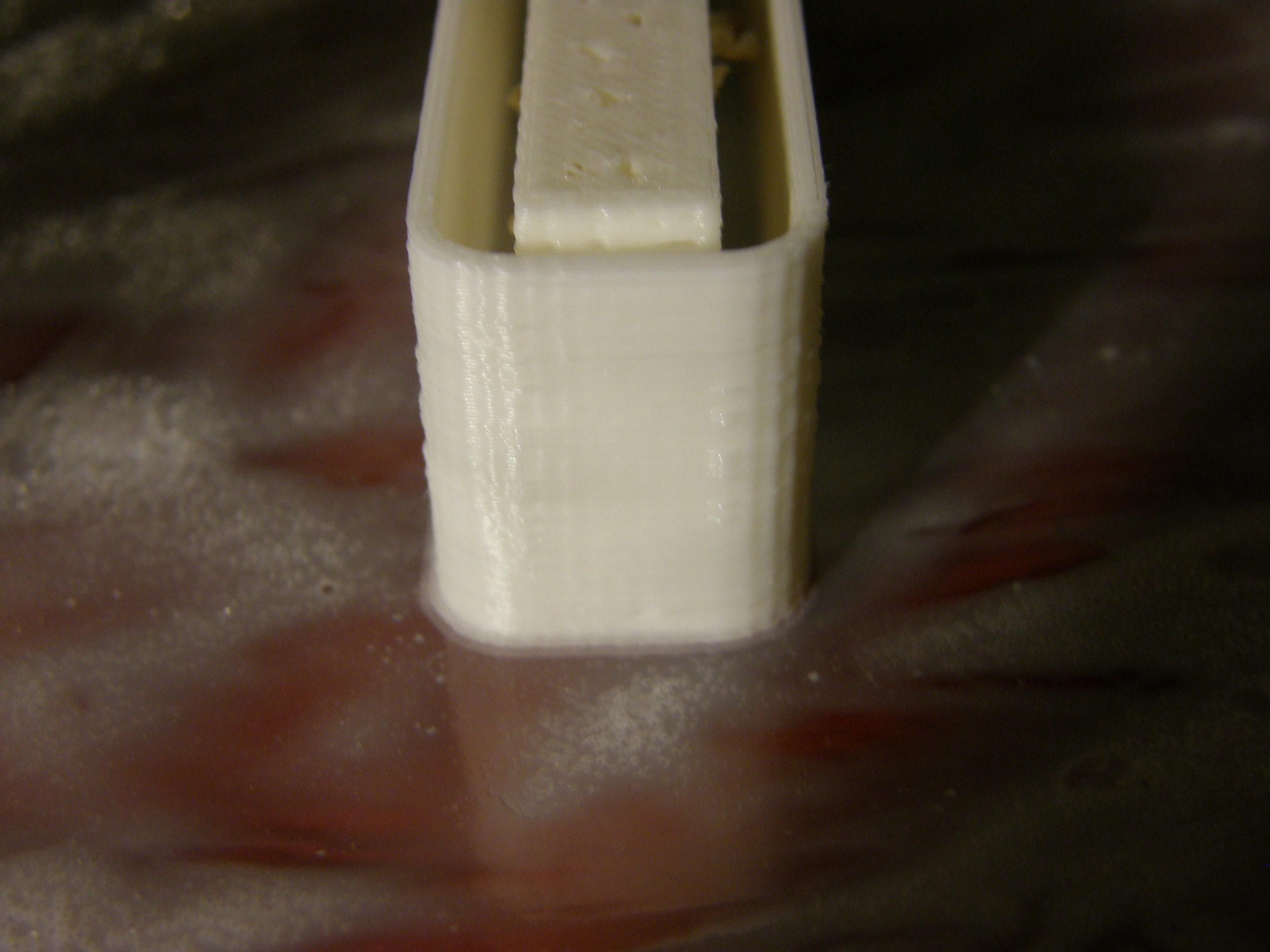

1. Внешняя защита в три контура отпечатана отлично, но в 5% видны пропуски материала.

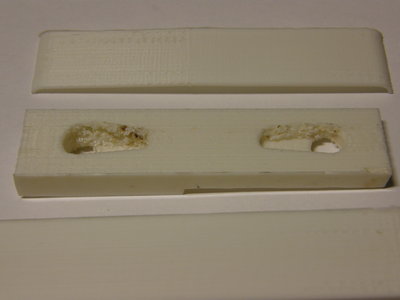

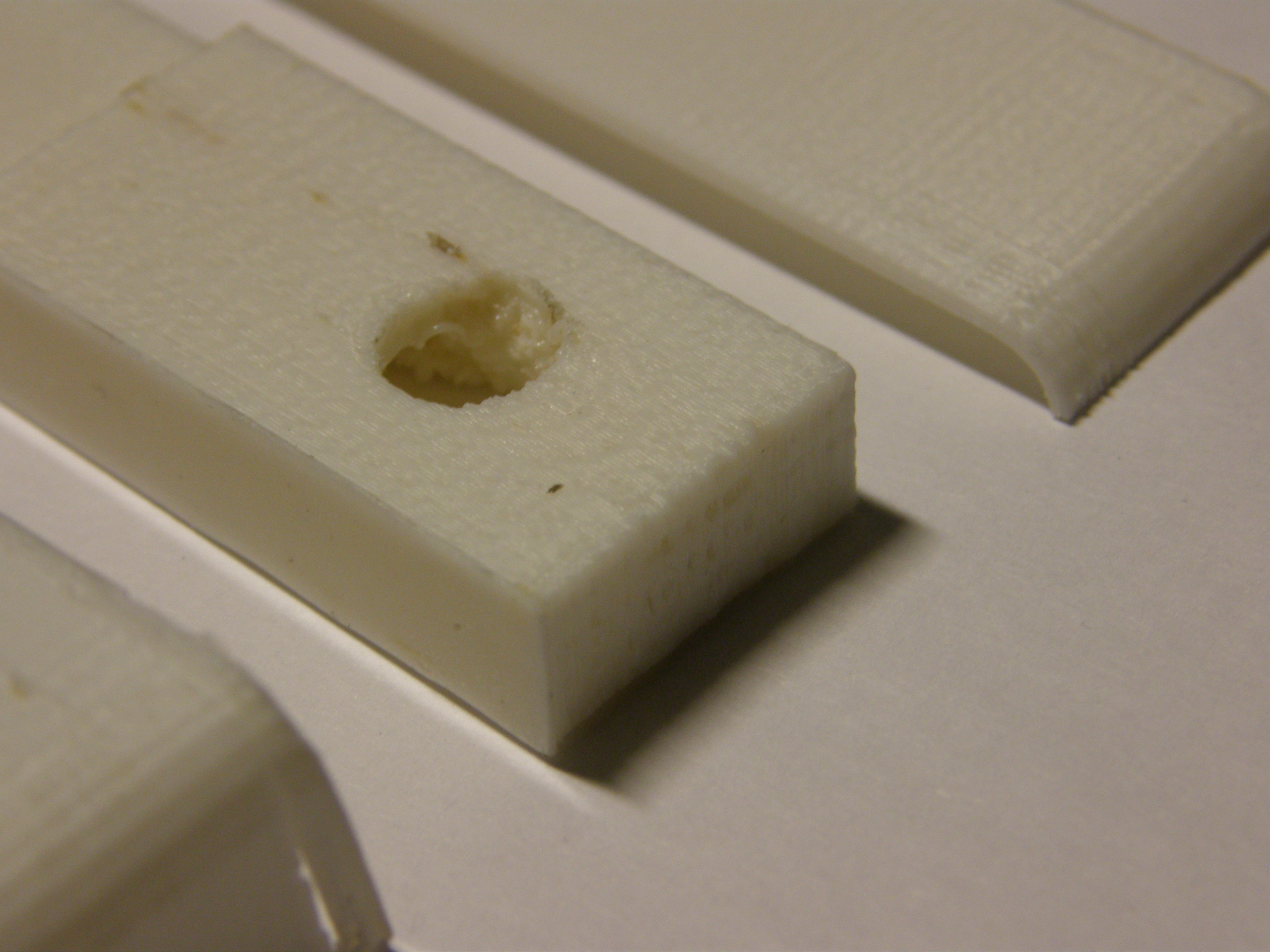

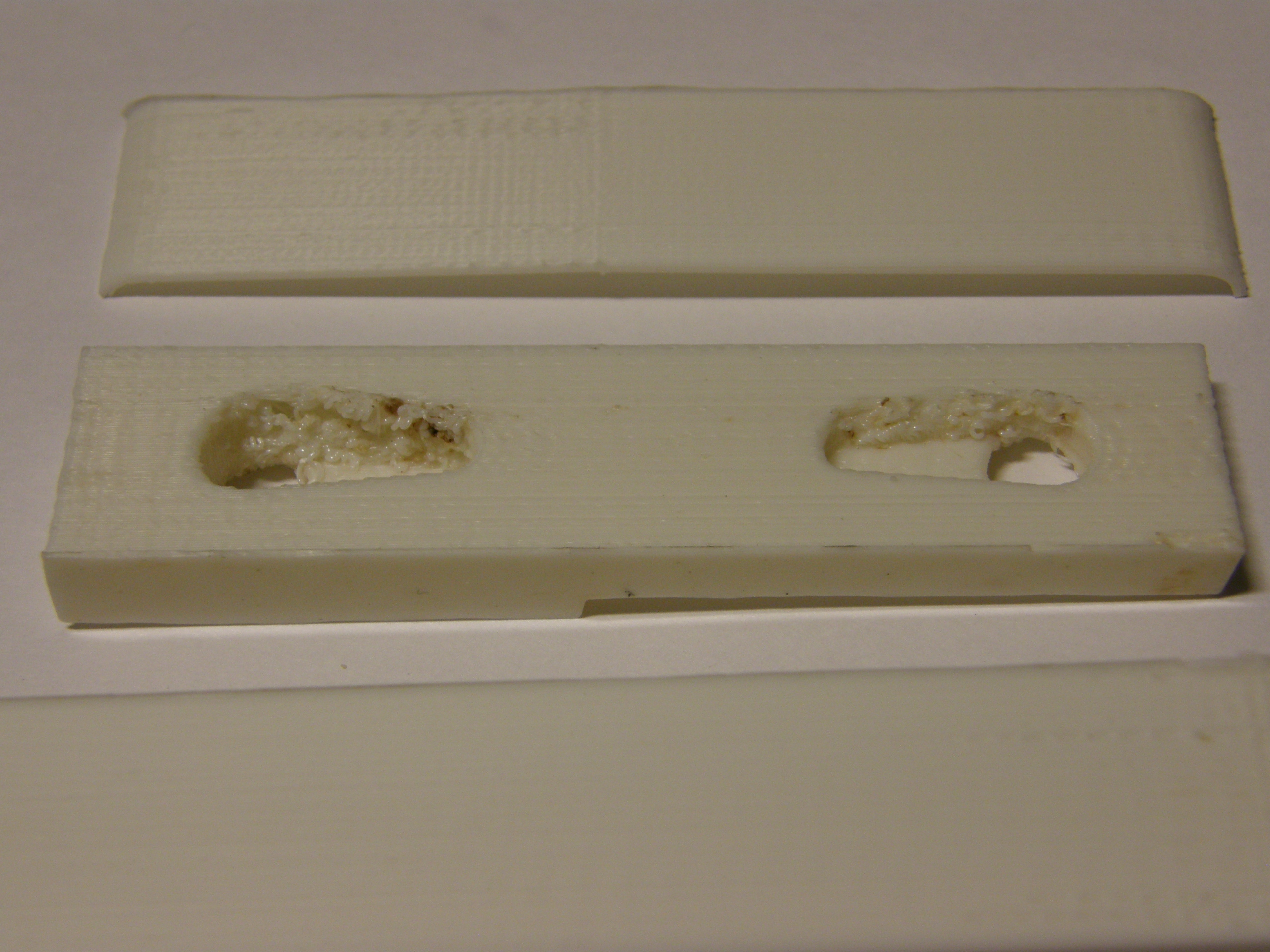

2. При печати отверстий, при их закрытии, большая часть материала скатывается в комочки неправильной формы. Как с этим бороться кроме удаления с помощью дремеля?
3. Верхняя крышка с большим пропуском материала.

Как вариант, могу предположить, в 1 и 3 случае - ускорить скорость экструзии (у меня стоит 1), однако, это повлияет на контур и п.2.
По 2-му пункту - использовать поддержку, но сомневаюсь, что на таком расстоянии она может помочь (диаметр отверстия 7 мм, общая длина 20 мм). И ее тяжело будет убрать.

Ваше мнение по качеству?
Что можно улучшить и как?

Форум читал, но там много тонкостей и нюансов. Может уже пришли к более-менее оптимальному варианту?
Вложения
Printer: RepRap Prusa Mendel i2
Host: Repetier-Host
Slicer: Slic3r v.9
Filament: ABS - 1.75 mm
Nozzle: 0,3 mm
3d tools: SketchUp
sezam

Сообщения: 18
Зарегистрирован: 17 май 2013, 15:04
Откуда: Ростов-на-Дону
Skype: sezon-don
прог. языки: Delphi, PHP, изучаю C

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение a.stuliy » 15 июл 2014, 07:33

У меня стол медленно нагревается из-за 6мм борсиликатного стекла. Выяснилось, что если накрыть чтол бумажным полотенцем, то нагрев происходит в два раза быстрее.
a.stuliy

Сообщения: 46
Зарегистрирован: 14 май 2014, 06:56

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение Dimitri » 15 июл 2014, 10:35

sezam писал(а):Фух, вчера отпечатал ...

Что можно улучшить и как?

Форум читал, но там много тонкостей и нюансов. Может уже пришли к более-менее оптимальному варианту?

Такие вопросы лучше задавать здесь ну или тут. В вашем случае поможет обдув, или изменить положение детали (для п2) и изменить скорость печати верхних слоев или увеличить их количество(для п3).
Дорогу осилит идущий.
Аватара пользователя
Dimitri

Сообщения: 144
Зарегистрирован: 26 ноя 2008, 16:44
Откуда: Москва
Skype: wayfarerdimitri
прог. языки: VC++, немного asm, php, jScript,XSLT,LUA

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение zeroz » 15 июл 2014, 11:12

sezam писал(а):Фух, вчера отпечатал ...

по 1 и 3 пунктам - мне помогла калибровка экструдера. (мало выдавливал, поэтому были пропуски)
prusa i2, ramps 1.4, abs 1.75 / 0.3mm
zeroz

Сообщения: 80
Зарегистрирован: 07 май 2014, 14:49
Откуда: Воронеж
прог. языки: java
ФИО: Сергей Владимирович

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение Spyer » 19 окт 2014, 21:30

Добрый день!

Подскажите если кто знает, как определить у шарового двигателя 42BYGHW609 http://ru.wantmotor.com/ProductsView.as ... =75&sid=80 где A1, B1, A2, B2
а то на угад боязно спилить что-нибудь


Также подскажите какое ПО установить на комп для проверки двигателей, ну или всей электроники?

Заранее спасибо.
Spyer

Сообщения: 8
Зарегистрирован: 01 авг 2014, 11:56

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение Vovich70 » 19 окт 2014, 22:35

Ну так там по ссылке даже есть разводка катушек.А так писалось тут про движки уже сотню раз.
Тестером находим концы одной и второй обмотки.А потом после подключения,если не крутит,меняем местами провода от одной из обмоток.
Отдельная программа как-бы и не нужна.Можно сразу прошить мегу под принтер,отключить контроль нагрева и хоть по одному движку подключать.
А из репитера перемещение задавать.
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение porex » 20 окт 2014, 11:18

Spyer писал(а):Подскажите если кто знает, как определить у шарового двигателя 42BYGHW609 http://ru.wantmotor.com/ProductsView.as ... =75&sid=80 где A1, B1, A2, B2
а то на угад боязно спилить что-нибудь

Если электроника RAMPS, то последовательность проводов: синий->красный->зеленый->черный. Синий должен быть первым пином(возле буквы оси).
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону
