Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение ales2k » 07 июл 2014, 17:58

Стал владельцем комплекта HEACENT 3DP02 http://ru.aliexpress.com/item/Free-ship ... 54684.html не сочтите за рекламу. На сборку ушла суббота.
В процессе выяснились особенности комплекта:
1 http://www.youtube.com/watch?v=8NsiqF8JEcI Также согнута пара резьбовых шпилек
2 Пластик напечатан с сильным расслоением и деламинацией.
3 Комплектная melzi собрана не по схеме, с подменой резисторов на термисторах.
4 Прошивка не стандартная. После перепрошивки Мерлином отказали термистры, даже ручной калибровке не поддавались. пришлось перепаивать схему приводя ее к той что указана reprap.org, после этого заработало.
5 Термисторы 100к не то что не из таблицы а точность вообще значительно хуже заказанных потом отдельно.
Продавец положил в комплект голову для 3мм пластика, вместо 1,75 - за что будет наказан финансово.
Тем не менее комплект собрался. Печатает без огрехов 100мм в сек по XY 20мм/с подает экструдер на 1,75 пластике.
После 3 недель работы принтра растянулись ремни - 2 раза уже подтягивал и калибровал...
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение sezam » 09 июл 2014, 23:03

Печатаю уже давно, уже пол года. Бухта пластика (1 кг) ещё полностью не истрачена. Менял в экструдере только один раз и до сих пор не ломалась.
Температуру экструдера менял в широком диапазоне от 250 до 200 градусов.
Подскажите, а в термобоксе какая должна быть температура?
Грешу на быстрое охлаждение, хотя может и нужно использовать охлаждение, только поток обдува надо увеличить в несколько раз (у меня стандартный вентилятор диаметром 50 мм)?
Пластик из Японии.
Printer: RepRap Prusa Mendel i2
Host: Repetier-Host
Slicer: Slic3r v.9
Filament: ABS - 1.75 mm
Nozzle: 0,3 mm
3d tools: SketchUp
sezam

Сообщения: 18
Зарегистрирован: 17 май 2013, 15:04
Откуда: Ростов-на-Дону
Skype: sezon-don
прог. языки: Delphi, PHP, изучаю C

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение sezam » 10 июл 2014, 12:49

Долго думал из-за чего такое может происходить. Делать короб и при печати держать постоянную температуру - это не выход, т.к., например, печатать буду с температурой сопла в 220 градусов и при этом температура в коробе будет 60 градусов, тогда после завершения печати и вытаскивания детали та может начать трескаться от перепада температур. Даже постепенное охлаждение может не помочь.
Остановился на варианте SETAR'а, а именно - установка большого кулера для охлаждения. Суть такая. После печати первого слоя включить вентилятор на полную и продолжить печать уже под обдувом. хз, но думаю должно получиться.
Printer: RepRap Prusa Mendel i2
Host: Repetier-Host
Slicer: Slic3r v.9
Filament: ABS - 1.75 mm
Nozzle: 0,3 mm
3d tools: SketchUp
sezam

Сообщения: 18
Зарегистрирован: 17 май 2013, 15:04
Откуда: Ростов-на-Дону
Skype: sezon-don
прог. языки: Delphi, PHP, изучаю C

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение karabas2011 » 10 июл 2014, 19:31

sezam писал(а):Долго думал из-за чего такое может происходить. Делать короб и при печати держать постоянную температуру - это не выход, т.к., например, печатать буду с температурой сопла в 220 градусов и при этом температура в коробе будет 60 градусов, тогда после завершения печати и вытаскивания детали та может начать трескаться от перепада температур.

Выдумки.

25кг испечатанного пластика - вот порог входа в 3дпечать.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение sezam » 10 июл 2014, 20:26

Ну, тогда ХЗ.
Попробую в спокойной обстановке и в закрытом помещении.
Printer: RepRap Prusa Mendel i2
Host: Repetier-Host
Slicer: Slic3r v.9
Filament: ABS - 1.75 mm
Nozzle: 0,3 mm
3d tools: SketchUp
sezam

Сообщения: 18
Зарегистрирован: 17 май 2013, 15:04
Откуда: Ростов-на-Дону
Skype: sezon-don
прог. языки: Delphi, PHP, изучаю C

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение karabas2011 » 10 июл 2014, 21:50

sezam писал(а):Ну, тогда ХЗ.
Попробую в спокойной обстановке и в закрытом помещении.

причём тут закрытое помещение? Разве что в сауне.
темппература воздуха должна быть не сильно меньше точки стеклования. 70С у стратасисовского пластика. На практике можно и ниже. 50С для начала.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение sezam » 11 июл 2014, 06:39

Выкладываю фотки ночной печати без какого-либо охлаждения и сквозняков.
Общий вид.
С внешней стороны делал бортики на расстоянии 3 мм от детали - получилась волосня.

Добавлено спустя 2 минуты:
Удалил внешний контур.
Видно, что с левой стороны что-то не то.

Добавлено спустя 2 минуты 24 секунды:
Деламинация ...
Как с ней бороться?

PS:
Температура печати всех слоев - 200 градусов (по умолчанию).
Толщина слоя - 0,25
Вложения

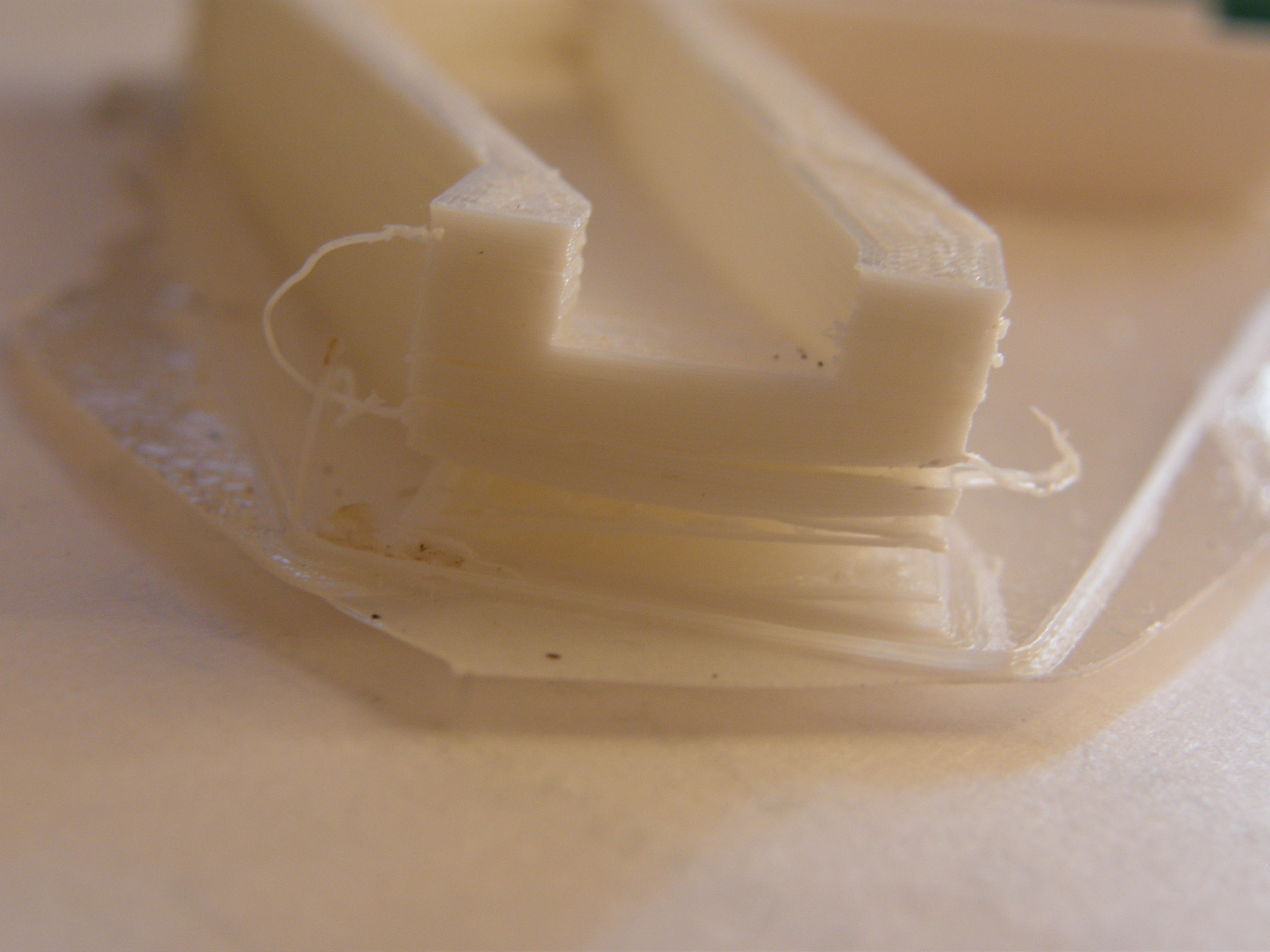

Деламинация ...

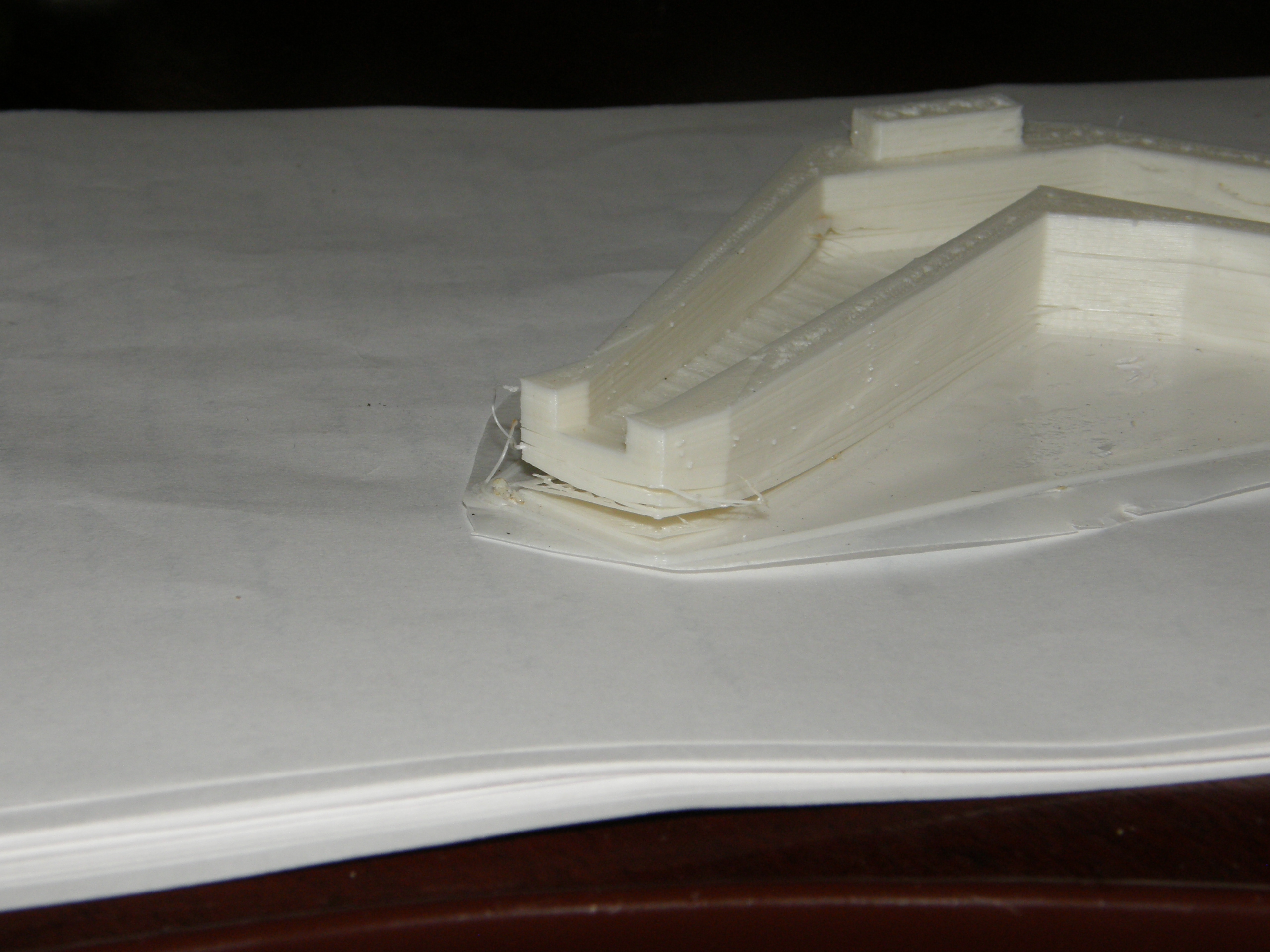

Деламинация ...

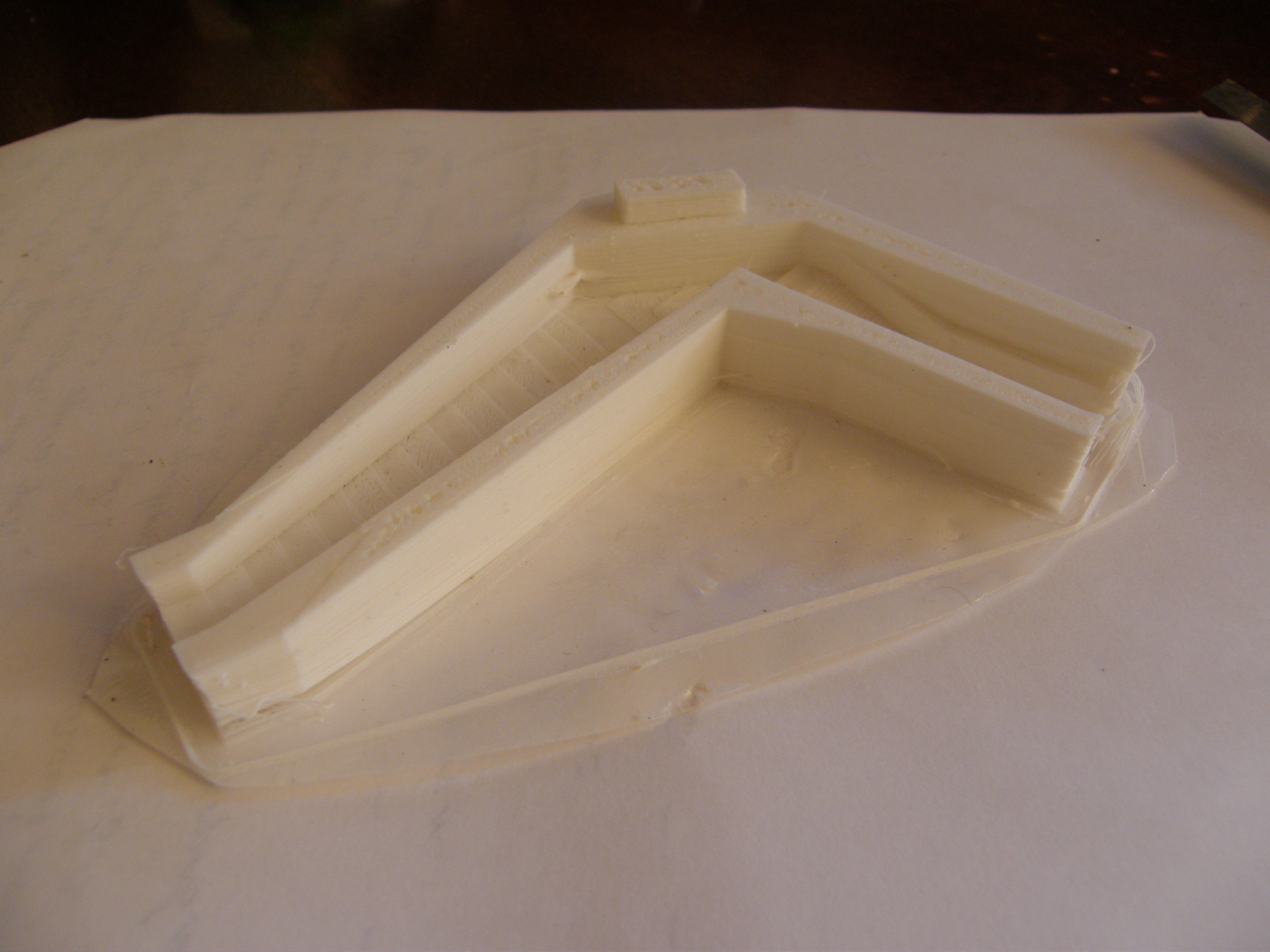

Без "волосни"

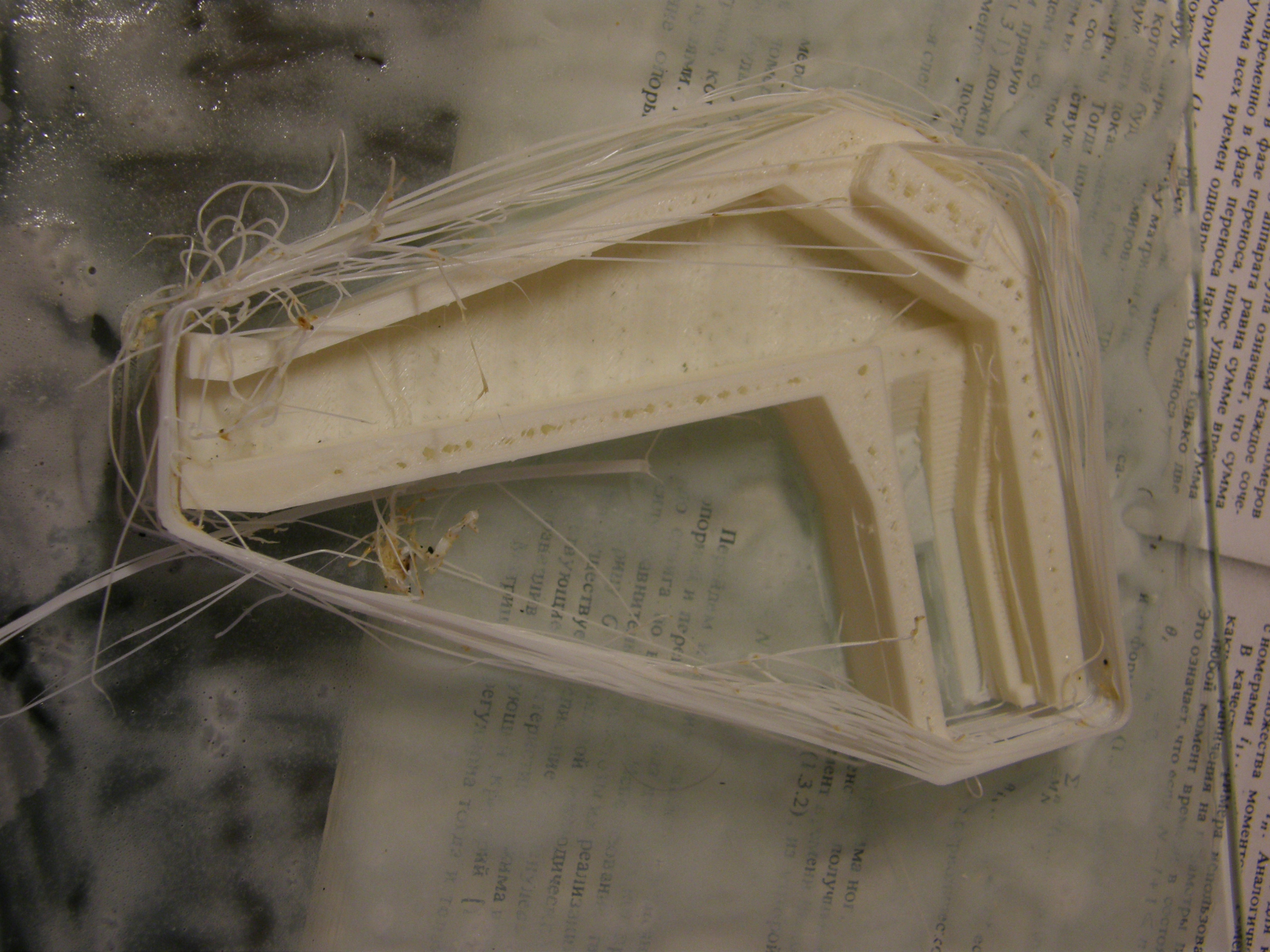

Общий вид детали
Printer: RepRap Prusa Mendel i2
Host: Repetier-Host
Slicer: Slic3r v.9
Filament: ABS - 1.75 mm
Nozzle: 0,3 mm
3d tools: SketchUp
sezam

Сообщения: 18
Зарегистрирован: 17 май 2013, 15:04
Откуда: Ростов-на-Дону
Skype: sezon-don
прог. языки: Delphi, PHP, изучаю C

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение Акелла » 11 июл 2014, 10:03

sezam писал(а):Выкладываю фотки ночной печати без какого-либо охлаждения и сквозняков.
Общий вид.
С внешней стороны делал бортики на расстоянии 3 мм от детали - получилась волосня.

Добавлено спустя 2 минуты:
Удалил внешний контур.
Видно, что с левой стороны что-то не то.

Добавлено спустя 2 минуты 24 секунды:
Деламинация ...
Как с ней бороться?

PS:
Температура печати всех слоев - 200 градусов (по умолчанию).
Толщина слоя - 0,25

У нас с телепатией плохо, чем печаталось абс пла?
Про деламинацию здесь ОЧЕНЬ много написанно и как с ней боротся тоже.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение sezam » 11 июл 2014, 10:19

Акелла, у меня в подписи всё написано (это про вашу телепатию). Другим материалом не пользуюсь.
По деламинации тоже много читал, но там описывались проблемы со столом, т.к. отлеплялась заготовка прямо от стола, а у меня не от стола, а от почти середины.
Printer: RepRap Prusa Mendel i2
Host: Repetier-Host
Slicer: Slic3r v.9
Filament: ABS - 1.75 mm
Nozzle: 0,3 mm
3d tools: SketchUp
sezam

Сообщения: 18
Зарегистрирован: 17 май 2013, 15:04
Откуда: Ростов-на-Дону
Skype: sezon-don
прог. языки: Delphi, PHP, изучаю C

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение Акелла » 11 июл 2014, 11:07

sezam писал(а):Акелла, у меня в подписи всё написано (это про вашу телепатию). Другим материалом не пользуюсь.
По деламинации тоже много читал, но там описывались проблемы со столом, т.к. отлеплялась заготовка прямо от стола, а у меня не от стола, а от почти середины.

В подписи это не значит что печатаете, только АБС.
для абс нормальная температура печати 230(хотя бывают и исключения) у меня на 230 лопается только когда слишком долго печатаю, если печатать со стенкой то и лопатся не будет.
Подними температуру.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение sezam » 11 июл 2014, 11:31

Тогда подскажите пару моментов:
- печатать АБС при 230 градусах на всех слоях? Какой разброс дельты по температуре (у меня 5 град)?
- какой ширины стенку делать? Подойдет в один проход как у меня?

Слишком долго печатаете - это сколько по времени (приблизительно)?
Printer: RepRap Prusa Mendel i2
Host: Repetier-Host
Slicer: Slic3r v.9
Filament: ABS - 1.75 mm
Nozzle: 0,3 mm
3d tools: SketchUp
sezam

Сообщения: 18
Зарегистрирован: 17 май 2013, 15:04
Откуда: Ростов-на-Дону
Skype: sezon-don
прог. языки: Delphi, PHP, изучаю C

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение Vovich70 » 11 июл 2014, 12:49

Кстати,а какое заполнение делаете и толщину стенок?От этого тоже может зависеть.
У меня некоторые детали разрывало при заполнении выше 25-30,а когда снижал-всё нормально выходило.
Печатаю АБС в среднем на 235-245.
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение sezam » 11 июл 2014, 12:55

Заполнение 20%, толщина стенок, крышки и пола - четверка.
Пробовал печатать на 240, но пришлось снизить до 200. Был слышен треск, с которым происходило остывание модели.
Буду пробовать дефолтные установки, т.к. к ним по параметрам уже вплотную приблизился.
Printer: RepRap Prusa Mendel i2
Host: Repetier-Host
Slicer: Slic3r v.9
Filament: ABS - 1.75 mm
Nozzle: 0,3 mm
3d tools: SketchUp
sezam

Сообщения: 18
Зарегистрирован: 17 май 2013, 15:04
Откуда: Ростов-на-Дону
Skype: sezon-don
прог. языки: Delphi, PHP, изучаю C

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение Акелла » 11 июл 2014, 12:56

sezam писал(а):Тогда подскажите пару моментов:
- печатать АБС при 230 градусах на всех слоях? Какой разброс дельты по температуре (у меня 5 град)?
- какой ширины стенку делать? Подойдет в один проход как у меня?

Слишком долго печатаете - это сколько по времени (приблизительно)?

Я на своем печатаю АБС все слои 230 кровать 100-110, дельту ниразу не менял, дефолт стоит, стенка у меня 3 периметра со всех 4 сторон, обдува нету.
Лопалось только когда деталь была выше 4-5см, 30% заполнение(обычно печатаю 10-20%), печатал вазу 10см ничего не лопнуло все хорошо отпечаталось.
Очень многое зависит от пластика, если плохого качества то лопатся будет чаще.
попробуй другой фирмы пластик
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение sezam » 11 июл 2014, 13:09

Температуру придется увеличить, т.к. на крышке видны бороздки от недостаточного кол-ва пластика. Поставлю 230.
Вазу печатал с какой толщиной стенок и при каком заполнении?
Printer: RepRap Prusa Mendel i2
Host: Repetier-Host
Slicer: Slic3r v.9
Filament: ABS - 1.75 mm
Nozzle: 0,3 mm
3d tools: SketchUp
sezam

Сообщения: 18
Зарегистрирован: 17 май 2013, 15:04
Откуда: Ростов-на-Дону
Skype: sezon-don
прог. языки: Delphi, PHP, изучаю C
