Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 06 ноя 2010, 11:24

Прикольная чвакалка )) Поглядеть бы в действии...

А насчёт "сделал бы кто уже чего" - так блин проблем столько, реально не до поделок. Ну уж у кого как, я не знаю...
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Doktor » 06 ноя 2010, 11:56

madman писал(а):Представляю вашему вниманию вот такую чудо штуковину - с мембраной вместо поршня! Компактные размеры, максимально простое изготовление, максимально возможная компрессия и никаких трущихся деталей! При износе резиновой части легко и быстро заменяется на новую. От высокой температуры не страдает.

З.Ы. Может кто-нибудь уже сделает что-нибудь? А то тут что-то одна болтовня :)

Терпение, "все идёт по плану". :)
Аватара пользователя
Doktor

Сообщения: 293
Зарегистрирован: 15 июн 2009, 17:24
Откуда: Омск
Skype: bashnia_a.k.a_doktor
ФИО: Александр

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Ворон » 06 ноя 2010, 12:33

такс а гиде чертежик?))того что с мембраной)
Ворон

Сообщения: 1054
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение madman » 06 ноя 2010, 13:54

А чертёжика то и нет :) Хотя есть один но это не совсем чертёжик, и он другого двигателя, двухцилиндрового, но с такими же мембранами. Вот доделаю когда, покажу и фото, и видео, и чертёжик. Правда подзастрял немного с золотником...
Аватара пользователя
madman

Сообщения: 69
Зарегистрирован: 04 янв 2010, 13:43
Откуда: Братск

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Ворон » 06 ноя 2010, 14:18

cjA писал(а):
Michael_K писал(а):или отлить поршень прямо в цилиндре, например.

Эй! Нечего чужие идеи за свои выдавать- я уже предлагал использовать для поршня жидкую сварку и шлифовать с графитом прямо в целиндре пока не застынет!

:cry:

а я так уже и делал и давно)) forum35/topic7863.html?hilit=%D0%BA%D0%BE%D0%BC%D0%BF%D1%80%D0%B5%D1%81%D1%81%D0%BE%D1%80&start=15

Добавлено спустя 1 минуту 20 секунд:
MegaBIZON писал(а):Не реви )) Всёравно идея неудачная.
Всё, отлитое в гильзе (неидеально круглой, надо заметиить, формы) останется там на веки. А если и выпадет, то прям в ней шлифануть-притереть уже не получится (всё из за той же неидеальной формы).
Насчёт мехов - безумно безумная идея :) Надо попробовать, как в конец обезумлю :-D

))чесно никак не выпадает?)) см ссыль выше))

Добавлено спустя 5 минут 19 секунд:
cjA писал(а):три плюсика- звездочка, бан на месяц, забыли уже ФИДО?
(я не удержался, хотя у меня другая идея)

(компрессии нет потому что
а: цилиндр тонкий-и ...
б: цилиндр тонкий-и ...
в: цилиндр тонкий-и ...)
не нужно тепло по напрасну расходовать

подвижный цилиндр)если он тонкий значит-легкий значит его выгоднее перемещать))кстати я так и хочу свои паровички ваять)фотку чуть позже сегодня кину на поршень с легким цилиндром))
Ворон

Сообщения: 1054
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение madman » 16 ноя 2010, 12:40

Что это забросили темку? Поднимем:)
Аватара пользователя
madman

Сообщения: 69
Зарегистрирован: 04 янв 2010, 13:43
Откуда: Братск

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 16 ноя 2010, 13:48

Я пока не при делах - другими вещами занят...
Самопальные паровушки - это ж дело вдохновения, ради одного поднятия темы заставлять себя возиться не стоит :)
Попрёт опять - продолжу мутить.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение madman » 16 ноя 2010, 16:44

Я щас изготавливаю супермегатурбо котёл с водяными и жаровыми трубами:)
Посмотрим, оправдает ли он своё назавание:)
Аватара пользователя
madman

Сообщения: 69
Зарегистрирован: 04 янв 2010, 13:43
Откуда: Братск

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Myp » 16 ноя 2010, 17:07

а я так полагаю что наплевать на теплоизоляцию.
какое давление создаётся в котле, по манометру, ровно такое давление и в цилиндре.
не может быть с одного конца трубки давление быть выше чем в другом конце :D ну сами подумайте, это всё равно что внизу колеса давление больше чем вверху потому что внизу колесо проминается дорогой.
если мало давления то надо жару поддать и в котле сделать ещё пару трубок.
теплоизоляция не будет иметь никакого смысла в данных микромашинах

а для красоты там например или для безопасности использования, да можно обмотать трубки чемто типа тесёмок из рукодельного магазина. трубки горячие, ожоги тока в путь остаются особенно от толстых медных.

википедики вполне доступно объясняют про перегретый пар, в местных паровых машинах это не имеет смысла.
http://ru.wikipedia.org/wiki/%D0%A1%D1% ... 0%B0%D1%80
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение SmorBoB » 19 ноя 2010, 02:42

Теперь мой Стирлинг не просто так крутится, а выполняет "полезную" работу!!! :D

Scio me nihil scire - Я знаю, что ничего не знаю
Текущий венец моего творчества: скрепСОХпОД-1
Аватара пользователя
SmorBoB

Сообщения: 232
Зарегистрирован: 07 сен 2009, 01:54
Откуда: Стерлитамак (Башкирия)
ФИО: Андрей

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 19 ноя 2010, 03:38

Охренеть о_О
Такого я ишшо не видел :ROFL:
Кардан так ваще на пятёрку, а бабочка-крылышками-вжик-вжик-вжик так ваще на мильён!
Как замутил-то? бабочку эту нищастную?
:D
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение madman » 19 ноя 2010, 06:33

Ахаха, это ваще трууу! :D Я бы никогда наверное не додумался сделать стирлинг с бабочкой! :D
Круть!
Аватара пользователя
madman

Сообщения: 69
Зарегистрирован: 04 янв 2010, 13:43
Откуда: Братск

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение SmorBoB » 21 ноя 2010, 02:51

СПАСЫБА за восторги!!! :roll:

MegaBIZON писал(а):Как замутил-то? бабочку эту нищастную? :D

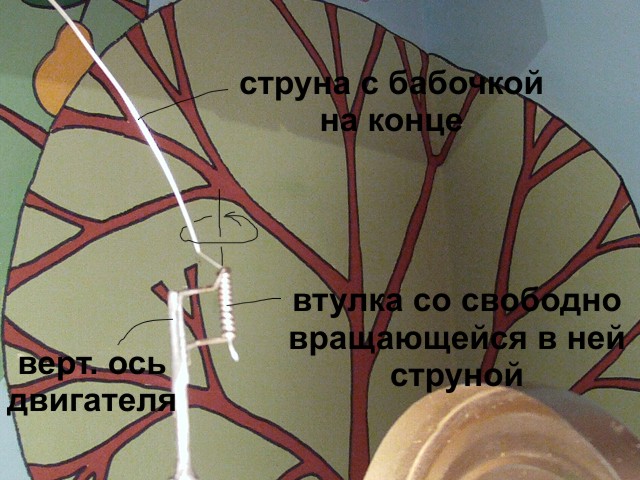

Фунциклирует она так:
струна влево.JPG

Принцип стыбрил у них: http://www.heliobil.com/Site%202006/cata-02-papillon-2.htm

Я, собственно, через эту бабочку на roboforum попал. Сестра из Хранции привезла такую heliobilовскую. Я решил сделать такую же сам. Стал искать в инете светобатарейку. Наткнулся на BEAMов. Заобожал их. Решил сделать BEAMа. Стал искать в инете как же сделать BEAMа... и попал на roboforum - чему несказанно рад, ибо масса полезного опыта и знаний можно почерпнуть тут! :roll:
:Bravo: СРОЧНО! все делаем бабочек на моторчиках на светобатарейках и дарим их любимым девушкам и женщинам на 8 марта, День Рождения и просто так!!! :Bravo:

Добавлено спустя 23 минуты 23 секунды:
А вот еще richi в личке спросил:
"...скажите какой размер у основного цилиндра и из чего сделан поршень-вытеснитель, очень интересно ? и еще как вы сделали герметизация штока вытеснителя?"


Отвечу тут:
1) размер цилиндра (в котором вытеснитель ходит) - банка из-под шпрот: диаметр 10см, высота 2,5см. Размер цилиндрика в котором мембрана чвакает: диаметр 2,3см, высота 2см, ход мембраны 1см. (делал "от балды", но к счастью заработало.)

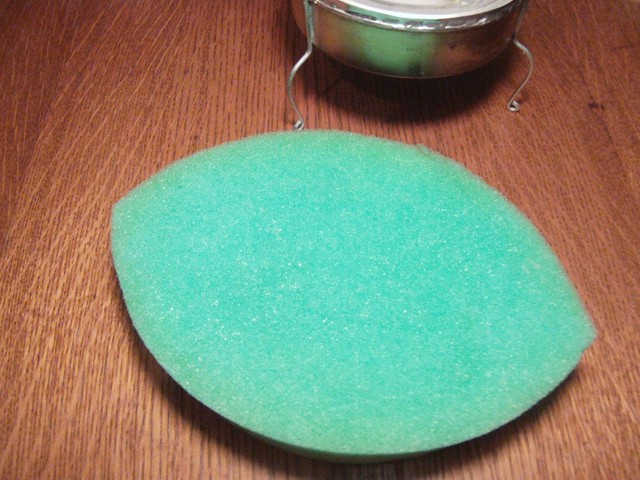

2) Вытеснитель сделан из "губки для тела" ))
губка для вытеснителя.JPG
Из такой губки вырезан вытеснитель.

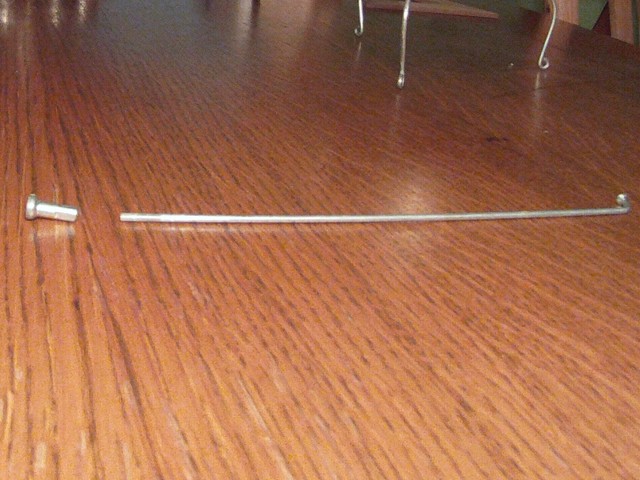

3) В качестве втулки для штока вытеснителя использовал гайку от велоспицы.
Велоспица со скрученной гайкой.

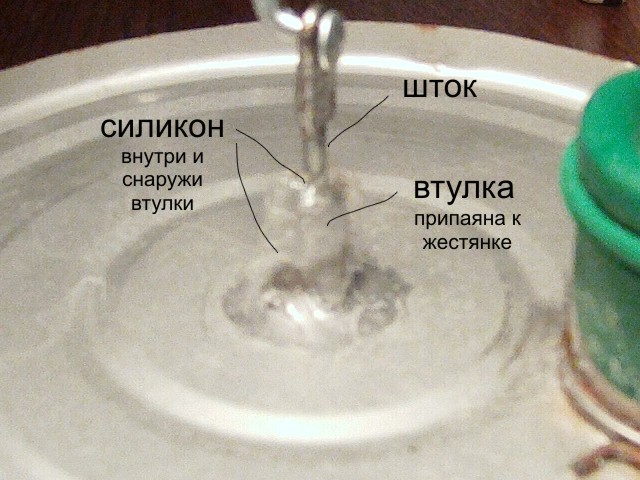

Герметизировал так: обильно обмазал втулку со вставленным штоком силиконовым герметиком, стараясь запихивать его в зазор (хоть он и тонюсенький был) между штоком и втулкой. Предварительно исчиркал шток простым карандашом, дабы герметик не прилип к нему.
шток во втулке.JPG
Не очень видно, но все же видно.


Добавлено спустя 13 минут 50 секунд:

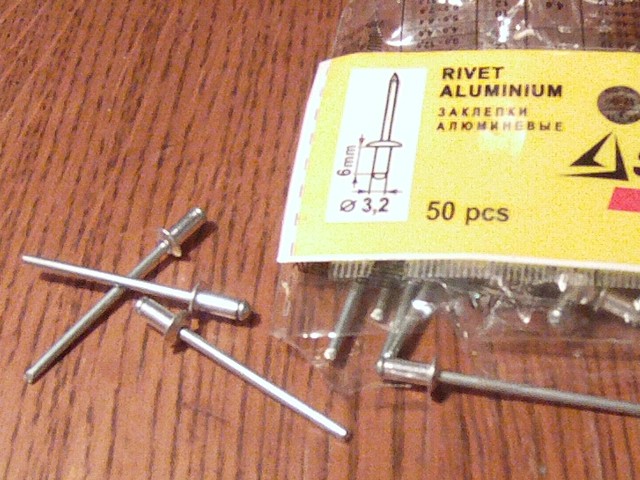

В качестве пары шток-втулка очень подойдет клёпка для заклёпочников

Если саму клёпку аккуратно сдвинуть с её места на стержньке (сидит она там очень крепко), то клёпка отлично (плотно и легко) движется вдоль оставшейся части стерженька. Один минус: клёпка алюминиевая и простой пайкой не паяется - на эпоксидку может лепить тогда :pardon:
Scio me nihil scire - Я знаю, что ничего не знаю
Текущий венец моего творчества: скрепСОХпОД-1
Аватара пользователя
SmorBoB

Сообщения: 232
Зарегистрирован: 07 сен 2009, 01:54
Откуда: Стерлитамак (Башкирия)
ФИО: Андрей

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 21 ноя 2010, 03:09

Что-то я всёравно никак про козявку не догнал.. Смотрел картинку, ролик - нифига не понял :pardon:
Крутится проволочка... втулочка там... Тупею наверное :crazy:
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение loox » 21 ноя 2010, 11:43

SmorBoB
Это здоровски и непонятно.
Не расскажешь по точнее как все сделано? Очень хотелось бы повторить.... но микропроцессорные мозги не позволяют
по внешнему виду все точно понять..
Спасибо. С большим уважением loox.
loox

Сообщения: 326
Зарегистрирован: 26 мар 2008, 12:45
