Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение cjA » 21 ноя 2010, 13:33

мне вот не понятно "что это вам не понятно"? обычный стирлинг.

SmorBoB - нематерного лексикона в моем языке не хватает чтобы выразить, вот твои клипы всегда вызывают респект и уважуху, спасибо
cjA

Сообщения: 468
Зарегистрирован: 19 мар 2010, 20:11

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение SmorBoB » 22 ноя 2010, 01:01

Спасибо за добрые слова, cjA! :roll:

2MegaBIZON: просто сделай как на картинке в предыдущем моем посте нарисовано. В качестве двигателя, понятное дело, электромоторчик возьми. Оно всё само заработает как надо - посмотришь и поймешь и почему трепыхается бабочка и почему по кругу летает.

2loox: если вопрос про Стирлинг, то тут можно начитаться:
http://physicstoys.narod.ru/page/vvedenie.html
и тут:http://www.stirlingmotors.ru/Prinzip%20d-ja.htm
а если про бабочку, то см. мой ответ MegaBIZONу.
Scio me nihil scire - Я знаю, что ничего не знаю
Текущий венец моего творчества: скрепСОХпОД-1
Аватара пользователя
SmorBoB

Сообщения: 232
Зарегистрирован: 07 сен 2009, 01:54
Откуда: Стерлитамак (Башкирия)
ФИО: Андрей

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 22 ноя 2010, 02:06

угу.
Тока я щас ничего этого делать не планирую, но штуко интересное, стоит того чтобы повторить ))
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6086
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение madman » 22 ноя 2010, 17:02

Я как-то говорил что делаю новый котёл. Вот он, собственно, почти готов:

Остался последнее- сделать топку, что я благополучно сделал.(Фото сделано после того как я её с досады оторвал, сначала аккуратнее было :))

Настал момент истины - топливо заложено... Поджигаю... Не горит! Поджигаю... Опять не горит! Дело ясное, как я и боялся - нет тяги! Трубу ставил и большую, я маленькую - не тянет вообще... Вот блин... Теперь новую топку нужно делать с дырами сверху.
Аватара пользователя
madman

Сообщения: 69
Зарегистрирован: 04 янв 2010, 13:43
Откуда: Братск

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 22 ноя 2010, 19:36

экая дикая забубень )))
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6086
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение SmorBoB » 22 ноя 2010, 23:58

А дым/горячий воздух в эти три дырки сбоку топки, что ли, выходят? Трубу к ним, что ли, приделывал?

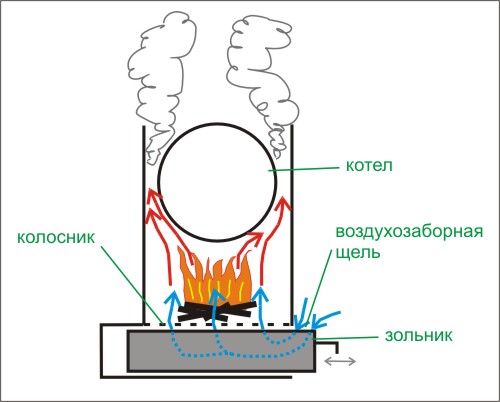

Я бы так забубенил :) :

Открывая/закрывая зольник увеличиваем/уменьшаем доступ воздуха - регулируем интенсивность огня.
Scio me nihil scire - Я знаю, что ничего не знаю
Текущий венец моего творчества: скрепСОХпОД-1
Аватара пользователя
SmorBoB

Сообщения: 232
Зарегистрирован: 07 сен 2009, 01:54
Откуда: Стерлитамак (Башкирия)
ФИО: Андрей

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение madman » 23 ноя 2010, 06:58

[quote="SmorBoB"]А дым/горячий воздух в эти три дырки сбоку топки, что ли, выходят? Трубу к ним, что ли, приделывал?

Нет конечно :) Эти дырки сбоку - типа "поддувало", чтобы воздух к топливу поступал. А дым, по идее, должен проходить по трём трубам из топки сквозь котёл в дымовую коробку(спереди котла прикреплена), а из неё через отверстие вверху далее в трубу.
По фоткам не понятно чтоли? Потом рисунок нарисую.

P.S. Теперь придется делать так, как нарисовал SmorBoB
Аватара пользователя
madman

Сообщения: 69
Зарегистрирован: 04 янв 2010, 13:43
Откуда: Братск

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Master » 23 ноя 2010, 11:47

Вообще тему не читал, ввиду того что мне это не очень интересно, но вот седня случайно нарыл, может пригодтися
http://ecovillage.narod.ru/energy/1.5hp/1_5.htm
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение SmorBoB » 23 ноя 2010, 14:22

Аааа! Теперь понятно! То есть у тебя конструктив, прям, как у настоящего паровоза!

Может эти три трубки слишком тонкие?
А еще, может их через котел наклонно пустить снизу-вверх, а не горизонтально?
А из дымовой коробки в атмосферу (судя по фотке) одна дырдочка - вот она точно уж очень узкая.

ИМХО: Элементы из конструктора как-то портят эстетику, или это временно-рабочие детали?
Scio me nihil scire - Я знаю, что ничего не знаю
Текущий венец моего творчества: скрепСОХпОД-1
Аватара пользователя
SmorBoB

Сообщения: 232
Зарегистрирован: 07 сен 2009, 01:54
Откуда: Стерлитамак (Башкирия)
ФИО: Андрей

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение madman » 23 ноя 2010, 14:34

Да, скорее всего трубки тонкие... Переделывать теперь всё равно ничего не буду уже.

А из конструктора это временная подставка, пока колёс нет
Аватара пользователя
madman

Сообщения: 69
Зарегистрирован: 04 янв 2010, 13:43
Откуда: Братск

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Myp » 23 ноя 2010, 16:33

надо на выходе из котла поставить крыльчатку которая бы всасывала воздух из тех трёх трубок
тоесть вначале вручную прогреваем, мотор начинает работать, набирает обороты, крутит крыльчатку, крыльчатка крутится сильнее и начинает сильнее гнать воздух
турбоподдув короче )

Добавлено спустя 5 минут 37 секунд:
ну или воспользоваться классическим способом, поставить туда трубу сантиметров 30 высотой :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15918
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Doktor » 27 ноя 2010, 20:43

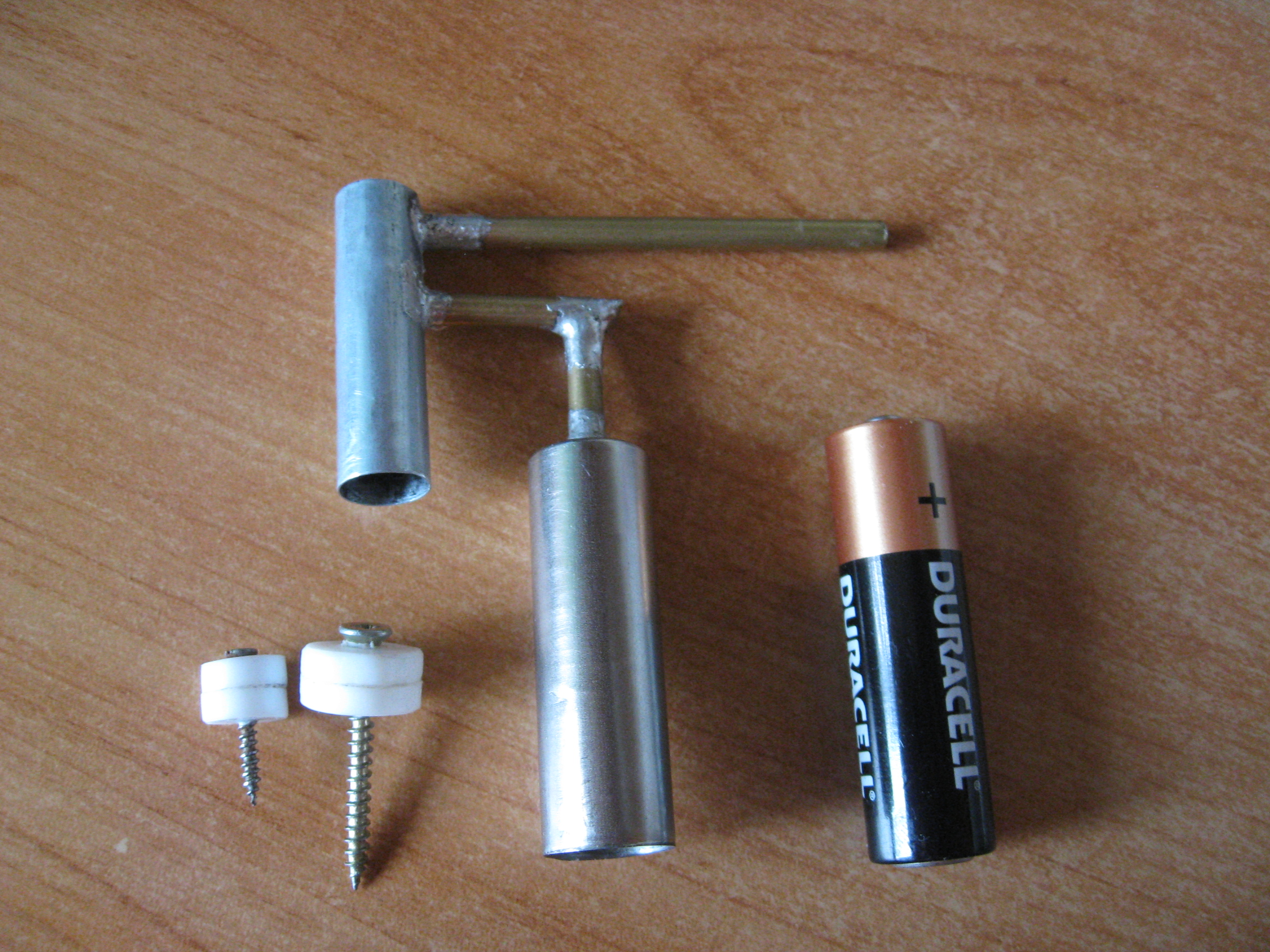

Думаю выложу-ка я на всеобщее обозрение, а то что я в блоге прячу всё. Вот моя поршне-цилиндрова система для паровой машинки. Поршни сделаны из фторопласта с учётом того что он расширяется при нагреве, пластины навинчены на саморез подходящих размеров, и всё это дело обточено с помощью строительного ножа(они очень похожи с канцелярским) и дрели. Ходят свободно, вскоре надо найти маховик и исделать каленвал. Маховик будет размещён между клапаном впуска воздуха и самим цилиндром, благодаря такому размещению будет меньше теряться энергии, ведь чем меньше вал тем потеря энергии меньше. :)
P.s. Судить сторого.
Изображение 463.jpg
Аватара пользователя
Doktor

Сообщения: 293
Зарегистрирован: 15 июн 2009, 17:24
Откуда: Омск
Skype: bashnia_a.k.a_doktor
ФИО: Александр

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 27 ноя 2010, 21:37

в блоге - ты ничего не прячешь ))
Просто другое место, в котором все всё так или иначе видели :)
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6086
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение madman » 28 ноя 2010, 08:04

По-моему золотник "немного" великоват :) Пар будет на него давить слишком сильно, и он будет тормозить машину. Чем золотник меньше- тем лучше
Аватара пользователя
madman

Сообщения: 69
Зарегистрирован: 04 янв 2010, 13:43
Откуда: Братск

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Myp » 28 ноя 2010, 12:16

трубку от золотника до цилиндра уменьшить надо
лишний объём будет съедать мощность
золотник должен быть максимально близко к цилиндру

если золотник прямо в стенке цилиндра то при ходе поршня объём увеличивается на все 100%
если объём трубки от золотника до цилиндра равен рабочему объёму то при работе пар расширяется на 50%

Добавлено спустя 1 минуту 47 секунд:
madman писал(а):По-моему золотник "немного" великоват :) Пар будет на него давить слишком сильно, и он будет тормозить машину. Чем золотник меньше- тем лучше

так там же вроде фишка в том что пар не давит на золотник, золотник только переключает направление пара и в закрытом состоянии пар одинаково давит в обе стороны золотника
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15918
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
