Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Michael_K » 28 ноя 2010, 12:19

Myp писал(а):если золотник прямо в стенке цилиндра то при ходе поршня объём увеличивается на все 100%
если объём трубки от золотника до цилиндра равен рабочему объёму то при работе пар расширяется на 50%

Ну... в таких поделках это несущественно, имхо.
Это ж не ДВС, где рабочий такт с закрытыми клапанами происходит
Тут пар толкает поршень, когда клапан открыт, и пар давит на поршень, проходя прямо из котла.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение cjA » 28 ноя 2010, 21:48

madman, если тяги нет...
когда мы весной на дачу приезжаем, дом сырой, печь холодная, то процесс розжига выглядет так.
В зольник (правильно? дверца такая чтобы золу из трубы выгребать) кидается факел из газеты на керосине. Из трубы потянуло? О! можно и печь поджигать.
Попробуй в трубу тоже самое кинуть- должно потянуть, куда денется, просто она холодная вначале.
(кстати по какой-то статье они должны несиметрично стоять, ближе к одному краю, чтобы циркуляция воды лучьше была)

про размер золотника - (исчо видел схему (не стал в ней разбираться, я и простую МегаБИЗОНовскую не пойму) - там как-бы несколько цилиндров (четыре) и каждый друг друга толше и длинее. Так вот предыдущий цилиндр как-бы был золотником следующего- а синхронизация - это уже размер кривошипов правильный подбирать)

madman, а что у тебя делают эти восемь изогнутых трубочек? Они как соеденены? Нарисуй карандошем, так не видно.
cjA

Сообщения: 468
Зарегистрирован: 19 мар 2010, 20:11

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение madman » 29 ноя 2010, 12:22

cjA писал(а):madman, если тяги нет...
когда мы весной на дачу приезжаем, дом сырой, печь холодная, то процесс розжига выглядет так.
В зольник (правильно? дверца такая чтобы золу из трубы выгребать) кидается факел из газеты на керосине. Из трубы потянуло? О! можно и печь поджигать.
Попробуй в трубу тоже самое кинуть- должно потянуть, куда денется, просто она холодная вначале.

При таком масштабе сомневаюсь что сработает...
cjA писал(а):(кстати по какой-то статье они должны несиметрично стоять, ближе к одному краю, чтобы циркуляция воды лучьше была)

Это если труба одна, как корваллийском котле.
cjA писал(а):про размер золотника - (исчо видел схему (не стал в ней разбираться, я и простую МегаБИЗОНовскую не пойму) - там как-бы несколько цилиндров (четыре) и каждый друг друга толше и длинее. Так вот предыдущий цилиндр как-бы был золотником следующего- а синхронизация - это уже размер кривошипов правильный подбирать)

Это двигатель компаунд, там отработанный пар из первого цилиндра высокого давления(обычно он более узкий)поступает в следующий цилиндр низкого давления (он более широкий), а потом в следующий ещё более низкого давления (ещё более широкий). Всего цилиндров 3-4. У такого двигателя КПД выше примерно процентов на 10-12, но он более сложен в изготовлении и обслуживании, а также более громоздкий, поэтому мало где применяется.
cjA писал(а):madman, а что у тебя делают эти восемь изогнутых трубочек? Они как соеденены? Нарисуй карандошем, так не видно.

Это водные трубы, они присоединены обоими концами к котлу снизу. В части трубки, которая сильнее прогревается, вода быстро нагревается и поднимается в котёл, а из другого, более холодного конца трубки, поступает свежая вода для нагрева.

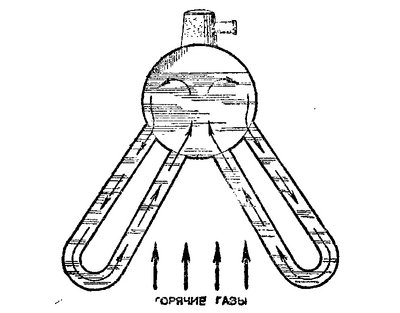

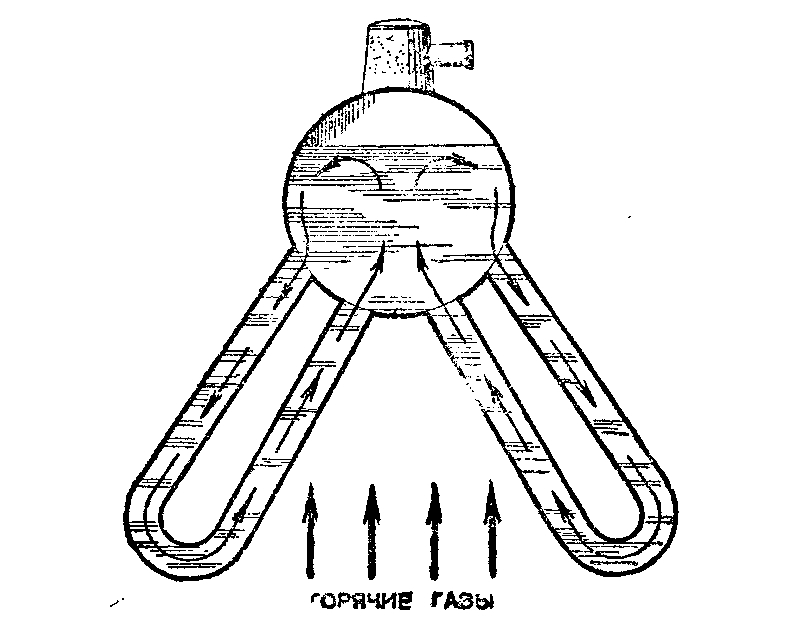

Картинка из книги "Самодельные электрические и паровые двигатели":
Вложения
Картинка
Аватара пользователя
madman

Сообщения: 69
Зарегистрирован: 04 янв 2010, 13:43
Откуда: Братск

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Myp » 29 ноя 2010, 12:53

madman писал(а):
cjA писал(а):madman, если тяги нет...
когда мы весной на дачу приезжаем, дом сырой, печь холодная, то процесс розжига выглядет так.
В зольник (правильно? дверца такая чтобы золу из трубы выгребать) кидается факел из газеты на керосине. Из трубы потянуло? О! можно и печь поджигать.
Попробуй в трубу тоже самое кинуть- должно потянуть, куда денется, просто она холодная вначале.

При таком масштабе сомневаюсь что сработает...

ты трубу метровую сделай, огого как заработает))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15904
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение HooT » 29 ноя 2010, 17:08

Привет всем. У меня вопрос- из чего можно сделать поршни для золотника и цилиндра? цилиндр у меня батарейка пальчиковая( как вариант, есть гильзы от АК-47 и РПК :) )..
еще бы хотелось увидеть чертеж самого просто парового двигателя одинарного действия
HooT

Сообщения: 7
Зарегистрирован: 21 ноя 2010, 15:23

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение cjA » 29 ноя 2010, 19:16

может и не сработает
но по идее если просто в котел кипятка налить это уже даст тягу в жаровых трубах - куда горячему воздуху деваться? из топки в трубу течь

(на паравозах не такие уж и трубы высокие в относительном масштабе.)

А... водяные- я подумал у тебя так как-то хитро перегревные идут
cjA

Сообщения: 468
Зарегистрирован: 19 мар 2010, 20:11

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение uz6 » 30 ноя 2010, 01:18

( как вариант, есть гильзы от АК-47 и РПК )


Не вариант! Они конические, вот гильза от ПМ или мелкашки - цилиндры.
Аватара пользователя
uz6

Сообщения: 110
Зарегистрирован: 12 фев 2008, 15:00
Откуда: Шахты
прог. языки: Delphi, Python, ну и асм немного

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение legion » 30 ноя 2010, 01:58

А разнообразные б\у тормозные цилиндры от авто сюда не подойдут? Наверное, на авторазборах этого добра навалом.
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение HooT » 30 ноя 2010, 07:37

Не вариант! Они конические, вот гильза от ПМ или мелкашки - цилиндры.[/quote]

Дак ведь конические они лишь под конец, который обрезать можно
HooT

Сообщения: 7
Зарегистрирован: 21 ноя 2010, 15:23

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение uz6 » 30 ноя 2010, 07:43

Нет, там конус по всей длинне! Возьми, штангелем померяй.
Вложения

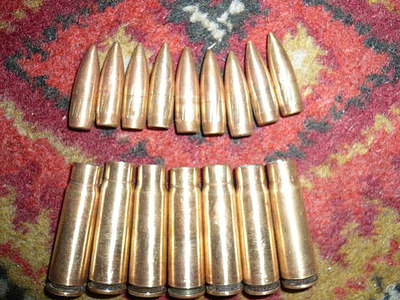

Пули и гильзы АК-47
Аватара пользователя
uz6

Сообщения: 110
Зарегистрирован: 12 фев 2008, 15:00
Откуда: Шахты
прог. языки: Delphi, Python, ну и асм немного

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение HooT » 30 ноя 2010, 09:29

Кароче, дело не в этом.. из чего поршень сделать можно?
HooT

Сообщения: 7
Зарегистрирован: 21 ноя 2010, 15:23

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 30 ноя 2010, 11:17

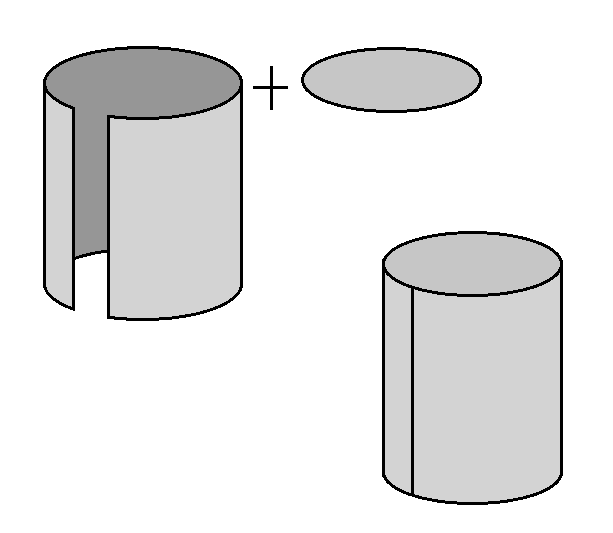

Ну я, если на палцах показать, так делал:
Вложения
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6079
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение madman » 30 ноя 2010, 11:31

Что париться с этими поршнями, мембрану сделал из пальца от перчатки и готово.
Аватара пользователя
madman

Сообщения: 69
Зарегистрирован: 04 янв 2010, 13:43
Откуда: Братск

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 30 ноя 2010, 11:55

не труъ.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6079
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение HooT » 30 ноя 2010, 13:33

Из жести делал?
HooT

Сообщения: 7
Зарегистрирован: 21 ноя 2010, 15:23

Пред.След.
