Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 28 окт 2010, 03:31

так. как бы понять, сколько психов мой топикстартовый чихун выжимает...
Сомниваюсь, что много.. но чорд его знает )
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Michael_K » 28 окт 2010, 04:54

Взять трубочку прозрачную. Согнуть пополам, чтобы середина свисала вниз.
Налить туда немного воды. один конец закупорить. Второй присоединять к котлу.
Смотреть, во сколько раз изменяется объем пузыря воздуха в закупоренном конце.

Это ОЧЕНЬ хреновый манометр, потому что процесс не изотермический и все дико зависит от температуры...
Но порядок оценить можно.
(Тут как-то нужно исхитриться, чтобы в процессе "измерения"
температура этого пузыря не скакала - то есть по возможности даже руками не "греть")

В два раза объем пузыря уменьшился - значит котел выдает одну избыточную атмосферу...
Хотя я сильно сомневаюсь, что там прям-таки атмосферы у вас штуками...

В воздушном шарике - максимум 0.2 атмосферы избыточных - он шарики у вас надувает?
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение madman » 28 окт 2010, 05:48

В одной старинной книжке по паровым движкам написано, что для проверки котла нужно давление поднимать до 10 - 12 атм :shock: Это ж блин почти как в настоящем паровозе! А если не выдержит? Это ж нифига рванёт!
Аватара пользователя
madman

Сообщения: 69
Зарегистрирован: 04 янв 2010, 13:43
Откуда: Братск

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 28 окт 2010, 11:44

Michael_K писал(а):..........В воздушном шарике - максимум 0.2 атмосферы избыточных - он шарики у вас надувает?

эмм... ну не знаю, надо будет поспрошать у него на досуге ))
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение rom@n » 28 окт 2010, 12:17

интересно какое вообще давление может выдержать котел из банки сгущенки...

Добавлено спустя 9 минут 27 секунд:

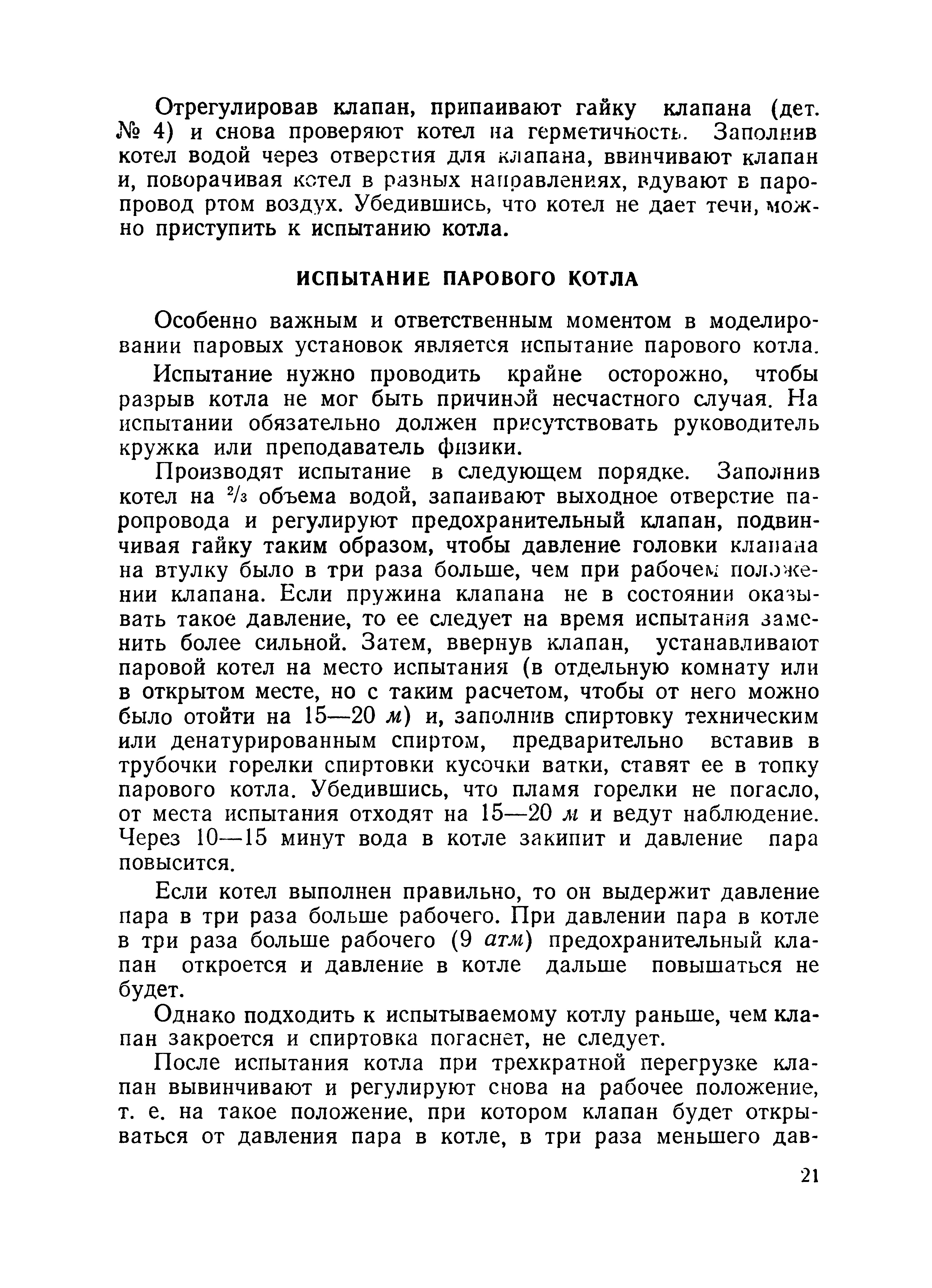

Вот об испытании котла:
Аватара пользователя
rom@n

Сообщения: 59
Зарегистрирован: 03 окт 2009, 14:52
Откуда: kazan
ФИО: Медведев Роман Юрьевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 28 окт 2010, 12:33

Это про котёл из банок? В тексте об этом ничё не было.

Добавлено спустя 4 минуты 20 секунд:
блин, кожаные наборные цилиндры это тоже зло - за ночь расбух, и теперь усилиями лёгких заставить движку (уже собраную) заметно труднее. Тоесть, придётся разбирать (ОПЯТЬ!), и снова шлифовать цилиндр в дрели. Да ещё с таким интуитивным расчётом, чтоб плучившийся зазор потом в аккурат затянулся опять набухшей кожей........
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение rom@n » 28 окт 2010, 12:46

это про котлы изготовленные из "белой жести или латуни толщиной 0.25-0.3мм" хммм.. вроде как у консервной банки...)
Аватара пользователя
rom@n

Сообщения: 59
Зарегистрирован: 03 окт 2009, 14:52
Откуда: kazan
ФИО: Медведев Роман Юрьевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение madman » 28 окт 2010, 13:41

MegaBIZON писал(а):Это про котёл из банок? В тексте об этом ничё не было.

Добавлено спустя 4 минуты 20 секунд:
блин, кожаные наборные цилиндры это тоже зло - за ночь расбух, и теперь усилиями лёгких заставить движку (уже собраную) заметно труднее. Тоесть, придётся разбирать (ОПЯТЬ!), и снова шлифовать цилиндр в дрели. Да ещё с таким интуитивным расчётом, чтоб плучившийся зазор потом в аккурат затянулся опять набухшей кожей........


У меня другая проблема - сделал же поршень более-менее нормальный из ремня, стал к цилиндру припаивать золотник, и этот уродский поршень уменьшился от тепла! Не знаю, каким образом, но он в диаметре на миллиметр сжался! Блин, вся работа на смарку :evil:
Аватара пользователя
madman

Сообщения: 69
Зарегистрирован: 04 янв 2010, 13:43
Откуда: Братск

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 28 окт 2010, 13:47

:-D
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение boez » 28 окт 2010, 14:26

MegaBIZON писал(а): и теперь усилиями лёгких заставить движку (уже собраную) заметно труднее

вот кстати для оценок тоже неплохой источник давления - ртом большинство людей может надуть 0.1 атм, кто-то и 0.2 может. Т.е. можно сравнивать, с какой силой крутится движок если в него дуть ртом и с какой - от котла.
boez

Сообщения: 1981
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 28 окт 2010, 15:43

Я точно так же и предохранительный клапан регулирую - дую в котёл куда-нибудь, и чтоб только через клапан выдуться могло. И накручиваю так, чтоб продувалось только при усилии выдоха заметно большем, нежели я сам трачу на максимальные обороты движка.
ну понаписал...
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Zeus » 28 окт 2010, 15:59

а может уплотнительное кольцо из эбонита или текстолита сделать. и скользить будет и от температуры вроде сжиматься и разжиматься не должен.
или весь поршень из такого материала сделать...

и лучше диаметр поршня делать равным или больше его хода - так все современные быстроходные двигатели делают...
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 862
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Pirate » 28 окт 2010, 16:27

А кстати да.., вот еще как идея, попробовать использовать фторопласт, или хотя бы фторопластовый кусочек как типа выше предложенный из кожи, затянутый между двух шайб, так чтобы диаметр шайб был в 2 раза меньше диаметра фторопласта, а диаметр фторопласта был равен внутреннему диаметру гильзы.
Свойства:
Благодаря наличию в своей структуре большого количества атомов фтора, фторопласты отличаются очень высокой химической, радиационной и коррозионной стойкостью, а также обладают отличной атмосферостойкостью, теплостойкостью и морозостойкостью. Фторопласты не горючи или само-затухают при возгорании.

Правда вот, расширяется ли при нагревании я не в курсе..
Да и еще, если температурная расширяемость у него в норме, и все таки можно под пар использовать, то еще плюс, чем сильнее стягивать гайки, тем больше станет его диаметр (если использовать тоненькие кольца), т.е. поджал, увеличилась компрессия, отпустил уменьшилась.. Про то что он по металу скользит лучше чем что либо я вообще молчу.

Аватара пользователя
Pirate

Сообщения: 289
Зарегистрирован: 18 авг 2010, 23:35
Откуда: Одесса

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 28 окт 2010, 17:13

как же я задолбался!..
Выковырял поршень, чутка его шлифанул дрелькой, кое как назад установил (потребовалось рожать новый шатун) - и теперь он как ведро в проруби ходуном ходит! ладно, может ещё распухнет.. Но мало того, так ещё и работать движка перестала. Дуешь - не маслает толком. Зато када дуешь в обратку - крутится (хотя и не очень хорошо)! Раньше, кстати, в обратку почти не крутилось (тоже кстати странно), а когда куда надо дуешь - крутилось отлично (пока не разбухло). Но мне-то надо не в обратку, у вперёдку! И ведь я ничего не поменял, всё стоит так же, всё такое же...
:o

Добавлено спустя 10 минут 36 секунд:
а вот теперь просто отлично в обратку крутится... И что мне теперь, паропроводы все поиначе переделывать?
охоспаде...
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Michael_K » 28 окт 2010, 17:25

мож у вас распредпоршенек сдвинулся или кривошип евонный?
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб
