Проект "Nanobot"

Наше хобби — конструировать и программировать.
Демонстрация готовых роботов и устройств построенных своими руками.

Re: Проект "Nanobot"

Сообщение CiSi » 16 янв 2013, 15:23

небольшой проволочкой, два центральных отверстия из четырех замкнул.
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Проект "Nanobot"

Сообщение =DeaD= » 16 янв 2013, 16:33

Вот по ходу и нашлась грабля.

Надо замыкать контакты на робобас разъеме, а не тут :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект "Nanobot"

Сообщение CiSi » 16 янв 2013, 16:49

понятно, то есть 12 - 13 выводы разъема? вечером попробую.
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Проект "Nanobot"

Сообщение CiSi » 17 янв 2013, 00:59

Так, с модулем usb-uart - разобрались, работает.
А модуль or-avr-m128-ds попрежнему молчит, фотка модуля, на предыдущей странице. Может джамперы какие неправильно установил?
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Проект "Nanobot"

Сообщение Duhas » 17 янв 2013, 08:44

попробуй дать внешнее питание.. только джамперы переставь )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проект "Nanobot"

Сообщение CiSi » 17 янв 2013, 10:43

я так понимаю надо подавать 3.3В, с отключенным встроенным стабилизатором?
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Проект "Nanobot"

Сообщение =DeaD= » 17 янв 2013, 11:11

CiSi писал(а):А модуль or-avr-m128-ds попрежнему молчит

1. На какой скорости идут запросы?
2. Попробуйте обновить прошивку согласно инструкции.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект "Nanobot"

Сообщение CiSi » 17 янв 2013, 11:19

=DeaD= писал(а):
CiSi писал(а):А модуль or-avr-m128-ds попрежнему молчит

1. На какой скорости идут запросы?
2. Попробуйте обновить прошивку согласно инструкции.

Запросы идут на скорости 9600.
Непонял, чтоже телать с питанием, подключать не подключать и какое?
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Проект "Nanobot"

Сообщение elmot » 17 янв 2013, 11:25

вот наверняка RX-TX перепутаны
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Проект "Nanobot"

Сообщение CiSi » 17 янв 2013, 11:57

попробывал перепрошить, ошобок не каких не выскочило.

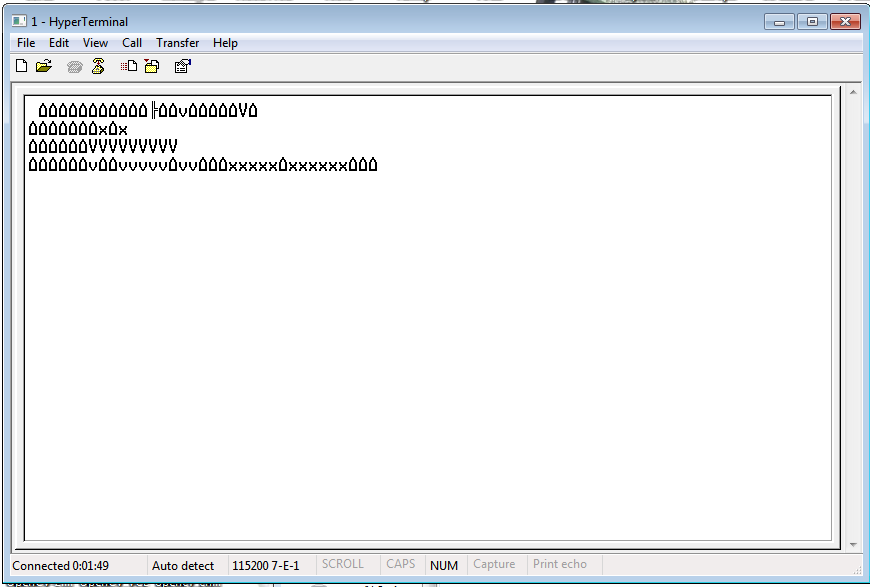

Теперь в гипертерминале следующее (см. рис.). На мои запросы не какого ответа. контроллер тупо шлет домики.

Добавлено спустя 3 минуты 26 секунд:
Прошивку заливал вот такую: orfa_v0.9.0-b4_or-avr-m128-ds_master_b115200.hex
Вложения
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Проект "Nanobot"

Сообщение Duhas » 17 янв 2013, 12:12

а скорость на 115200 сменить название прошивки не подсказало?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проект "Nanobot"

Сообщение CiSi » 17 янв 2013, 12:14

В настройках порта была сменена скорость перед прошивкой. Конечно подсказало.
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Проект "Nanobot"

Сообщение elmot » 17 янв 2013, 12:26

CiSi писал(а):попробывал перепрошить, ошобок не каких не выскочило.

Косяк со скоростью или битностью. Все перепроверить.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Проект "Nanobot"

Сообщение CiSi » 17 янв 2013, 12:31

8 бит, скорость выставил 115200
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Проект "Nanobot"

Сообщение elmot » 17 янв 2013, 13:01

Стартовые/стоповые биты, четность?
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья
